Проверка резистора мультиметром

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Неисправный резистор труднее всего диагностировать. Он может быть как пробитым (короткое замыкание) так и с обрывом. Проблема в том, что если вы не знаете маркировку или у вас нет схемы, определить неисправную деталь будет труднее.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности.

SMD в виду своих габаритов маркируются цифрами.

Источник

Адаптер K-Line. Part II.

Доброго времени суток!

В пятницу наконец-то появилась микросхема L9637D у нас, сразу же купил. Сегодня решил заняться сборкой. Съездил купил текстолит, хлорное железо, пинцет, чтобы удобнее с SMD работать и жало паяльника (вроде никелевое), так как мое было уж совсем страшное.

Текстолит мне продали аж 1989 года 🙂

Кошка внимательно наблюдала за процессом:

Затем решил немного подогреть раствор на газу — толстостенное стекло не выдержало, лопнуло и раствор залил всю плиту. Дальше продолжал травить в банке:

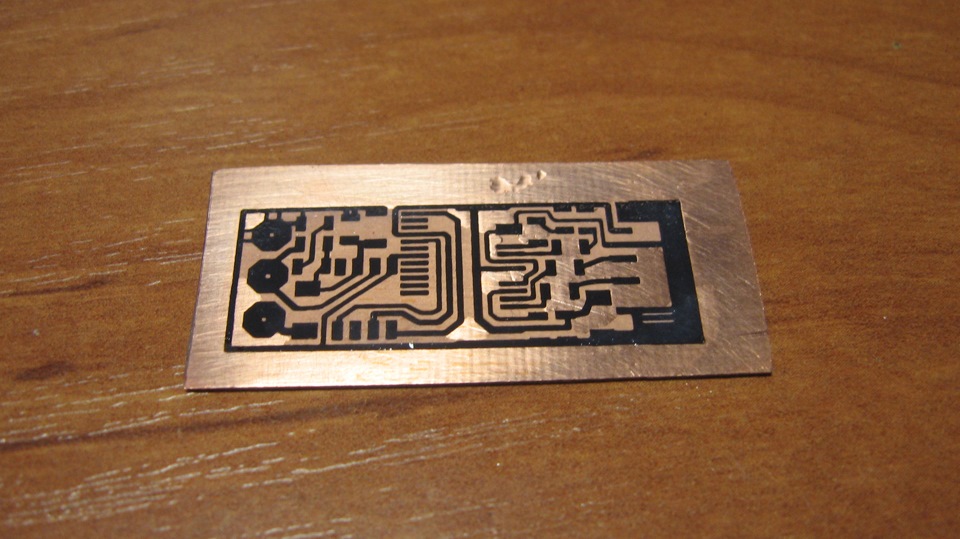

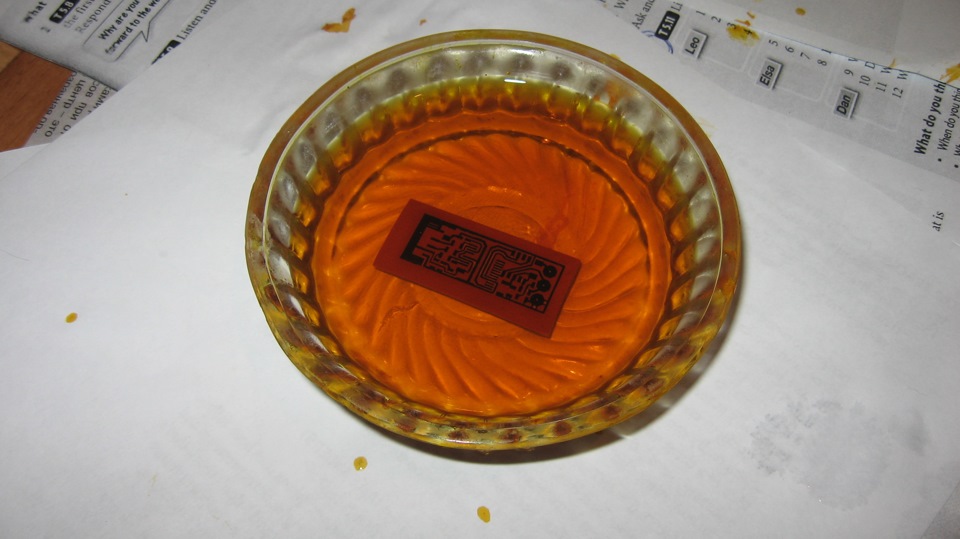

Протравилось плохо, потому что на фольге оставался тончайший слой бумаги (ан второй фотке видно), который я никак не мог стереть, не стерев при этом тонер:

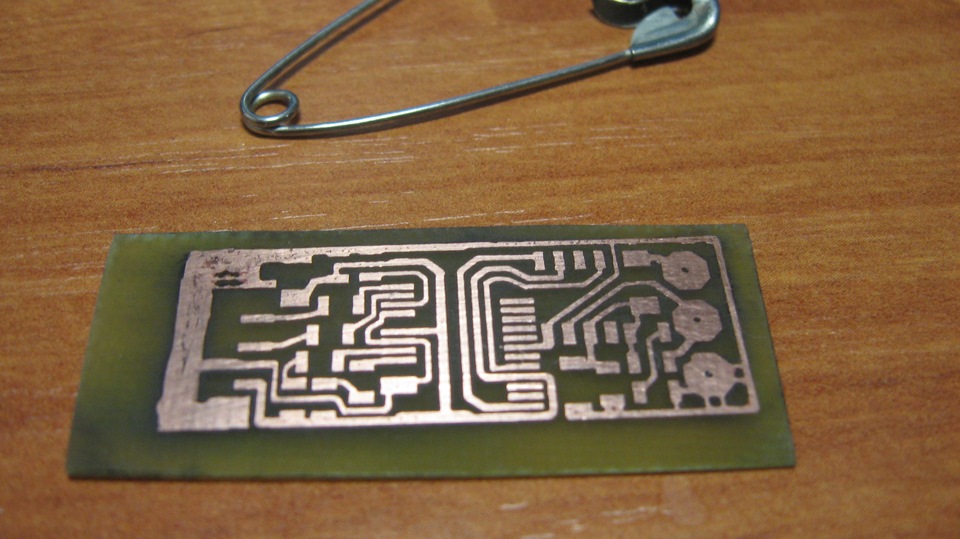

Запилил второй вариант. В этот раз утюжил меньше, а где оставалась бумажная пленка, поскреб иголкой, Пришлось немного доработать маркером:

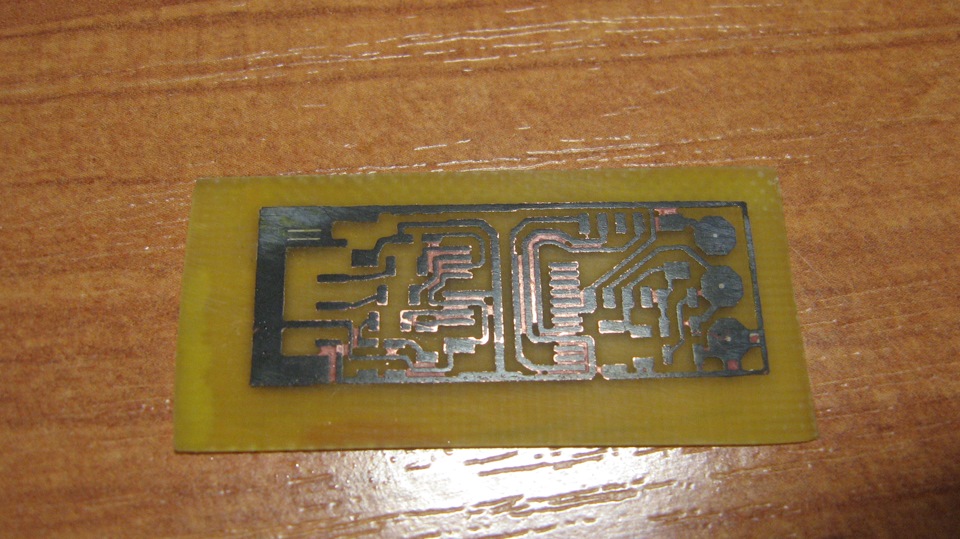

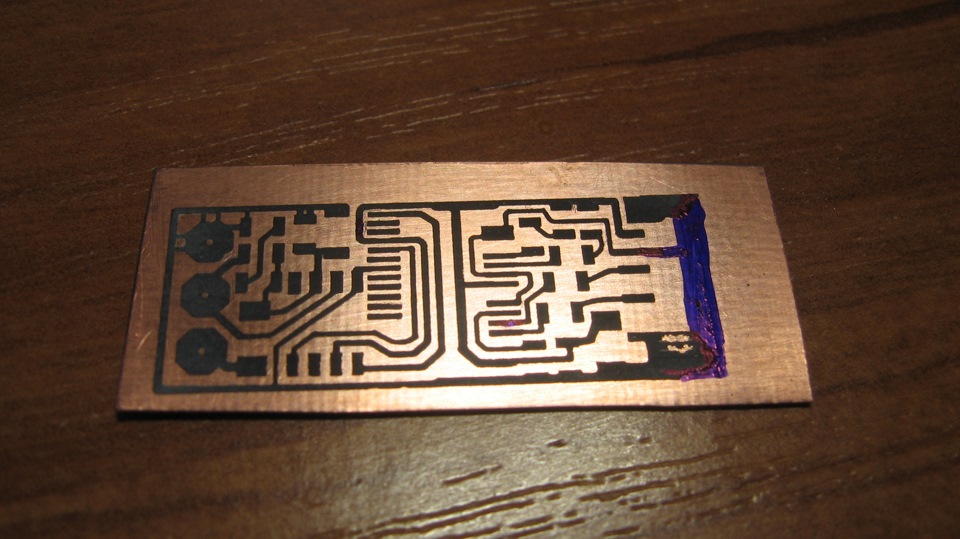

В этот раз протравилось идеально:

Залудил и начал паять:

В самом конце произошел инцидент — из пинцета выстрелил в неизвестном направлении последний не запаянный резистор 510 Ом. Немного поискав, бросил это дело — фиг найдешь крошечную детальку в большой комнате. Буду завтра покупать.

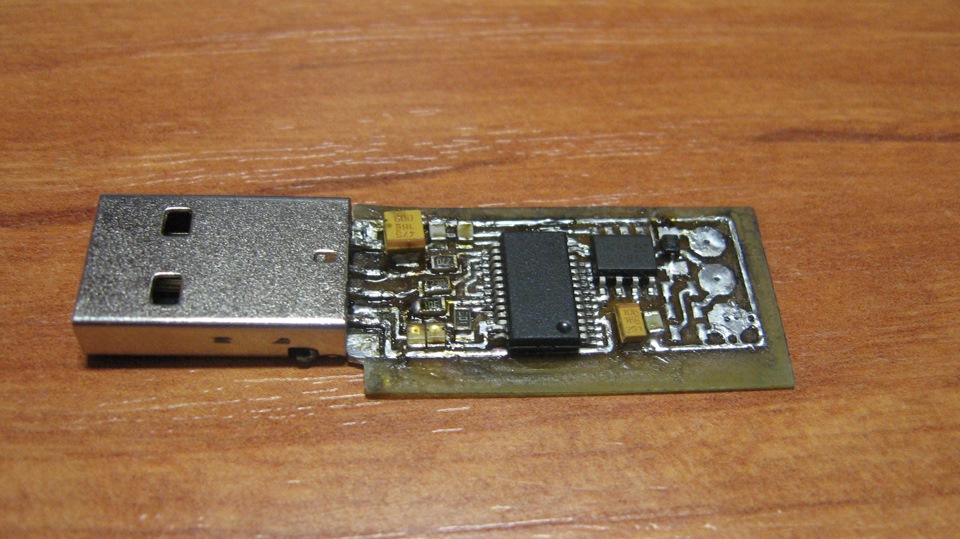

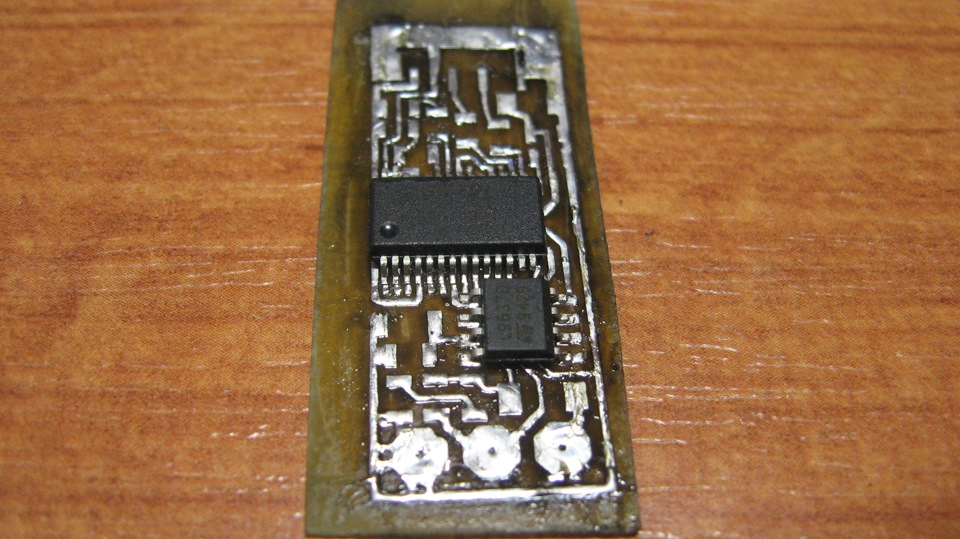

В итоге получилось вот такое чудо:

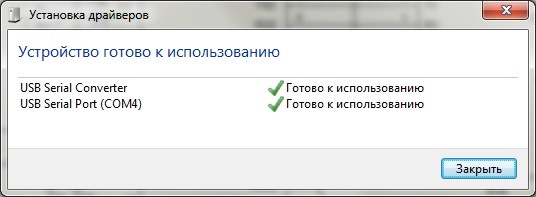

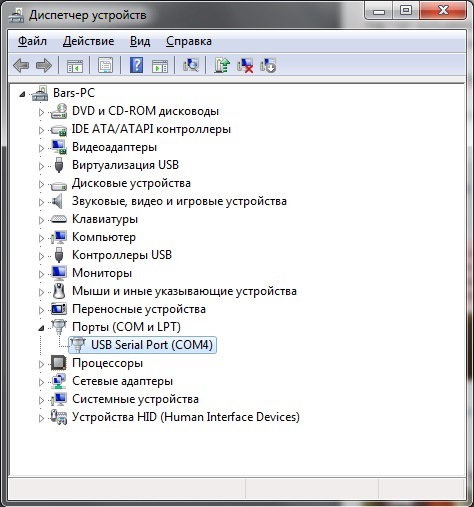

Настал кульминационный момент — подключение к компьютеру. Подключил. Фигасе! Винда стала искать драйвера! Нашла и установила:

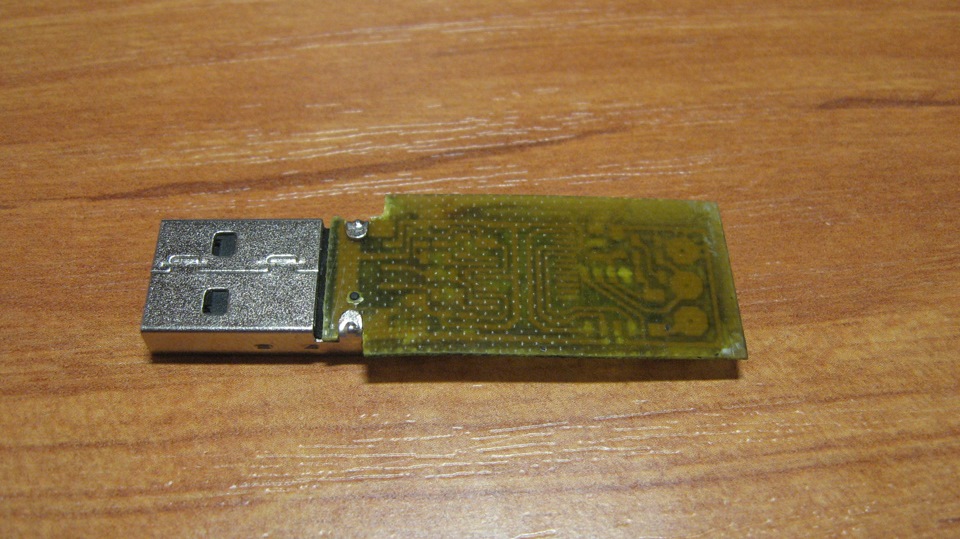

В итоге вот такое устройство появилось:

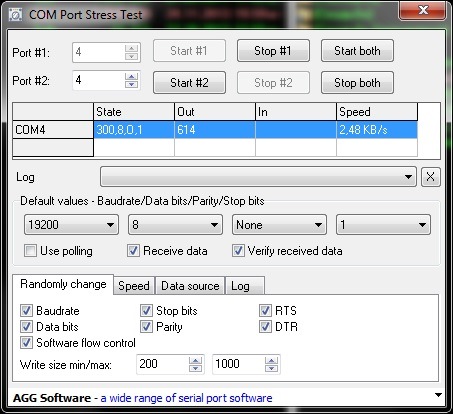

Конечно же, не терпелось проверить, работает эта штука или нет. Скачал вот такую прогу: COM Port Stress Test, запустил — работает! Один из светодиодов на плате бешено мигает.

Теперь осталось найти OBD2 разъем, ноутбук и подключиться к машине 🙂 Хотя, быстрее наверное получится прошить БК Штат на более новую прошивку. Вот тут вопрос к знатокам: на сайте штата есть много прошивок в статусе беты, не опасно на них прошиваться?

Лада Калина Хэтчбек 2013, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 19

Если не можете снять мел — поможет уксус и кисточка.

О! Спасибо за подсказку!

Повезло что FT232RL оказался оригинальным, иначе бы последовала следующая запись-не определяется адаптер)))

Ага, видел статьи по поводу этой МС, но у нас вроде магазин Радио не толкает фигню — себе дороже 🙂

Остается немного подточить по бокам платку и по настроению покрыть лаком ))) или в термоусадку

ОДБ2 разъем не обязательно покупать. Можно проводки оконечить самодельными клеммами-штышьками. Я такие сделал, правда фотку не выложил. Ширина клемм порядка 2мм.

Но если очень хочется, то тут можно взять: www.klemma505.ru/c1_0039.htm

Ага, я уже его обработал рашпилем :)) И в термоусадку уже закатывал, но у меня глюканул комп — при втыкании в USB адаптер не работал, я испугался, что перегрел плату, когда закатывал в термоусадку, поэтому её разрезал и снял. Оказалось, что всё нормально — работает.
Кстати, уже перепрошил свой Штат X1-G на прошивку 3.2 — всё супер получилось. Не знаю, писать ли в БЖ про итоговый вариант и прошивку БК…
Спасибо за ссылку!

Можно сделать что-то типа небольшого руководства по прошивке БК. Думаю будет полезно )

Текстолит уж очень раритетный, не видел такого.
Дорожки хорошо пропечатались )))

Резисторы SMD у нас продаются минимум по 10шт. Я беру по 50шт, т.к. на них идет скидка. Например резистор СМД 1206 на 510 Ом стоит 30 коп., если по 50шт брать, то по 20 коп выходит. И удобно, не надо в магазин бегать за нужным резистором, набрал кучу всевозможных ))) ПС: еще есть куча плат материнских, но из них неудобно ковырять миниатюрные резисторы…

У нас 0805 если поштучно брать, то вообще рубля 2 стоят. Нашел тут на ebay вот такой кит, думаю купить — чтобы было.
Когда потерял резистор, то хотел выпаять из недавно сгоревшей видеокарты — но не нашел там нужного.

Можно заменить 510 на 470 Ом (проверено, работает). Можно и выше на 560 Ом попробовать.

С ебей еще ни разу не заказывал…

Я прошил на 3.2 работает нормально.

Тоже прошил недавно 3.2, пока вроде всё нормально

,Вроде как 5.3.1 последняя версия, хотя года два она уже

Источник

Основы автоэлектрики. Часть2. Резисторы. Провода. Подробнее о сопротивлении

Ранее мы изучили самые базовые основы электротехники:
Основы автоэлектрики. Часть1. Основные законы

Сегодня мы поговорим о таком простом и популярном электронном компоненте как резистор, немного о проводах и о законах сопротивления.

Оглавление сегодняшнего материала:
1. Резистор постоянный.
2. Провод как резистор.
3. Последовательное включение резисторов.
4. Параллельное включение резисторов.
5. Смешанное (последовательно-параллельное) включение резисторов.
6. Преобразование «звезда-треугольник».
7. Маркировка резисторов.

Данный материал служит продолжением описания некоторой фундаментальной базы знаний по автоэлектрике. Не обязательно приведённые формулы и правила маркировки элементов автоэлектрик должен знать наизусть. Но иметь представление об этом материале, знать, где искать эту информацию и как ей правильно пользоваться, должен каждый электрик или электронщик.

1. Резистор постоянный.

Резистор постоянный — это электронный компонент с постоянным сопротивлением.
Его основными характеристиками являются:
— Номинальное значение сопротивление, Ом
— Допускаемое производителем отклонение от номинального значения, %
— Максимально допустимая мощность рассеяния (о мощности мы погорим позже), Вт

Его обозначение на схемах (условное графическое обозначение) выглядит следующим образом:

Резисторы могут иметь несколько видов корпусов:

2. Провод как резистор

Во многих идеализированных схемах провод имеет сопротивление, равное 0 Ом. На практике же это не совсем так (или даже: сосем нетак). Если постоянно принимать значение провода, равным нулю, можно попасть в очень неприятные ситуации, особенно, когда речь идёт об автоэлектрике. Дело в том, что проводник обычно подбирают таким, чтобы его значение было значительно ниже сопротивление цепи, тогда можно будет принимать значение его сопротивления, равным нулю.

Сопротивление проводника считается по формуле, которую мы изучили в прошлый раз:

, где l — длины проводника, S — площадь поперечного сечения проводника, р — удельное сопротивление.

Основные выводы из данной формулы:
— чем длиннее провод, тем выше его сопротивление.
— чем больше сечение (толще провод), тем ниже сопротивление.

Когда проводник выполняет функцию провода (кабеля, шнура), то с точки зрения электротехники работает правило «Чем меньше сопротивление, тем лучше». И идеальный провод — это проводник с сопротивлением 0 Ом. Но мы живём в реальном мире, в котором такого проводника не существует.

По этой причине провод следует рассматривать как резистор с неким сопротивлением.

О том, почему горят провода, как правильно подбирать провод и почему помогает в некоторых вопросах элементарная замена, казалось бы, целого провода или переобжимка его клемм, мы поговорим более детально дальше, когда будем касаться вопроса мощности. Но сразу скажу, что связь с сопротивлением провода тут прямая.

3. Последовательное включение резисторов

Первый из законов сопротивлений, который мы сегодня рассмотрим, связан с последовательным включением резисторов и проводов.

Последовательное включение резисторов приводит к суммированию сопротивлений.

На схеме это может выглядеть так:

Если, к примеру, мы имеем три резистора сопротивлением 10 кОм, то суммарное сопротивление всей цепи от начала до конца будет равно 30 кОм.

4. Параллельное включение резисторов

Второй закон сопротивлений связан с параллельным включением резисторов и проводов:

Общее сопротивление цепи, состоящей из параллельных резисторов, считается по формуле:

1/R = 1/R1 + 1/R2 + … + 1/RN.

Пусть мы имеем три резистора сопротивлением 3 кОм, включенных параллельно. Тогда общее сопротивление полученной цепи вычисляется по следующей формуле:

1/R = 1/R1 + 1/R2 + 1/R3
1/R = 1/3000 + 1/3000 + 1/3000 = 3/3000 = 1/1000
Откуда:
R = 1000 Ом, или же R = 1кОм.

Когда все резисторы в параллельной цепи имеют одинаковое сопротивление (т.е. R1=R2=…=RN), суммарное сопротивление высчитывается легко:

R = R1/N, где N — количество резисторов.

При параллельном включении ВСЕГДА суммарное сопротивление всей цепи ниже, чем сопротивление любого из включенного в цепь резистора. Отсюда следует вывод, что параллельное включение — это один из способов снижения суммарного сопротивления цепи. Данное применение можно увидеть в многожильном кабеле:

Следует отметить, что обламывание отдельных жил в таком кабеле приводит к увеличению сопротивления провода.

5. Смешанное (последовательно-параллельное) включение резисторов.

Если существует два изученных типа включений, то возникает вопрос, почему не может существовать смешанное включение? Ответ на вопрос очевиден: может и, более того, существует.

Представим себе одну из таких цепей, состоящей из двенадцати резисторов:

И нам необходимо понять, какое сопротивление всей цепи, если подключимся Омметром к точкам «a» и «b».

Неподготовленному зрителю картинка может показаться ужасающей. Но не всё так сложно, когда мы знаем правила параллельных и последовательных включений.

Смотрим на схему:
Первое, что следует отметить — это последовательное включение трёх резисторов: R10, R11 и R12.

Значит их суммарное сопротивление будет равно:

R’ = R10 + R11 + R13.
Эквивалентно на схеме эти три резистора можно заменить на одно с сопротивлением R’:

Далее мы видим, что R9 и R’ включены параллельно. Т.е. их суммарное сопротивление будет равно:

Далее опять можно заменить резисторы R9 и R’ на одно эквивалентное сопротивление R»:

Ну, а дальше все аналогичным образом:

Ну, и в конечном счете:

Как видно, ничего сложного в задачах подобного рода нет. Кроме того, на втором курсе университета с упоением считал настолько сложные конфигурации из решебника, даже те, что не задавались на дом=)
Это напоминает своего рода игру — лабиринт или судоку=)

6. Преобразование звезда-треугольник.

Представьте ситуацию: вы смотрите на смешанное включение резисторов, но понять как вести расчет, используя правила для последовательного и параллельного включения, вы не можете:

Тут не видно явных параллельных и последовательных включений.

В таких случаях на помощь приходит замечательный механизм преобразований «звезда-треугольник»:

Возвращаемся к нашему рисунку и мы видим, что R5, R6 и R7 образуют звезду.
Преобразовав в треугольник, мы получим следующее:

R56 = R5 + R6 + R5*R6/R7
R67 = R6 + R7 + R6*R7/R5
R75 = R7 + R5 + R7*R5/R6

Ну, а дальше схема приобретает вид, который спокойно решается правилами последовательного и параллельного включения:

R’ = 1/(1/R3 + 1/R56)
R» = 1/(1/R4 + 1/R67)
R»’ = R’ + R»
R»» = 1/(1/R75 + 1/R»’)

7. Маркировка резисторов

Решать задачи, конечно, хорошо. Кому очень хочется порешать задачи такого рода, может обратиться в любой книжный магазин и приобрести задачник по электротехнике или скачать таковой с просторов сети.

Но мы опять же с Вами возвращаемся в реальность — в наши квартиры, офисы, гаражи, где перед нами появилось устройство с резисторами. Как же определить номинал? Напомню (об этом упоминалось в прошлой части курса), что для проверки сопротивления Омметром необходимо не только обесточить цепь, но и извлечь и цепи резистор (хотя бы отпаять одну ножку). Почему необходимо извлекать резистор (лампочка накала, кстати, тоже отчасти резистор), ясно из проведённых схемных преобразований. Попытка проверить Омметром приведет к значению на неких двух точках А и В, которое нужно высчитать, зная значения всех сопротивлений цепи.

Если на выводном (т.е. с ножками) резисторе имеются буквы, то гадать долго не придётся:

12Ω, 12J, 12 — означают 12 Ом
12kΩ, 12k — означают 12 кОм
1k2Ω, 1k2 — означают 1,2 кОм
R12 — означает 0,12 Ом
И так далее.

Также для выводных резисторов характерно обозначение цветами:

Тогда читать их нужно так:

Для чип-резисторов характерно трехзначное цифровое обозначение, типа 123, 560 и так далее:

123 — это 12*10^3 Ом, т.е. 12 кОм.
560 — это 56*10^0 Ом, т.е. 56 Ом

Если на чип-резисторе 4 цифры, типа 7122, то считается это так:

7122 = 712*10^2 = 71,2 кОм

Если же маркировка на чипе буквено-цифровая (две цифры и буква или буква и две цифры), то тут всё гораздо сложнее и для получения значения потребуется воспользоваться специальными таблицами типа EIA-96).
Логике особой сходу значения не поддаются, поэтому гадать даже не пытайтесь.
К примеру,
D12 — это 300 кОм,
12D — это 130 кОм
B51 — это 1,5 кОм
51B — это 3320 Ом

Источник

Расшифровка цифровой и буквенной маркировки SMD резисторов

Резисторы в безвыводном исполнении (SMD), как и другие компоненты, требуют маркировки. По ней можно получить информацию о номинале резистора и его точности. Но в случае с СМД-компонентами проблемой становятся габариты. Нанести полное буквенно-цифровое обозначение на ограниченном пространстве невозможно. Маркировка в виде цветовых полос также не выход – разместить необходимое количество меток также не хватит места. Проблемой станет и определение первого знакоместа (откуда начинать считывание): утолщенная линия или смещение маркировки к одной из сторон также потребует дополнительного пространства. Поэтому для безвыводных элементов принята особая система обозначений.

Что собой представляет маркировка SMD резисторов

Резисторы для поверхностного монтажа маркируют методом нанесения на верхнюю часть корпуса трех или четырех цифр. Этих символов хватает лишь для обозначения номинального сопротивления и, в определенных случаях, точности.

Для указания мощности места на поверхности элемента нет, поэтому эту характеристику можно определить лишь визуально, по габаритам резистора. Впрочем, в большинстве случаев это относится и к выводным элементам, особенно с цветовой маркировкой.

Трехзначная нумерация резисторов с допуском 2%, 5% и 10%

Если на корпус прибора нанесено три символа, это означает, что резистор имеет точность от 2% до 10 %. Существует два варианта трехзначной маркировки электронных компонентов – полностью цифровое и цифробуквенное обозначение.

Три цифры

Две цифры и буква R

Если в маркировке используется литера R, это означает, что его сопротивление меньше 10 Ом, и значение не равно целому количеству Ом. Буквенный символ обозначает положение десятичной запятой. Общий вид маркировки может быть 3R3=3,3 Ом или 0R5=0,5 Ом.

Четырехзначная нумерация резисторов

Для значений меньше 1 Ом

Если номинал однопроцентного резистора 1 Ом или менее, то трех символов также недостаточно для маркировки его сопротивления. Поэтому применяется четырехзначное обозначение. Ноль не обозначается для экономии места, на первом месте символ десятичной запятой, после него идут три цифры, обозначающие сопротивление. Если на корпусе имеется маркировка R100, это означает, что это однопроцентный резистор с номиналом 0,1 Ом.

Маркировка SMD резисторов по EIA-96

Четырехзначное обозначение параметров резисторов не является оптимальным методом. Все же для четырех символов места на малогабаритных корпусах недостаточно. Поэтому приборов с точностью 1% для форм-факторов ниже 0805 применяется другая система маркировки, состоящая из двух цифр и буквенного символа. Такое обозначение вводится стандартом EIA-96, согласно которому две цифры означают номинал в омах, а буква – множитель.

Таблица кодов и значений маркировки резисторов

В стандарте EIA-96 нет прямого соответствия между цифрами маркировки и номиналом. Фактическому значению сопротивления сопоставлен код. Чтобы определить значение сопротивления, надо обратиться к таблице:

Таблица 1. Таблица кодов и значений маркировки резисторов по EIA-96.

Так, коду 20 соответствует значение 158 Ом, а коду 69 – 511. Очевидно, что запомнить соответствие кода и номинала очень сложно. Поэтому рекомендуется пользоваться таблицей или онлайн-калькулятором.

Таблица множителей

Таблица множителей меньше, но также неочевидна и сложна для запоминания:

Таблица 2. Таблица значений буквенных множителей в маркировке резисторов по EIA-96.

Это означает, что полный номинал резистора, имеющего маркировку 22А, равен 165×1=165 Ом, а 44B – 280×10=2800 Ом = 2,8 кОм.

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор
