О замене радиодеталей в схемах
При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.
Резисторы
Начнем пожалуй с резисторов.
Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:
Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.
А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.
Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.
В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм., регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.
А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.
Подробнее про виды и типы резисторов можно почитать здесь.
Конденсаторы
Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.
Где какие конденсаторы применяют?
На заметку!
У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.
Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.
Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.
Рассмотрим пример на усилителе низкой частоты:
Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.
Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.
Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.
Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.
Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.
Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.
В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.
Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!
Вот тут можете еще почитать про конденсаторы
Диоды
У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.
У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.
Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.
В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.
Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.
Транзисторы
Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.
Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.
Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.
Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.
Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.
В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.
В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.
Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.
Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.
Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!
Ураа! Заработало!
Никак не мог понять, почему генератор не работает. Заменил мост, регулятор и даже конденсатор — толку ноль. Все равно лампа зарядки аккума горит. Проверил провода — обрыва нет. Проверил при вкл. зажигании напряжение возбуждения обмотки ротора генератора — всего лишь 1.6 вольта. Маловато будет. На форумах читал, что должно быть не меньше 5 вольт. Начинаю грешить на монтажный блок (черный ящик — ЧЯ)- мол, может где коротит, или контакт плохой. Продолжив поиски в сети, нашел про проблему с геной после замены ЧЯ на блок нового образца. Говорилось, что пока не прогазуешь хорошенько, зарядка аккума не появится (лампа не погаснет), а у кого-то только на повышенных оборотах (1500+) появлялась (на повышенных оборотах генератор берет ток возбуждения из диодного моста). Но суть в чем была: В ранних моделях с низкой панелью был ЧЯ старого образца, где в цепи подвозбуда генератора стояло два резистора. После 98 года, в модели с высокой панелью стали ставить ЧЯ нового образца. Резисторы же перенесли из ЧЯ в панель приборов, оставив места для пайки в плате ЧЯ. Мой дед заменил ЧЯ на блок нового образца, а про резисторы тогда никто и не знал. На протяжении нескольких лет дед ездил к разным электрикам с проблемой «то работает генератор, то не работает». Как хорошо, что у меня есть интернет))

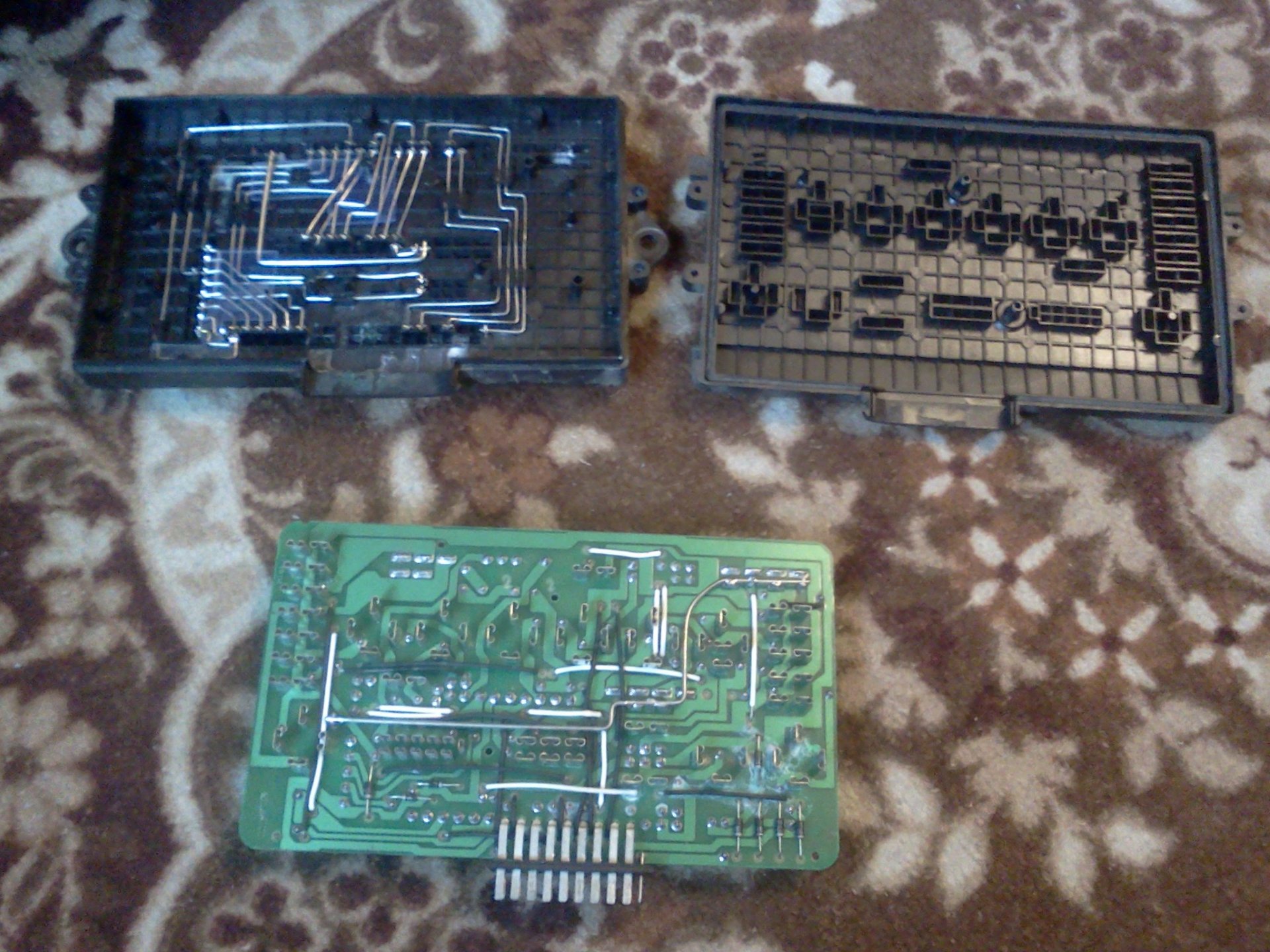

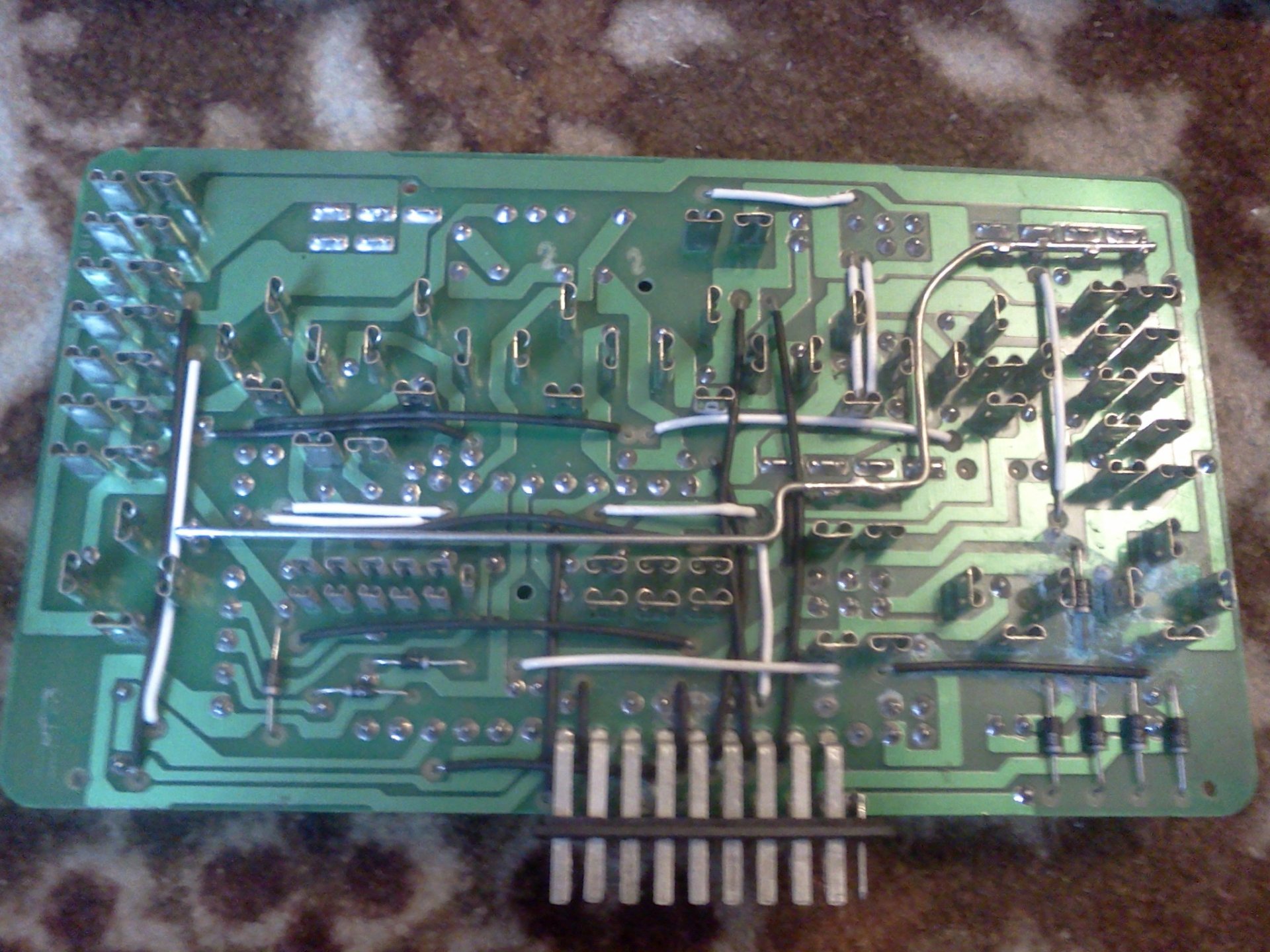

Сняв блок предохранителей и разобрав его, действительно, обнаружил отсутствие тех двух резисторов…
Узнал, что можно ставить резисторы от 95 до 115 Ом мощностью 2 ватта. Идеальный вариант ставить 100-омные резисторы. Я нашел только на 110 ом (но зато точно на 2 ватта)

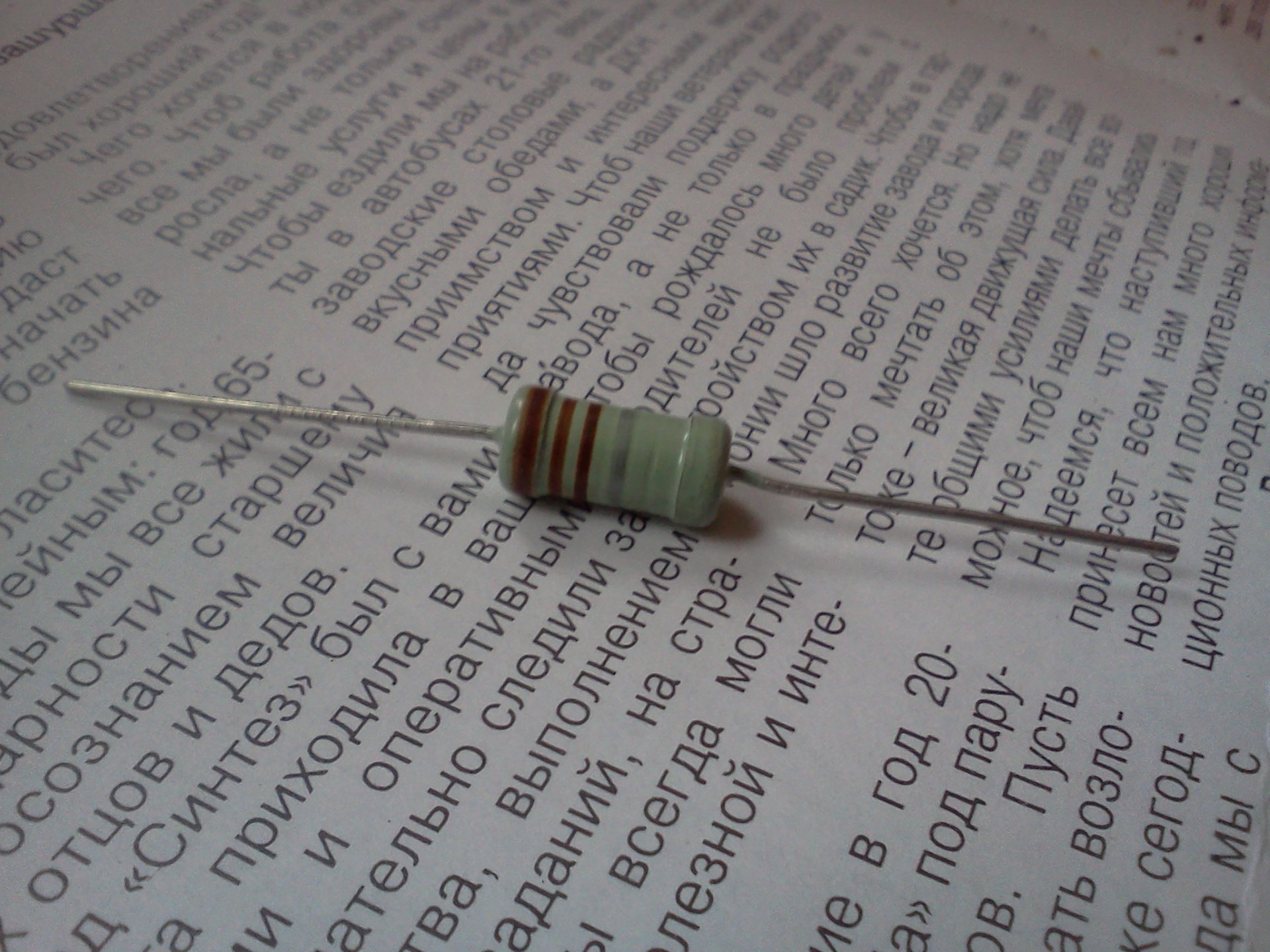

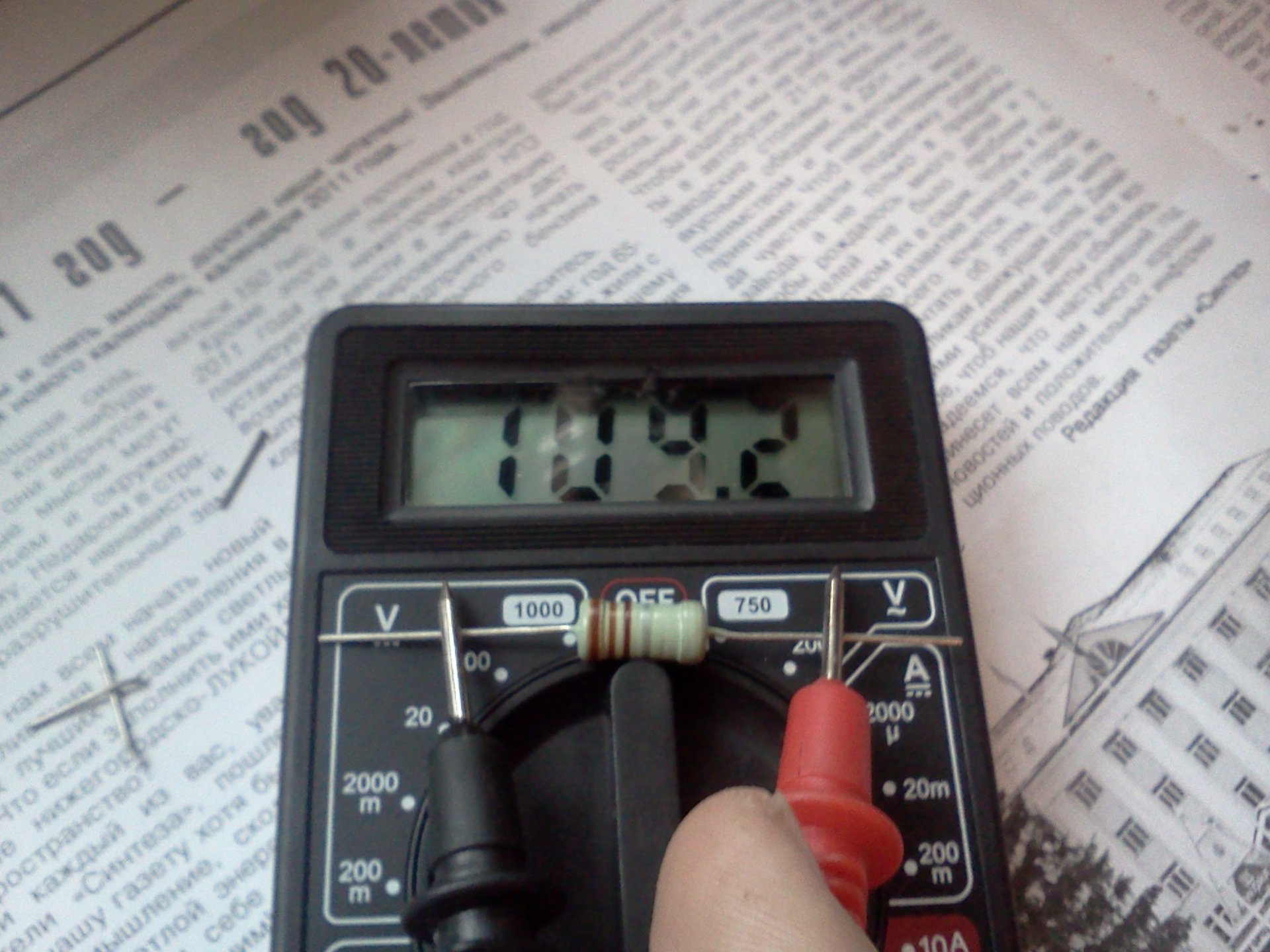

У 100 омных маркировка «коричневый-черный-коричневый». На старых, красных резисторах МЛТ маркировка может быть как «100 Ом», так и «К100».

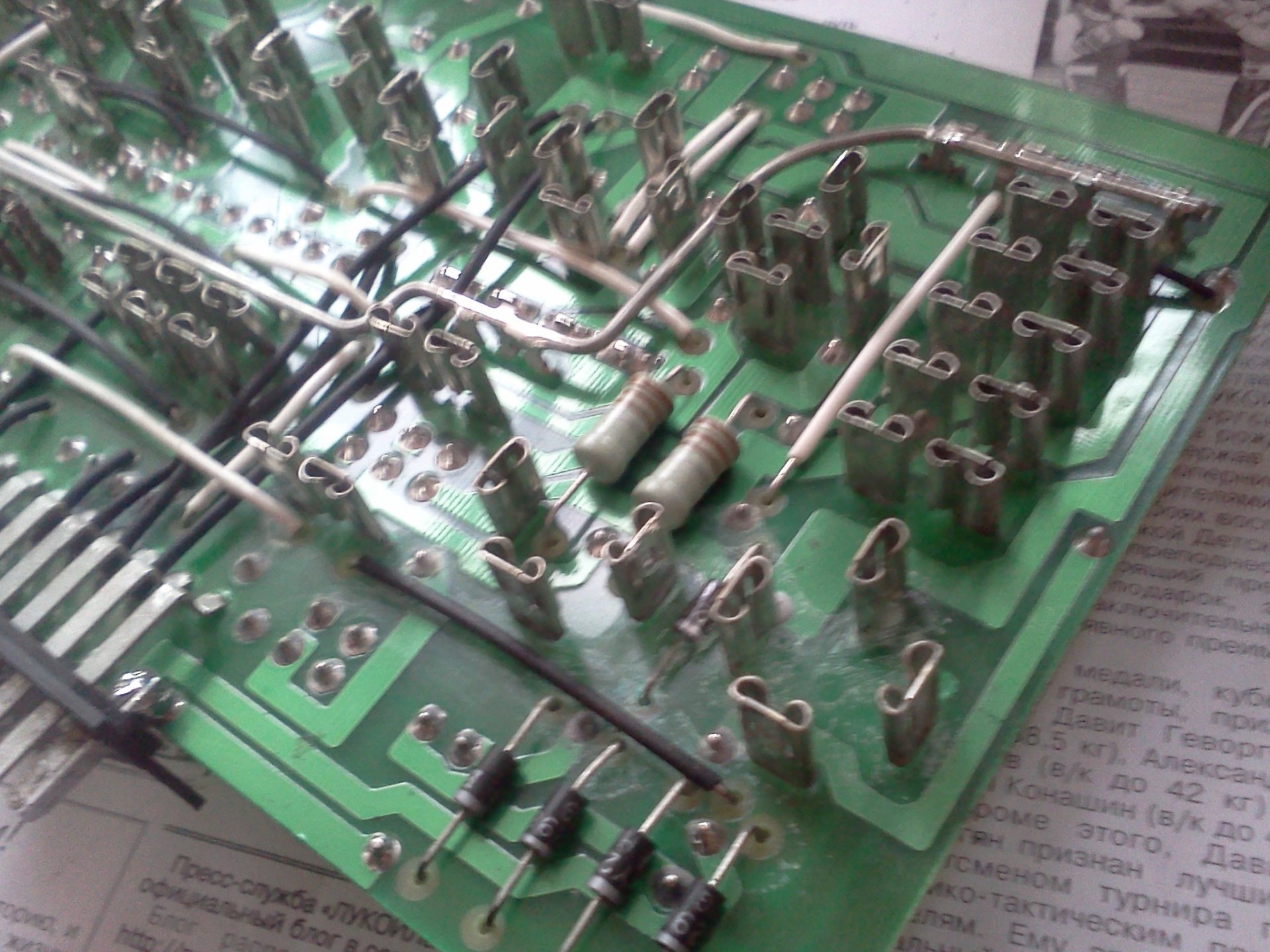

Впаял (кстати паять желательно быстро! радиодетали не любят температуру)

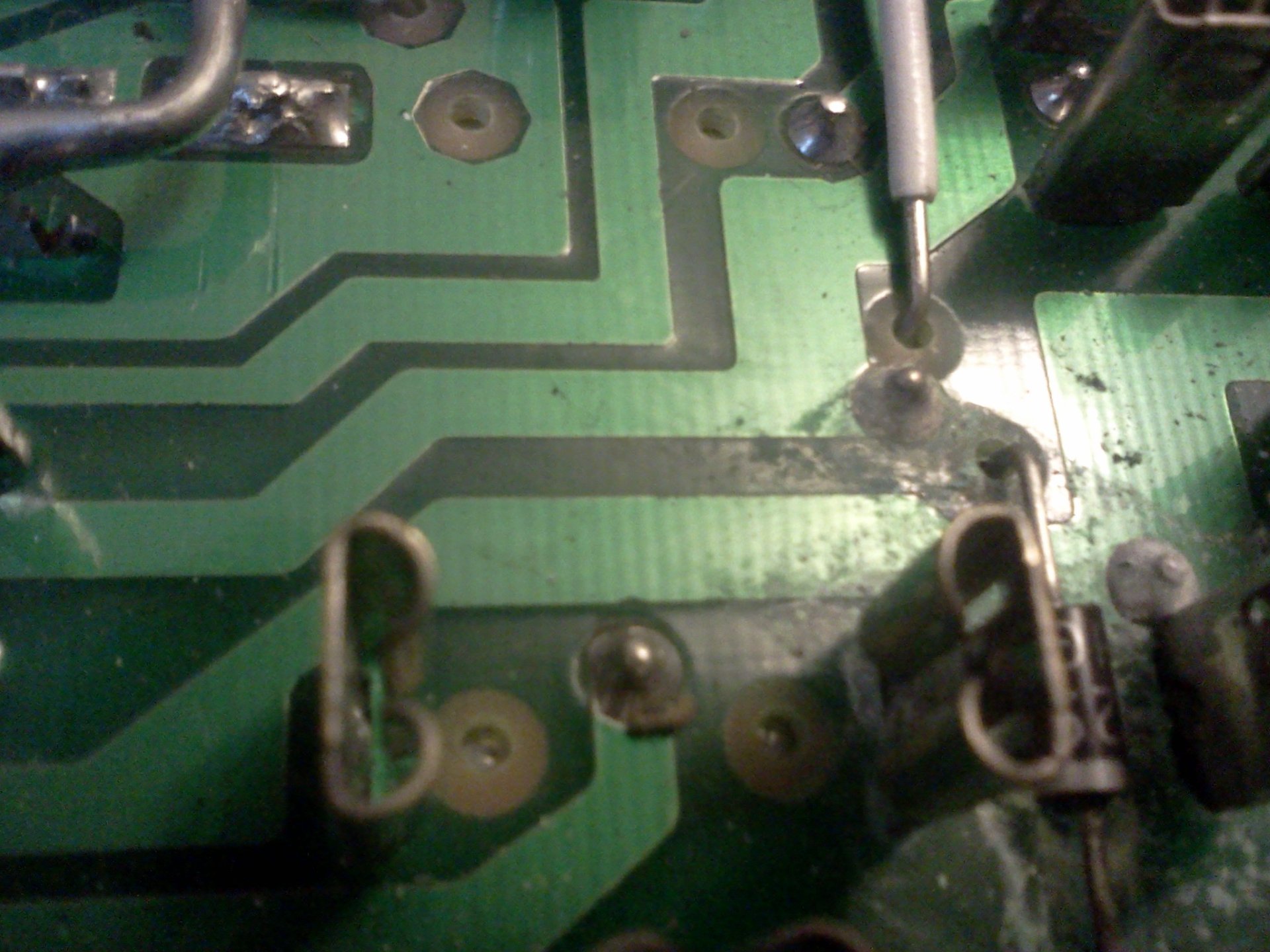

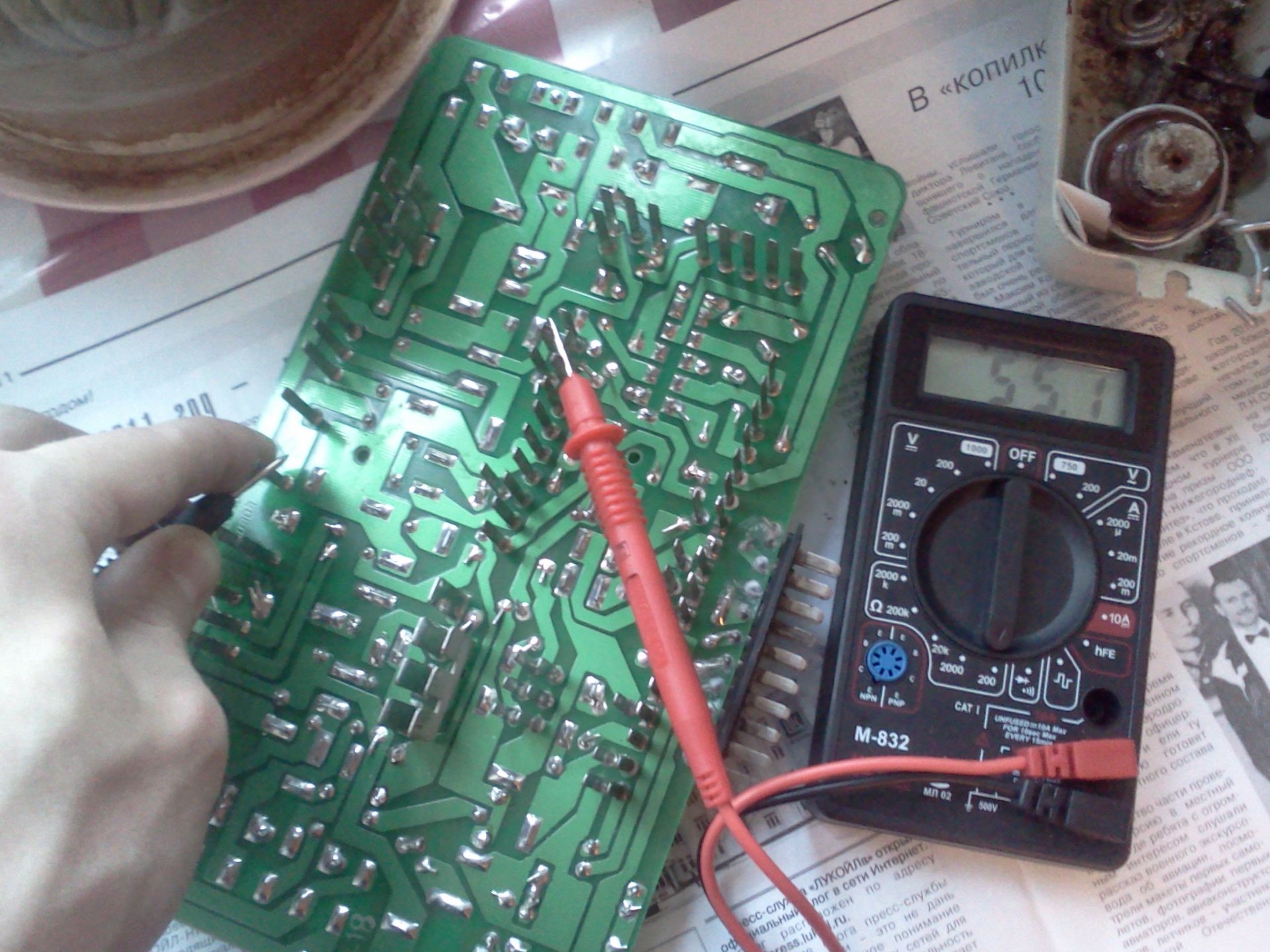

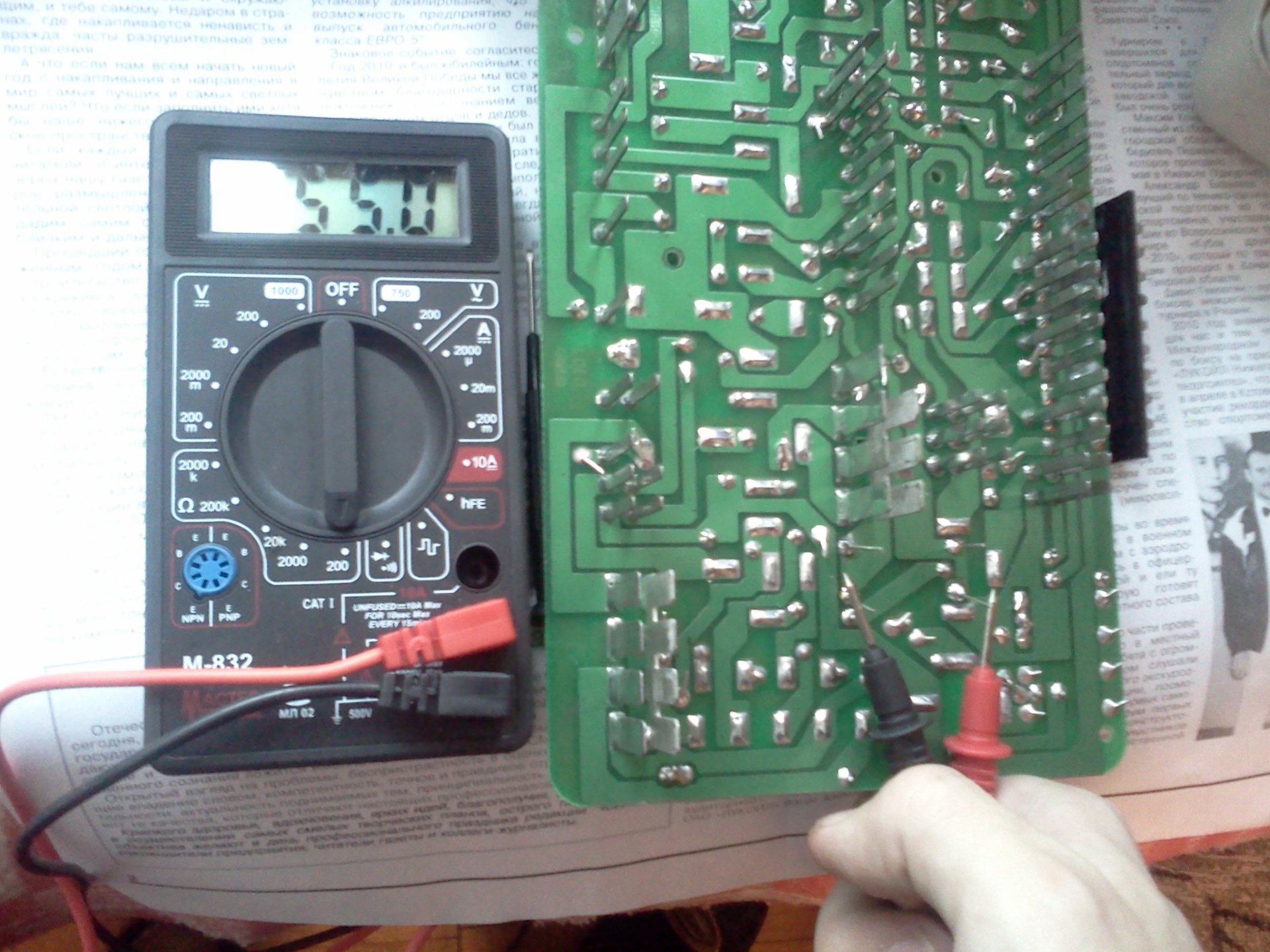

Прозвонка от контактов
Принес в гараж, собрал, поставил. Ну и короткие же там провода! Зачем надо было так делать? Ну в общем методом чертыхания все подсоединил, ЧЯ прикрутил. Заодно понял, почему у меня бывало зажигание само отключалось. Там есть такой крупный штекер на 8 контактов (из них заняты только 6 или 7) с толстыми проводами. Так вот, он еле держался в разъеме ЧЯ. Стоило пальцем просто коснуться — контакт прерывался.
Вынул его, взял свои любимые мини-пассатижи с наворотами, и просто поджал каждый контакт «мама» в штекере так, чтобы плотно входил в ЧЯ.

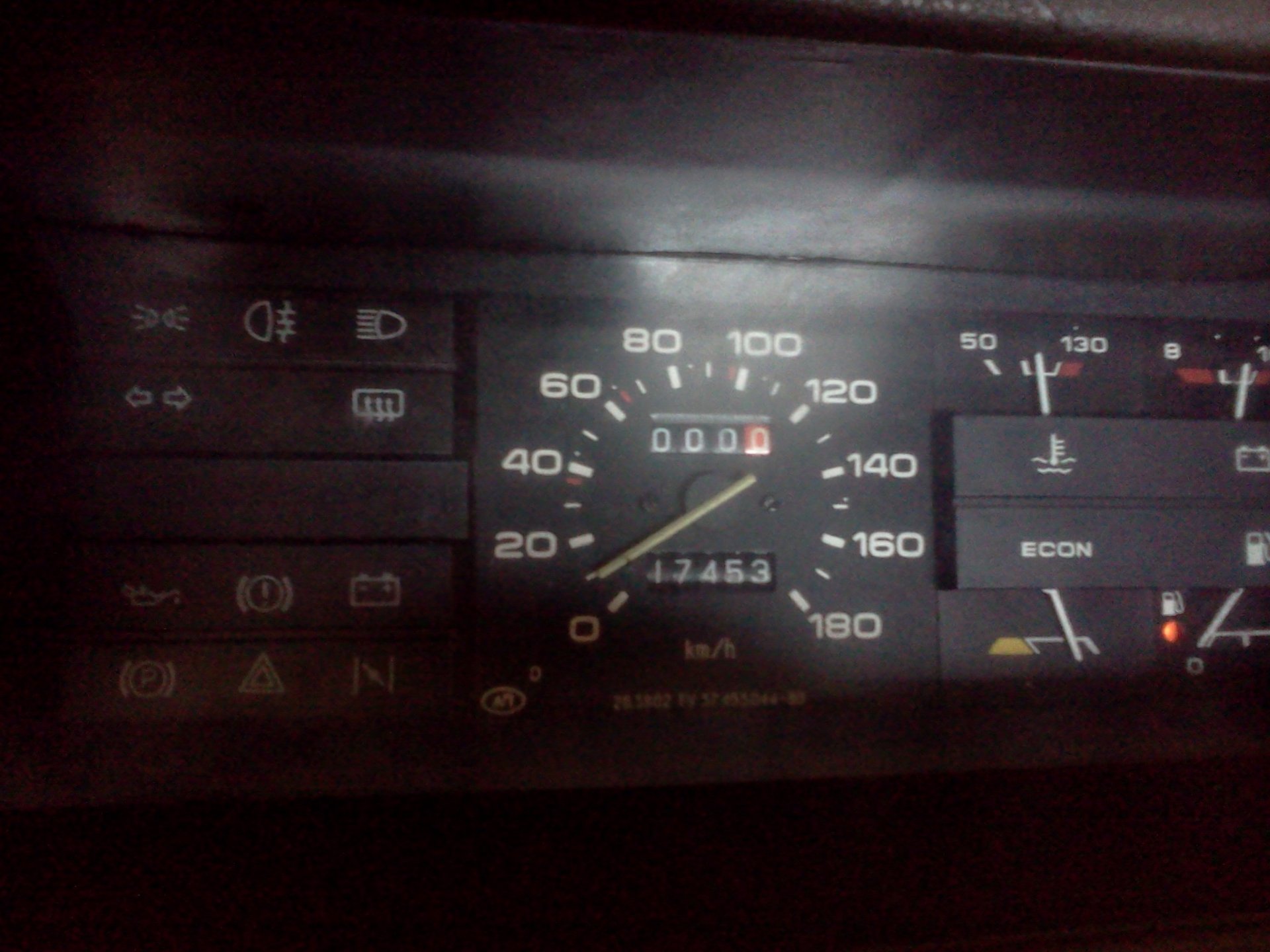

Вытянул подсос, завел… И, о чудо! лампа заряда АКБ погасла!))) Замерил напругу на аккуме — 14 вольт с копейками))
Я рад, что сам смог решить эту пробему с генератором))
P.S. тестер купил за 250р, резисторы — халява с работы 🙂
Можно впаивать не 2 реза по 100 Ом и 2 Вт, а 1 на 50 Ом и 4 Вт. Можно комбинировать разные резисторы. А можно и не два, и не один впаять, а три, четыре или сколько у вас есть. Но общее сопротивление должно быть в пределах 47,5 — 57,5 Ом. Самая рульная формула для двух резюков:
Rобщ = (R1*R2) / (R1+R2)
Если резюков больше двух, то их считают парами: сначала из двух общее сопр. получают, потом к нему еще одно, потом еще одно и т.д.
З.Ы. Как определить мощность не в курсе, возможно — по размеру резистора. Маленькие нельзя — сгорят, большие (и даже >2 Вт) — можно.
Вообще, кто знает физику — разберется без проблем.
Основы автоэлектрики. Часть2. Резисторы. Провода. Подробнее о сопротивлении
Ранее мы изучили самые базовые основы электротехники:
Основы автоэлектрики. Часть1. Основные законы
Сегодня мы поговорим о таком простом и популярном электронном компоненте как резистор, немного о проводах и о законах сопротивления.
Оглавление сегодняшнего материала:
1. Резистор постоянный.
2. Провод как резистор.
3. Последовательное включение резисторов.
4. Параллельное включение резисторов.
5. Смешанное (последовательно-параллельное) включение резисторов.
6. Преобразование «звезда-треугольник».
7. Маркировка резисторов.
Данный материал служит продолжением описания некоторой фундаментальной базы знаний по автоэлектрике. Не обязательно приведённые формулы и правила маркировки элементов автоэлектрик должен знать наизусть. Но иметь представление об этом материале, знать, где искать эту информацию и как ей правильно пользоваться, должен каждый электрик или электронщик.
1. Резистор постоянный.
Резистор постоянный — это электронный компонент с постоянным сопротивлением.
Его основными характеристиками являются:
— Номинальное значение сопротивление, Ом
— Допускаемое производителем отклонение от номинального значения, %
— Максимально допустимая мощность рассеяния (о мощности мы погорим позже), Вт
Его обозначение на схемах (условное графическое обозначение) выглядит следующим образом:
Резисторы могут иметь несколько видов корпусов:
2. Провод как резистор
Во многих идеализированных схемах провод имеет сопротивление, равное 0 Ом. На практике же это не совсем так (или даже: сосем нетак). Если постоянно принимать значение провода, равным нулю, можно попасть в очень неприятные ситуации, особенно, когда речь идёт об автоэлектрике. Дело в том, что проводник обычно подбирают таким, чтобы его значение было значительно ниже сопротивление цепи, тогда можно будет принимать значение его сопротивления, равным нулю.
Сопротивление проводника считается по формуле, которую мы изучили в прошлый раз:
, где l — длины проводника, S — площадь поперечного сечения проводника, р — удельное сопротивление.
Основные выводы из данной формулы:
— чем длиннее провод, тем выше его сопротивление.
— чем больше сечение (толще провод), тем ниже сопротивление.
Когда проводник выполняет функцию провода (кабеля, шнура), то с точки зрения электротехники работает правило «Чем меньше сопротивление, тем лучше». И идеальный провод — это проводник с сопротивлением 0 Ом. Но мы живём в реальном мире, в котором такого проводника не существует.
По этой причине провод следует рассматривать как резистор с неким сопротивлением.
О том, почему горят провода, как правильно подбирать провод и почему помогает в некоторых вопросах элементарная замена, казалось бы, целого провода или переобжимка его клемм, мы поговорим более детально дальше, когда будем касаться вопроса мощности. Но сразу скажу, что связь с сопротивлением провода тут прямая.
3. Последовательное включение резисторов
Первый из законов сопротивлений, который мы сегодня рассмотрим, связан с последовательным включением резисторов и проводов.
Последовательное включение резисторов приводит к суммированию сопротивлений.
На схеме это может выглядеть так:
Если, к примеру, мы имеем три резистора сопротивлением 10 кОм, то суммарное сопротивление всей цепи от начала до конца будет равно 30 кОм.
4. Параллельное включение резисторов
Второй закон сопротивлений связан с параллельным включением резисторов и проводов:
Общее сопротивление цепи, состоящей из параллельных резисторов, считается по формуле:
1/R = 1/R1 + 1/R2 + … + 1/RN.
Пусть мы имеем три резистора сопротивлением 3 кОм, включенных параллельно. Тогда общее сопротивление полученной цепи вычисляется по следующей формуле:
1/R = 1/R1 + 1/R2 + 1/R3
1/R = 1/3000 + 1/3000 + 1/3000 = 3/3000 = 1/1000
Откуда:
R = 1000 Ом, или же R = 1кОм.
Когда все резисторы в параллельной цепи имеют одинаковое сопротивление (т.е. R1=R2=…=RN), суммарное сопротивление высчитывается легко:
R = R1/N, где N — количество резисторов.
При параллельном включении ВСЕГДА суммарное сопротивление всей цепи ниже, чем сопротивление любого из включенного в цепь резистора. Отсюда следует вывод, что параллельное включение — это один из способов снижения суммарного сопротивления цепи. Данное применение можно увидеть в многожильном кабеле:
Следует отметить, что обламывание отдельных жил в таком кабеле приводит к увеличению сопротивления провода.
5. Смешанное (последовательно-параллельное) включение резисторов.
Если существует два изученных типа включений, то возникает вопрос, почему не может существовать смешанное включение? Ответ на вопрос очевиден: может и, более того, существует.
Представим себе одну из таких цепей, состоящей из двенадцати резисторов:
И нам необходимо понять, какое сопротивление всей цепи, если подключимся Омметром к точкам «a» и «b».
Неподготовленному зрителю картинка может показаться ужасающей. Но не всё так сложно, когда мы знаем правила параллельных и последовательных включений.
Смотрим на схему:
Первое, что следует отметить — это последовательное включение трёх резисторов: R10, R11 и R12.
Значит их суммарное сопротивление будет равно:
R’ = R10 + R11 + R13.
Эквивалентно на схеме эти три резистора можно заменить на одно с сопротивлением R’:
Далее мы видим, что R9 и R’ включены параллельно. Т.е. их суммарное сопротивление будет равно:
Далее опять можно заменить резисторы R9 и R’ на одно эквивалентное сопротивление R»:
Ну, а дальше все аналогичным образом:
Ну, и в конечном счете:
Как видно, ничего сложного в задачах подобного рода нет. Кроме того, на втором курсе университета с упоением считал настолько сложные конфигурации из решебника, даже те, что не задавались на дом=)
Это напоминает своего рода игру — лабиринт или судоку=)
6. Преобразование звезда-треугольник.
Представьте ситуацию: вы смотрите на смешанное включение резисторов, но понять как вести расчет, используя правила для последовательного и параллельного включения, вы не можете:
Тут не видно явных параллельных и последовательных включений.
В таких случаях на помощь приходит замечательный механизм преобразований «звезда-треугольник»:
Возвращаемся к нашему рисунку и мы видим, что R5, R6 и R7 образуют звезду.
Преобразовав в треугольник, мы получим следующее:
R56 = R5 + R6 + R5*R6/R7
R67 = R6 + R7 + R6*R7/R5
R75 = R7 + R5 + R7*R5/R6
Ну, а дальше схема приобретает вид, который спокойно решается правилами последовательного и параллельного включения:
R’ = 1/(1/R3 + 1/R56)
R» = 1/(1/R4 + 1/R67)
R»’ = R’ + R»
R»» = 1/(1/R75 + 1/R»’)
7. Маркировка резисторов
Решать задачи, конечно, хорошо. Кому очень хочется порешать задачи такого рода, может обратиться в любой книжный магазин и приобрести задачник по электротехнике или скачать таковой с просторов сети.
Но мы опять же с Вами возвращаемся в реальность — в наши квартиры, офисы, гаражи, где перед нами появилось устройство с резисторами. Как же определить номинал? Напомню (об этом упоминалось в прошлой части курса), что для проверки сопротивления Омметром необходимо не только обесточить цепь, но и извлечь и цепи резистор (хотя бы отпаять одну ножку). Почему необходимо извлекать резистор (лампочка накала, кстати, тоже отчасти резистор), ясно из проведённых схемных преобразований. Попытка проверить Омметром приведет к значению на неких двух точках А и В, которое нужно высчитать, зная значения всех сопротивлений цепи.
Если на выводном (т.е. с ножками) резисторе имеются буквы, то гадать долго не придётся:
12Ω, 12J, 12 — означают 12 Ом
12kΩ, 12k — означают 12 кОм
1k2Ω, 1k2 — означают 1,2 кОм
R12 — означает 0,12 Ом
И так далее.
Также для выводных резисторов характерно обозначение цветами:
Тогда читать их нужно так:
Для чип-резисторов характерно трехзначное цифровое обозначение, типа 123, 560 и так далее:
123 — это 12*10^3 Ом, т.е. 12 кОм.
560 — это 56*10^0 Ом, т.е. 56 Ом
Если на чип-резисторе 4 цифры, типа 7122, то считается это так:
7122 = 712*10^2 = 71,2 кОм
Если же маркировка на чипе буквено-цифровая (две цифры и буква или буква и две цифры), то тут всё гораздо сложнее и для получения значения потребуется воспользоваться специальными таблицами типа EIA-96).
Логике особой сходу значения не поддаются, поэтому гадать даже не пытайтесь.
К примеру,
D12 — это 300 кОм,
12D — это 130 кОм
B51 — это 1,5 кОм
51B — это 3320 Ом
