чем заменить ремень для электрорубанка
Дом в деревне
Дауншифтинг по-вологодски
Порвался ремень электрорубанка
Уже в пятый, наверно, раз порвался ремень электрорубанка.
Потому что я люблю строгать на максимальной высоте ножа, а так делать не нужно. Зато строгается быстро.
Вообще, мой совет такой: если вы покупаете рубанок, то сразу берите к нему про запас несколько ремней, потому что моделей рубанков существует множество, и не факт, что вы к своему сможете быстро найти новый приводной ремень.
Ну и запасных ножей лучше брать несколько.
У меня так вот этот Fit провалялся почти два года с порванным ремнем, пока запасные в сельпо не завезли.
Я за то время успела купить второй электрорубанок, Байкал, но он тяжелый, его редко достаю.
Если электрический рубанок не строгает, то причина, обычно, одна — порвался ремень привода.
Замена ремня легко производится в домашних или уличных условиях, не требует высокой квалификации и особой жизненной умудренности.

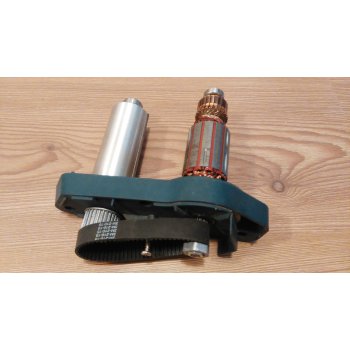

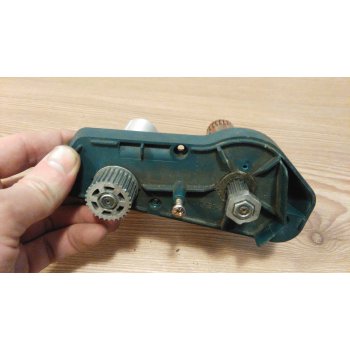

Как поменять ремень на электрорубанке?
Берем новый ремень, крестовую отвертку и неисправный рубанок.
Откручиваем крепежные винты и снимаем крышку с левой стороны рубанка. На моих обоих рубанках ремень находится слева.
Выкидываем из-под крышки накопившийся мусор и остатки порванного ремня.
Одеваем ремень на сначала на ведущий шкив, затем на ведомый. Потому что у ведущего сверху ограничитель, и надевать ремень в обратном порядке затруднительно.
Проворачиваем ремень и убеждаемся, что оба шкива легко поворачиваются вокруг своей оси.
Возвращаем крышку на место, крепим ее винтами.
Проверяем рубанок в работе.
Порвался ремень электрорубанка : 2 комментария
Добавить комментарий Отменить ответ
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
Как сделать ремень?
Купил малюсенький токарный по металлу, без ремней.
Судя по шкивам ремни были круглые в сечении.
От швейной машинки ремень большеват.
Подбросте идей из чего можно ремни сделать.
zvolki написал :
Подбросте идей из чего можно ремни сделать.
Между центрами шкивов 80 и 50мм
Про авто камеру думал, но как ровно вырезать? иначе толчки-рывки будут.
zvolki написал :
От швейной машинки ремень большеват.
Подбросте идей
Нельзя ли приладить ролик-натяжитель. И ремень можно подтягивать, и с расходниками проблем не будет.
Шихаэль Мума написал :
приладить ролик-натяжитель
С ремнём в приводе нормальную точность при работе на станке не получить. А из камеры ремень вообще фуфло! Ишите родные или замените шкивы. Может стоит поставить звёздочки и установить цепь.Только смазывать чаще надо будет
Пойдите на базар где торгуют запчестями к швейным машинам там вам за минуту зделают ремень любой длины
Профан2 написал :
С ремнём в приводе нормальную точность при работе на станке не получить.
В этом Вы абсолютно не правы. На всех токарных станках, передача вращения от коробки скоростей осуществляется ремнями. В том числе и плоскими.
Профан2 написал :
А из камеры ремень вообще фуфло!
В этом Вы абсолютно правы.
zvolki написал :
Судя по шкивам ремни были круглые в сечении.
От швейной машинки ремень большеват.
Из большего всегда можно сделать (и по длине и по сечению) меньший. Если ремень кожаный, и есть желание и терпение.
Замена приводного ремня на рубанке Интерскол Р-102/1100ЭМ
Ремень изнашивается и рвётся в нескольких случаях. Если вы часто и длительное время пользуетесь рубанком, от работы инструментом с затупившимися ножами и если начинать строгать, не дав двигателю набрать максимальные обороты. В этом случае происходят рывки, затыки, на ремне ломаются зубцы, в итоге через некоторое время он обрывается.
Чтобы заменить ремень на новый, первым делом выключаем рубанок из сети. Винт, который надо открутить, скрывается на боковой крышке под наклейкой.
Аккуратно отклеиваем наклейку и крестовой отвёрткой выкручиваем винт. Снимаем крышку и видим оборвавшийся ремень.
Новый экземпляр сначала надеваем на маленькую шестерню, расположенную справа, а потом натягиваем на большую, прокручивая его.
Расправляем ремень привода, чтобы он не был перекошен, вставляем крышку, закручиваем болт, прижимаем наклейку.
Включаем рубанок Интерскол в сеть и начинаем работу, сначала дав возможность двигателю развить максимальную мощность. Ремень привода – расходная часть инструмента, купите пару штук и уберите до следующей замены. Если статья понравилась, поделитесь ей в соцсетях.
Все о ремонте электрорубанка своими руками, а также как разобрать, собрать и натянуть ремень
Электродвигатели дешевых рубанков имеют низкую ремонтопригодность. Но в этом инструменте есть несколько нагруженных узлов, менять которые не просто нужно, а иногда необходимо. Их износ предусмотрен производителем, и они считаются практически расходными деталями. Это щетки электродвигателя, ремень привода и ножи. Большинство моделей поставляются вместе с этими запасными деталями в комплекте.
Что нужно для ремонта своими руками
Потребуется отвертка со шлицами, точно подходящими к винтам крышек. Это важно, так как неподходящая отвертка может свернуть шлицы, и тогда открутить винты не удастся. Вместо отвёртки можно использовать шуруповерт с подходящей битой.
Шлицы на разных рубанках могут быть простыми (прорезь-полоса), крестовыми разных размеров, с внутренним шестигранником или звездочкой. В последнем случае в комплекте должен быть специальный ключ под оригинальные шлицы. Если его нет, можно подобрать подходящий из универсальных наборов.
Для замены подшипника потребуется накидной или торцовый ключ под контргайку шкива.
Как разбирается и собирается электрический рубанок
Разные модели разбираются по-разному. Главное отличие: корпус из двух половинок или цельный.
Ничего сложного в разборке электрорубанков нет. Надо лишь внимательно осмотреть инструмент перед разборкой и обнаружить все до последнего винты крепления.
Сменные детали находятся под боковыми пластмассовыми крышками. С одной стороны под крышкой – графитовые щетки электродвигателя. С другой стороны рубанка – шкивы и ремень. Для доступа к ним достаточно открутить 3 или 4 винта (зависит от модели) и снять крышки.
Доступ к графитовым щеткам на разных моделях разных брендов решен по-разному. Есть варианты, когда щетки меняют, просто выкручивая пластмассовые винтовые заглушки на корпусе напротив якоря электродвигателя, не снимая крышки.
Полная разборка электрорубанка в домашних условиях практически не требуется, за исключением случаев утилизации, когда надо отделить пластик, цветные и черные металлы.
Полная разборка с располовиниванием корпуса проводится для замены и ремонта электродвигателя и выполняется в мастерских. Разбирать инструмент полностью просто «чтобы почистить» нет никакого смысла. Для чистки достаточно выкачать пылесосом пыль из вентиляционной решетки электродвигателя. А чтобы в этом вообще не было необходимости, инструмент надо хранить в закрытом от пыли месте.
Чистить приходится пазы посадки ножей рубанка при их замене.
Ножи меняются без разборки корпуса, доступ к их установке открыт сверху. Достаточно повернуть барабан так, чтобы винты крепления были доступны.
Как разобрать электрорубанок Хаммер, можно посмотреть на видео
Сборка
Детали собираются строго в обратном порядке. Для того, чтобы ничего не растерять, все детали нужно раскладывать последовательно, по очереди их снятия, на стол без посторонних предметов. Если все-таки приходится разбирать сложный узел, сегодня мастера иногда используют современные возможности – просто снимают на смартфон «как было», чтобы потом собрать, если что-то забылось или запуталось.
Как натянуть ремень
На дешевых простых электрорубанках нет функции регулировки натяжения ремня. Чтобы она была, электродвигатель должен быть закреплен не жестко в отверстиях, а в пазах. Пазы дают возможность сместить двигатель вместе с ведущим шкивом вперед или назад, чтобы натянуть или ослабить ремень.
Для того, чтобы снять старый и одеть новый ремень на рубанок, нужно:
Если нет натяжных пазов, ремень просто стаскивают, прокручивая шкивы. Новый натягивают также руками, с усилием. Сначала ремень всегда одевают на маленький шкив, затем частично на больший. Прижимая ремень и проворачивая шкив, ремень сажают на место.
Если ремень электрорубанка слишком жесткий и не натягивается, можно попробовать разогреть его в горячей воде температурой 40-50 С в течение минуты. Перегревать ремень нельзя, так как он может потерять свои свойства, огрубеть или деформироваться.
Как поменять ремень
На электрорубанках фирмы Интерскол ремни меняются также, как и на большинстве остальных. То есть, механизм выполнен по классической схеме. Откручивается крышка, натягивается ремень так, как описано выше.
В представленном видео показана полная разборка электрического рубанка Интерскол, а также возможные нюансы, возникающие в процессе разборки.
Замена подшипников на рубанке Макита
Для замены подшипников ножевого барабана электрорубанок разбирается практически полностью (располовиновается). Как это делается, можно посмотреть на видео:
На этом видео электрорубанок Макита разбирался просто от нечего делать, чтобы почистить внутренние детали и помыть корпус водой с мылом. Но при этом открывается доступ к подшипникам. Их стаскивают с валов съемником подходящего размера, на их место ставят новые и собирают инструмент в обратном порядке.
Подшипники роторов электромотора меняют крайне редко, точнее почти никогда. Чаще всего они успешно отрабатывают весь срок службы инструмента, за исключением случаев брака.
Подшипники барабана выходят из строя чаще, так они вращаются на более высоких оборотах и стоят на барабане с ножами, который испытывает достаточно большие нагрузки при работе. Доступ к этим подшипникам на разных моделях открывается по-разному. На одних требуется располовинить весь рубанок. На других можно снять шкив, крышки кареток (держателя подшипников) и вытащить их из посадочных гнезд.
Определяют направление резьбы двумя способами:
Часто встречающиеся неисправности
Все проблемы следует делить на две группы: неисправности электродвигателя и все остальные.
Электродвигатель можно считать отдельным узлом. Если выгорают контакты якоря под щетками, случается межвитковое замыкание или горит обмотка, двигатель не ремонтируется. На дорогих профессиональных моделях иногда есть смысл заменить двигатель на оригинальный. Менять двигатель на изношенном дешевом электрорубанке смысла нет, проще купить новый инструмент.
Две частые и простые неполадки электрической части, которые легко устранить своими руками в домашних условиях:
Щетки
О проблемах со щетками говорят следующие признаки:
В этом случае следует немедленно прекратить работу. Иначе выгорят контакты на роторе (якоре) и замена щеток на новые уже не поможет.
Как правило, сильнее стирается одна щетка. Вторая остается достаточно длинной. Если это так, можно сменить одну щетку. Если короткими стали обе щетки, меняют их вместе.
На разных моделях щетки крепятся и меняют по-разному. Поэтому замену щеток начинают с изучения конструкции электрорубанка.
Проводка
Провода ручных электрорубанков чаще всего ломаются в двух местах: на месте сгибов ближе к входу в инструмент и вилке:
Нерентабельные поломки
Другие неполадки электродвигателя не специалисту в домашних условиях устранить сложно. Чаще всего нет смысла это делать и в мастерских из-за дороговизны ремонта и отсутствия гарантий. Маловероятно, что уже достаточно изношенный рубанок с новой, но не оригинальной запчастью прослужит долго.
Механика
Из механических неполадок легче всего устраняется обрыв ремня. Если рубанок исправно работает, мотор развивает обороты в штатном режиме, а барабан не крутится, это 100% обрыв или растяжение и проскальзывание ремня.
Неисправность подшипников ножевого барабана проявляется повышенным шумом и вибрацией.
Работать в этом случае уже нельзя. Разрушения будут нарастать, в итоге барабан с ножами начнет прыгать и перестанет строгать или заклинит. Подшипники меняют на новые. Это стандартизированные детали, и подобрать аналог несложно.
В советские времена подшипники маркировались простыми номерами (202, 205 и т.д.) Современная маркировка сложнее, но подобрать по ней подшипник не проблема. Если неизвестна маркировка, можно подобрать подшипник по внешнему и посадочному диаметрам и ширине обоймы в мм.
На видео замена подшипников электрорубанка SKIL 1565 LD:
На видео съем подшипника решен остроумно. Посадка подшипника выполняется неграмотно. Для этого используются металлические трубки, соответствующие диаметру внешней или внутренней обоймы:
При посадке важно не допустить перекоса обоймы. При ударах нижняя часть ножевого барабана должна опираться на твердую поверхность, а не удерживаться за счет пластикового корпуса, как на видео. Хотя можно посадить подшипник и при такой опоре, но без перекосов и аккуратными легкими ударами. При сильных ударах может повредиться нижняя сторона корпуса.
Надо сказать, что далеко не на всех моделях посадка подшипника выполнена так, как у SKIL 1565 LD. У многих вал подшипника в монолите с барабаном и не снимается отдельно. И сам подшипник посажен не в барабане, а в корпусе электрорубанка. Тогда его снимают по-другому.
Если исключить электродвигатель, то электрорубанок – это простой механизм, в котором ломаться особо и нечему.
В любом случае, механическая часть любого электрического рубанка проста. Т.к. это всего лишь 2 ножа закрепленных на валу с двумя подшипниками, которые в движении приводит электродвигатель. При желании можно разобраться в устройстве и устранить большую часть популярных неисправностей своими силами. И в этом всем вам поможет данная статья. Если остались вопросы, то задавайте их нам через форму комментариев расположенной сразу под этой статьей.
Ремень для электрорубанка своими руками
Электрический рубанок – это электроинструмент, предназначенный для строгания, пиломатериалов, снятия фасок у заготовок, выборки четверти у деревянных деталей. Его практическое применение увеличивает эффективность труда. Используя этот инструмент, специалисты делают еще и другие операции, связанные с обработкой древесины. Современные, особенно профессиональные модели, имеют расширенные функциональные возможности. При правильном обращении они безопасны в работе. Но приобрести заводской инструмент не всегда есть возможность. В таком случае можно сделать электрорубанок своими руками. Для этого потребуются доступные детали и материалы.
Конструктивные элементы самодельного электрорубанка
Электрические рубанки, появившись в середине 20-го века, получили широкое распространение. Они практически вытеснили свои ручные аналоги. Благодаря их применению кропотливая работа превратилась в более производительный труд. При этом итоговое качество обработки получается высоким, если правильно работать данным электроинструментом.
Заводские изделия представлены большим разнообразием моделей, которые, несмотря на отличающийся внешний вид, состоят из общих для всех конструктивных узлов. Работают такими электрическими рубанками двумя способами:
Создание стационарно закрепленного электрорубанка считается наиболее подходящим (простым) для самостоятельной практической реализации. Собираемое устройство будет иметь общие с изделиями заводского производства конструктивные элементы, такие как:
Роль подошвы самодельного устройства будет выполнять плита с ровной поверхностью, например, из металла, фанеры или досок, либо стол (верстак). В последнем случае не потребуется делать ножки для станка. Если барабан прикреплять к плите, понадобится сделать станину. Она должна быть подходящей высоты: соответствовать росту мастера, работающего с древесиной, чтобы обеспечивать удобство работы.
Необходимые материалы и инструменты
Рассмотрим изготовление простейшей конструкции, рассчитанный на глубину строгания до 1,2 мм и ширину обрабатываемых деревянных заготовок до 120 мм. Чтобы собрать такой электрический рубанок своими руками, понадобятся следующие материалы и детали:
Установка отдельного УЗО для электрического рубанка в щитке (даже непосредственно на станке) увеличит электробезопасность при работе с оборудованием. Защиту подбирают по мощности рабочего двигателя. Шнур и провода должны быть подходящего, с учетом мощности устанавливаемого электродвигателя, сечения.
Фазосдвигающие конденсаторы должны соединяться параллельно. При этом необходимая общая емкость определяется мощностью установленного электрического двигателя: примерно 100 мкФ на 1 кВт. Конденсаторы должны быть рассчитаны на напряжение сети.
Для реализации проекта потребуются такие инструменты:
Чертежи конструкции
Чертежи станины, к которой будут крепиться все детали создаваемой конструкции, приведены ниже.
Деталь, которая обрабатывается, будет опираться на поверхность плиты, закрепленной 10 болтами к каркасу, сваренному из стальных уголков. В ней прорезан паз под барабан с ножами. Чтобы направлять заготовки и не допускать их боковых смещений, к опорной плите также прикрепляют винтами М8 угольник.
Вал с ножами (рабочий барабан) будет прикрепляться под столешницей винтами М6. Для этого на его концы поставят подшипники, которые специальными крепежными элементами зафиксируют к плите. Движение от электродвигателя рабочему барабану будет осуществляться за счет ременной передачи.
Мотор устанавливается внутри каркаса на полку из двух стальных полос, с просверленными в них отверстиями соответствующего диаметра под болты крепления станины.
Следует учитывать, что прорези под крепления двигателя (монтажные пазы) нужно делать несколько сантиметров в ширину (2-3), чтобы иметь возможность натягивать ремень передачи.
Кожухом, фиксируемым винтами М6 с пружинными шайбами к уголку, закрывают ременную передачу. Кнопку включения устанавливают в удобном месте на корпусе электрического рубанка.
При работе с болгаркой и сверлении нужно обязательно надевать очки — они защитят глаза от металлической стружки. Вообще, работая с любым инструментом, следует соблюдать правила безопасности и пользоваться индивидуальными средствами защиты.
Алгоритм изготовления электрорубанка
Своими руками электрорубанок собирают, выполняя действия в следующей последовательности.
При запуске электроинструмента его барабан должен вращаться в том направлении, с которого будет осуществляться подача обрабатываемых пиломатериалов.
Дополнительные рекомендации по сборке
Металл для плиты режут болгаркой или электролобзиком. Чтобы вырезать паз, удобно воспользоваться электрическим лобзиком, предварительно просверлив отверстие под его пилку в плите, либо электродрелью с соответствующей насадкой. Края прорези обрабатывают с помощью напильника, чтобы не пораниться о них впоследствии.
Закрепить металлическую опорную плиту можно винтами с плоскими шляпками (чтобы они не мешали работе) либо приварив ее. Первый вариант предпочтительнее, потому что при необходимости электрический рубанок легко разобрать.
Основой для самостоятельного изготовления ножей служат стальные пластины или ножовочные полотна по металлу, заточенные под углом 30 градусов.
Последовательность изготовления электрического рубанка из болгарки с размещением рабочего барабана в вертикальном положении продемонстрирована в видеороликах ниже. Также там показаны возможные ошибки при сборке самоделки.
Еще один вариант создания самодельного электрорубанка из старой, нерабочей модели, поэтапно показан в видео далее.
С помощью сделанного электроинструмента можно обрабатывать доски, брусья и прочие заготовки. Собранный своими руками электрорубанок нужно использовать, обязательно соблюдая требования безопасности. Детали следует правильно подавать, чтобы пальцами не попасть в барабан.
Существует много вариантов самодельных электрических рубанков. Они имеют различную степень сложности исполнения, а также разные функциональные возможности. В этом отношении ограничения в основном связаны с техническим мышлением изобретателей и имеющимися «под рукой» деталями и материалами. При необходимости сделанное оборудование можно оснастить также средствами автоматизации.
