Делаем клон wifi адаптера PTA01, для телевизора philips 32pfl…

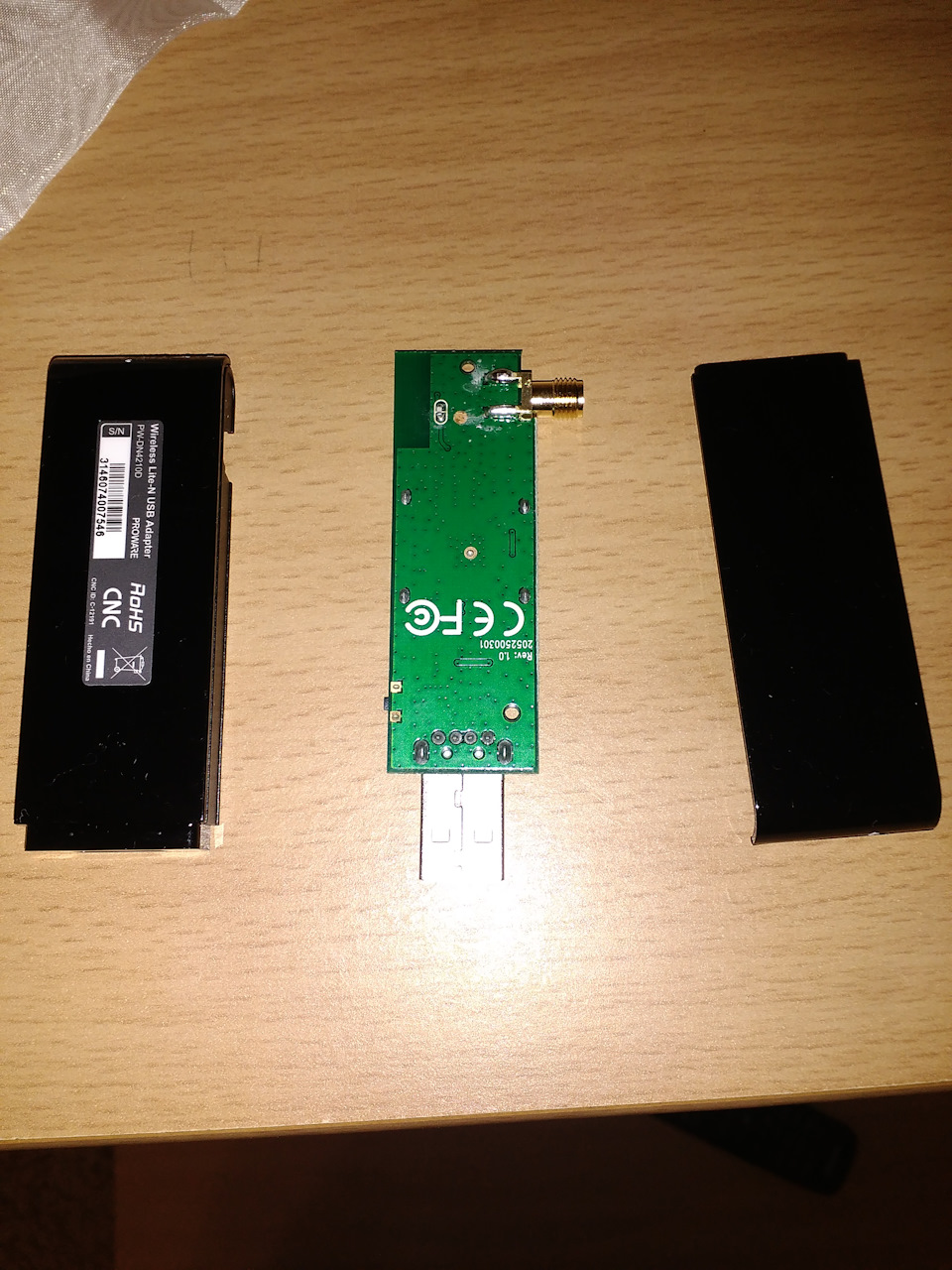

В левом нижнем углу eeprom от ST серии 24с08, может также стоят от Atmel. Выпаиваем, считываем и сохраняем оригинальны дамп!
Для этого нам понадобится программатор. Можно заказать с китая к примеру EZP2010, или собрать на COM порте (пару резисторов, и стабилитрон).

То что с лева это наши идентификаторы. То что с права название адаптера (можно оставить как есть).

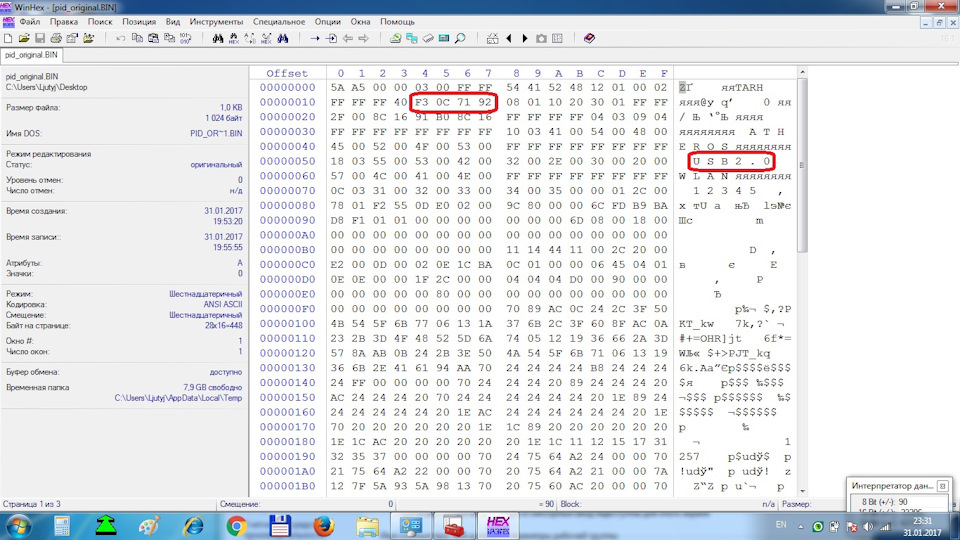

Измененный дамп выглядит следующим образом :

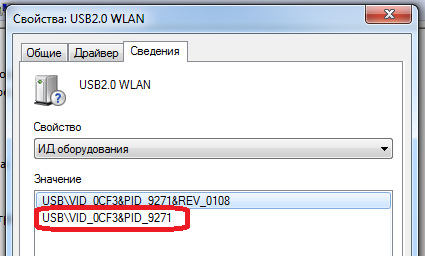

Дальше запаиваем память обратно. Вставляем адаптер в ноут. В диспетчере смотрим на id оборудования, и если все сделали верно то он должен измениться, на 0471:209E.

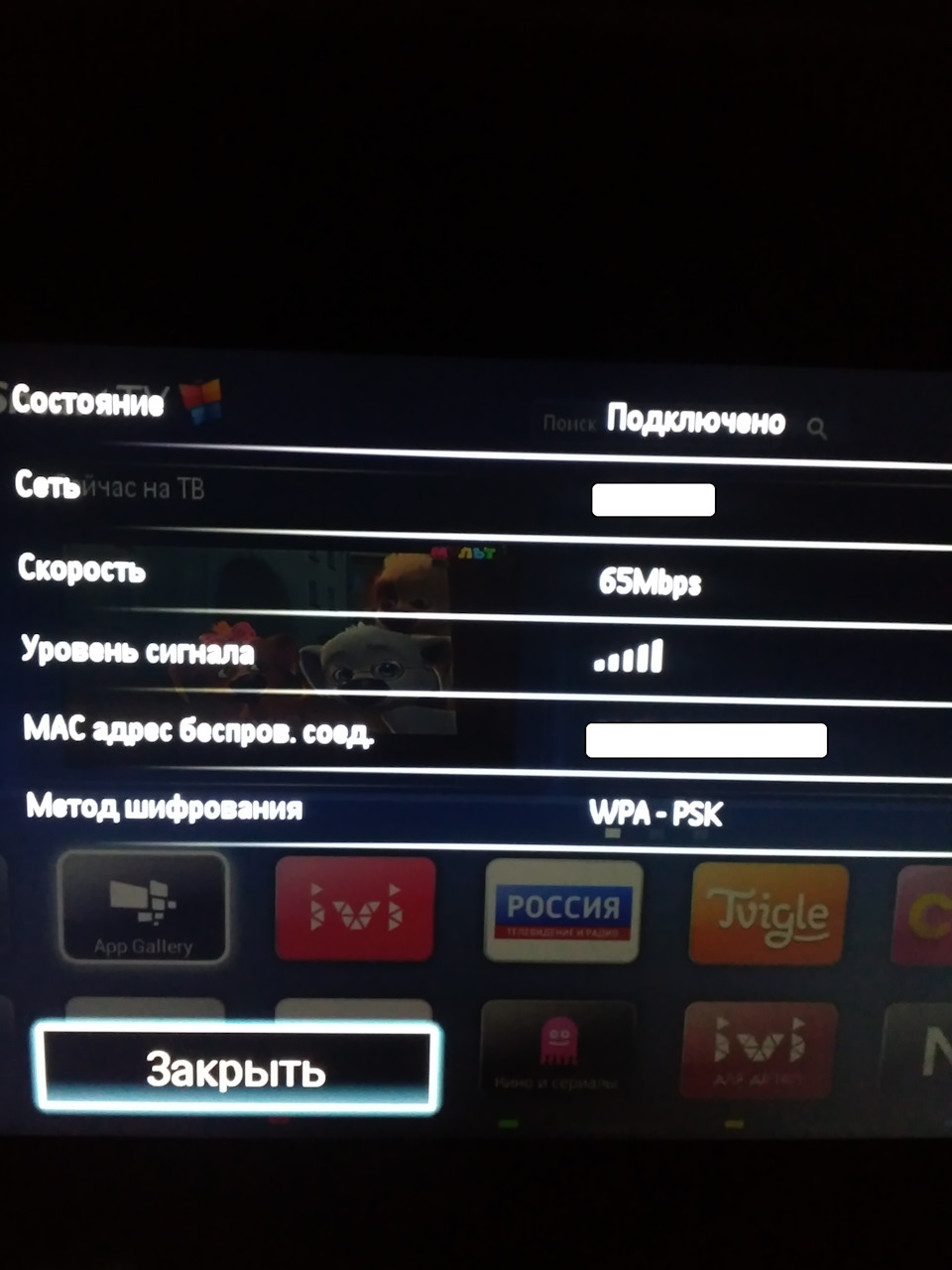

Дальше грабли : Подключил адаптер, он определился телевизором и видел сеть, но не соединялся как в ручную, так и по WPS. Перезагрузил адаптер и телевизор, путем вытаскивания вилок из розеток на 2 минуты. После этого соединился по WPS, но ТВ не заходил в Cмарт. После 10 минутной перезагрузки ТВ указанным ваше способом все заработало.

Данный способ переделки, должен подходить к телевизорам Philips, совместимым с адаптером PTA01

Еще можно скачать с Play Market приложение : пульт для philips. И наш телефон превращается в пульт :

Источник

Wi-Fi-адаптеры для телевизоров Philips: назначение и виды моделей

Нередко происходит ситуация, когда компьютер или ноутбук заняты, а желание посмотреть тот или иной фильм без рекламы на большом экране велико. Раньше для подобного использовался специальный кабель, который тянется от компьютера к телевизору. Очень неудобно, а если все это еще в разных комнатах, то не эстетично. Современные технологии и наличие в доме точки доступа беспроводного Интернета, или по-народному «вафли» (WiFi), решили данную проблему комфортным и не слишком дорогим способом.

Что такое Wi-Fi-адаптер

Современные технологии разработали беспроводной адаптер для просмотра на телевизоре Интернет-каналов и видеофильмов. Данное устройство выглядит как USB-накопитель и подключается в специальный разъем на телеприемнике. Вай фай адаптер для телевизора «Филипс» имеет всего две модели. Проверить, имеется ли возможность подключения телеприемника к Интернету можно либо в настройках самого прибора, либо прочитав инструкцию. Большинство современных аппаратов поддерживают функцию Smart TV. Вот и приемник «Филипс» выпустил модуль WiFi для ТВ Philips.

Назначение Wi-Fi-адаптера

«Смарт» — это объединение многих функций «умной» техники в одном телевизоре. С помощью данного программного оборудования телевизор может расширить свои функции и являться одновременно и классическим прибором, в том понимании, к которому привыкло большинство взрослых и пожилых людей, и игровой приставкой для молодого поколения. А также способом выхода в Интернет для продвинутой части населения.

Какие же функции становятся доступными при подключении вай фай для телевизора «Филипс»:

Адаптеры Philips

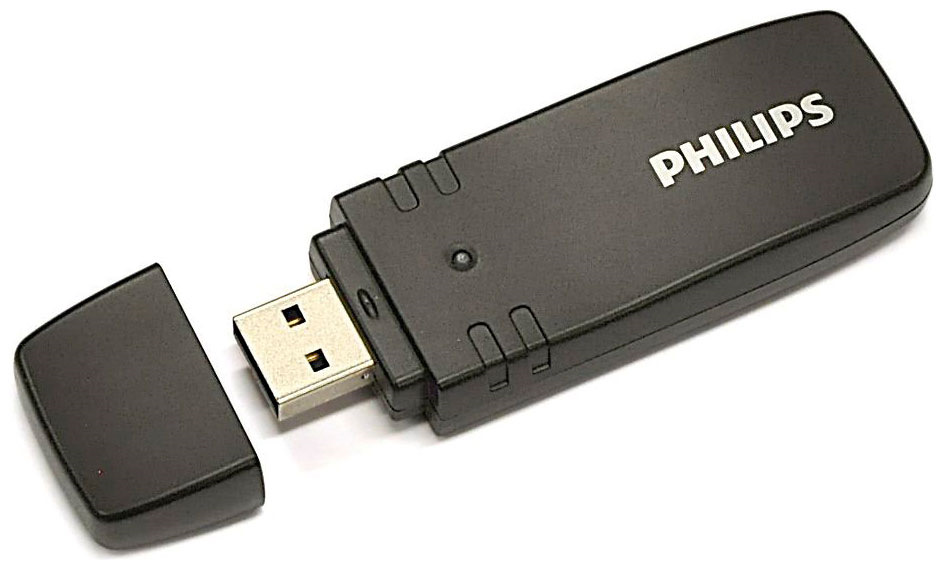

Так как марка «Филипс» — одна из наиболее продаваемых на рынке, выпуск WiFi-адаптера Philips был необходим для поддержания престижа компании. Модуль WiFi для ТВ Philips pta01 00 — имеют небольшой вес, внешний вид обычной флешки. Как сказано выше, модели WiFi для ТВ Philips имеет всего две модификации.

Оба устройства имеют одинаковый вид, размер и вес. Качество тоже приблизительно одинаковое. Но кое-какие отличия, все же, существуют. Общие характеристики устройств WiFi для ТВ Philips:

Разница в том, что WiFi-адаптер для телевизора Philips модели PTA01/00 дает защиту персональных данных с помощью шифрования, в то время как модель PTA128/00 имеет усиленную антенну и лучше принимает сигнал.

Поддерживает ли телевизор адаптеры

Чтобы разобраться, поддерживает ли телевизор адаптеры, необходимо заглянуть в инструкцию по эксплуатации, где должны быть прописаны все параметры. Так как функция Smart TV относится к основным, указание на нее обязательно для всех производителей. Также если утеряно данное руководсьво, можно посмотреть, нажав кнопку «Меню» на пульте управления устройством. В этом случае на экране высвечиваются все пункты, пройти по которым не составит труда.

Подключение и настройка

В первую очередь для подключения Philips WiFi необходимо осмотреть свой телевизор или прочитать инструкцию и найти разъем для модуля WiFi для ТВ Philips. Обычно он находится сбоку задней панели. Следующее действие – вставить вай фай для телевизора «Филипс».

Если чудо-гаджет установлен, на телевизоре должна появиться программа настройки и установки.

Прочитать инструкцию

Дальнейшие действия необходимо совершать в соответствии с инструкцией, которая появится на экране.

В пошаговом варианте данной установки все доступно и понятно, главное, не забегать вперед и действовать точно по указаниям.

Обратить внимание на марку ТВ

При рассмотрении вопроса, какой адаптер лучше выбрать, стоит обратить внимание на марку самого ТВ. Все ведущие производители выпускают устройства для вай фай. Поэтому стоит обратить внимание именно на такую «примочку», чем тратить деньги дважды. Конечно, может, передатчик другого производителя покажется дешевле, но он может не подойти.

Но можно посмотреть адаптеры той же марки, так как их зачастую выпускают несколько. Например, Wi Fi-адаптер Philips pta01 аналог – это PTA128/00. При покупке стоит обратить внимание на характеристики каждого устройства. К данным показателям относятся:

Необходимо рассмотреть каждую функцию отдельно. При выборе адаптера надо посмотреть на картонную коробку, в которой он находится. На ней указано, к каким маркам он подходит. Если подобной маркировки нет, это универсальное устройство для всех моделей ТВ-приемников. Далее рассмотреть мощность приобретаемого оборудования, тут все зависит от большого количества параметров.

Проверить мощность устройства

В первую очередь дальность от роутера, второй параметр – это толщина стен и их качество. Данные возможности роутера можно проверить с помощью обычного телефона, который подключается к домашней сети WiFi. Проверка займет не больше 10 минут, необходимо подключить телефон к WiFi и походить с ним по квартире. Если около ТВ сигнал будет хорошим, передатчик «Филипс» его тоже будет видеть.

Проверить частоту работы и сигнал

Следующий параметр – частота работы. Для этого необходимо изучить параметры роутера по прилагаемым к нему документам. Интересует частота передачи. При покупке адаптера частота должна полностью совпадать, то есть передача и прием «цифры» должны быть одинаковыми.

Стандарт сигнала зависит от скорости передачи радиоволн, но эта штука капризная. Радиоволнам мешает большинство техники, находящейся в доме, будь то микроволновая печь, электрочайник, стиральная машина и даже электропроводка, которая замурована в стенах квартиры или дома. Чем меньше подобных гаджетов будет на пути между роутером и приемником, тем выше и лучше будет передаваемый сигнал.

Радиус приема должен быть указан на упаковке, но, как сказано выше, чем меньше бытовых помех и меньше расстояние между приемом и передачей, тем лучше качество изображения и скорость.

Не забыть про безопасность

Также не стоит забывать о безопасности. Если роутер или модем находятся в квартире, соседи могут воспользоваться сигналом.

Может, и не жалко, но не все граждане благонадежны и могут скачивать с помощью соседского вай фая запрещенные к просмотру фильмы и программы. Провайдеры по закону обязаны при обнаружении несанкционированного посещения запрещенных сайтов сообщить в полицию. В этом случае штрафом не отделаться, поэтому при покупке роутера и передатчика необходимо защитить технику надежным паролем.

Подойдет ли адаптер другого производителя

Устройство, купленное у другого производителя или универсальный, может подойти для ТВ «Филипс», но никто не сможет дать гарантию, что он будет работать быстро, а также качественно принимать сигнал.

Лучшие марки адаптеров

В заключение речь пойдет об аналогах WiFi-передатчиков и универсальных системах. Все брендовые производители ТВ-устройств предпочитают выпускать свои родные передатчики. Так это делают такие марки, как:

В то же время существуют универсальные передатчики, производители которых обещают качественную работу со всеми устройствами вывода информации на экран. Данные гаджеты стоят дешевле, но хочется отметить, что старая русская поговорка «Скупой платит дважды» в данном случае может сработать на все 100%.

Как проверить совместимость аналога с телевизором Philips

Некоторые адаптеры видят сигнал, но несовместимы с его приемником, соответственно, изображения не будет. Другие даже не смогут определить роутер и не увидят его. При покупке аналога очень сложно понять, подойдет ли он для телевизора «Филипс». Данной информации зачастую не найдешь на сайтах производителей, так как они все советуют приобретать оригинальные продукты своей же марки. Тут помогут только форумы в Интернете или советы друзей, у которых вся техника такая же. Проще сказать, что «Филипс» совместим только с «Филипсом».

Плюсы и минусы использования аналогов

Преимуществом может оказаться стоимость устройства, у аналогов она гораздо ниже. К тому же если заказывать через Интернет-магазины, покупка может стоить копейки, однако и качество товара проиграет. Чаще всего аналоги, полученные таким образом, не подходят, хотя в описании на сайтах позиционируют совместимость со всеми марками ТВ. В лучшем случае, это зря потраченные деньги, а в худшем — испорченная дорогая техника.

Источник

Переделка безымянного USB WiFi-адаптера в Philips PTA01/00

В этой статье я предлагаю небольшой обзор безымянного USB WiFi-адаптера XS-721 v1.0, а самое главное, его переделку в клон беспроводного адаптера для телевизоров Philips 2012 года под названием Philips PTA01/00. Продолжение — под катом.

Добрый день, уважаемое сообщество сайта MySKU! В течение довольно долгого времени я ежедневно штудировал страницы этого вебсайта, находил немало интересных обзоров и комментариев, однако сам то из-за лени, то из-за отсутствия интересного материала всё как-то не решался написать статью, однако посчитав, что этот материал будет кому-то полезен и сможет сэкономить немного денег, я взял в руки фотоаппарат и пододвинул клавиатуру поближе.

Итак, я являюсь обладателем телевизора Philips 37PFL6606H/60, у этого телевизора имеется порт LAN, при помощи которого телевизор подключён к моей домашней сети и позволяет просматривать видео с DLNA-сервера, а также смотреть ролики на встроенном в телевизор клиенте YouTube, но в нём отсутствует встроенный адаптер WiFi, и для подключения к домашней беспроводной сети предлагается приобрести адаптер Philips PTA01/00, стоимость которого составляет около 2000 рублей. Однако случилось так, что в один прекрасный момент телевизор перестал подключаться к сети и никакие попытки восстановить проводное сетевое соединение не возымели успеха. Похоже, что в телевизоре вышел из строя чип, работающий с локальной сетью. По счастью, за пару недель до этого я наткнулся на статью на Хабрахабре, в которой рассказывалось об удачном опыте переделки USB-адаптера TP-LINK TL-WN722N в клон Philips PTA01. В той же статье приведён список и других аппаратно-совместимых с Philips PTA01 адаптеров, и я даже загорелся идеей сделать и себе такой адаптер, однако меня вовсе не обрадовала цена перечисленных адаптеров, тот же TP-LINK TL-WN722N по данным Яндекс.Маркета стоит более 430 рублей, а остальные приведённые автором варианты — ещё дороже. Я решил просто ради своего удовольствия (на тот момент проводная сетевая карта моего ТВ пока ещё работала и в этом адаптере не было острой необходимости, вышла она из строя примерно через неделю после заказа этого адаптера на AliExpress) попытаться найти адаптер на той же аппаратной архитектуре на AliExpress и, желательно, подешевле, и переделать его в PTA01. Результатом поиска стал адаптер от не назвавшегося производителя с маркировкой «XS-721 v1.0 USB WIRELESS ADAPTER», который и был немедленно заказан.

Мелкий пакет дошёл до меня примерно за 15 дней и представлял собой обычный конверт с пупыркой внутри, в который безо всякой дополнительной защиты была вложена небольшая коробка с адаптером. Сам конверт я фотографировать не стал, все мы видели их десятки, а то и сотни раз при получении посылок из Китая, а вот коробку адаптера я сфотографировал. Признаться, я даже не ожидал, что столь бюджетный адаптер будет поставляться в приличной коробке, жаль только, что она помялась при пересылке, однако содержимое не пострадало.

Корпус устройства сделан из чёрного глянцевого пластика, на котором отсутствуют какие-либо надписи, кнопки или светодиоды и разделяется на две части лёгким поддеванием ножом или другим острым предметом. С торца адаптера имеется несъёмная антенна на 5 dBi, вращающаяся на 180 градусов и надёжно фиксирующаяся в выбранном положении. Заявлена поддержка USB2.0, стандартов 802.11b, 802.11g, 802.11n до 150 Mbps, а также аж 500 mW выходной мощности (но мы то знаем как можно верить таким обещаниям).

В комплект, помимо самого устройства, входит диск с драйверами, однако мне он не пригодился, Windows без проблем обнаружила устройство и предложила скачать драйвера из Интернета, после чего адаптер заработал.

По поводу работы устройства ничего сказать не могу, адаптер как адаптер, без проблем увидел и мою домашнюю и соседские беспроводные сети.

Однако в первую очередь этот адаптер покупался для переделки, вот давайте ею и займёмся…

Прежде всего, во первых стоит помнить, что совместимые с PTA01 ТВ Philips залочены на конкретные модели устройств и при подключении стороннего адаптера работать с ним не будут, пусть он даже и построен на той же аппаратной базе, что и оригинальный, а во вторых оригинальный адаптер имеет USB-идентификатор VID=0471 и PID=209e, во всех прочих случаях:

В итоге наша задача сводится к смене USB VID=13d3 и PID=3327 нашего адаптера на VID=0471 и PID=209e. Разбираем адаптер и видим, что он представляет собой «бутерброд» из двух печатных плат, одна из которых не содержит на себе радиоэлементов, к ней припаян лишь USB-штекер и контактные площадки для соединения со второй. Вторая же плата, как оказалось представляет собой плату USB-адаптера AzureWave AW-NU137. Вот здесь сказано, что адаптер построен на основе связки Atheros AR9002U + Atheros AR9271, точно так же, как и PTA01.

Отпаиваем верхнюю плату и ищем микросхему памяти, содержащую настройки работы устройства.

Микросхема находится на обратной стороне печатной платы и имеет маркировку ATMLH030 08B, после недолгого поиска в Интернете выяснилось, что это Atmel AT24C08B, микросхема serial EEPROM на 1 кБайт. Выпаиваем её при помощи паяльного фена и при помощи программатора, описанного пользователем Chief вот в этой статье снимаем дамп прошивки и переносим его в hex-редактор.

Ищем комбинацию цифр 13 D3 (VID) и 33 27 (PID), нашлась она без проблем (выделена на скриншоте), только числа записаны в обратном порядке, и меняем их на 04 71 и 20 9e соответственно (не забывая про обратный порядок). Можно еще немножко «похулиганить» и сменить имя адаптера с UB93 на PTA01. В итоге получится вот так:

Затем собираем адаптер в обратной последовательности, дрожащими руками и с надеждой в душе подключаем его к телевизору. И…

После этой операции адаптер сохранит свою работоспособность, в Windows нужно лишь установить драйвер от любого другого беспроводного адаптера на AR9271, например от того же AzureWave. В Ubuntu 14.04 LTS x64 модифицированный адаптер опознался, но сканировать сети отказался. Заставить же его это сделать я и не пытался, ибо не для этого приобретал.

Оригинальную и отредактированную мной прошивки микросхемы AT24C08B для этого устройства можно скачать здесь.

Источник

Переделка безымянного USB WiFi-адаптера в Philips PTA01/00

В этой статье я предлагаю небольшой обзор безымянного USB WiFi-адаптера XS-721 v1.0, а самое главное, его переделку в клон беспроводного адаптера для телевизоров Philips 2012 года под названием Philips PTA01/00. Продолжение — под катом.

Добрый день, уважаемое сообщество сайта PlusPda! В течение довольно долгого времени я ежедневно штудировал страницы этого вебсайта, находил немало интересных обзоров и комментариев, однако сам то из-за лени, то из-за отсутствия интересного материала всё как-то не решался написать статью, однако посчитав, что этот материал будет кому-то полезен и сможет сэкономить немного денег, я взял в руки фотоаппарат и пододвинул клавиатуру поближе.

Итак, я являюсь обладателем телевизора Philips 37PFL6606H/60, у этого телевизора имеется порт LAN, при помощи которого телевизор подключён к моей домашней сети и позволяет просматривать видео с DLNA-сервера, а также смотреть ролики на встроенном в телевизор клиенте YouTube, но в нём отсутствует встроенный адаптер WiFi, и для подключения к домашней беспроводной сети предлагается приобрести адаптер Philips PTA01/00, стоимость которого составляет около 2000 рублей. Однако случилось так, что в один прекрасный момент телевизор перестал подключаться к сети и никакие попытки восстановить проводное сетевое соединение не возымели успеха. Похоже, что в телевизоре вышел из строя чип, работающий с локальной сетью. По счастью, за пару недель до этого я наткнулся на статью на Хабрахабре, в которой рассказывалось об удачном опыте переделки USB-адаптера TP-LINK TL-WN722N в клон Philips PTA01. В той же статье приведён список и других аппаратно-совместимых с Philips PTA01 адаптеров, и я даже загорелся идеей сделать и себе такой адаптер, однако меня вовсе не обрадовала цена перечисленных адаптеров, тот же TP-LINK TL-WN722N по данным Яндекс.Маркета стоит более 430 рублей, а остальные приведённые автором варианты — ещё дороже. Я решил просто ради своего удовольствия (на тот момент проводная сетевая карта моего ТВ пока ещё работала и в этом адаптере не было острой необходимости, вышла она из строя примерно через неделю после заказа этого адаптера на AliExpress) попытаться найти адаптер на той же аппаратной архитектуре на AliExpress и, желательно, подешевле, и переделать его в PTA01. Результатом поиска стал адаптер от не назвавшегося производителя с маркировкой «XS-721 v1.0 USB WIRELESS ADAPTER», который и был немедленно заказан.

Мелкий пакет дошёл до меня примерно за 15 дней и представлял собой обычный конверт с пупыркой внутри, в который безо всякой дополнительной защиты была вложена небольшая коробка с адаптером. Сам конверт я фотографировать не стал, все мы видели их десятки, а то и сотни раз при получении посылок из Китая, а вот коробку адаптера я сфотографировал. Признаться, я даже не ожидал, что столь бюджетный адаптер будет поставляться в приличной коробке, жаль только, что она помялась при пересылке, однако содержимое не пострадало.

Корпус устройства сделан из чёрного глянцевого пластика, на котором отсутствуют какие-либо надписи, кнопки или светодиоды и разделяется на две части лёгким поддеванием ножом или другим острым предметом. С торца адаптера имеется несъёмная антенна на 5 dBi, вращающаяся на 180 градусов и надёжно фиксирующаяся в выбранном положении. Заявлена поддержка USB2.0, стандартов 802.11b, 802.11g, 802.11n до 150 Mbps, а также аж 500 mW выходной мощности (но мы то знаем как можно верить таким обещаниям).

В комплект, помимо самого устройства, входит диск с драйверами, однако мне он не пригодился, Windows без проблем обнаружила устройство и предложила скачать драйвера из Интернета, после чего адаптер заработал.

По поводу работы устройства ничего сказать не могу, адаптер как адаптер, без проблем увидел и мою домашнюю и соседские беспроводные сети.

Однако в первую очередь этот адаптер покупался для переделки, вот давайте ею и займёмся…

Прежде всего, во первых стоит помнить, что совместимые с PTA01 ТВ Philips залочены на конкретные модели устройств и при подключении стороннего адаптера работать с ним не будут, пусть он даже и построен на той же аппаратной базе, что и оригинальный, а во вторых оригинальный адаптер имеет USB-идентификатор VID=0471 и PID=209e, во всех прочих случаях:

В итоге наша задача сводится к смене USB VID=13d3 и PID=3327 нашего адаптера на VID=0471 и PID=209e. Разбираем адаптер и видим, что он представляет собой «бутерброд» из двух печатных плат, одна из которых не содержит на себе радиоэлементов, к ней припаян лишь USB-штекер и контактные площадки для соединения со второй. Вторая же плата, как оказалось представляет собой плату USB-адаптера AzureWave AW-NU137. Вот здесь сказано, что адаптер построен на основе связки Atheros AR9002U + Atheros AR9271, точно так же, как и PTA01.

Отпаиваем верхнюю плату и ищем микросхему памяти, содержащую настройки работы устройства.

Микросхема находится на обратной стороне печатной платы и имеет маркировку ATMLH030 08B, после недолгого поиска в Интернете выяснилось, что это Atmel AT24C08B, микросхема serial EEPROM на 1 кБайт. Выпаиваем её при помощи паяльного фена и при помощи программатора, описанного пользователем Chief вот в этой статье снимаем дамп прошивки и переносим его в hex-редактор.

Ищем комбинацию цифр 13 D3 (VID) и 33 27 (PID), нашлась она без проблем (выделена на скриншоте), только числа записаны в обратном порядке, и меняем их на 04 71 и 20 9e соответственно (не забывая про обратный порядок). Можно еще немножко «похулиганить» и сменить имя адаптера с UB93 на PTA01. В итоге получится вот так:

Затем собираем адаптер в обратной последовательности, дрожащими руками и с надеждой в душе подключаем его к телевизору. И…

После этой операции адаптер сохранит свою работоспособность, в Windows нужно лишь установить драйвер от любого другого беспроводного адаптера на AR9271, например от того же AzureWave. В Ubuntu 14.04 LTS x64 модифицированный адаптер опознался, но сканировать сети отказался. Заставить же его это сделать я и не пытался, ибо не для этого приобретал.

Оригинальную и отредактированную мной прошивки микросхемы AT24C08B для этого устройства можно скачать здесь.
