mini-ISO OBD2 кабель своими руками

Понадобился срочно данный кабель. В продаже в городе нигде такой не нашел. Решил сделать сам.Что поднадобиться:
Вилка OBD2 брал в Чип и Дип цена 410

Само наборный разъем mini-ISO зеленый брал в Вольтмастер Самара 350Р

Набор термоусадок «Асорти» (что бы все по красоте и надежно было) 85Р

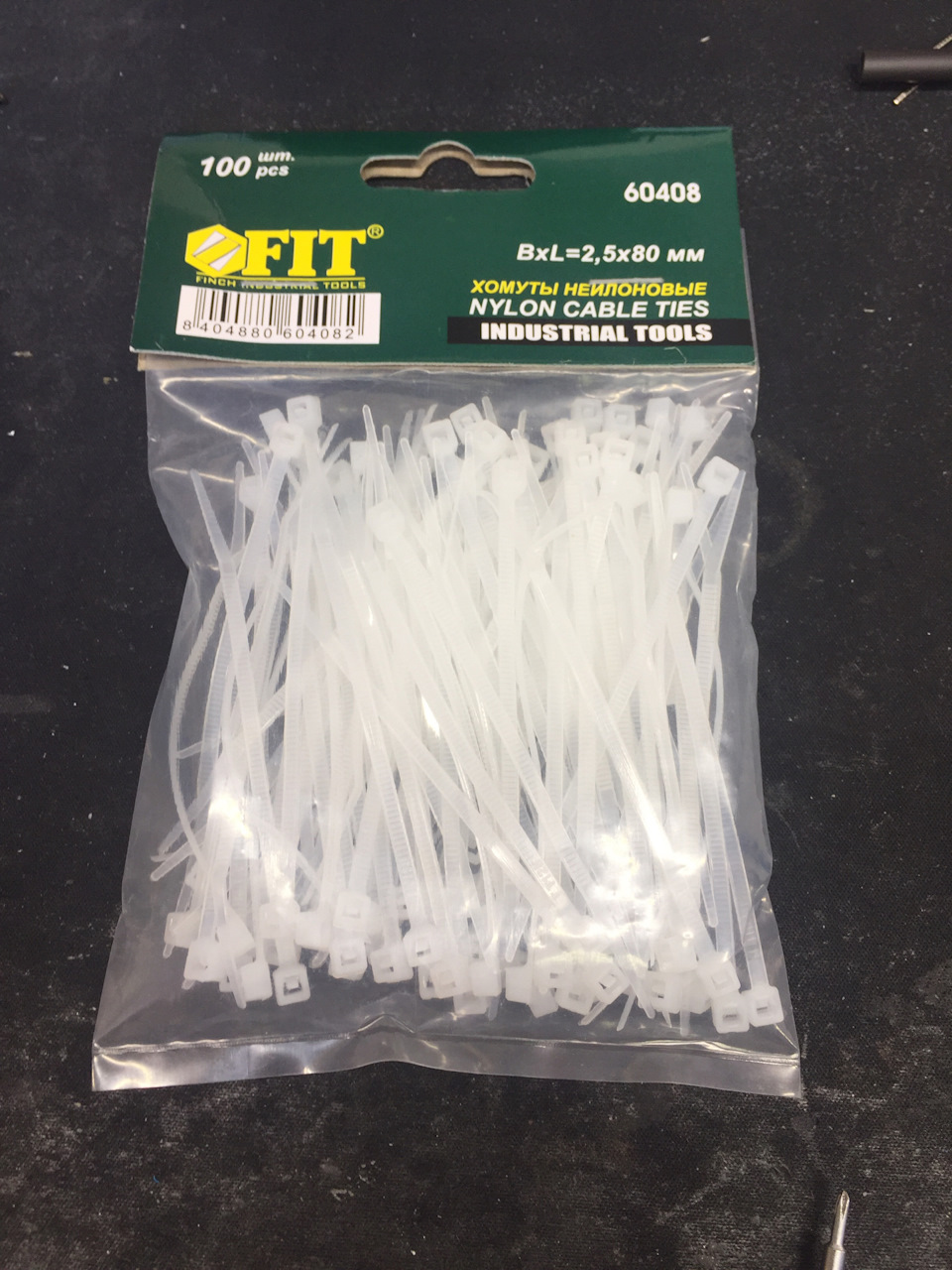

Стяжки для фиксации проводов (купил может у кого то есть парочку)

Провода бесплатно
Распиновку приводить не буду ее и так не сложно найти в интеренете.

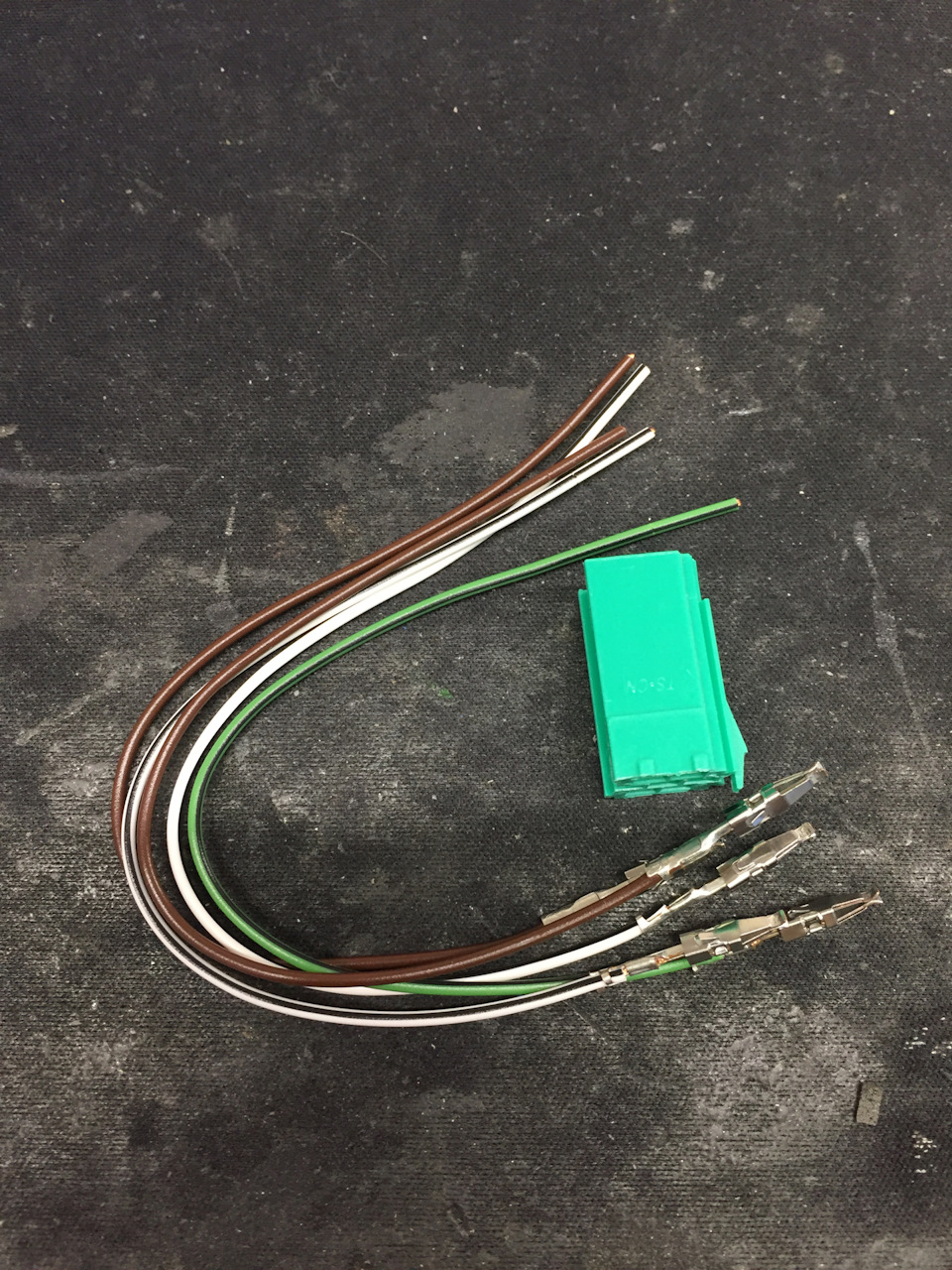

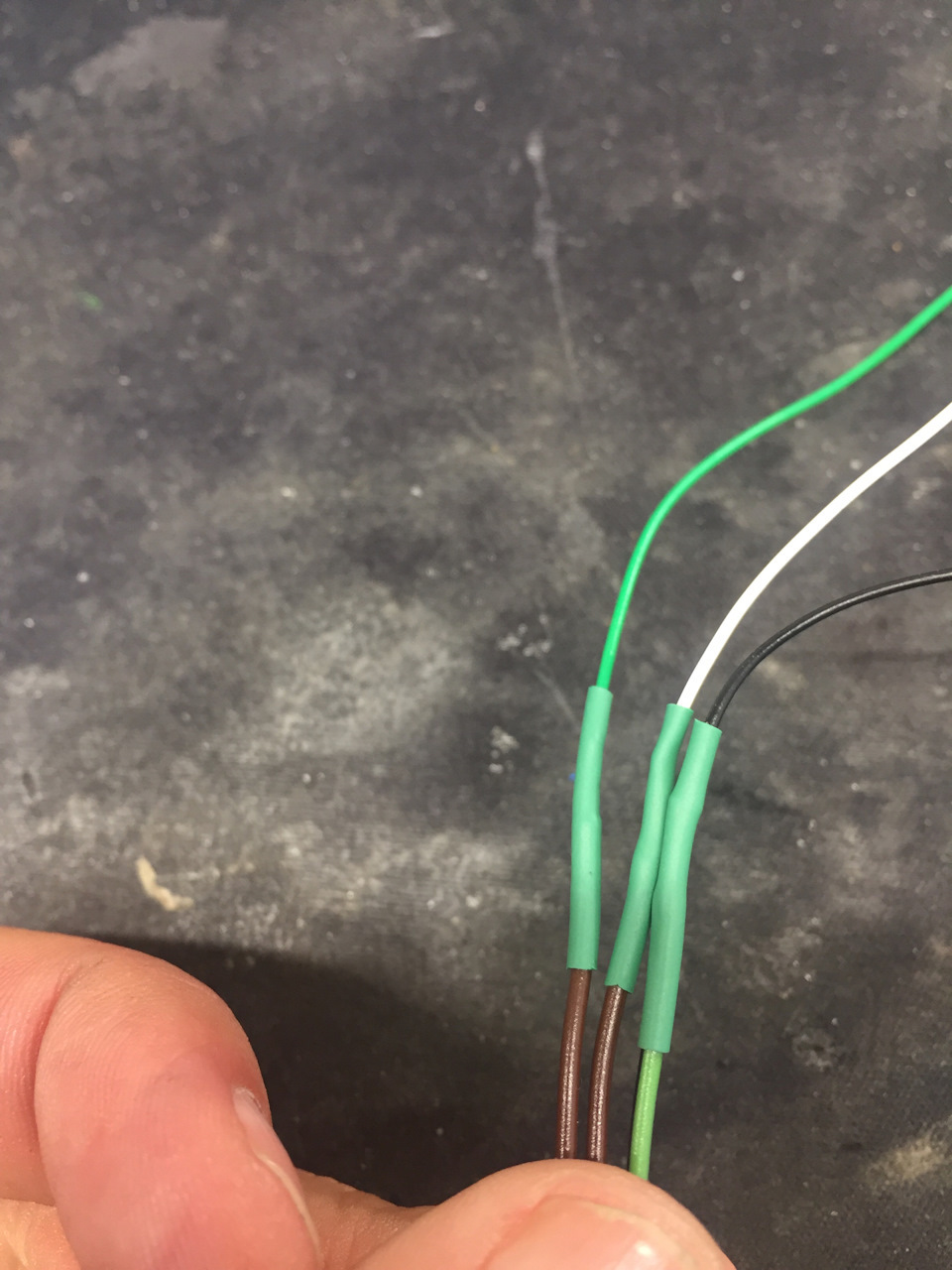

Сам процесс: напаиваем провода к проводам от mini-ISO

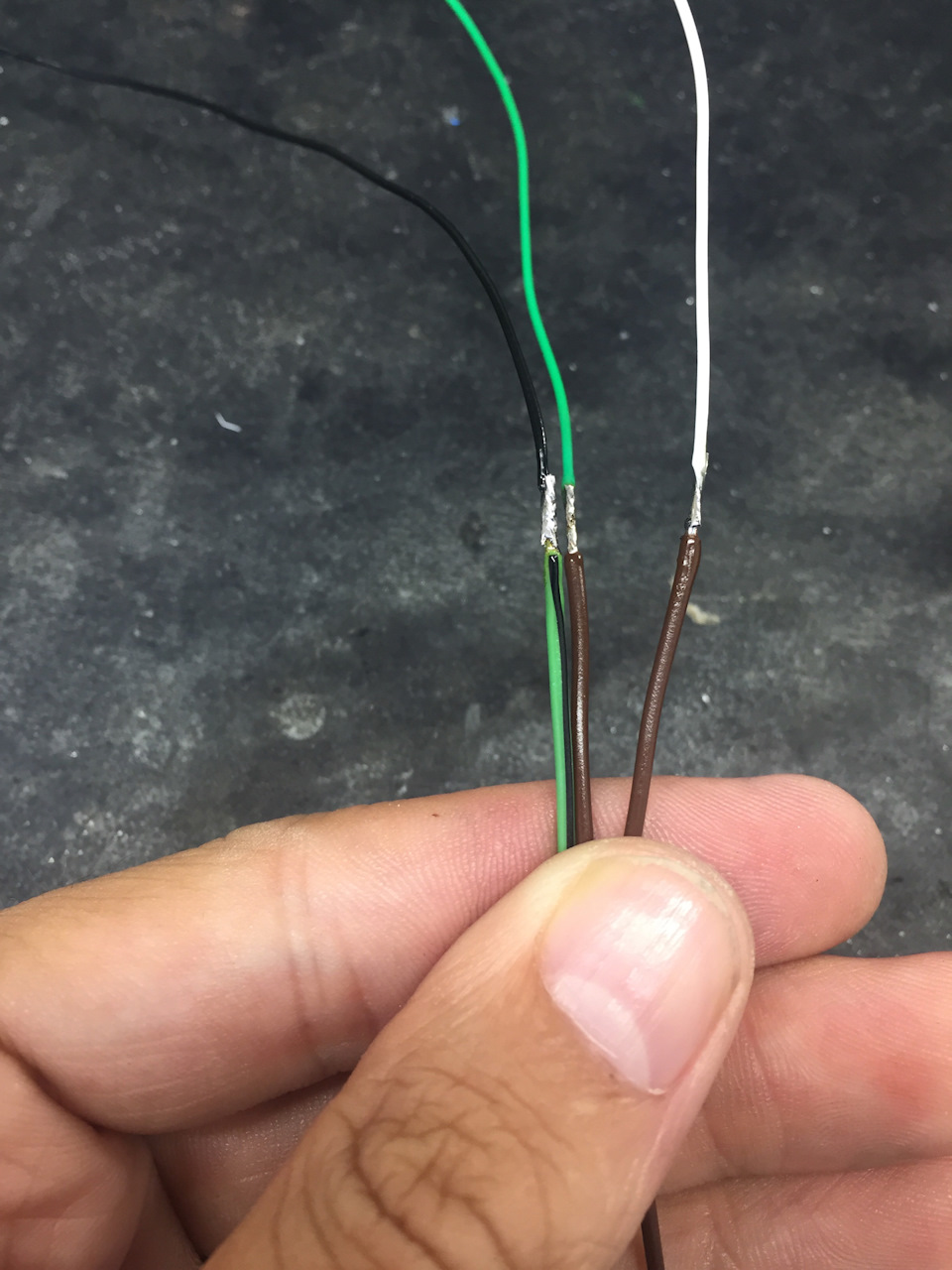

Из курсов декана по Цифровым Устройствам знаем все про шину CAN и что она использует витую пару, скрутил из стандарта 30 витков на метр провода

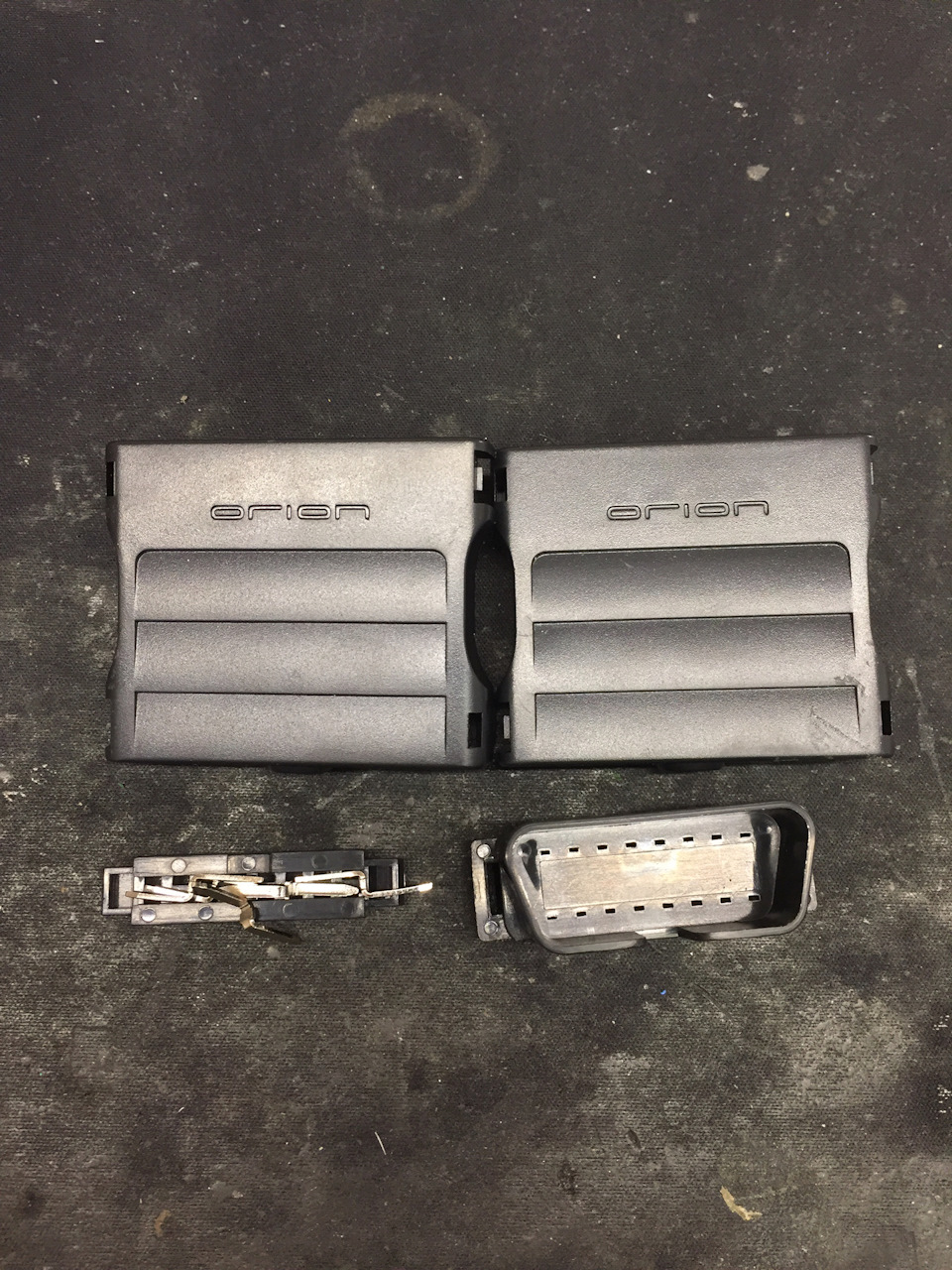

Собрал по инструкции и распиновке вилку и напаял провода предварительно надев термоусадку на провода

Источник

Собрал mini-ISO для камеры заднего вида

Для начала нам нужен блок-питания от компа, где есть вилка на флопик.
Пошел я в серверную, искать чем поживиться. Нашел целую гору старых БП, звоню админу. Грю — оно тебе надо? А он в ответ — это нерабочий хлам.
Ну я ножницами и отрезал себе кусочек вкусного пирожка 🙂

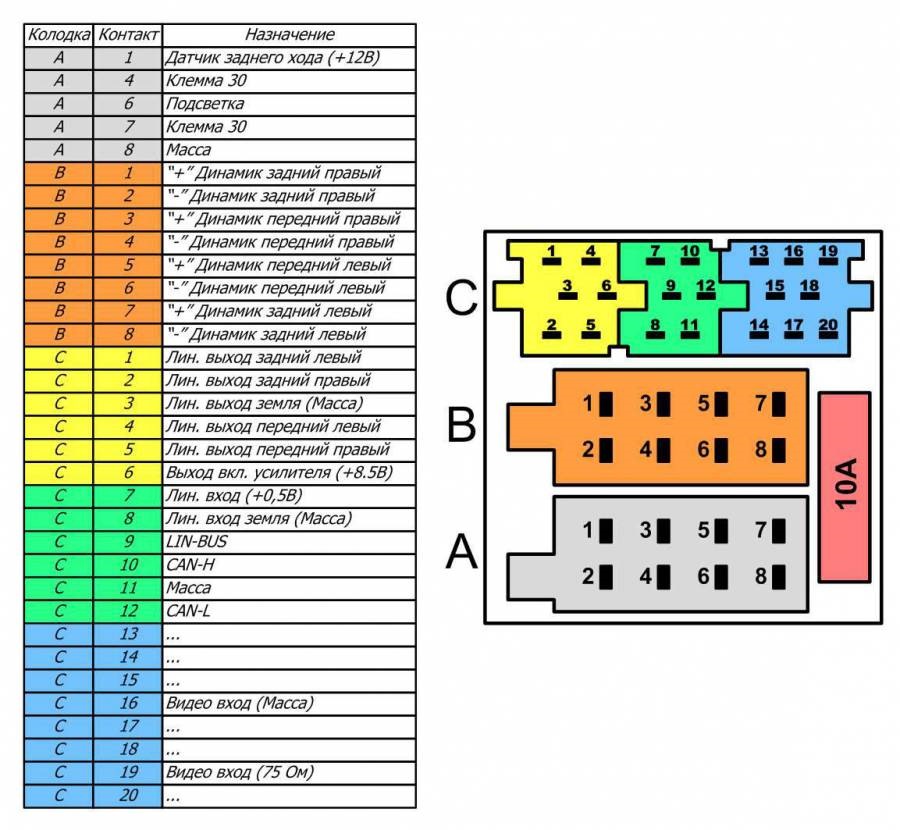

Желтый провод я воткнул в 19-ый разьем, а черный в 16-ый (смотри ниже на картинке саму схему)

Нам интересен на схеме синий разъем

19 контакт — это «+» (центр «тюльпана»), 16 контакт- это «-» (на землю).
От флоппи контакты чуток меньше, чем нам бы того хотелось. Поэтому «зацеп» нужно чуток загнуть наружу и вставлять до тех пор, пока не сядет крепко без люфтов (я поворачивал на 90 градусов и пытался снова и снова). В итоге найдете ту точку, когда он будет сидеть достаточно.

Лет 10 наверное валялся у меня штекер S-Video для какой-то видеоплаты. Все выбросить было жалко, а так хлам-хламом. И как это ни странно — он дождался своей участи! Судьба 🙂

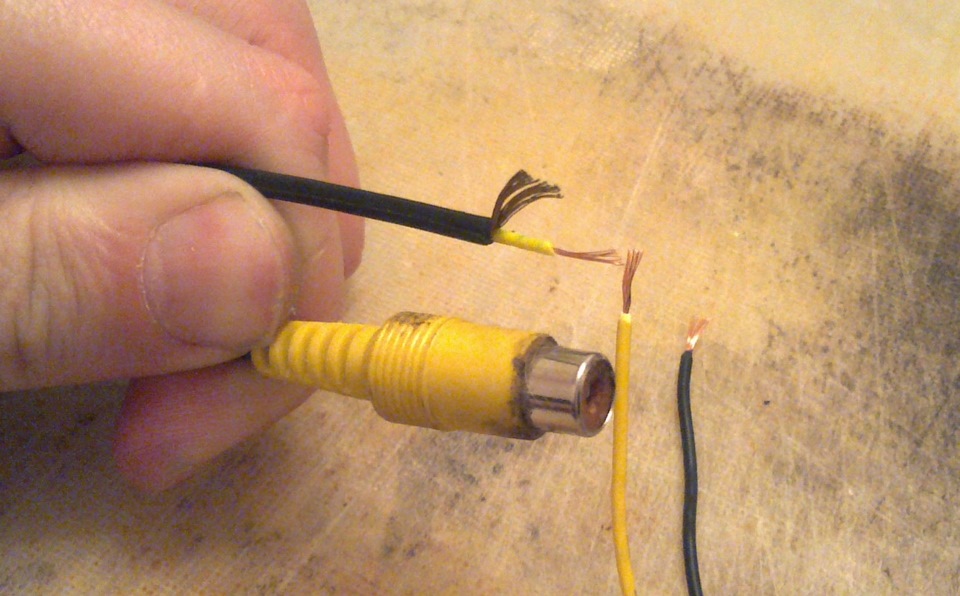

Отрезали, внутренний провод (центральный) питаем к желтому, ведь он у нас вставлен в 19-ый разъем (у меня получилось даже желтый к желтому). Ну а второй естественно к черному.

Отрезал от флоппика и от старого разъема по максимуму провода, но все равно получился коротковатый.

В общем удлинять уже не хотел, но тем, кто будет собирать самостоятельно — лучше провод сделать подлиннее, т.к. будет легче доступ в будущем (не нужно будет вынимать ММС к примеру).

Источник

УСТАНОВКА ШТАТНОЙ ММС + бюджетный вариант переходника mini iso

Добрый день/вечер!
Сегодня после работы установил магнитофон!)))) Перед этим заехав в транспортную и забрал рамку. Кстати о рамке, заказал ее на этом сайте. Вышло все, вместе с доставкой в 1414 рублей)))) Доставка ТК СДЭК, конечно ТК не ахти и пришлось к ним самому сегодня ехать и распаковывать ВЕСЬ товар, чтобы достать свои пластмаски)))

На магнитофоне сделал упрощенный вариант переходника mini iso, а именно: Взял разъемы, которые вставляются в колодку, подсоединил к ним тюльпаны по схеме

и получилось вот это

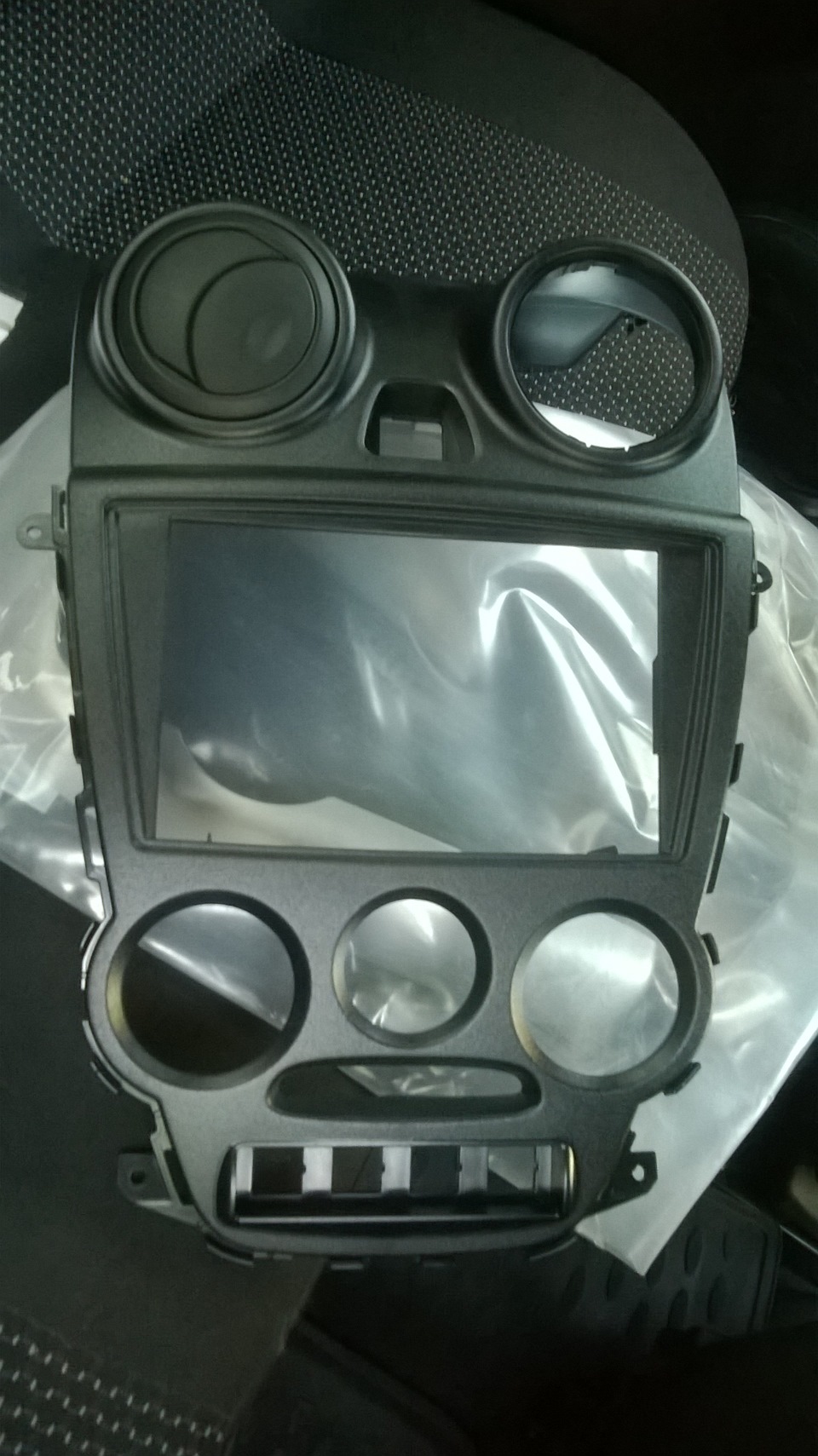

Но, вернемся к панелькам

Вставил в нее мафон, ииииии вуаля, все работает. Ну как все… так как на выходе на усилки подается 8.5В, а усилки запускаются с 12В, конечно же звука, я не услышал((((

НУ ТАК ВОТ! С КАКОГО ПРОВОДА БРАТЬ 12В НА ЗАЖИГАНИИ? мОЖЕТ ВЫ ЗНАЕТЕ КАК СДЕЛАТЬ ПО ДРУГОМУ? ПОДСКАЖИТЕ! БУДУ ООООЧЕНЬ БЛАГОДАРЕН!
СПАСИБО!

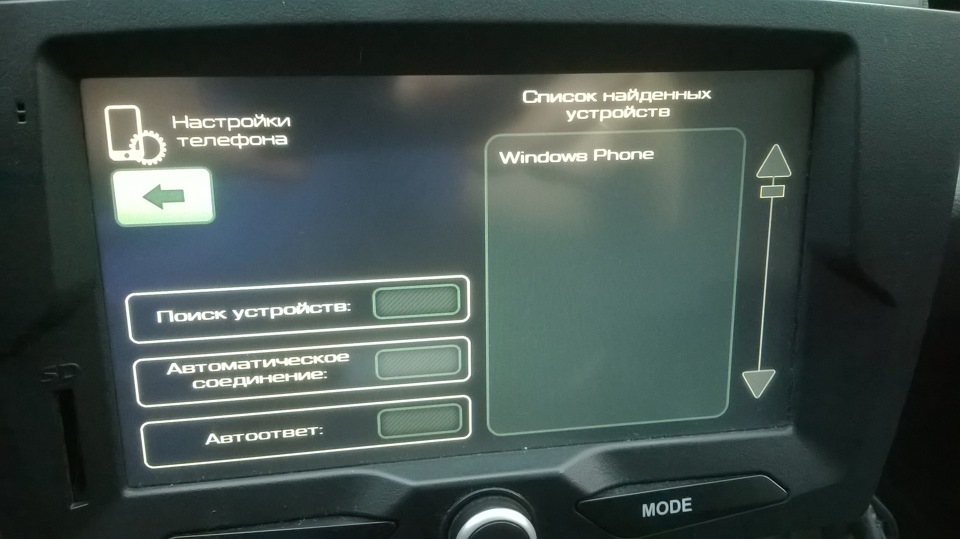

Вернемся к магнитофону, пока тестил поймал свой телефон на голубой глаз)))

проверить ничего не смог, так как звука нет(((

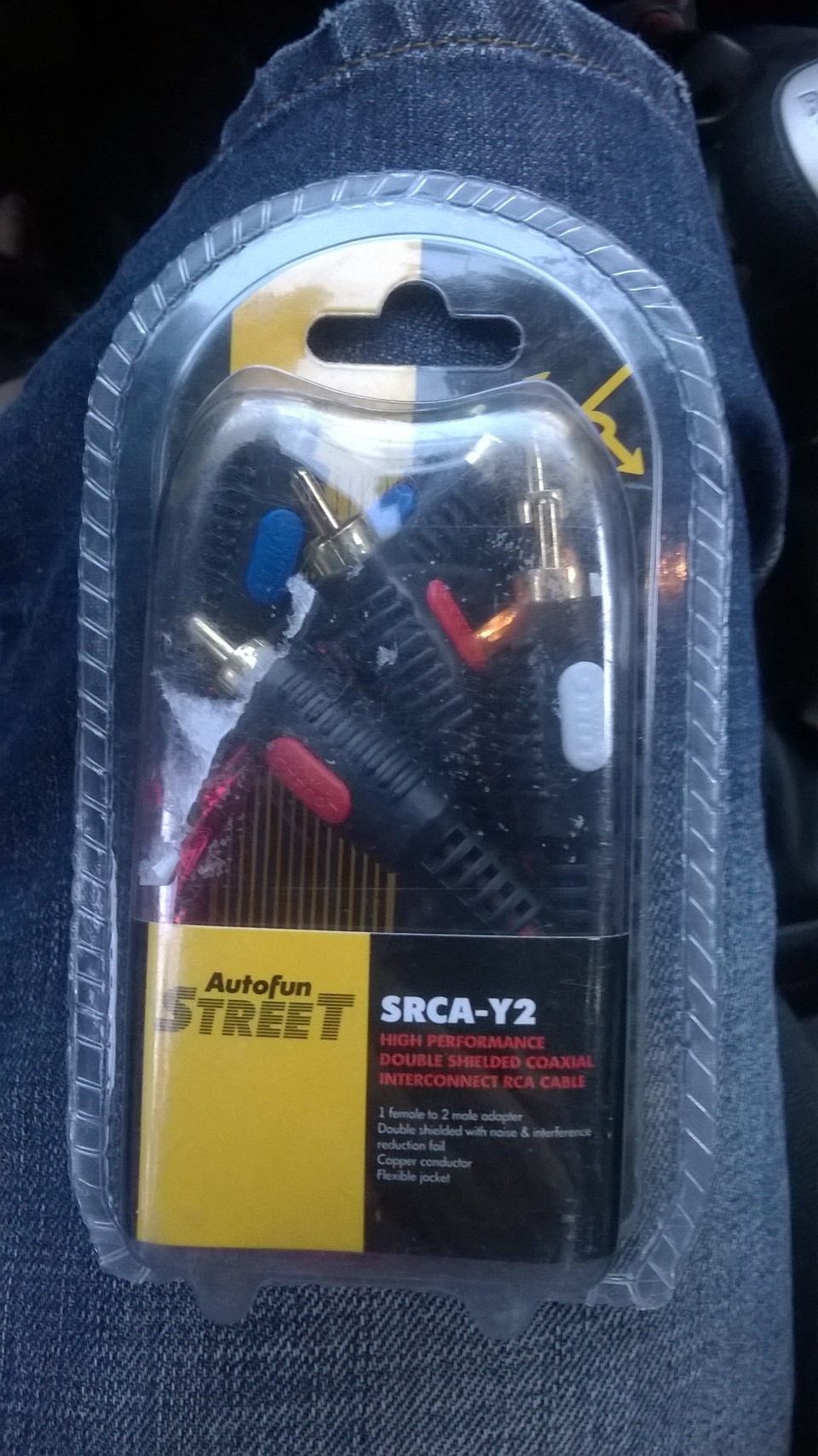

Ах да, еще купил вот такие двойники, чтоб подключить 2 усилка

Ну и как-то на сегодня все. Думаю завтра балалайка запоет. А после и прошивка не загорами!
Чуть не забыл, у кого Windows Phone, ВОТ Вам ссылка на клиент DRIVE2 на WP 7/8/8.1 а я его уже юзаю))))

Источник

Подключение магнитолы с установкой своими руками в машину (распиновка ISO и mini ISO разъема аудиосистемы)

распиновка разъемов автомагнитол

распиновка разъемов автомагнитол

Иногда у автолюбителей возникает потребность заменить существующую автомагнитолу на другую, или установить новое головное устройство, если его в автомобиле не было вообще. Сам процесс замены может занять как несколько минут, так и несколько часов, в зависимости от способа подключения и наличия нужных разъемов. Именно порядок размещения или назначение разъемов в колодке называется распиновка разъемов автомагнитол (распайка).

Зачем знать, что такое распиновка разъемов автомагнитол? Для правильного подключения головного устройства.

В большинстве автомагнитол, которые выпускаются сейчас, есть два стандартных разъёма, который могут быть отдельными или объединенными в один корпус. Их обозначают аббревиатурой ISO. Мастера-установщики еще называют их евроразъемом или еврофишкой.

распиновка разъемов автомагнитол – Разъем ISO

Такой разъем, в виде штекера, вставляется в корпус магнитолы. По виду сами штекеры могут быть разными, но распиновка разъемов автомагнитол у них такая же. Одна часть разъема содержит в себе провода для подключения питания, другая часть — служит для подключения акустики.

Какое же предназначение проводов в ISO разъеме?

Начнем с силового блока, распиновка разъемов автомагнитол Разъем А:

— желтый провод, №4 — это постоянное питание. Должен быть подключен постоянно, чтобы в памяти магнитолы сохранялись настройки, предустановки эквалайзера, радиостанции; — синий провод, №5 — питание для антенны; — оранжевый провод, №6 — подсветка магнитолы; — красный провод, № 7 — питание. Может быть подключен к аккумулятору напрямую, через тумблер, или к замку зажигания. Если подключить этот провод к зажиганию, вы сможете слушать музыку только с ключом в замке; — черный провод, №8 — масса, «минус».

распиновка разъемов автомагнитол

Контакты 1,2,3, 6 в бюджетных магнитолах практически не используются. Могут применяться в более дорогих версиях головных устройств. Функции, которые используют данные контакты, бывают такие, как: remote (управление внешним усилителем), ant (при наличии внешней антенны), illumination (управление подсветкой головного устройства во время движения), mute (управление громкостью ГУ во время звонка на мобильный телефон).

В акустическом блоке есть такие 8 проводов, по четыре пары на каждый канал, то есть — для четырех динамиков, распиновка разъемов автомагнитол Разъем В:

— фиолетовый провод, №1 — задний правый «плюс»; — фиолетово-черный провод, №2 — задний правый «минус»; — серый провод, №3 — передний правый «плюс»; — чёрно-серый провод, №4 — передний правый «минус»; — белый провод, №5 — передний левый «плюс»; — чёрно-белый провод, №6 — передний левый «минус»; — зелёный провод, №7 — задний левый «плюс»; — чёрно-зелёный провод, №8 — задний левый «минус»;

Обычно в комплекте с новым головным устройством прилагается разъем, который с одной стороны вставляется в него, а с другой стороны — в ответный разъем проводки автомобиля, стандарта ISO. Если же в автомобиле нет такого разъема, можно обрезать провода с одной стороны и подключить их к акустическим и силовым проводам авто. Но это не совсем правильный способ. В таком случае вы сможете быстро отсоединить и установить другую магнитолу только с таким же разъемом на корпусе.

А можно сделать более правильно, собрав всю нужную акустическую, силовую и дополнительную проводку в еврофишку. А уже к ней можно будет подключать головное устройство через нужный переходник. Их существуют масса, так что с подбором проблем не должно возникнуть. В этом варианте вы сможете сменить одну магнитолу на другую за пару минут, при условии, что ГУ поддерживает евроразъем.

Что важно учесть при установке и подключении магнитолы

Питание магнитолы

Если у вас до этого не было аудиоподготовки, то есть как раз тех самых разъемов ISO под «торпедой», то питание лучше протянуть прямо с аккумулятора. Если же такие разъемы есть, то не стоит изобретать велосипед. Тем более если вы не собираетесь участвовать в каких-либо соревнованиях по звуку. Итак, если вы внимательно читали и смотрели статью, то уже поняли, что для питания магнитолы задействованы два провода. Это красный и желтый! Красный отключаемый через замок зажигания, маркируется как ACC, это управляющий провод. Он служит только для управления питания магнитолы и не более. А вот желтый — постоянно подключен. Желтый отвечает за питание памяти магнитолы, за настройки. Чтобы каждый раз не приходилось выставлять тембр, баланс динамиков, искать станции… Кроме того желтый является и силовым, через него подается повышенный ток, когда есть питание на красном проводе.

Теперь давайте подумаем… Что будет с аккумулятором если не обеспечить отключение управляющего провода магнитолы во время стоянки?

Ничего хорошего не будет. В один прекрасный день, а может не такой прекрасный как потом выяснится, у вас просто сядет аккумулятор. И это значит, что все-таки красный провод надо отключать. Но отключать провод от замка зажигания совсем не комильфо. А как тогда слушать магнитолу на пикнике, когда зажигание выключено? Так и оставлять машину с включенным зажиганием? Не вариант! И тут придется подумать над тем, чтобы питание на красный провод было всегда до тех пор, пока машина не поставлена на охрану от сигнализации.

Можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.

Данная схема подключения и отключения магнитолы работает следующим образом. Находим замок отвечающий за открывание и закрывание дверей. И подключаем все согласно схеме. В итоге, при открывании дверей, положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания. Также будет обеспечено питание от аккумулятора через реле Р2 для питания магнитолы. Так все и будет работать до поры до времени. При закрывании берем уже положительный импульс на реле Р2. При этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет Р1 в обесточенное состояние. Вот и все! Силовое питание магнитолы будет включаться при снятии с охраны и выключаться при постановке на нее.

У этой схемы есть один минус, повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой. Но собственно ток 60-80 мА, не такой уж критичный.

Питание активной антенны магнитолы (усилителя)

Подключение питания антенны синий провод, иногда бело-синий. Питание не должно превышать ток в 300 мА. Это управляющий провод, но не силовой. Питание подается автоматически, после включения магнитолы. Выключается сразу после выключения магнитолы. Однако если скажем синий провод распараллелить с красным при включении, то магнитола будет самподхватываться на включение, как в схеме выше. На этом принципе можно реализовать еще несколько схем по аналогии с той, что мы уже привели. Тема это объемная, и мы ее выделим в отдельную статью «Питание магнитолы при выключенном зажигании».

Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора (емкости) к автомагнитоле, сабвуферу, усилителю в автомобиле. Рекомендации о необходимом сечении провода, обеспечивающем работоспособность и безопасность подключаемой магнитолы можно посмотреть в статье «Выбор сечения провода для подключения нагрузки».

Что такое разъем для магнитолы?

Разъем для магнитолы — элемент сигнальных и силовых электрических цепей аудиосистемы автомобиля: специализированный электрический разъем (или несколько разъемов) для соединения автомагнитолы с электросистемой транспортного средства, акустическим системами и иным оборудованием аудиосистемы.

На электрические разъемы возлагается несколько основных функций:

Разъемы для магнитолы — важные элементы, которые во многом обеспечивают нормальную работу автомобильной аудиосистемы и возможность комфортного управления ею. Поэтому при установке магнитолы в автомобиль, а также в случае неисправности разъемов, необходимо подобрать новые разъемы соответствующего типа. Чтобы сделать верный выбор, сначала следует разобраться в стандартах разъемов автомагнитол, особенностях их конструкции и характеристиках.

Какой размерности бывают магнитолы используемые для установки, подключения

Сами по себе магнитолы бывают, если выражаться русским языком, формата одноблочные и двухблочные (однодиновые и двухдиновые). Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN (одноблочные). Однако всем надо комфорта и большой экран. В итоге 2 DIN потихоньку выдавливают из нашей жизни 1DIN магнитолы. Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen… А вот американские и японские, а вместе с ними и корейские автомобили имеют с завода большую по высоте нишу для установки. То есть 2DIN.

Также и с ростом доступности и востребованности продуктов мультимедиа, формат 2DIN магнитол явно более перспективный. Сами взгляните, что вам кажется лучше?

При вопросе о том, какую из этих магнитол выбрать для установки, необходимо исходить из условий возможности механического монтажа такой магнитолы в панели приборов машины, а также из ваших предпочтений. Мы лишь дадим свои рекомендации, в другой нашей статье «Какую выбрать магнитолу в машину». Также встречаются и штатные устройства применяемые для конкретной модели автомобиля. Они часто имеют уникальную форму корпуса, что не позволяет установит их на другую машину. Как пример установки магнитолы с уникальным корпусом можно посмотреть в статье «Снятие установка магнитолы в автомобиле Toyota Corolla 150». Такие магнитолы имеют и свой оригинальный штекер для подключения. Однако есть и ходовые магнитолы. То есть, с которыми не возникает трудностей. Скажем такая магнитола «Установка магнитолы в Ладу Гранта своими руками».

Вы конечно спросите, так чем особенным отличается магнитола для конкретной модели машины и магнитола «универсальная»!? Все просто! Большинство магнитол «универсального» исполнения имеют стандартное подключение по ISO. То есть штекеры ISO и mini ISO.

Вот именно о них далее.

Типы и характеристики разъемов для магнитолы

Все применяемые сегодня электрические разъемы для автомобильных аудиосистем можно разделить на две группы по соответствию стандартам:

К первой группе относятся стандартизированные электрические разъемы, конструкция которых соответствует европейскому стандарту ISO 10487. Данным документом устанавливается, что разъем состоит из двух 8-контактных секций (колодок), каждая из которых выполняет свои функции и входит в состав разных электрических цепей:

При этом разъемы бывают двух совместимых друг с другом типов:

Отличить секции “A” и “B” и предотвратить их неправильную установку помогают выполненные на корпусе ключи — выступы прямоугольной формы на одной из узких боковых стенок разъема. Ключи выполняются на обеих частях разъема — как на штекерной (“папа”), так и на розеточной (“мама”), при их соединении ключи входят друг в друга, поэтому выполнить неправильное подключение колодок невозможно.

Конструкция разъемов магнитол и особенности их установки

Все разъемы автомагнитол имеют принципиально одинаковую конструкцию — это колодка из диэлектрического материала (обычно из негорючего пластика), в которой установлены металлические контакты, а с обратной стороны выведен жгут проводов. Форма и размеры колодки, а также расположение в ней контактов зависит от стандарта.

Жгут проводов для присоединения колодки к деталям магнитолы, акустическим системам и автомобильной электросети, выполнен из проводов в цветной изоляции, каждый из которых имеет свое назначение. В большинстве разъемов, независимо от стандартов и производителей, для выполнения соединений одинакового назначения используются провода с изоляцией одинакового цвета. Например, подключение к “массе” всегда выполняется черным проводом, правые акустические системы подключаются серым и фиолетовым проводниками, левые — зелеными и белыми, питание +12/24 В подается по желтому проводу, и т.д.

Однако следует учитывать, что стандарт ISO не определяет назначение проводов и контактов в разъемах, поэтому многие производители используют свои схемы подключения, в которых цвета проводов могут не совпадать с указанными выше. Поэтому перед монтажом необходимо уточнять назначение проводников в автомобиле.

Как правило, разъемы автомагнитол продаются с монтажными проводами небольшой длины (15-30 см) в полимерной изоляции, которые после зачистки концов можно монтировать к соответствующим клеммам. Разъемы-переходники также имеют провода, однако на обоих концах жгута расположены разъемы различных стандартов, так что при их монтаже нет необходимости зачищать провода или выполнять иные операции.

Правильный выбор и замена разъема для магнитолы

Подбирать электрические разъемы необходимо с учетом типа разъема на автомагнитоле и в автомобиле. На большинстве современных магнитол и головных устройств используются стандартные разъемы ISO типа “папа”, поэтому для их подключения необходимо использовать ответные разъемы типа “мама”, которые тем или иным способом подключаются к соответствующим цепям электросистемы автомобиля. Если же магнитола оснащена нестандартным разъемом, то под него следует подбирать соответствующую ответную часть.

Если на автомобиле имеется разъем, который не соответствует типу разъема на магнитоле, то лучшим вариантом станет покупка соответствующего переходника — использование этой детали сделает ненужным перепайку проводов и выполнение других работ. Но если в автомобиле разъема нет, а есть только жгут проводов, то следует использовать подходящий к магнитоле разъем, провода которого присоединяются к проводам на автомобиле в соответствии с их назначением. Соединения проводников можно выполнять обычной скруткой, пайкой или с помощью клеммных колодок с винтовыми зажимами, в первых двух случаях дополнительно придется позаботиться об изоляции проводников (с помощью изоленты, кембриков или термоусадочных трубок), а при использовании клеммника изоляция обеспечивается автоматически при правильной обработке концов проводов.

Перед монтажом разъема необходимо проверить его распиновку и назначение присоединяемых к нему проводов, это можно сделать с помощью справочников и посредством визуального осмотра проводки аудиосистемы. Такая проверка поможет избежать ошибки в подключении магнитолы и связанных с ней компонентов. Проверку нужно выполнять и по завершению монтажа перед первым включением магнитолы — это предотвратит возможную поломку компонентов системы и лишние затраты на ремонт.

Правильный подбор и монтаж разъемов магнитолы — гарантия надежного функционирования силовых и сигнальных цепей автомобильной аудиосистемы независимо от ее типа и класса.

Подключение магнитолы

В большинстве автомобилей магнитола установлена либо в автосалоне, либо предыдущем владельцем. Если же вам не повезло, и в вашем авто нет необходимой проводки, то эта статья для вас. Рассмотрим подключение магнитолы с чистого листа, либо после неправильной установки.

Прежде чем приступать к подключению нам необходимо будет приобрести (найти дома или в гараже):

Если магнитола новая, то разъем для подключения должен быть в комплекте поставки, если же ваше головное устройство было приобретено с рук (досталась по наследству, отдали друзья), то не стоит переживать в любом магазине автозвука или на авторынке можно его приобрести за символическую плату.

Разъем ISO 10487

На рисунке представлен разъем ISO 10487 для подключения автомобильной магнитолы. Как видно, разъем состоит из двух одинаковых колодок. Одна колодка — питание и управление автомагнитолой, другая — выходы на акустическую систему. Колодки друг от друга отличаются лишь цветом и количеством проводов (редко). Распиновка разъема представлена на рисунке ниже, а описание и цвет проводов в табличке.

Распиновка разъема ISO 10487

ISO Аудио — разъем для подключения акустической системы автомобиля ISO Питание — разъем для подключения питания и управляющих проводов

ISO Аудио

Стандартная цоколевка iso-разъема автомагнитолы Prology

Соединения у некоторых моделей автомашин и приемников могут несколько различаться между собой. Насколько эти различия принципиальны и могут влиять на подключение звуковоспроизводящего оборудования, судить вам после прочтения описания распиновки на примере автомобильной магнитолы от бренда Pioneer.

Распиновка iso-разъема магнитолы Pioneer

Покупая неподержанный автомобиль, многие водители желают заменить штатную магнитолу (Проложи) на аппарат более высокого уровня (Пионер). И сталкиваются с такой проблемой, как перепутанная проводка на самодельных скрутках или же с разъемами, не подходящими для Пионера.

Выход из такой ситуации достаточно прост (во всяком случае, на словах). Для этого нужно всего лишь приобрести соединяющее устройство стандарта ISO и произвести его распиновку, согласно нашим рекомендациям. По причине того, что все современные автомагнитолы имеют на задней панели стандартные ISO-соединения, штекерные коробки прямоугольной формы, то проблем с соединением после цоколевки не должно возникнуть.

Итак, распиновка ISO-разъема автомобильной магнитолы через 2 колодки Pioneer производится таким образом:

Начиная с 2000 года, отдельные производители легковых автомашин европейских брендов (BMW, Ford, Мерседес, Пежо и т.д) стали применять 40-контактный евроразъем под названием Quadlock или Fakra. При этом цоколевка по цветам проводов осталась прежней для основных (названных) функций.

Распиновка ISO-разъема автомагнитолы: все про евроразъемы или еврофишки

В последнее время все больше наших соотечественников уделяют внимание обустройству акустических систем в своих машинах. На сегодня существует множество решений, позволяющих обеспечить качественное звучание автомагнитол. Из этого материала вы сможете узнать, что представляют собой ISO-разъем магнитолы и какова его распиновка.

Схема (электрическая принципиальная) для подключения магнитолы

Из всего вышеизложенного следует, что подключение магнитолы будет осуществляться по вот такой схеме. Само собой все соединения выполняем согласно таблицы.

Данное подключение контактов по цветам соответствует большинству магнитол, но не всем. Бывают крайне редкие исключения. Кажется на этом и все, но «все» в таком деле никогда не бывает… Ведь есть множество нюансов, на которые в обязательном порядке стоит обратить внимание.

Что такое ISO-разъем?

ISO-разъем для магнитолы представляет собой штекер для подключения аудиосистемы, сертифицированный по европейским стандартам. По сути такое устройство является аналогом нашего отечественного ГОСТа. Следует отметить, что большинство современных аудиосистем оснащаются именно такими разъемами, обычно их два. При этом каждый из них выполнен в виде штекера на 8 контактов, но в зависимости от производителя, оба штекера могут быть объединены в одну конструкцию.

Один из данных разъемов автомагнитолы оснащен силовыми цепями, поскольку к нему должны подключаться источники потребления напряжения. Такие выходы маркируются буквой А и обычно они выполнены в сером (коричневом) цвете. Что касается второго разъема, то его предназначение заключается в подсоединении акустики или колонок. Такие выходы маркируются буквой Б и обычно они окрашиваются в черный цвет.

Разновидности ISO-разъемов в соответствии с моделями магнитол

В некоторых моделях транспортных средств имеются акустические системы, оснащенные тремя выходами. Но такие разъемы можно назвать исключением, но не правилом. В любом случае, даже если на магнитоле имеется нестандартный разъем, ее все равно можно будет подключить к акустике автомобиля. Для этого может использоваться либо переходник ISO, либо подключение может быть осуществлено напрямую, путем обрезания контактов и их прямого подключения.

Разумеется, переходники для автомагнитол — это более предпочтительный вариант, поскольку в таком случае автовладелец сможет в любой момент демонтировать головное устройство и заменить его на другое. Если же вы не используете адаптер, а подключаете автомагнитолу напрямую, то впоследствии для замены аудиосистемы вам потребуется обрезать провода и все равно устанавливать переходник. Ну или вы опять обрежете разъем на новой магнитоле и подключите ее к бортовой сети авто напрямую.

Распиновка и зачем нужно ее знать?

Часто бывает такое, что покупая автомобиль в салоне или с рук, нового автовладельца не устраивает качество звука, технические характеристики или функционал головного устройства, установленного в машине. И когда новый хозяин авто решает заменить магнитолу своими руками, он может столкнуться с проблемой, когда все кабеля, использующиеся для подключения, были перепутаны. Или вовсе, их разъемы не соответствуют новой купленной аудиосистеме (автор видео — канал Garage TV KR).

Если это так, то автовладельцу будет полезно узнать о распиновке. Ведь вероятнее всего, оптимальным выходом будет установка переходника, который можно найти в любом магазине с автозвуком. Если у вас на руках будет переходник, вам нужно будет только правильно произвести распиновку штекера, а для этого, в свою очередь, нужно знать о предназначении проводов. Для начала рассмотрим распиновку верхнего разъема.

Как правило, контакты под номерами 1, 2, 3 и 6 не используются, особенно, если речь идет о более дешевых магнитолах. Они применяются для подключения дополнительного функционала в более современных девайсах.

К примеру, эти четыре контакта могут использоваться для таких функций:

Провода для динамиков магнитолы

В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков. Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1,5-2 мм2.

Провода по стоимости по сравнению с магнитолой дешевые, но от их применения вы однозначно почувствуете «качественный скачок». Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и что еще хуже уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода skin* (*от англ. кожа, наружная поверхностная оболочка) эффект, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ. Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье «Выбор акустики и динамиков для установки и подключения в автомобиле».

Сокращенные обозначения на разъемах автомагнитол

В статье приведена расшифровка обозначений разъемов автомагнитол, это может помочь Вам при самостоятельной установке оборудования в автомобиль:

Разъём питания:

1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
