чем заменить лючок бензобака

Приклеиваем крышку лючка бензобака

Однако, здравствуйте! Так получилось, что у меня оторвалась крышка лючка бензобака. Печально это все ага, и тем более, что ездить с открытой всем гопарям ветрам горловиной бензобака банально опасно: отсосут там бензинчику, или насцут в бак.
В общем, тянуть долго я не стал. После изучения многочисленных советов было решено искать либо холодную сварку для пластика, либо эпоскидный клей. Первым мне на глаза, а затем почти сразу же, и в руки попал 2-компонентный эпоксидный клей для пластика (бампера, фары, спойлера) Mannol.

Штука это лютая, но имеет ряд сложностей в использовании, таких как:
— время схватывания около 5 минут;
— время 80% полимеризации 30 минут;
— желательно клеить при комнатной температуре;
— надо зафиксировать склеиваемые детали хотя бы на 5 минут
Ввиду таких ограничений было решено снять кронштейн лючка, но не тут то было =) Он идет в сборе с облицовкой горловины и снимается эта облицовка весьма просто. От себя добавлю, что при установке обратно облицовки её надо как следует продавить по периметру, чтобы фиксирующий крышку штырь не терся об края отверстия, в котором он гуляет.
А еще есть такая тема, как шнурок пробки бензобака, который я на морозе снять никак не смог и пришлось затыкать горловину пыжом из старой перчатки. =D
В общем, снял я эту всю приблуду, отнес домой, отмыл, зашкурил следы старого клея и стал прикидывать как бы поступить то далее.

Поначалу идея была проста как сапог: прихватить в пару точек крышу к кронштейну супер клеем и потом уже обмазать все вокруг эпоксидкой. По каким то неведомым мне причинам секундный клей не схватывал пластик и даже не сох о_О
В общем, пришлось идти путем по идее правильным, но более геморным: клеить сразу на эпоксидку.
Процедуру приклеивания пришлось разбить на 2 части:
1. Приклеивание кронштейна небольшим количеством клея (чисто чтобы прихватить);
2. Усиление места склеивания эпоксидкой и армирующими накладками из капрона.
В результате получилась не самая красивая конструкция, но зато держит мертво!
Ну и, как водится, немного фото:

Источник

Колхозный ремонт лючка бензобака — как не надо делать!

Итак, получил на мойке вместе с чистым автомобилем лючок бензобака… отдельно)))

Видимо, мойщик посчитал, что я недостаточно хорошо знаю инструкции по моему авто и решил таким образом устроить мне ликбез.
На самом деле, есть вероятность, что мне его сломали на заправке. После нее лючок был как-то неестественно «утоплен» относительно кузова. Короче проехали, надо что-то делать.
Логика мыслей была следующей:
— забить на этот люк и ездить без него до покупки новой детали. Вроде как лишний повод отправить машину в «малярку» для полировки и локальной покраски.
— если ремонтировать, то сейчас, т.к. пока поверхности изломов свежие, они лучше будут склеиваться.
Полез конечно гуглить, что можно сделать.
О.ел от стоимости лючков (около 3 т.р. + покраска)
Посмотрел как ремонтируют люди. Эти лючки пытаются склеить. Где-то термоклеем, где-то эпоксидкой, кто-то даже суперклеем. По сути, любой ремонт этого детища имбицилов инженеров ВАГа это «колхоз». Ну а раз так, решил экспериментировать.
Эпоксидка наше все решил я и поехал в магазин.
В итоге приобрел сей материал. Выбрал, как говориться не глядя. Подкупило время схватывания 5 минут )))) Никогда так не делайте без необходимости)))) (об этом ниже).

Приехав домой, снял злополучный лючок по технологии описанной здесь. Оказалось очень просто это делается. Для склеивания нашел изготовил из пластикового стаканчика емкость и утащил у жены палку какую-то, чтобы замешать компоненты клея.

Тут я понял, что у меня нечем обезжирить места склейки. Да и хер с ним подумал я))) Одним из компонентов клея ведь является адгезив! Вот и пусть обеспечивает адгезию!
Замешал полтюбика клея, как написано в инструкции.

Короче, выложил я горловину на стол и понял, что склеиваемые поверхности просто так я не совмещу одним накладыванием крышки, потому как мешает механизм закрывния крышки, стремящийся вытолкнуть ее обратно.

Начал придумывать как склеиваемые поверхности «поженить». Если поставить кронштейн в открытое положение, то конструкция становится неустойчивой. Если, оставить в закрытом, то как и говорил ранее, крышка нормально не ложится. В итоге, решил оставить в полуоткрытом состоянии для чего застопорил механизм подручными средствами

Вроде, получилось. Правда пришлось поймать нужное положение, чтобы на открытие пружина не начала работать.
Все! Думаю я начинаю клеить!
Помните про 5 минут, о которых говорилось на упаковке? ))))) Пока я придумывал как совместить детали он схватился! Ну хорошо хоть все не замешал)))
Замешал по-новой все… и уже быстрее, чем занимаются кролики любовью начал склеивать!

Соединил лючок с кронштейном на горловине.

Осмотрел я детальку еще раз и понял, что держаться не будет. Конечно, тут просится бОльшая площадь склеивания.

Решил армировать. Вопрос конечно интересный, чем? Стеклоткани дома не держу, зато я делал ремонт!
Нашел вот такую ткань, не помню как она называется. Думаю и пропитывается хорошо и вроде как для армирования углов, значит и мне подойдет.

Замешал еще клея и попробовал пропитать образец ткани. Пропитался хорошо.

В итоге, выложил по краям в 1-2 слоя эту ткань и залил клеем. Получилось примерно так.

В таком виде оставил до утра. Сегодня поставил лючок на место.

Хех, вот так я его отремонтировал! Что в остатке:
— владельцы 6 гольфов. На мойке замыкайте машину! На заправке тоже лучше самому лючок открывать, некоторые младшие родственники инженеров ВАГ не знают, как открывается этот лючок и пытаются сделать это против хода — факт!
— так как я делать не надо! Я нарушил чуть ли не половину канонов склеивания (не обезжирил, использовал неправильные материалы и т.д.)
— интересно сколько проездит в таком состоянии люк, если отпадет. то буду ставить новый.
Будем смотреть.

Источник

Ремонт лючка бензобака

В январе умудрился сломать защелку и откидывающий штырь на лючке бензобака. Как обычно в зимнее время после мойки открыл лючок, понадавливал на защелку и оставил его открытым. Через пару часов решил его закрыть, но ни штырь, ни запирающий язычок не перемещались. Ну я их и переместил с некоторым услилием))) В итоге язычок улетел в недра кузова, а отпирающий штырь утопился внутрь и обратно уже не вышел. Решил не ломать голову, а дождаться тепла. Так и проездил до конца марта с беспрепятственным доступом к заливной горловине бензобака.

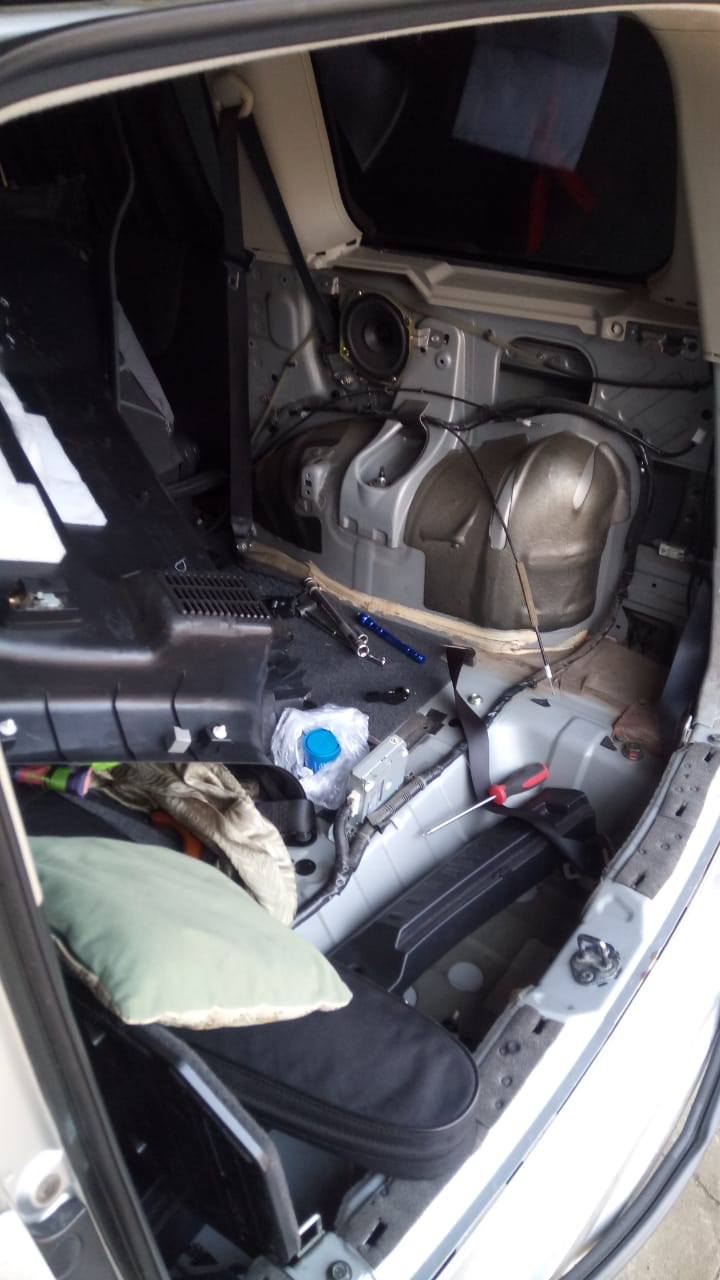

Обшивка снята. Для извлечения механизма с откидывающим штырем достаточно открутить гайку снаружи кузова и вытянуть механизм в багажник. С отсоединением тросика проблем никаких не возникло. Чтобы изъять механизм запирающего язычка, нужно немного провернуть его против часовой стрелки и потянуть на себя. Тросик также легко отсоединяется.

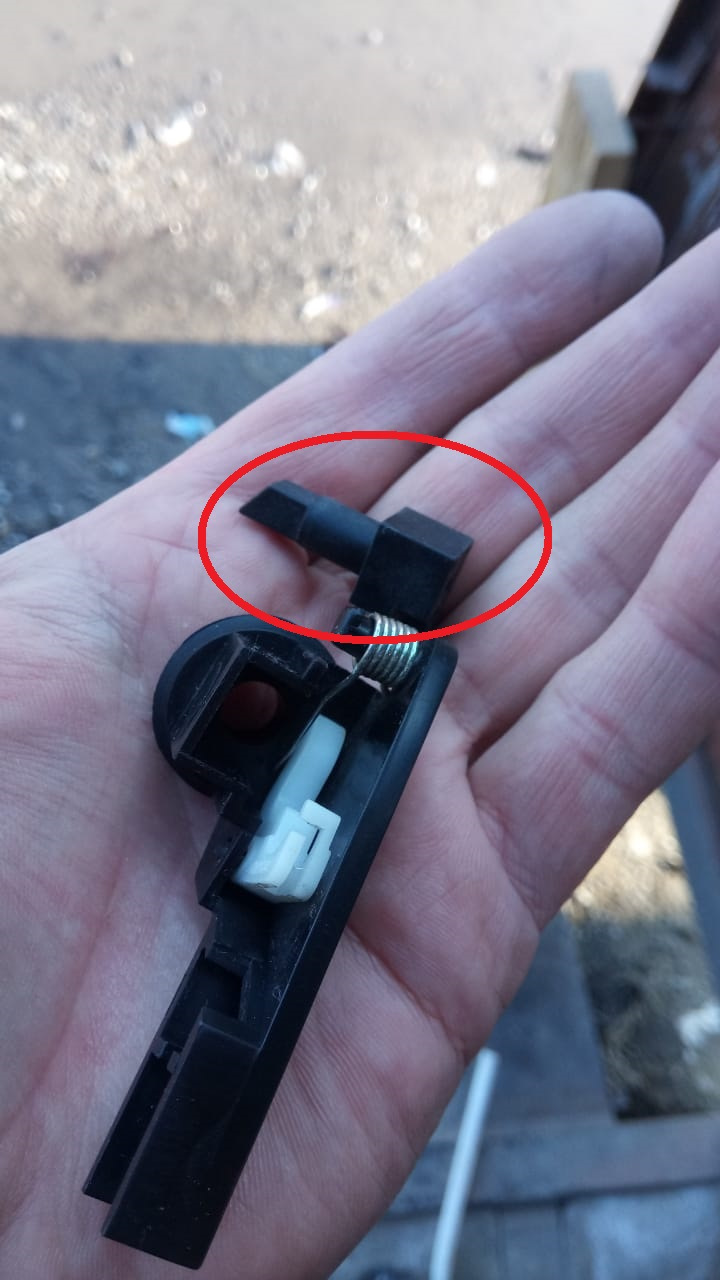

Язычок защелки, как выяснилось, остался целым, но улетел во внутреннюю полость крыла. Минут 15 ушло на попытки выудить его – пространство там узкое. В итоге отстегнул вентиляционный клапан в крыле и «выдавил» его в сторону бампера, рука без проблем достала до дна и язычок был извлечен. Вентиляционный клапан легко вернул на место.

Установил язычок обратно в механизм. Головной боли стало в два раза меньше)))

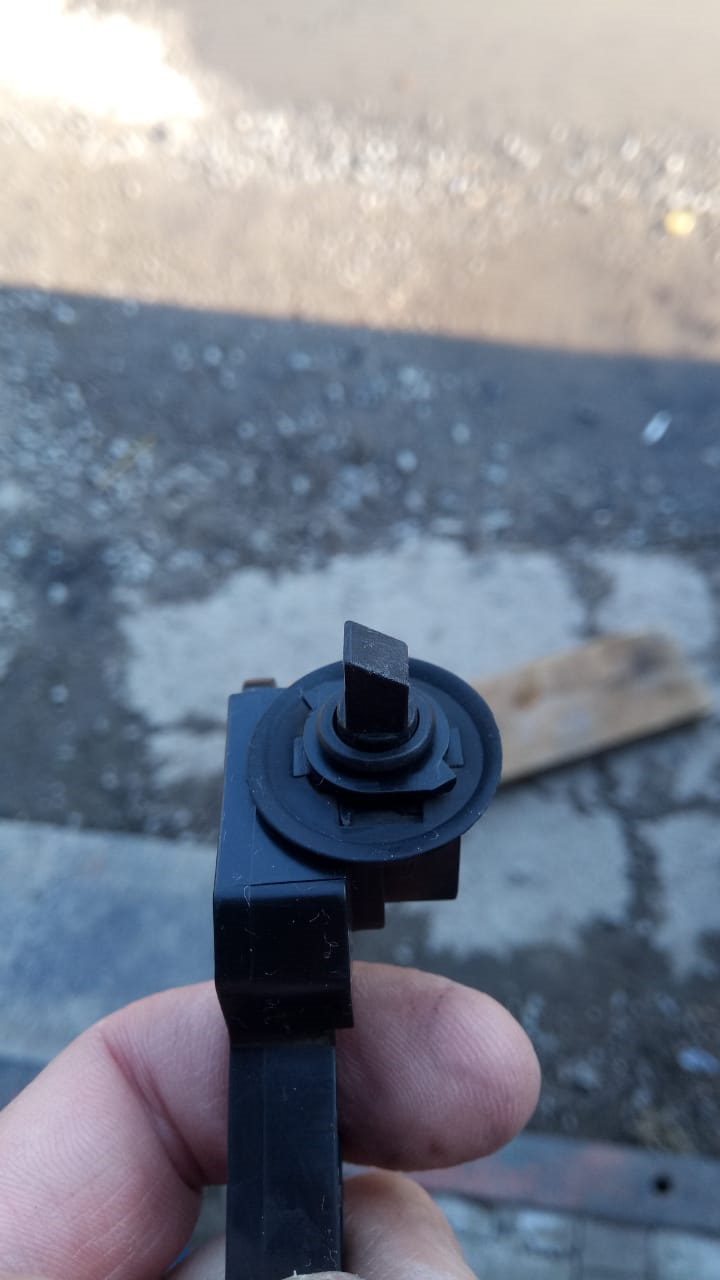

А вот механизм отпирающего штыря был сломан.

Пришлось восстанавливать пластиковый «рабочий орган». Далее на фото всё думаю будет понятно.

Источник

Лючок бензобака своими руками

Жизнь распорядилась так, что я являюсь счастливым обладателем автомобиля ВАЗ 2107. Несмотря на все свои недостатки, обусловленные разработкой более чем полувековой давности, «семерка», тем не менее, выполняет основную задачу автомобиля – перевозит людей и грузы.

Помимо прочих недостатков, с которыми можно как-то смириться или привыкнуть, есть у «классики» очень неприятный момент – с нее периодически сливают бензин.

Ну и правда, что же не сливать-то? Бензобак расположен под правым задним крылом машины, горловина бака очень короткая – туда запросто можно засунуть шланг и «подсосав», слить почти весь бензин в ведро или канистру. Лючок бензобака не имеет никакого механизма запирания, пробка в штатной комплектации тоже просто закручивается и все. Сигнализация при открывании бензобака обычно не работает. Идеальная машина для бензиновых воров.

Это у современных машин расположение бака и заливной горловины такое, что бензин невозможно слить физически. А у «классики» — пожалуйста. Вот и ездят по ночным дворам «товарищи» с канистрами, выискивают спящие «Жигули» — и сливают с них бензин.

Жертвой бензосливщиков несколько раз становился и я. Машину на ночь я оставляю под окном, не сказать, что во дворе – в пространстве между домами, вместе с несколькими соседями. Место там удобное – от детской площадки далеко, машин ночует немного и все знакомые, проблема грязи весной и после дождей решена радикально – вместе с соседом купили машину щебня и оборудовали место под 5 машин. Импровизированная стоянка прекрасно видна из окна. Но это днем. А темными ночами деятели шланга и канистры без особого труда и боязни тихо по-вампирски высасывают бензин из спящей «семерочки».

Первой мыслью было, конечно, стандартное решение – пробка с ключом, или с эксцентриком, или с кодовым замком. Благо, в продаже их сейчас огромное количество, разных производителей. Вердикт – даже пробовать не стоит. Все пробки ломаются/скручиваются опытными вампирами на «раз». А неопытные еще и могут испортить лакокрасочное покрытие вокруг бензобака, отковыривая непокорную пробку чем-то типа гвоздодера.

Идея как-то закрыть лючок бензобака сразу же была признана несостоятельной – все, что закрыто, хочется открыть, расковырять, закрытый лючок будет только раззадоривать преступников. Также были отвергнуты мысли вварить в бензобак сетку, чтобы нельзя было просунуть шланг; трубу с той же целью; установить капкан или самострел; залить в бак метанол или солярку, а в качестве бензобака использовать другой бак; уносить бензин с собой домой и т.д.

Нужно действовать просто, дешево и в рамках закона. Вампиры с канистрой пугливы. Достаточно совсем немного напугать их, чтобы они отказались от своего преступного замысла. Самое простое решение – напугать их имеющейся сигнализацией.

Приделать «концевик» к бензобаку было относительно несложно. Пришлось, правда, заменить в нем пружинку на другую, вытащенную из авторучки – штатная оказалась очень тугой, и лючок в закрытом положении не прожимал концевик.

«

Эффект оказался существенным. Несколько раз мне даже удавалось успеть увидеть из окна чувака с канистрой, панически улепетывающего от неожиданно «запиликавшей» машины. Но в один прекрасный день я снова обнаружил свою машину без бензина. Причина оказалось банальной – концевик окислился и не контачил.

Надо бы поставить вместо концевика какой-то закрытый контакт, идеально – микропереключатель. И тут я вспомнил, что в обычных автомобильных электрозамках уже есть эти самые выключатели.

Приделать электрозамок к лючку было делом техники. Сам электрозамок расположился между бензобаком и крылом машины, привернутый к планке, которая в свою очередь крепилась штатными винтами лючка. К лючку с обратной стороны был приклеен эпоксидкой довольно хитрой формы шарнир, в качестве тяги использовалась определенным образом выгнутая велосипедная спица. Теперь при открывании лючка бензобака шток электрозамка сдвигался и замыкал внутренний выключатель, сигнализация срабатывала.

Ну и конечно, если уже есть электрозамок, было бы совсем неспортивно его не использовать для автоматического закрывания лючка. А то ведь злоумышленник с крепкими нервами может открыть лючок, убежать в кусты, подождать, пока сигналка проорется, а потом спокойно подойти и слить бензин.

Чтобы такого не произошло, была собрана простейшая схемка с двумя релюшками и конденсатором. При появлении напряжения на сирене этим же напряжением заряжался конденсатор, при исчезновении напряжения первая релюшка отпускала якорь, переключая заряженный конденсатор на обмотку второго реле. Конденсатор разряжался на обмотку второго реле, в результате чего контакт реле замыкался на короткое время. Этого хватало, чтобы запитать моторчик электрозамка и закрыть лючок.

«

Теперь при оключении сирены (по времени или с брелка сигнализации) лючок бензобака, если он был открыт, автоматически закрывался. При следующем открывании лючка сигнализация срабатывала вновь.

Сливать бензин перестали. Как отрезало. Но мне не нравилось то, что друзья-вампиры с настойчивостью, достойной лучшего применения, лезли и лезли к бензобаку. Сигнализация срабатывала, очередной кадр с канистрой наперевес «изменившимся лицом бежал к пруду», но мне вся эта возня реально мешала спать. Бензосливщики ездили почти каждый день, как на работу. Причем я так и не понял, были ли это одни и те же люди с дырявой памятью (ну срабатывает тут сигнализация, не слить!) или разные «бригады» бензовампиров. Время от времени сливщиков не было неделю-две, и я уже думал, что наконец-то они поумнели – и все начиналось снова.

Следующим этапом в борьбе за собственный бензин стала установка прожектора (500 Вт).

Его я прикрутил на балкон и направил на стоянку. Для автоматического включения был взят набор из брелка-передатчика и приемника к нему, типа такого. Вещь отличная, работает на расстоянии около 100 метров. Поискав получше, можно найти уже готовое исполнительное устройство с релейным выходом, этим реле можно напрямую коммутировать прожектор. Я не искал, сам приделал выходной транзистор и реле. Последовательно с прожектором поставил устройство плавного включения лампы, продается в любом хозяйственном магазине. Для того чтобы лампа после включения через какое-то время выключалась, я использовал микроконтроллер ATtiny24 с простейшей программой. Брелок я соединил через советскую микросхемку – твердотельное реле РКП4А с микроволновым датчиком от старой сигнализации и разместил все это под обивкой потолка машины.

Теперь, когда кто-нибудь приближается к машине, включается прожектор. Ночью, в полной тишине и темноте это, видимо, производит должный эффект на людей с нехорошими намерениями. По крайней мере, сливщиков стало меньше. Трусливые (а их оказалось процентов 80) отсеялись. Как-то неуютно, видимо, сливать бензин, стоя в ярком пятне посреди кромешной темноты. Мало ли кто может из этой темноты выйти да и вообще – вампиры боятся света.

Сигнализация теперь срабатывает редко. Есть, конечно, особо смелые сливщики, которые несмотря на прожектор, лезут в лючок. Но эти надежно отпугиваются звуком.

Что еще можно сделать? В идеале хорошо бы всю эту нечисть повыловить и сдать в милицию. Правда, к милиции я отношусь более чем скептически, но все же – вдруг что-нибудь получится. Для того, чтобы это сделать – нужно поставить видеонаблюдение. Думаю все же когда-нибудь прикупить рекордер вроде этого этого, видеокамеру типа этой этой, вторую видеокамеру с радиоканалом (установить в машину, чтобы лицо хорошо было видно), винчестер и монитор – это и так есть. Тогда можно будет получать видеозаписи попыток слива бензина. Зафиксировать номера машин, на которых приезжают сливщики. Если повезет, сфотографировать лица. Написать заявление в милицию, переаттестованную в полицию, приложить все фото- и видеоматериалы. И ждать.

Данная статья не подлежит комментированию, поскольку её автор ещё не является полноправным участником сообщества. Вы сможете связаться с автором только после того, как он получит приглашение от кого-либо из участников сообщества. До этого момента его username будет скрыт псевдонимом.

Как известно на жигулях лючок бензобака вообще не замыкается, короче подходи кто хочет и сливай бензин. Крышки с замком мало кого останавливают да и не удобно постоянно бегать отмыкать, концевики на бензобак отпугивают но должна стоять сигнализация, и если открыли лючек, то придется идти его закрывать иначе не поставишь на сигнализацию.

Понадобится:

1) Электропривод (актуатор/соленойд) = от 100р.
2)Реле универсальное 4-х контактное = примерно 60р.
3) Примерно 5м одножильного провода = примерно 50р.
4)Тросик мотоциклетный
5) Кнопка открытия багажника 2112
6) Дрель со сверлами
7) Паяльник
8) клеммы типа “мама” = 3 р. шт.
9) изолента / термоусадка
10)шоколадка 2105-2107
11) сварка полуавтоматом

Данная доработка осуществлялась на ваз 2104, все работает, закрывается и открывается отлично! Здесь сильно расписывать не буду просто фото.

Далее закрепляем активатор, прикрутив его на один шуруп к ребру жесткости, примеряем тросик. Далее делаем пластину удерживающую тросик из жести. Еще мне пришлось установить пружину т.к стандартной пружины не хватало для возвращения тросика.

Потом ищете кто может приварить полуавтоматом. Единственный минус этой переделки! После сварки у меня обгорела краска с наружней стороны лючка 🙁

Вот так замаскировал обгоревшую краску 😀

Дальше провёл и поставил кнопку в салоне, конечно через реле…

Очень удобная и надёжная получилась поделка или доработка, лючка бензобака.

Автор; Костя Бородин г.Нижнеудинск, Иркутская область

и главный минус конечно, это хлопанье патриота ушами(лючками)
из-за постоянно ослабляющейся пружинной пластины)))
(тож подгибал но хватает не на долго)

для начала я защёлки разобрал, укоротил и приварил к движимой П-образной пластине
гайку для активатора

и тут села батарея на смартфоне(ай-яй-яй)

в общем…
к замку прилаживаем активатор
(активаторы самые дешёвые и лёгким ходом сердечника от руки(вжик-вжик)))

P.S.
не забудьте приклепать к уголку пластину с усиком(чтоб снаружи не открыли)
(усик в сторону замка — защёлки и лючка)
и напильником подгоняем до миллиметрового зазора
