149: Не заводится! Ремонт фишки датчика трамблера.
Давно опять не заходил. Как то уж получается, что захожу и пишу от поломки к поломке)))
Одной из частых проблем стала проводка. Уже третий раз за год нахожу обломанный у основания фишки провод.
Обычно этот обрыв довольно заметно влияет на поведение машины и в большинстве случаев диагностируется скрепкой, слава богу.
В этот раз случай был такой. Ехал в деревню с семьей. По трассе все нормально.
В городе иногда без-системно машина на 1 секунду полностью глохла и, так как это механика, как-то сразу на ходу заводилась. Сопровождалось все это очень резкими толчками и хлопками. Я в принципе сразу подумал на зажигание/свечи/провода.
Каким-то чудом доехали до деревни.
С утра начал искать причину. Диагностика скрепкой ничего не показала.
Машина заводилась и нормально работала.
Начал искать причину по старой схеме( по которой находил предыдущие обрывы датчиков).
По очереди на заведенной машине шевелил проводки на датчики.
В какой-то момент, при прикосновении к датчику на трамблер машина мгновенно заглохла.
Обычное дело. Незаметно, у самого основания, обломился провод на фишку. Видимо на неровностях дороги он иногда отходил совсем и машина глохла.
Как и в прошлые разы, пришлось разбирать фишку, вытаскивать коннектор(или как там эта штука называется) и заново соединять с проводом.
Восстановление фишек/штекеров/разъемов/проводки (тема будет дополняться)
С момента покупки многие штекера разъ.баны/сломаны пред.хозяином, в частности на фарах, на топливном насосе, на дмрв и тд.
Потихонечку заменяю, т.к. иногда они могут отходить. Буду в одной теме заменять и дополнять.
Для этого вам очень пригодится такой наборчик:
И чтобы вероятность появления сломаных разъемов была меньше — обязательно прикупите:
3. ФИШКА ДАТЧИКА ДАВЛЕНИЯ МАСЛА
01.11.2020 восстановили штекер к датчику давления масла, просто провод под корень оторвался (сгнивший), артикул фишки 1j0973081 (он одноконтактный и внутри очень маленькая «мама», поэтому с других фишек было не взять ее, а из родной фишки вытащить не получилось), и купили оригинальный рем.комплект к нему (Артикул 00979131e)
4. ФИШКА К ДАТЧИКУ КАПОТА
Был оборван пред.хозяином и не подключен.
Оригинальный артикул его 1j0973702 и стоимость 262 руб (без пинов), но я решил упростить задачу и взять сразу с проводами/пинами/уплотнителями с артикулом TE 7821600 за 277рублей.
5. ФИШКА К ДМРВ ( 4 контакта)
1J0919231 — стоит 262 рубля (без пинов), но также заказал TE 7740944 (c 4пинами, Уплотнителями, проводами) за 169 руб.
6. ФИШКА К МОТОРУ ТРАПЕЦИИ ДВОРНИКОВ ( 4 контакта)
1J0973724 = CARGEN AX6564S (147 руб если нужно только фишка, и будете распиновывать свою — что я и заказал), или же TE 7821604 (если нужен набор фишка+пины+уплотнители)
7.ФИШКА К НАСОСУ 4 МОШИОН
1J0919231 = WENDERW WERR0217 (просто фишка), либо же также набор TE 7740944 (фишка+4пина+4уплотнителя)
«132»Замена фишек датчика ABS и масла с фильтрами.
Приветствую вас мои друзья и читатели БЖ.

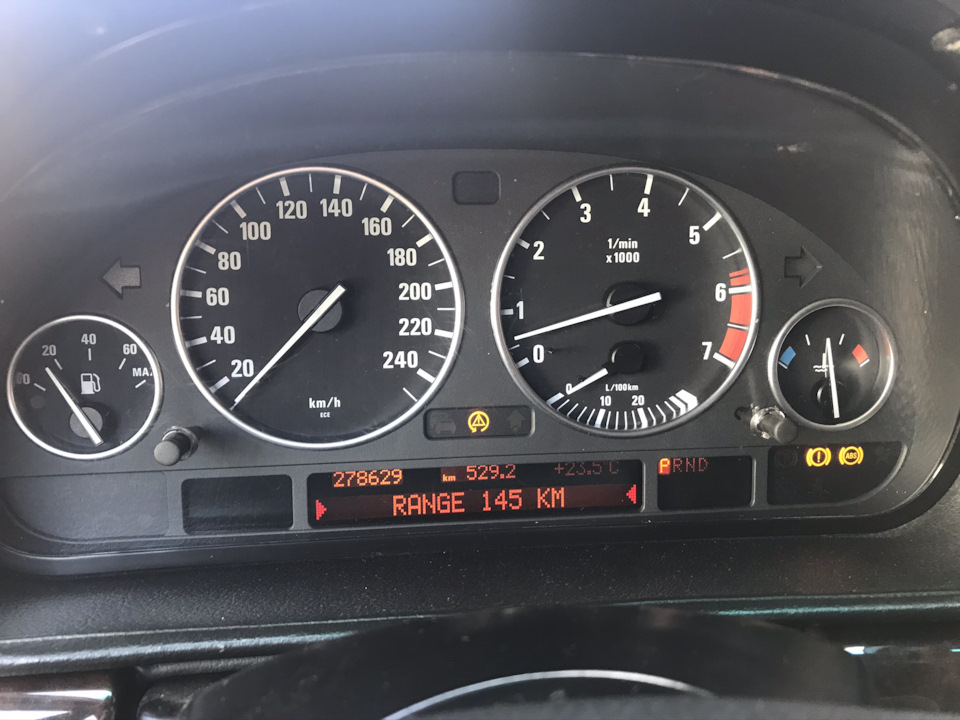

В последнее время у меня появилась проблема, а именно при торможении в ногу отбивает педаль тормоза(типа когда срабатывает ABS) на приборке загорается гирлянда и перестаёт работать спидометр.
Года 3 назад такая проблема была и виной всему был задний левый датчик ABS, я его заменил на оригинальный б/у и все было прекрасно до сегодняшнего дня.
Машину когда глушу, оставляю на некоторое время и снова завожу, то ничего не загорается до первого светофора.

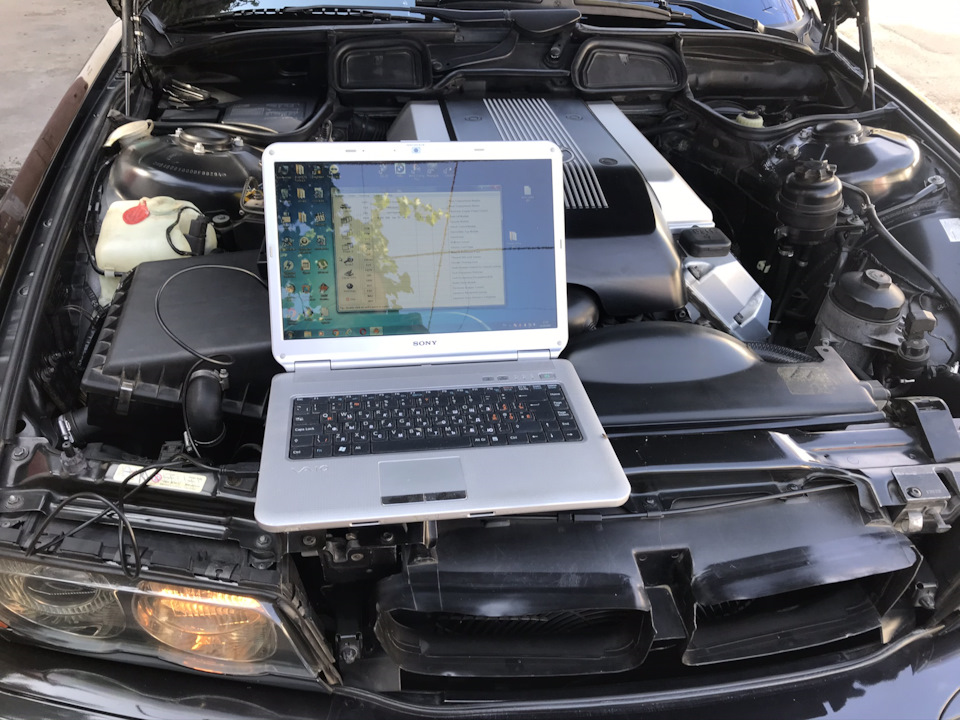

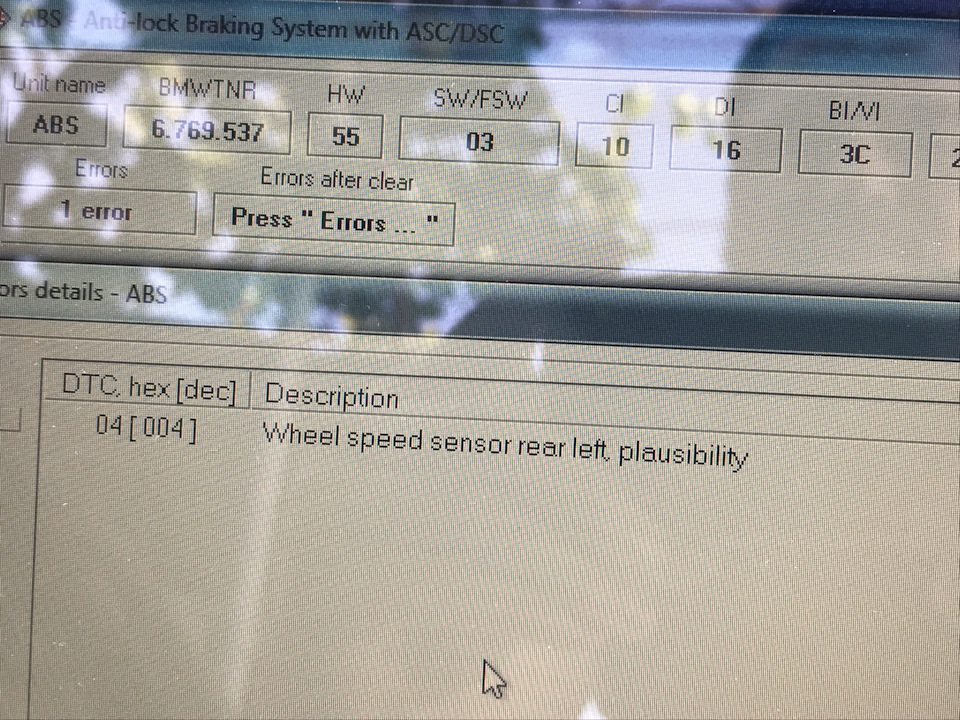

Диагностика показала как я и предполагал задний левый датчик ABS.
Тут меня выручил товарищ бмвист и подогнал в качестве подарка оригинальный датчик ABS б/у, но рабочий и я решил его подкинуть, глянуть изменится ли что то.

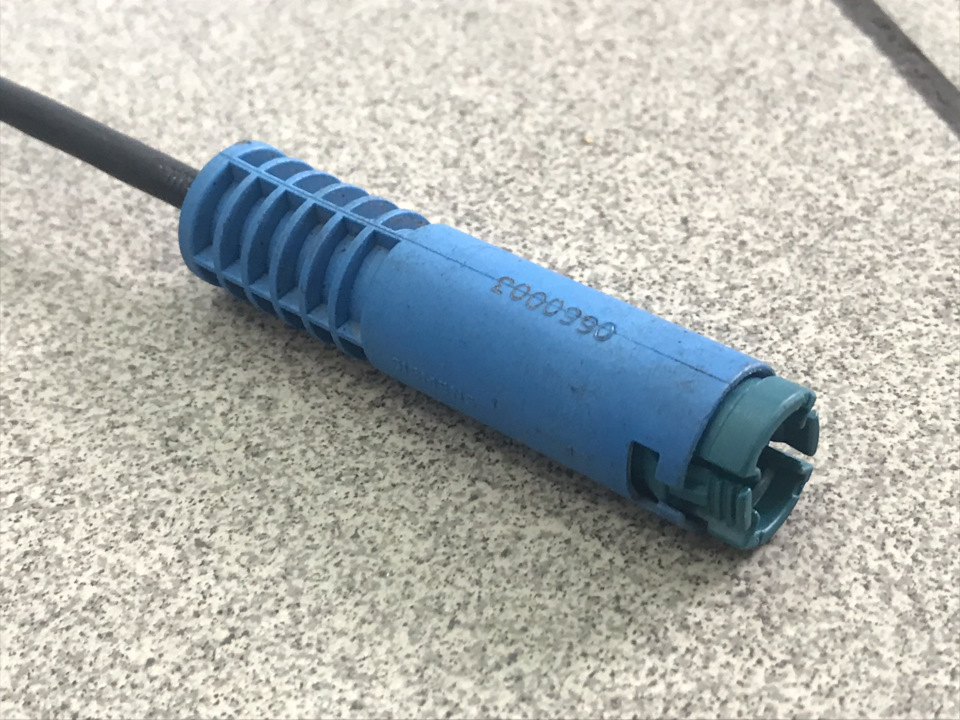

И тут я вспоминаю что 3 года назад когда меняли датчик, фишка которая на него одевается у меня была в ужасном состоянии и там я изолентой ещё перематывал её.

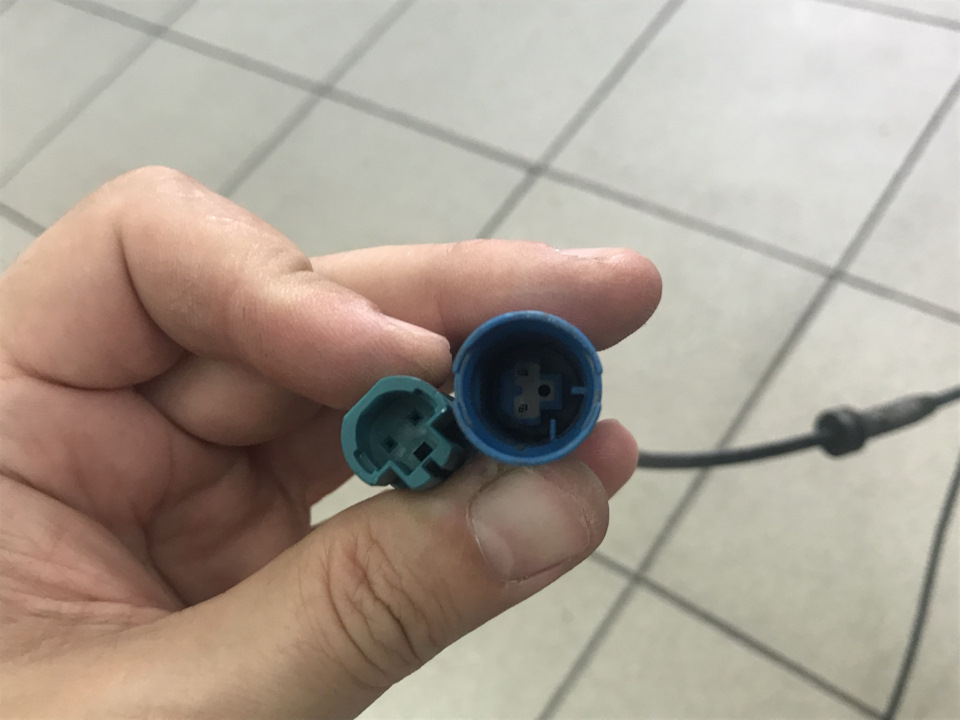

Поэтому решил раз такое дело, поменять новые фишки.По ЕТК их в е38 не нашёл но нашёл по схеме в е53, они идентичны.
—————————————

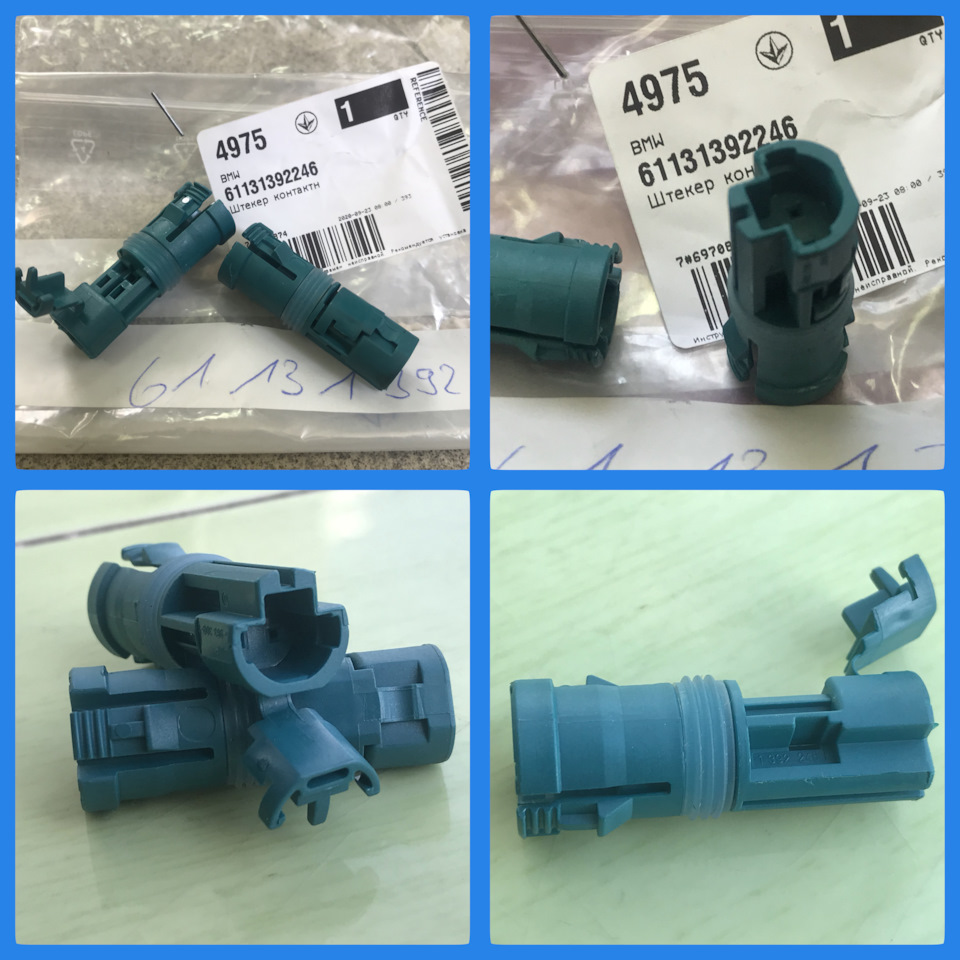

Её номер 61 13 1 392 246
—————————————

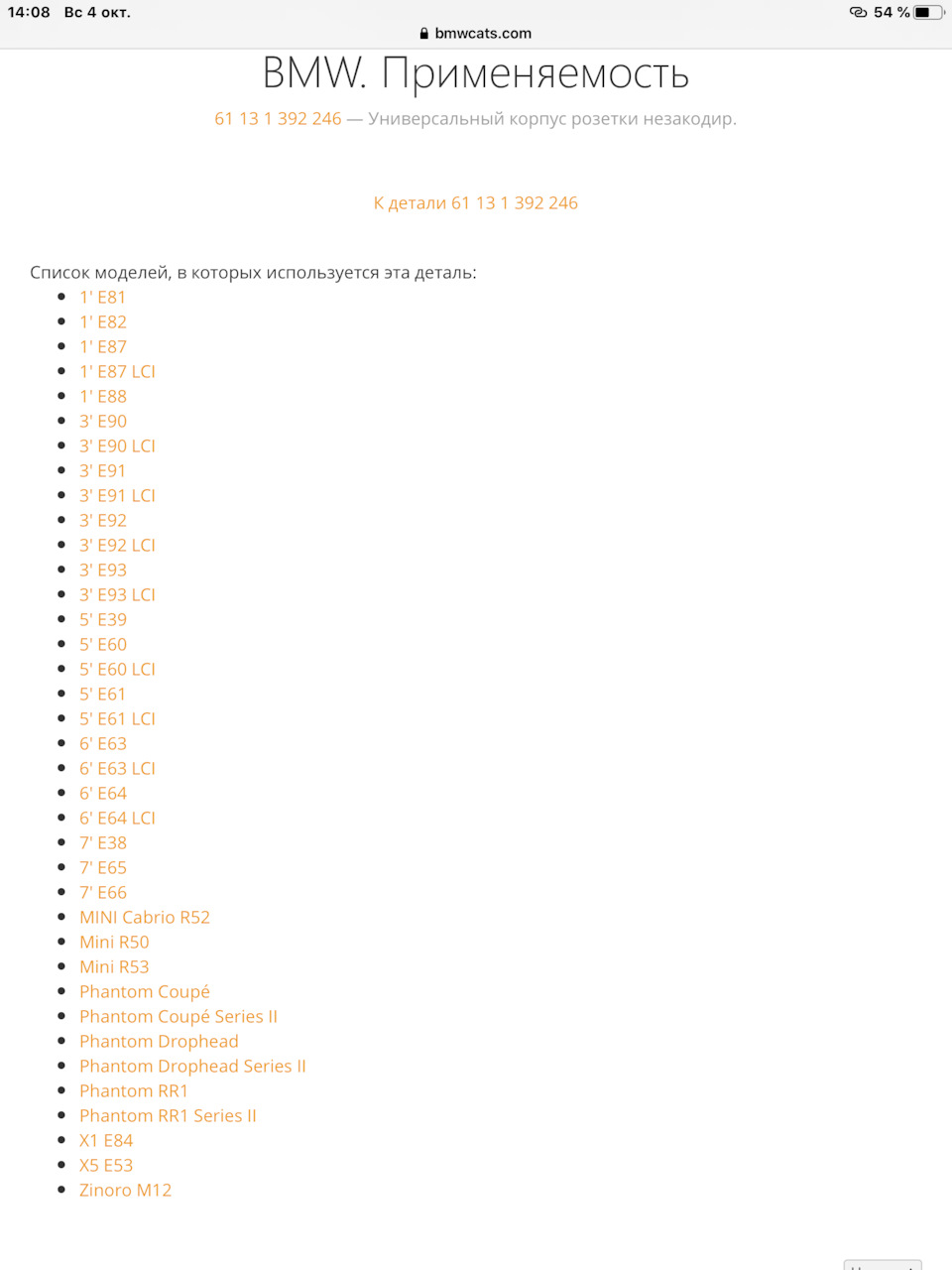

Применяемость её во многих моделях BMW и было заказано для начала 2шт.
Выбрал время и занялся заменой.Снял заднее левое колесо чтоб удобно было заменить фишку.

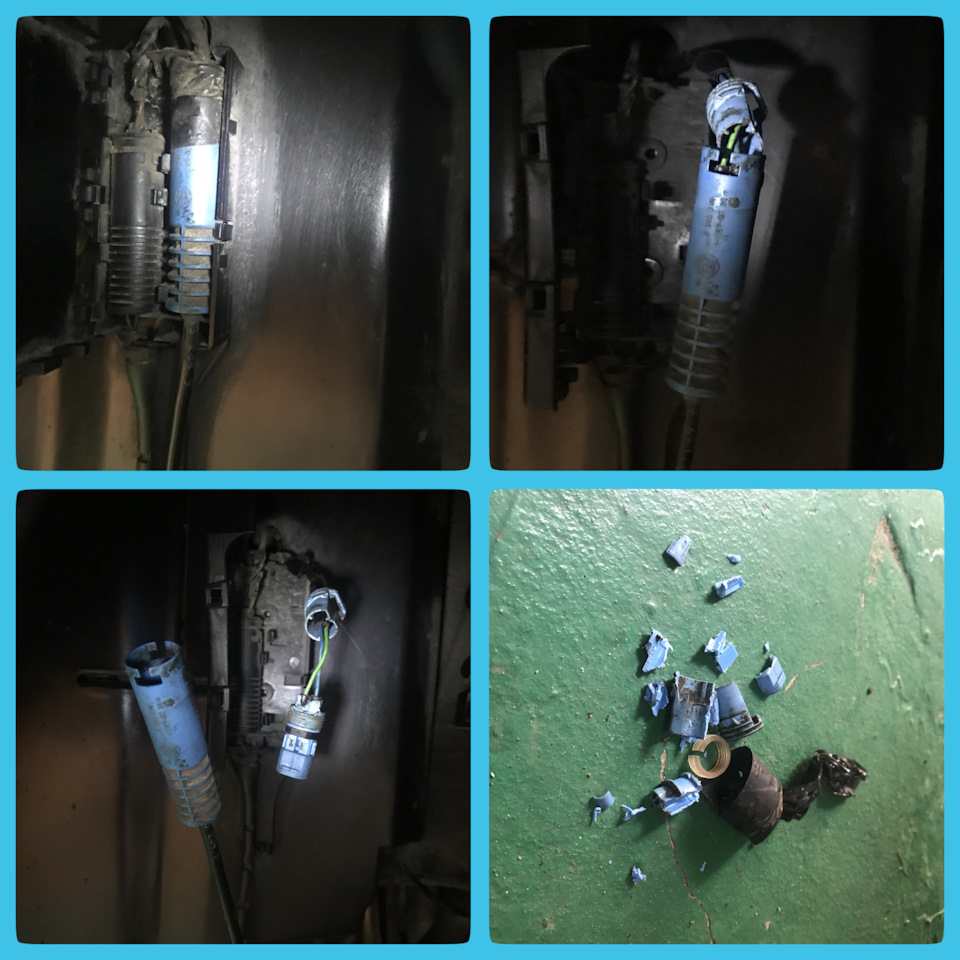

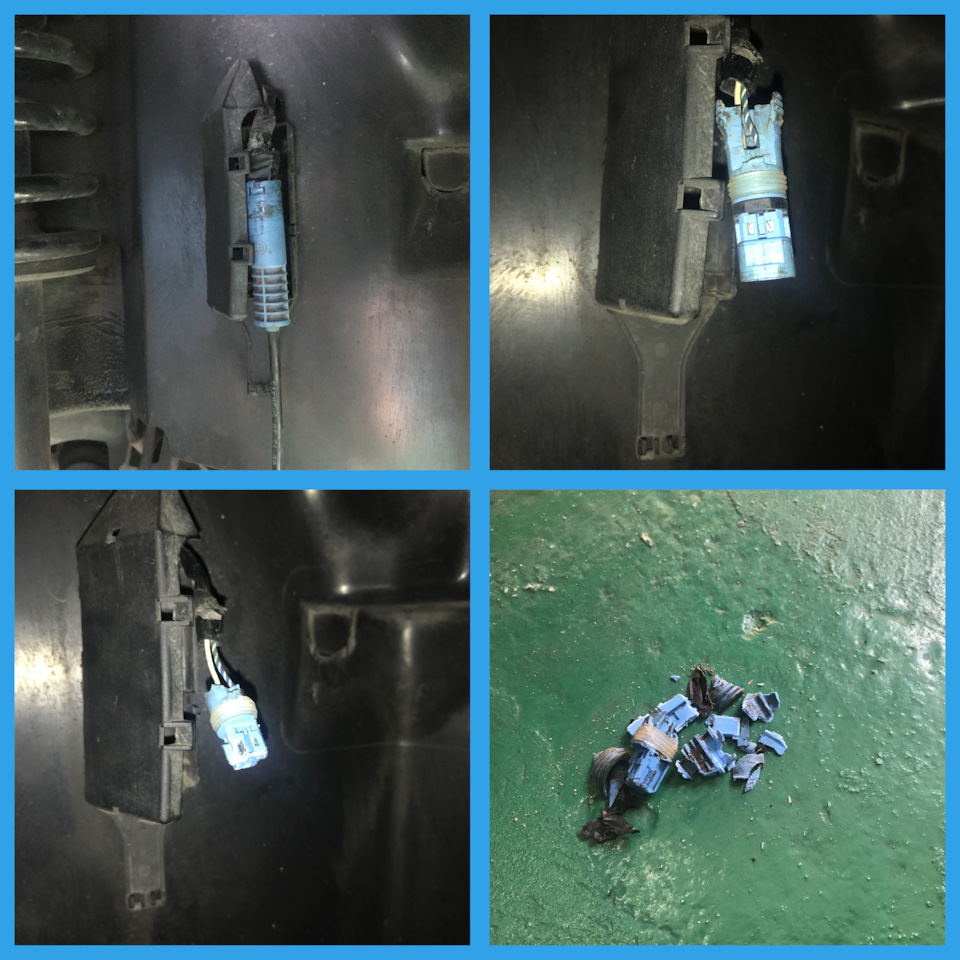

Вот и наша фишка датчика ABS и как видите в плачевном состоянии.Кусачками осторожно отламывал пластик, чтоб не зацепить контакты.

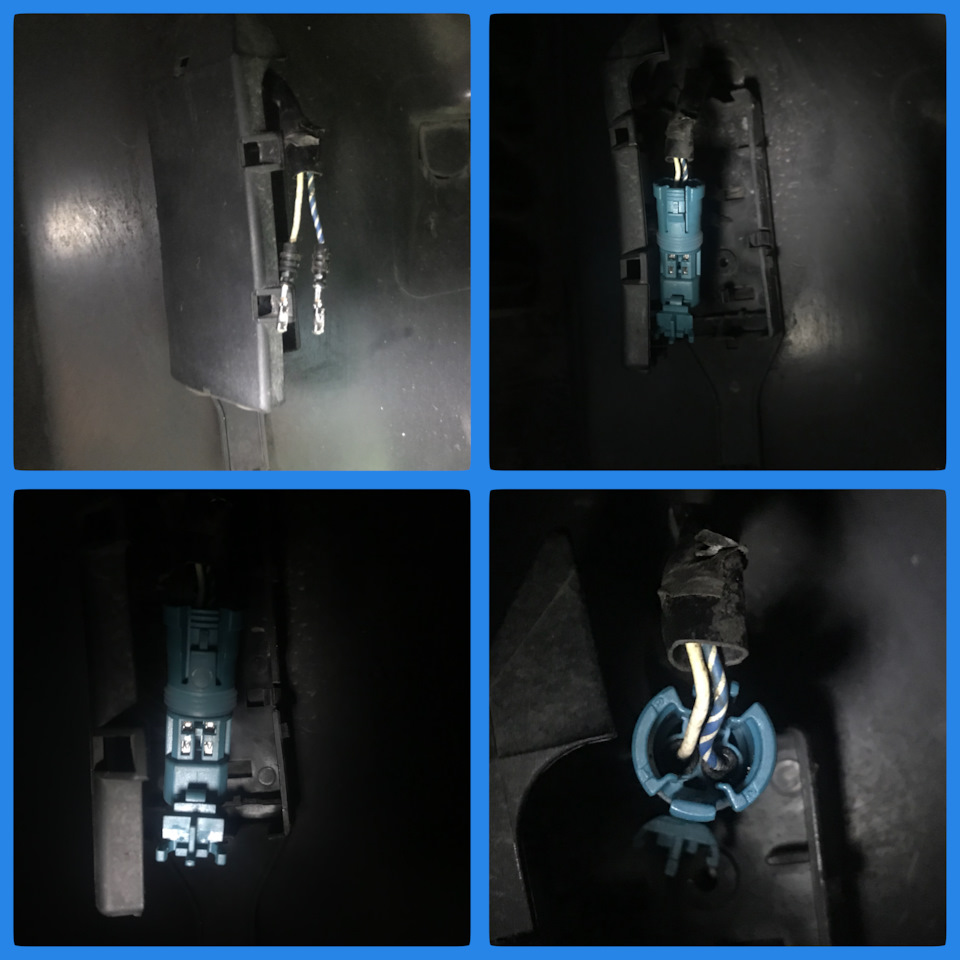

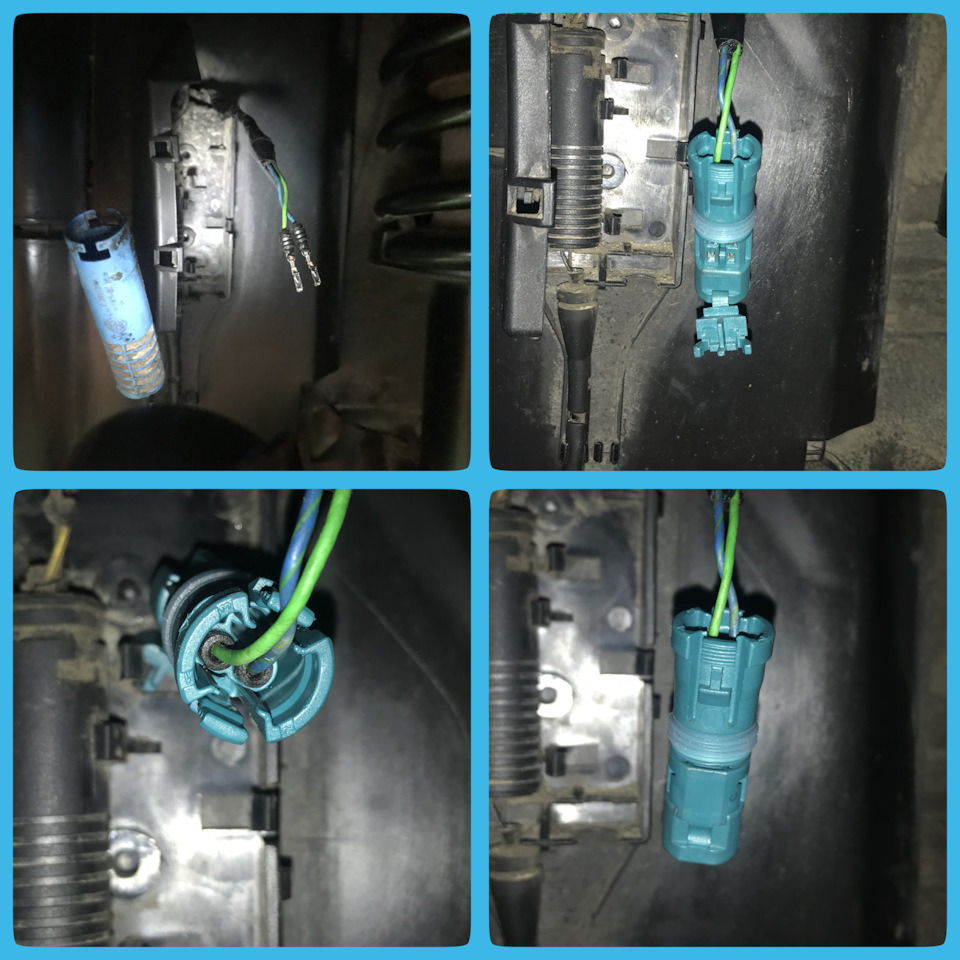

Вот наши пины, запоминайте расположение их, чтоб не перепутали местами.Далее вставляем их в новую фишку, чтоб защитные резинки зашли до конца.

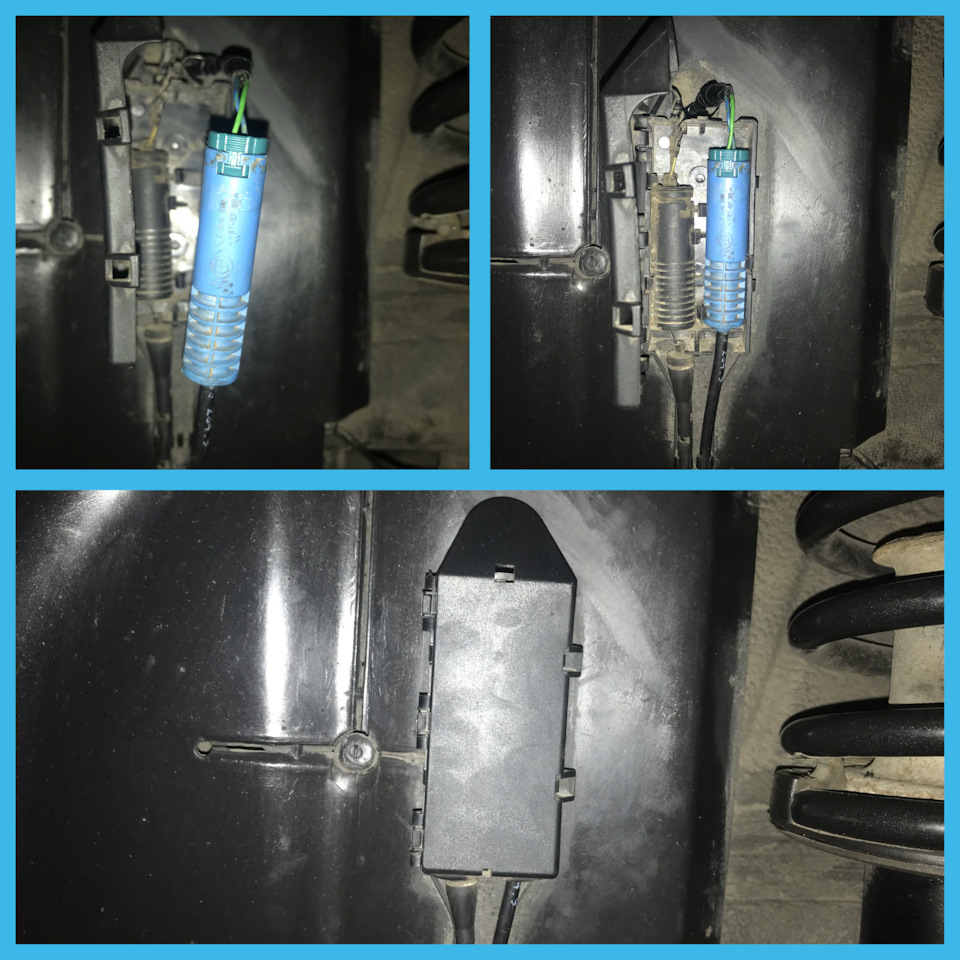

Защёлкиваем пластиковый элемент на фишке, который фиксирует пины и вставляем в фишку датчика ABS.
Все левая сторона готова и можно переходить к правой задней стороне.

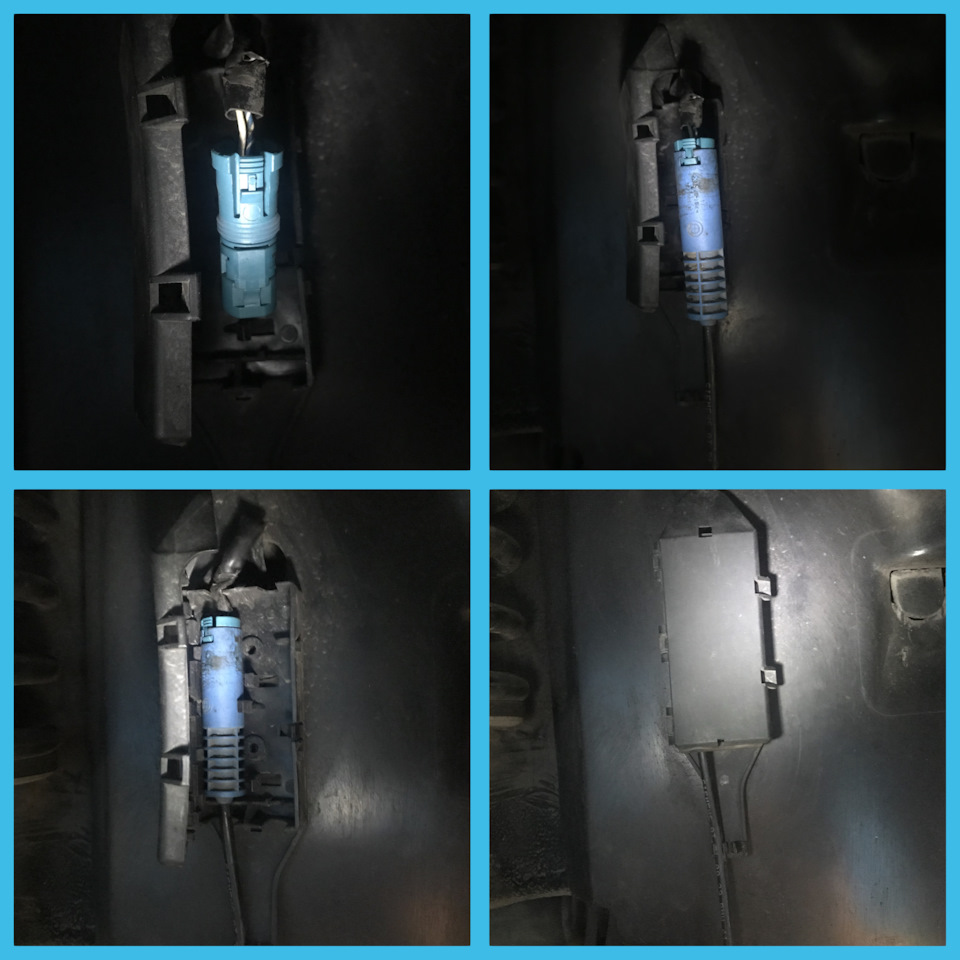

Тут состояние фишки ещё плачевнее и кусачками так же аккуратно отламываем пластик чтоб освободить пины.
Ну и далее производим такую же процедуру как и с левой стороны.
После замены новых фишек я ездил 2-3 дня и ошибка больше не выскакивала и тормозил Семён отлично, поэтому менять датчик ABS не было необходимости.
Так что если у кого то появится проблема с гирляндой ABS на приборке, советую проверить состояние фишек на датчики ABS, чтоб не попадать на сам датчик.
Соединение проводов в авто: пайка, скрутка, обжим?
Этот вопрос посещает, пожалуй, каждого, кто впервые сталкивается с задачей самостоятельного дооснащения своего любимца всякой, полезной для авто, всячиной.
Я не был исключением, и прежде чем шаловливыми ручками лезть свеженький продукт немецкого автопрома, решил основательно подготовиться, дабы не кусать потом локти.
Основные требования к соединениям я бы обозначил следующие:
— физическая прочность;
— электрическая надежность (низкое сопротивление);
— во многих случаях герметичность.
Рассмотрим по порядку основные варианты:
Пайка
Главная проблема здесь — активное окисление соединения в условиях уличной эксплуатации, что в конце концов приводит к разрушению соединения. Конечно, можно защитить соединение, но в этом случае затраты времени и сил будут неоправданно большими. К тому же, концерн VAG официально запрещает использование пайки при ремонте. На изображении ниже:
1. Официальное руководство по ремонту ElsaWin для автомобилей VAG группы
2. Программа для саморазвития для механиков автомобилей всё той же VAG группы SSP-91
3. Указание для службы сервиса по установке дополнительных электрических аксессуаров TPI 2028026
Отбрасываем этот способ соединения и идем дальше.
Дополнение 1:
В каментах многие защищают пайку как вид соединения.
Вынужден пояснить: я не против этого соединения. Если его правильно выполнить, скорее всего оно переживет автомобиль. НО — далеко не у каждого хватит знаний и опыта для этого! Да и для опытного человека пляски с паяльником под торпедой — весьма сомнительное удовольствие. Именно поэтому я читателям не советую этот метод.
Дополнение 2:
Если вы в своих силах уверены и намерены пользоваться именно пайкой, то вот вам рецепт от FirstHant :
Если нужно качественное, надежное и долговременное соединение-
— провода зачищаем и правильно скручиваем
— качественно пропаиваем. (паяльники на 12 вольт — не редкость, как и преобразователи 12-220)
— удаляем остатки флюса
— соединение промазываем специальным полиуретановым или цапон-лаком
— затягиваем в термоусадку
— фиксируем соединение с двух сторон
Дополнение:
В каментах FirstHant отлично расписал процесс изготовления правильной скрутки:
если правильно делать — зачищать на пару сантиметров, провода скрещивать, отступив 5 мм от изоляции и зачищенный конец наматывать плотно, виток к витку на другой провод, т.е. от места «скрещивания» до изоляции. Такая скрутка механически прочная, растянуть ее невозможно — только оборвать провод. Провода обязательно должны быть из одинаковых металлов. Для защиты от окисления можно смазать густой смазкой, без фанатизма.
Зачищать лучше специальной приспособой, типа такой www.chipdip.ru/product/ht-766-tl-766/. Сила сжатия регулируется, в зависимости от прочности изоляции.
Наружные соединения защищать изолентой нельзя! Собирается под ней влага, уходит плохо, соединение быстро разрушается.
Обжим
Важное замечание: практически все производители рекомендуют именно обжим в качестве основного способа соединения проводов при ремонте, VAG группа — в том числе (с применением оригинальных соединительных муфт — о них ниже).
Плюсы:
— простота соединения;
— физическая прочность соединения;
— при использовании особых муфт — изоляция+герметизация одним действием без использования дополнительных материалов.
Минусы:
— оригинальный провод придется резать;
— необходим кримпер — специфический (хоть и не сильно дорогой) инструмент;
— оригинальные муфты хоть и очень хороши, но дОроги — стольник за штуку +/- (благо, теперь есть аналоги).
К этой же категории отнесу прокалывающие ответвительные зажимы. О них дальше.
Долго для меня было загадкой, как выполняются штатно соединения нескольких проводов внутри жгута. Выглядит такое соединение вот так:
И вот недавно наткнулся на видео, как это работает:
Так или иначе, очевидно, что «на коленке» повторить такое соединение не получится, поэтому продолжаем.
Процесс соединения проводов обжимом
Для соединения используются муфты. Вот они:
Муфты бывают изолированные и неизолированные. Будем использовать изолированные.
Изолированные бывают как минимум двух видов: с пластиковой изоляцией (доступны повсеместно за копейки) и с термоусаживаемой изоляцией.
Особенность её в том, что снаружи термоусадка, а внутри слой клея-герметика. Сначала зажимаем, потом усаживаем до выступания с торцов муфты клея. Соединение получается надежным, изолированным и герметичным. Такие муфты поставляются в оригинале VAG-ом, на них маркировка производителя DuraSeal.
000 979 940 — Муфта соединительная для проводов от 0,35 до 0,5 кв.мм
000 979 941 — Муфта соединительная для проводов от 0,5 до 1,0 кв.мм
000 979 942 — Муфта соединительная для проводов от 1,5 до 2,5 кв.мм
Дополнение 0:
Для подключения к проводке есть еще один способ, позволяющий полностью сохранить оригинальную проводку, но требующий инструмента. Он будет описан в конце статьи.
Дополнение 1:
С удивлением для себя обнаружил, что есть аналоги от боша, причем намного дешевле VAGа!
Bosch 1 987 532 035 — 0,5-1,0мм
Bosch 1 987 532 000 — 0,5-1,5мм
Bosch 1 987 532 001 — 1,5-2,5мм
Bosch 1 987 532 002 — 4,0-6,0мм
Дополнение 2:
Не так давно наши китайские друзья научились делать аналогичные вещи. Заказать можно, например, вот тут. Ценник, не очень китайский, но в РАЗЫ дешевле оригинала. Герметика внутри чуть меньше, чем в оригинале, но в целом работают как надо. Маст хэв)
Кримпер (он же пресс-клещи) нужен с насадкой «под изолированные наконечники» (если покупать, то лучше брать с трещеткой для фиксирования на определенном моменте зажима — несколько упрощает манипуляции).
Постановка задачи:
№191 Замена штекера прикуривателя автомобильного компрессора
Всем привет!
Еще в далеком 2007 году (при покупке машины) был приобретен автомобильный компрессор Тайфун, модель 403. Фирма вроде отечественная, но компрессор сделан в Китае.
В силу не частого использования компрессор сохранился в отличном состоянии, и претензий по его работе не было никаких (кроме манометра). НО, я разломал штекер прикуривателя. Причем уже давно (то ли наехал, то ли уронил что-то), но замотал изолентой и так он жил более-менее, но недавно, в суматохе когда я пробил два колеса, штекер разломался окончательно, включая резьбу гайки плюсового контакта
Жалко из-за штекера менять весь компрессор, при условии, что его механическая часть работает исправно. Тем более, что такой или аналогичный компрессор будет стоить более 2 тыс. руб. А нужен то он редко, чтобы тратить лишние деньги.
Поэтому было решено попытаться заменить штекер прикуривателя на новый, в крайнем случае переделать на «крокодилы», для подключения напрямую от аккумулятора.
В 90% случаев, когда вы придете в магазин за штекером прикуривателя, вам будут предложены два таких варианта, либо их производные
О том, что штекер номер 2 не пригоден для моих целей, мне сказал еще продавец в магазине. Но я его все-таки купил, а заодно взял и рекомендованный продавцом вариант под номером 1. Вариант 2 меня привлек тем, что в нем уже встроен предохранитель, и вообще он очень похож на тот, который был на моем компрессоре с завода (там тоже предохранитель внутри штекера находится). НО, при ближайшем рассмотрении выясняется, что в новом штекере и пластик какой-то хиленький, и металл контактов тоньше, и пружина тоньше и предохранитель установлен на 3А, как бы намекая на расчетную нагрузку.
Поскольку продавец посеял во мне зерно сомнений, то я решил почитать, что народ по этому поводу пишет, явно не я первый не я последний меняю штекер. А народ пишет, что при подключении через этот штекер чего-то мощного, вроде компрессора (а мой потребляет 14А по характеристикам), тут же сгорает предохранитель внутри штекера. Народ идет и покупает на 10А предохранитель, опять сгорает. Берут на 15А, и тут уже сгорает штекер…
Поэтому я решил научиться на чужих ошибках и отложить этот штекер для более подходящего использования.
Переключился на другой вариант штекера, он внутри до безобразия прост и монолитен
Единственный нюанс – к этому штекеру надо докупать внешний предохранитель (если, как в моем случае, он не встроен в сам компрессор).
Следует отметить, что штатный предохранитель в самой машине на прикуриватель и розетку стоит на 15А. То есть использовать что-то мощнее этого не стоит, такие компрессоры уже лучше через крокодилы на аккум цеплять.
Далее дело техники.
1. Припаиваем минусовой провод из компрессора к минусовой клемме штекера
2. Разрезаем плюсовой провод где-нибудь не очень далеко от штекера, даже не разрезаем а вырезаем кусок провода и на его место в разрыв припаиваем предохранитель
3. Припаиваем конец плюсового провода компрессора к «пипке» плюсового контакта штекера
В итоге получаем такое внешне неказистое, но полностью функциональное решение. На самом деле существует немало компрессоров где такое решение (предохранитель в разрыве плюсового провода) применяется уже с завода, просто выглядит поаккуратнее за счет проводов одного цвета и толщины.
Компрессор сразу был проверен накачиванием полностью пустого колеса от Нивы, все хорошо –штекер не греется, предохранитель цел, с розеткой проблем нет.
Позже я им накачивал с нуля свое летнее колесо на Элантре (спустило за время хранения из-за ниппеля), также никаких проблем не было.
Итого бюджет ремонта рублей 200, а хорошая вещь осталась в строю.
