Тема: Чем покрыть/залить плату для защиты от атмосферных явлений?
Опции темы
Подскажите, чем, помимо лака, можно покрыть плату? Силикон? Эпоксидка?
И еще, есть ли какойто готовый компаунд чтобы например залить полость вместе с платой, как это например делают в блоках розжига для автомобильного ксенона?
Я силиконом заливаю (обычный однокомпонентный прозрачный, написано нейтральный, за 2,5 уе туба).
У богатых людей большая библиотека. У бедных людей большой телевизор.(с) Дэн Кеннеди.
Туфта, даже от капель воды не защищает вообще, проверено.
У них 71ый уретан есть, как в аэрозолях, так и банках, он защищает, проверено, только вонюч зело.
Балончик не катит, некоторые контакты нужно оставить не залитыми, точнее разьем.
Обычный это какой, строительный типа чтоли, как для герметизации швов ванн?
Я делаю так: разъемы/подстроечники/панельки и т.п. я перед покрытием платы обклеиваю скотчем таким образом, чтоб не задуть в них лак. Потом задуваю плату лаком из баллончика. Когда подсохнет снимаю скотч с защищаемых деталей.
Но, как сказали выше, нитро лак в баллонах не особо защищает от атмосферных явлений. Слишком легко повреждается, не особо стоек к химии (даже спирт его в какой-то степени растворяет). Покрытие вторым слоем в некоторой степени увеличивает надежность, но для серьезных девайсов лучше использовать более стойкие лаки.
А если часть платы в эксплуатации до 80-90 градусов нагревается, да еще и циклами?
Кстати да, совсем забыл, рабочая температура до 70 градусов ).
еще есть цемент от тэнов и плавильных тиглей.
V R P, в гугле ищите компаунд для печатных плат. После этого ищите поставщика удобного вам. Обычно этим все и заканчивается, так как дорого, малый ассортимент, продают бочками. То есть обсуждать нечего, приходиться брать что дают.
У меня была подобная ситуация, предложили минимум 20 литров. Пришлось изменить конструкцию блока. Причем радикально.
Как вариант, посмотрите на продукцию „Сурел„ из С.-Питербурга.
Да. И кстати температуру вроде держит. По крайней мере паяльником не так просто расплавить (застывший) на 200 градусах. Но у меня нет таких приборов, в которых бы так грелось, как у Вас.
У богатых людей большая библиотека. У бедных людей большой телевизор.(с) Дэн Кеннеди.
Можно просушить феном, если надо быстрее.
Только без фанатизма.
У богатых людей большая библиотека. У бедных людей большой телевизор.(с) Дэн Кеннеди.
Можно, нам проще, печка внешне по типу муфеля, но не 600 градусов, а всего 60-70.
Туда пачку плат и часа на 4 перед лакировкой, а после лакировки на пол часика.
У нас тестирование жестокое, особенности эксплуатации. Перепады температур, возможность выпадения конденсата, солевые испарения, всякие уксусные испарения.
Ну и может порвать магистраль да залить платы натурально всякой мутью.
Платы покрытые plastic-70 после обрызгивания начинали глючить уже через минуту вроде.
Да и внешне разница покрытия относительно уретана очень даже заметна.
А так,на один раз можно массу вариантов придумать. В 90ых в копейке задолбало меня реле напряжения генератора, электронное.
После очередного ремонта залил все тупо лаком для ногтей, релюха пережила не только смену владельца. Лет 6-7 про эту релюху никто не вспоминал, а потом тачку угнали.
Защита электронных плат от влаги
Автомобильные устройства особенно требовательны к их защите от влаги. Она вызывает различные окислы, которые ведут к необратимым последствиям. Для защиты плат я использую компаунд собственного приготовления на основе парафина и термоклея из китайского пистолета.

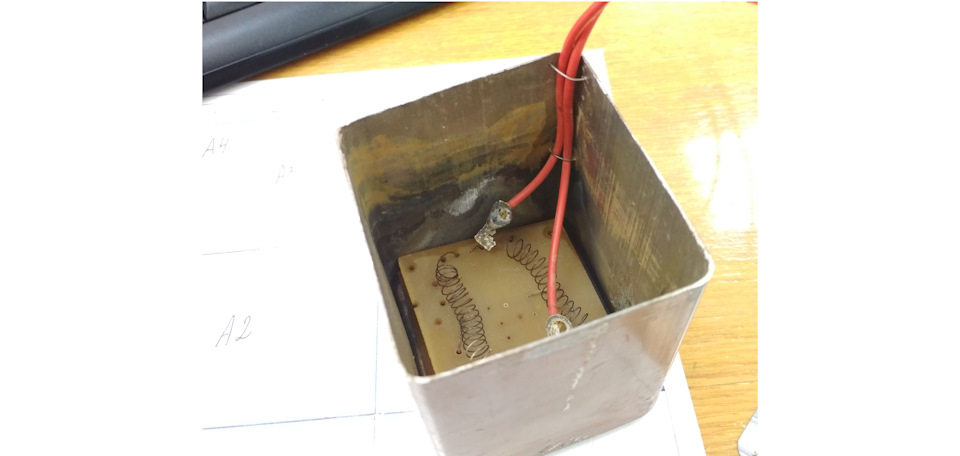

Для его приготовления и хранения отлично подошла емкость от советского конденсатора. На дно положил две нихромовых спиральки в параллель (сопротивлением
4Ом каждая), которые подключаются к блоку питания 12В. Нарезаем в емкость парафин, термоклей мелкими кусочками, разогреваем и хорошо размешиваем до однородной консистенции (благо разница в плотности этих материалов невелика). Пропорции я беру 1 часть парафина, 2 части термоклея. Чем больше термоклея, тем прочнее получается защита, но и возрастает усилие на элементах платы. Разогретый раствор получается текучим и обладает проникающей способностью.

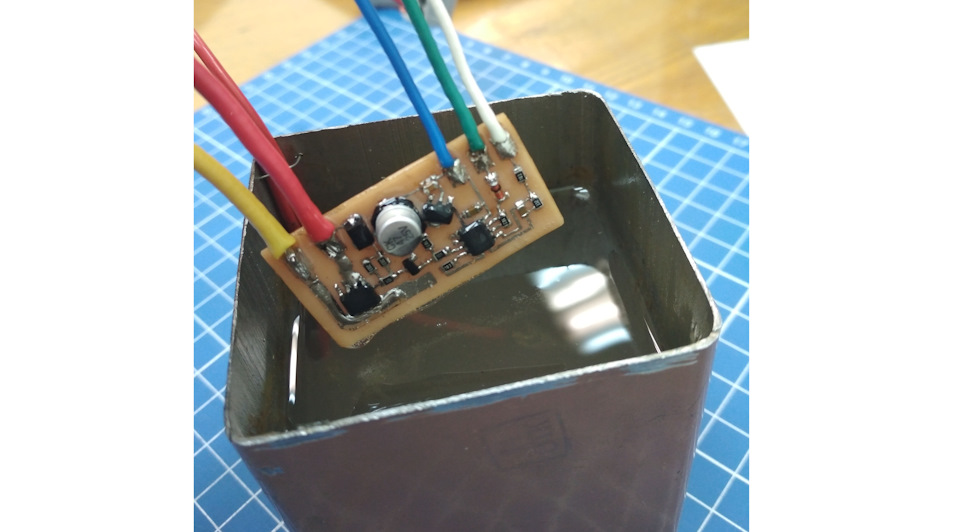

Для защиты платы я окунаю ее в емкость с горячим компаундом. Излишки стекают обратно в емкость. Застыв, поверхность платы получается матовой, и образуется прочная пленка, которая отлично защищает платы от замыкания дорожек, влаги, грязи и пыли.
Если необходимо произвести ремонт платы, нагреваем ее феном, компаунд стекает, а остатки смываем растворителем до первоначального состояния.
И ещё, дополнительный бонус – парафин отлично задерживает радиацию) Платы роботов, работающих в Чернобыле, заливались парафином.
Компаунд для электроники (нужна помощь)
Подскажите что за компаунд используют для заливки электроники?
Черный как на фото.
Комментарии 72
Компаунд имеет ещё и второе предназначение. Он предохраняет плату и детали от разрушения от постоянной тряски. Если не залить, то вся пайка рассыпается… Ножки отламываются.
Термоклей (китайские сопли) — говно. Пропускает влагу на месте стыка с другим материалом.
Про уксусные герметики уже писали.
Цапон для ВЧ тоже нельзя применять.
если банально и колхозно, то Казанский силиконовый герметик. именно белый. только он застывает внутри долго. а так, у него и теплопроводность имеется, и не проводит. и отодрать потом не разрушая плату вполне реально.
Вот человек использовал компаунд для заливки платы
www.drive2.ru/l/6143396/
Вот несколько вариантов:
— чёрный термоклей
— чёрный герметик
— и совсем намертво — эпоксидка смешанная с опилкими резины. Опилки добываются на точильном круге.
эпоксидку не стоит потом точно не снять ее будет
Я использую «жидкую изоленту» фирмы Plasti Dip.
Есть Номакон-К3, мы его применяем для заливки когда нужен теплоотвод.
И еще используем Сурэл СЛ-КСТ, это авиационный силоксановый герметик.
Важно, что все они 2-х компонентные, основа + отвердитель. К электронике — нейтральные, заливаем приборы предназначенные для работы в среде взрывоопасных газов.
Plasti Dip выпускает «жидкую изоленту». Я ей платы тоже заливаю
Нет, на полном серьезе. Plasti Dip — это резина, а она как известно хороший изолятор. Ей не страшны ни перепады температур, ни влага, ни температура. Она очень хорошо подходит для этих целей. И ее кстати можно снять в любой момент для ремонтных или других работ. А не мучаться с отскабливанием герметика или компаунда.
Это «Термоклей» или (ЭтиленВинил-ацетат) продаётся в стержня для термопистолета. Сам пользовался прозрачным но цветов много. Покупал здесь от 1 кг. www.termoplav.ru
Все, которые продаются в автомагазинах (ABRO и т.д.) — уксусные.
Всегда заливаю черной герметик — прокладкой и не парюсь!
Гр*банный компаунд
Которые приходится убирать ради ремонта
Спец составы для снятия хрень
А эпл сует компаунд во все устройства
Микросхему хрен поднимешь
Мой тебе совет, упрости жизнь чуваку, который будет это ремонтировать, не лей ничего на схему
Герметизируем корпус
Гр*банный компаунд
Которые приходится убирать ради ремонта
Спец составы для снятия хрень
А эпл сует компаунд во все устройства
Микросхему хрен поднимешь
Мой тебе совет, упрости жизнь чуваку, который будет это ремонтировать, не лей ничего на схему
Герметизируем корпус
не совсем так. Любая почти герметично запакованная коробка сохраняет внутри влагу. А это еще хуже чем герметик. Если место действительно критичное и необходимо защитить медь от окислов то пользуюсь спреем лаком типа контактол. Правда сейчас он очень круто подорожал у нас.
Ну закинь ты в коробку горсть шариков силикогеля
Или другой абсорбент
Но не компаунд
С ним мучения одни при ремонте
да я в курсе. К стати тоже самое и с блоками в машинах. Иногда так заливают лаком что хрен компонент сдуеш. И вонючий падла этот лак при прогреве. 🙂
Гр*банный компаунд
Которые приходится убирать ради ремонта
Спец составы для снятия хрень
А эпл сует компаунд во все устройства
Микросхему хрен поднимешь
Мой тебе совет, упрости жизнь чуваку, который будет это ремонтировать, не лей ничего на схему
Герметизируем корпус
При чём тут эпл? Ещё десять лет назад все LG и гнусмасы шли с процом на компаунде. Греешь в камере плату целиком, потом проц под фен, и скальпелем поднимаешь проц, потом плетёнкой снимаешь припой и скальпелем же аккуратно убираешь компаунд. Конечно, минус — нужно реболл проца делать, нужны паста и трафарет, и времени уходит дофига, но никакой проблемы нет.
Одно но — учиться нужно на покойниках, первые две-три платы я вообще наглухо сжёг, зато после десятого покойника с первого раза на живой трубе проц махнул (старый панас, при сбое прошивки происходит писец проца и флэхе, проц тоже на компаунде)
Чем залить электронную плату
Последний раз редактировалось Maykill Чт май 05, 2016 18:32:08, всего редактировалось 1 раз.
Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc
Alexeus  | ||||
Зарегистрирован: Вс мар 04, 2007 01:17:12 | ||||
| ||||
| АлександрЛ | |||
Карма: 176 |
| ||
| |||
| -= Александр =- | ||||
Карма: 2 |
| |||
| ||||
  | Страница 1 из 1 | [ Сообщений: 5 ] |
Часовой пояс: UTC + 3 часа
Кто сейчас на форуме
Сейчас этот форум просматривают: tanveerriaz и гости: 8
Опции темы
Слепил небольшую плату, жить будет в автомагнитоле. А там тряска, вибрации, и все такое, ну и вообще. Можно ли залить е термоклеем из пистолета или есть более удачные варианты?
Добавлено через 37 секунд
Который автомобильный, а не сантехнический.
Пишу в сотый раз:
лак PLACTIK от cramolin.de
Раньше применялся отечественный двухкомпонентный лак УР-231. Классная вещь.
Всмысле вы хотите сделать как в советских военных модулях, залить всё до заполнения?
Добавлено через 3 минуты
А шайбы граверные ставили?
Локтайт вам поможет.
Offтопик:
Работал там, все заливали (одному даже сандали).
