О ЧАЭС. Факты, последствия, настоящее
Читайте, очень интересно!
Чернобыль — это рубеж
26 апреля — день памяти, но Чернобыль — это событие не прошлого, а настоящего, которое еще долго будет с нами. Рубежи существуют, и надо иногда…
…вспоминать, что они нам даны. Чернобыль — это рубеж…
В каждом научном открытии есть тревожный момент, как у каждой медали — обратная сторона: не обернулось бы бедой. На прирученный атом смотрели с опаской, но все-таки верили, надеялись, что далеко еще до рубежей. Чернобыльская АЭС была грандиозной задумкой. А сегодня даже непосвященного человека передергивает от слова «Чернобыль».
Строительство века развернулось в 1970 году, здесь было предусмотрено все: сама станция, четыре реактора, пруды-отстойники, система очистки воды, газовое хозяйство, многоуровневая система безопасности и даже своя дизель-генераторная электростанция. На стройку ЧАЭС ехали специалисты со всей страны, для них даже построили отдельный город — Припять — «город без окраин». Здесь не было ни одного деревянного дома, в новеньких аккуратных многоэтажках к моменту аварии жило 50 тысяч человек, в основном молодых людей.
В 1977 г. Чернобыльская АЭС дала первый ток, через год пущен второй энергоблок, еще через 3 года — третий, 31 декабря 1983 года — четвертый: Строились пятый и шестой энергоблоки. Люди считали, что приручили атом, за ним ведь наблюдали приборы. Приборы никогда не ошибаются. За приборами наблюдали люди, люди могут ошибаться, но на ЧАЭС работали самые умные и дисциплинированные.
Глядя на это детище прогресса, ученые пророчили мирному атому великие перспективы, вплоть до того, что в каждом доме будет стоять атомная электропечка, а, выезжая на природу, люди будут брать в багажниках маленькие атомные мангалы. «Мирный атом в каждый дом» — кажется, так это называлось. До аварии в Чернобыле в мире произошел 151 бунт мирного атома — от легких разрушений до эвакуации населения. Но у нас все еще было радужно.

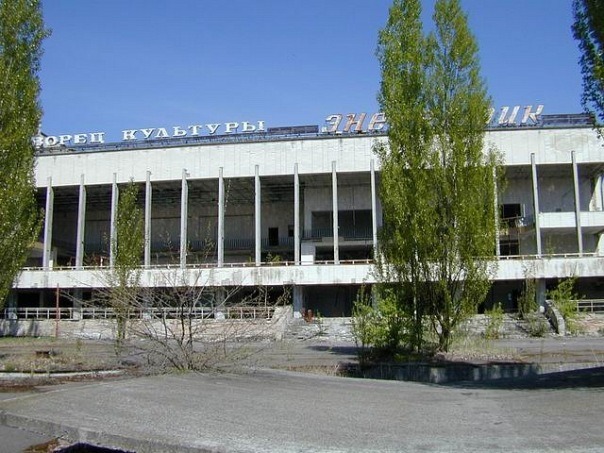

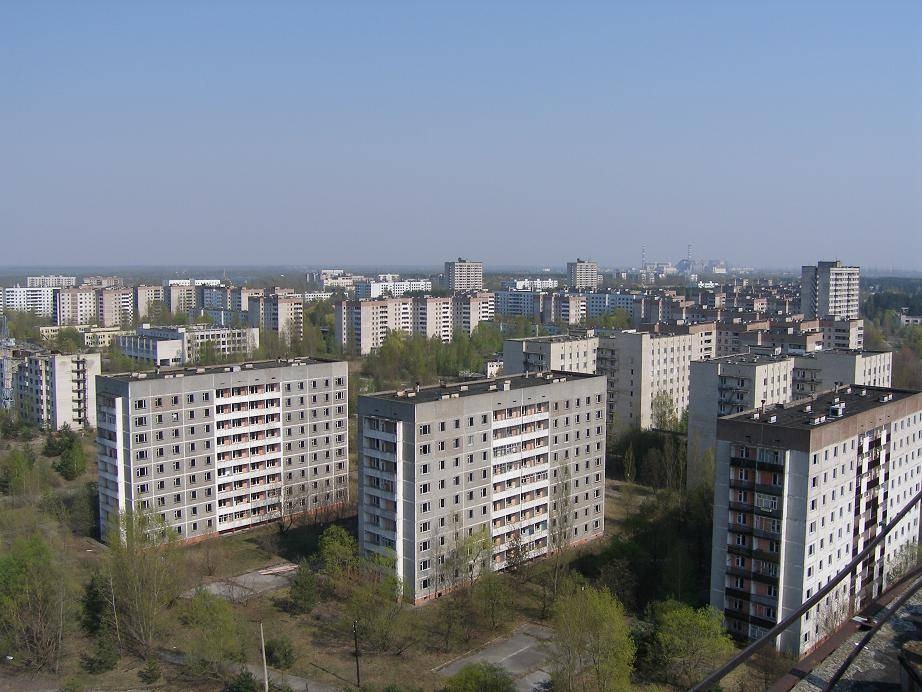

Город Припять до аварии:

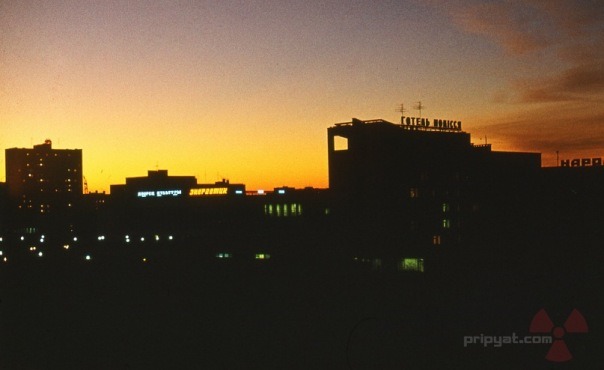

Город Припять ночью (до аварии):
День, который всё изменил…
В день аварии четвертый энергоблок готовился к остановке на предупредительный ремонт. По одной из версий, перед остановкой реактора ученые хотели провести какие-то испытания, ничего необычного. За исключением одного: все системы безопасности в ту ночь были отключены. Хотели проверить, до какой степени беспечности можно дойти? Проверили:
Инженеры называли это «технической остановкой энергоблока». Хотели чисто теоретически представить, что будет, если станцию обесточить? Сработает резервное электроснабжение. А если и его не будет? Ротор еще какое-то время будет вращать турбогенератор по инерции. А пока он вращается, энергия будет вырабатываться. Как долго, насколько её хватит — по одной из версий именно это и собирались проверить дотошные инженеры.
Многие станции готовились к таким экспериментам, но риск был высок, и они отказывались в последний момент. А чернобыльские не отказались. В одном из технических отчетов позже было сказано: «Поглощающие стержни после нажатия кнопки АЗ вошли в активную зону всего на 2,5 метра вместо положенных семи и не заглушили реакцию, а наоборот, способствовали разгону на мгновенных нейтронах…»
Одно понятно, на ЧАЭС затеяли игру на грани смерти. И проиграли. Причин несколько — просчеты в конструкции. После аварии на ЧАЭС на других реакторах эти недоделки устранили. Недоделки и экономия при постройке станции. Просчеты были и в самой программе эксперимента. И люди, которые остановили реактор в ту роковую ночь, отключая все системы автоматической защиты, обрекали себя на гибель.
В первые минуты после взрыва все, кто находился у реактора, считали, что взорвался водород или прорвался крупный трубопровод, но над местом взрыва уже разгоралось незатухаемое свечение, атомное. Работники бросились исправлять содеянное, для большинства эта ночь оказалась последней. Уже через пять минут к месту аварии прибыли пожарные. Трудней всего было тушить осколки раскаленного графита, которые взрывом забросило на крышу реакторов. В 6 утра пожар ликвидировали, но кто знал, что главная опасность — не в огне? Многие из тех, кто тушил реактор, вскоре погибли от ожогов и облучения.
Чернобыль — это совсем рядом с Киевом, всего полтораста километров. Жителям столицы повезло: в ночь аварии ветер дул в противоположную сторону. Но в первые дни после аварии приборы все равно показывали повышение уровня радиации. Людей срочно начали вывозить, вначале из радиуса 10, потом 30 километров. Срочность — понятие относительное. В первый день после взрыва люди еще не подозревали, что произошло: ходили по улицам, ели мороженое. В полдень мыли улицы щелочным мылом, те, кто вернулись со смены на реакторе, знали почему. Но в первое время молчали, директор ЧАЭС устроил шумный праздник в честь дня рождения дочери — ему еще не сказали об аварии. В центре города радиация в тысячу раз превышала допустимые нормы.
Наконец, вечером поступает приказ об эвакуации. Из Киева прибывают автобусы, люди берут с собой багаж на 2-3 дня — им сказали, что это ненадолго. До маленьких деревушек вокруг Чернобыля эвакуаторы добрались недели через три. Территория превратилась в зону. Жители в спешке покинули родные места, правда, уже летом им разрешили вернуться в зону, забрать кое-какие вещи. На пропускных пунктах проверяли, сколько скарб содержит радиации, свист дозиметра действовал угнетающе.
В первую неделю после аварии Чернобыль опустел, умер: Все было заброшено, дома хранили следы поспешного бегства. Потом началось оживление — в город приехали строители и ликвидаторы, а среди них — просто искатели приключений. Тогда еще существовал такой тип людей. Первых строителей размещали в палаточных городках и пустующих пионерлагерях. Потом вспомнили о вокзале — он был относительно чист. В ночь взрыва плотно закрытые двери и окна не пропустили радиации. Людей поселили в нем.
Ликвидация Последствий Аварии (ЛПА)
Огромный реактор был похож на ядовитого зверя с развороченным нутром, зверь излучал огромные дозы радиации, отравляя все вокруг, в его желудке кипело радиоактивное топливо. Столько зараженных обломков и ядовитой пыли, сколько даже невозможно себе представить. Все силы Советского Союза были брошены на ликвидацию последствий аварии, и часть — на её замалчивание.
Первыми над энергоблоком работали летчики. Вначале пилоты подкладывали под сидения цинковые листы — чтобы излучение «не прошибало». Над реактором была сумасшедшая радиация. Потом их выбросили — надо было возить грузы. Реактор засыпали песком с вертолетов — 45 вылетов в день, 65 тонн груза в сутки. Потом вдвое больше. Потом — в 15 раз.
В это время в жерле энергоблока плавилось 180 тонн ядерного топлива, огромная температура, давление: Что, если топливо сплавится в одну большую «каплю», расплавит нижележащие породы и попадет в водоносный грунт? Одновременно с летчиками работали и шахтеры. Они проложили штольню и прямо под реактором залили железобетонную подушку, которая удержала бы топливо, если бы оно проплавило пол реактора. Мера, к счастью, оказалась лишней.
Горящее топливо было не единственным источником радиации, её хранили пыль, осколки реактора. Все, что можно было поднять и вывезти, поднимали и вывозили в могильники. Часть сталкивали бульдозерами ближе к реактору, чтобы потом замуровать.
Труднее всего было собирать осколки с крыши, точнее, с того, что от неё осталось. Сделать это было необходимо. Но как? Техника отказывалась работать: радиация быстро разряжала аккумуляторы. Хотели пустить на развал роботов, но те даже не успевали подъехать к реактору. Разгребать завалы пришлось людям — солдатам. Ликвидаторы выбегали из укрытия, лопатами набирали обломки в носилки или ведра, бежали до ближайшего пролома и сбрасывали свой груз в развал. Несколько минут работы, дольше находиться здесь было опасно. Радиоактивный фон уменьшался, но опасность для людей, которые работали здесь, росла. Чтобы разрядить обстановку, солдаты в шутку называли друг друга биороботами — «биоробот Вася», «биоробот Федя»…
Главный вопрос — как закрыть источник радиации? Вначале хотели засыпать разрушенный энергоблок цементом. Но подсчитали и выяснили, что столько цемента не найдется во всей стране. Предложили затолкать осколки реактора в яму, но радиация проникает сквозь почву. Оставалось одно решение — «укрытие», или саркофаг, а делать его надо из бетона. Рядом с Чернобылем выросло сразу три бетонных завода, а чтобы не распространять радиацию, на границе «грязной» (вокруг реактора) и «чистой» (как можно дальше от реактора) зон стояла эстакада — пункт перегрузки. Здесь самосвалы загружались бетоном и ехали к реактору, не покидая «грязной» зоны. Тем временем росли прочные стены саркофага, а потом появилась крыша из прочно приваренных друг к другу труб. Правда, некоторые специалисты сомневались, надолго ли хватит этих стен.
На ликвидацию приехало много добровольцев. Тогда еще не понимали, что это за опасность, ехали потому, что хотели показать себя настоящими людьми, проверить себя. Стены саркофага строили уже осенью, когда осыпался виноград и с глухим стуком падали созревшие яблоки, их никто не собирал — «звенели». В столовых ели «на особом положении» — мыли руки, полоскали рот, чтобы в организм не попадала радиоактивная пыль. Все продукты — только привозные, даже воду из кранов пить было нельзя.

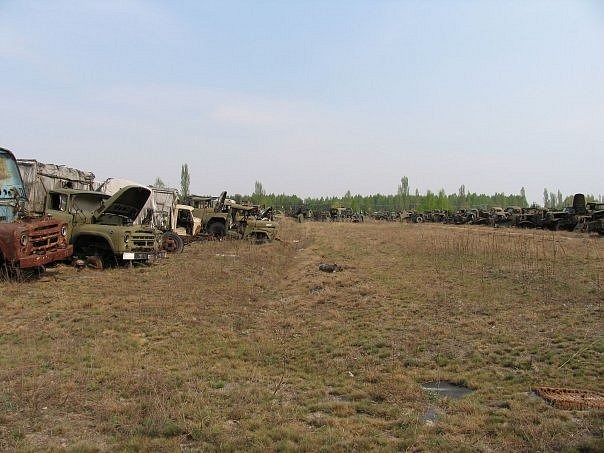

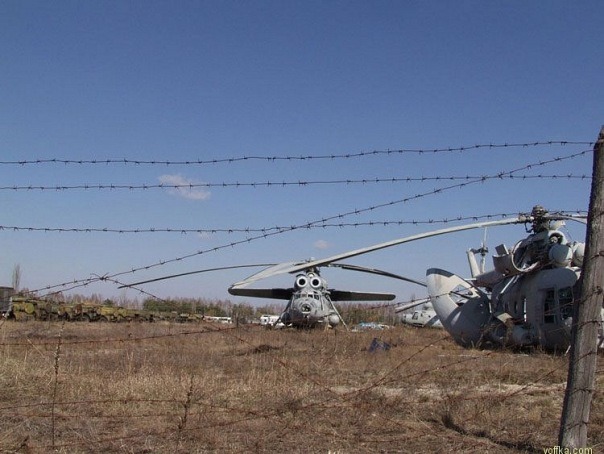

Со временем закончили саркофаг, построили над ним второе укрытие. Техника, которая раньше защищала от радиации, теперь сама стала источником излучения. Кое-что удалось «отмыть», остальное бросили здесь — вертолеты, самосвалы, трактора. Самую «звонкую» технику собрали и захоронили на могильниках, которые оборудовали прямо в зоне, в больших котлованах рядом с реактором. Сюда сбросили и большую часть вещей, которые оставили перед отъездом жители — телевизоры, одежду, шкафы. Часть утвари все-таки осталась в осиротелых домах — ими занялись мародеры. Милиция опечатала квартиры, но через два года по ним словно хан Мамай прошелся. Все хаты перевернуты вверх дном.
А потом стали возвращаться жители — с родной земли не сгонишь. Где корни пустил — туда и помирать придешь. Первыми вернулись старики. На некоторых еще пока свободных домах были сделаны надписи-просьбы «Не входите, не ломайте, мы еще вернемся».
Чернобыль оброс достопримечательностями. Сосновый бор вокруг реактора принял на себя первую волну радиации, порыжел, почернел и высох. Его так и называли — «рыжий лес». Ученые провели эксперимент — сожгли дом и проверили, как изменился радиационный фон — оказалось, подскочил. Так что сжечь лес было нельзя, а засыпать бетоном нереально. Лес вырубили и захоронили в могильниках — получилось кладбище деревьев. Одно дерево, правда, осталось. На старых открытках оно было похоже на лиру, а после аварии — на крест, как предупреждение.

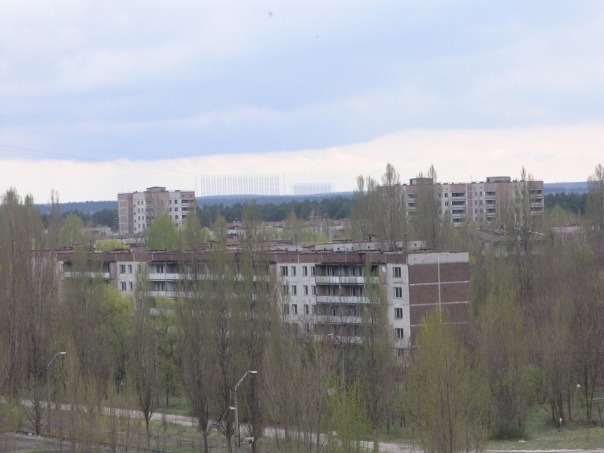

Природа взяла свое. Заброшенные дома утонули в траве и деревьях. С непривычки на фотографиях Чернобыль кажется приветливым местом. А на деле, зараженная радиоактивным цезием, стронцием и плутонием земля нескоро оправится от катастрофы.
26 апреля 1986 года изменился не только Чернобыль, изменился весь мир. Радиоактивное облако облетело земной шар. Утром после аварии повышение уровня радиации зафиксировали в Швеции, в Польше, Финляндии. С потоками ветра радиация проникла даже в Китай, Японию и США. Летом 1986-го туристы с других континентов перестали ездить в Европу — боялись радиации.
Сегодня радиации не боятся. Появились любопытные, любители острых ощущений. В Чернобыль потянулись экстремальные туристы: охотники за гербариями-мутантами, радиоактивными вещицами, фотографиями реактора. Приезжают из России, Европы, с других континентов.
Сейчас радиоактивный фон низкий, находиться в Чернобыле и Припяти не слишком опасно, если долго не задерживаться и не сходить с бетонных дорожек. Но остались и высокорадиоактивные «пятна» — туда туристов не водят.
В мертвом городе все по-прежнему — те же дома, детские сады, игрушки на полках, брошенные тапочки во дворе. Почти ничего не изменилось, только дома постарели, а игрушки покрылись серым слоем пыли. В Припяти никто не живет. Туристы появляются лишь ненадолго, за 200 — 400 долларов в день их кормят, водят по заброшенным домам, показывают «звенящую» технику и, конечно, сам саркофаг. К юбилею трагедии въезд в зону пришлось ограничить — столько желающих турфирмы принять не могут.
Для кого-то Чернобыль стал прибыльным бизнесом. Для всех остальных он остался рубежом, за который не надо было бы переходить, и напоминанием, которое рады бы забыть, да не сможем.
26 апреля 1986 года. Часы на стене энергоблока вчера, сегодня и завтра показывают 1.23. И если бы можно было вернуть то время и что-то изменить, наверняка бы изменили. Но часы остановились, и время не вернуть, и людей: Остается только — помнить.
P. S. В этом году Чернобыльской Зоне Отчуждения 25 лет. Прошло ровно 25 лет, как город Припять, Чернобыль и огромное количество посёлков осталось в той эпохе, эпохе СССР. Так почтим память погибших в бою со страшной стихией минутой молчания…
Старый саркофаг Чернобыльской АЭС разберут к концу 2023 года
В 1986 году над взорвавшимся реактором 4-го энергоблока Чернобыльской АЭС было установлено защитное сооружение «Укрытие-1». Конструкция, на создание которой потребовалось 400 тысяч кубических метров бетона и более 7 тысяч тонн стали, оказалась не такой надежной, как обещали. Многочисленные трещины, покосившиеся бетонные плиты и высокий уровень радиации внутри повышали риски нового выброса радиоактивных веществ. Над «Укрытием-1», получившем в народе название «саркофаг», установили новое сооружение, получившее название «Новый безопасный конфайнмент» (НБК). Его разработка и строительство велись в течение 12 лет.
Почему старый саркофаг Чернобыльской АЭС считается опасным
Однако возведение нового укрытия не решило проблему старого саркофага. На протяжении всего времени эксплуатации старого саркофага проводились исследования и оценка его надежности. Они показали, что в старом укрытии имеются конструкции с высокой вероятностью обрушения в будущем. С 2004 по 2008 годы были проведены работы по укреплению старого саркофага. Тем не менее экспертиза показала, что объект сможет простоять не дольше 2023 года.
Под старым саркофагом находится тот самый злосчастный взорвавшийся 4 реактор, а также огромное количество различных радиоактивных веществ и обломков, которые сбрасывались ликвидаторами аварии с крыши рядом расположенного здания АЭС.
Вероятность разрушения старого саркофага означает, что многотонные плиты, накрывающие реактор, могут упасть на реактор и поднять в воздух радиоактивные вещества, которые осядут на внутренние стенки нового арочного защитного сооружения НБК, превратив все внутри в огромный источник радиации. Фонить будет даже за пределы нового защитного сооружения. Под старым саркофагом находится огромное количество радиоактивных материалов, которые смешались с бетоном, песком и прочими веществами, использовавшимися при ликвидации аварии. Без утилизации и захоронения этих веществ они будут постоянно представлять опасность для людей, которые работают на станции.
Задачу предлагалось решить двумя способами: укрепить опасные и нестабильные конструкции или демонтировать их. В итоге выбрали второй вариант. Однако такая идея не нашла поддержки у некоторых экспертов. Они отмечают, что демонтировать объект «Укрытие-1» будет невозможно, так как внутри НБК должны находиться люди, а при разборке саркофага в воздух будет подниматься радиоактивная пыль. Работа действительно предстоит очень сложная и опасная. Многое в проекте до сих пор остается неясным. Но некоторые детали о нем уже известны.
Как будут разбирать старый саркофаг Чернобыльской АЭС
Недавно был подписан контракт с подрядной организацией на разработку проекта демонтажа старого саркофага. Предполагается, что работы будут проводиться в три этапа.
В ходе первого и в второго этапов инженеры оценят текущее состояние объекта «Укрытие-1». Кроме того, планируется провести проектные работы, чтобы понять, какое именно оборудование будет необходимо для разборки старого саркофага, работы с большими объемами радиоактивных отходов. Помимо этого, будут проведены работы для обеспечения максимальной безопасности людей, которые будут работать на объекте. Согласно имеющимся данным, участие человека предполагается свести к минимуму.
Третий этап окажется самым сложным. В его ходе закупят оборудование необходимое для разборки саркофага, транспортировки разобранных частей и собственно приступят к демонтажу. Работа будет усложняться тем, что некоторые части саркофага в течение 30 лет подвергались не только воздействию радиации, но и естественной коррозии – они гнили. Демонтаж каждой отдельной части саркофага будет увеличивать риск обрушения всей конструкции. Поэтому инженерам предстоит решить задачу, как усилить каждый оставшийся элемент саркофага.
Для демонтажа тяжелых многотонные бетонных плит и металлоконструкций предполагается использование четырех специальных кранов грузоподъемностью 50 тонн каждый. Они были установлены еще при строительстве нового защитного сооружения НБК. Их управление будет осуществляться человеком-оператором дистанционно.
Кроме того, внутри нового сооружения находится несколько мобильных платформ, оборудованных роботизированными манипуляторами. Каждый из них оснащен необходимыми инструментами для демонтажа (резки, дробления) и переноса частей разобранных конструкций. Помимо этого, уже предусмотрены различные навесные манипуляторы, которые позволят эффективно и аккуратно разбирать саркофаг. Другими словами, внутри нового НБК уже имеется часть техники, которая позволит исключить присутствие человека рядом со старым саркофагом в процессе его разборки.
Посмотреть, как предположительно будет выглядеть процесс разборки саркофага можно на видео ниже. Оно на украинском языке. Доступны русские субтитры.
Как решить проблему радиации
При разборке саркофага безусловно будет подниматься скопившаяся на его стенках и крыше пыль, содержащая радиоактивные частицы. Однако по словам заместителя технического директора по безопасности Чернобыльской АЭС Александра Новикова, эти выбросы можно минимизировать. Внутри укрытия используется специальная система, которая распыляет специальный раствор, который притягивает к себе радиоактивные частицы, не позволяя им свободно перемещаться под саркофагом. Новиков указывает, что даже в случае разрушении саркофага только небольшое количество пыли может выйти из него. Но для быстрого очищения зоны саркофага, вероятнее всего, будет использоваться закрытая система вентиляции, установленная в процессе строительства НБК. Кроме того, вероятно будут использоваться и другие системы обеззараживания, которые будут созданы в рамках подготовки к демонтажу.
Демонтированные части планируется складировать в отдельном технологическом помещении нового защитного сооружения. Там проведут работы по дроблению частей на более мелкие фрагменты, которые, поместив в герметичные контейнеры, отправят на захоронение.
Предполагается, что все работы по демонтажу старого саркофага должны быть завершены к 20 декабря 2023 года.
Если вам интересны новости науки и технологий, обязательно подпишитесь на наш канал в Яндекс.Дзен. Там вы найдете материалы, которые не были опубликованы на сайте!
Додумались Раскрыта настоящая причина чернобыльской катастрофы
Авария на Чернобыльской АЭС произошла 26 апреля 1986 года. Катастрофа поставила под угрозу развитие ядерной энергетики во всем мире. Вокруг станции была создана 30-километровая зона отчуждения. Радиоактивные осадки выпадали даже в Ленинградской области, а изотопы цезия обнаруживали в повышенных концентрациях в лишайнике и мясе оленей в арктических областях России.
Кипящий ад
В тепловых ядерных реакторах быстрые нейтроны не годятся для возбуждения тяжелых атомов, поэтому их кинетическую энергию уменьшают с помощью замедлителя. Медленные нейтроны, именуемые тепловыми, с большей вероятностью вызывают распад атомов урана-235, используемого в качестве топлива. В таких случаях говорят о высоком сечении взаимодействия ядер урана с нейтронами. Сами тепловые нейтроны называются так, поскольку находятся в термодинамическом равновесии с окружающей средой.
РБМК — одноконтурный реактор. В качестве теплоносителя используется вода, которая частично превращается в пар. Пароводяная смесь поступает в сепараторы, где пар отделяется от воды и направляется на турбогенераторы. Отработанный пар конденсируется и вновь поступает в реактор.
Крышка реактора РБМК
В конструкции РБМК имелся недостаток, сыгравший роковую роль в катастрофе на Чернобыльской АЭС. Дело в том, что расстояние между каналами было слишком большим и слишком много быстрых нейтронов тормозилось графитом, превращаясь в тепловые нейтроны. Они хорошо поглощаются водой, но там постоянно образуются пузырьки пара, что снижает абсорбционные характеристики теплоносителя. В результате повышается реактивность, вода еще сильнее нагревается. То есть РБМК отличается достаточно высоким паровым коэффициентом реактивности, что осложняет контроль за протеканием ядерной реакции. Реактор должен оснащаться дополнительными системами безопасности, работать на нем должен только высококвалифицированный персонал.
Наломали дров
25 апреля 1986 года на Чернобыльской АЭС была запланирована остановка четвертого энергоблока для планового ремонта и проведения эксперимента. Специалисты научно-исследовательского института «Гидропроект» предложили способ аварийного электроснабжения насосов станции за счет кинетической энергии вращающегося по инерции турбогенератора. Это позволило бы даже при отключении электричества поддерживать циркуляцию теплоносителя в контуре до тех пор, пока не включится резервное питание.
Согласно плану, эксперимент должен был начаться, когда тепловая мощность реактора снизится до 700 мегаватт. Мощность успели понизить на 50 процентов (1600 мегаватт), и процесс остановки реактора был отложен примерно на девять часов по запросу из Киева. Как только снижение мощности возобновилось, она неожиданно упала почти до нуля из-за ошибочных действий персонала АЭС и ксенонового отравления реактора — накопления изотопа ксенона-135, снижающего реактивность. Чтобы справиться с внезапной проблемой, из РБМК были извлечены аварийные стержни, поглощающие нейтроны, однако мощность не поднялась выше 200 мегаватт. Несмотря на нестабильную работу реактора, в 01:23:04 начался эксперимент.
Схема реактора ЧАЭС
Ввод дополнительных насосов усилил нагрузку на выбегающий турбогенератор, что снизило объемы воды, поступающей в активную зону реактора. Вместе с высоким паровым коэффициентом реактивности это быстро увеличило мощность реактора. Попытка внедрения поглощающих стержней из-за их неудачной конструкции лишь усугубила ситуацию. Всего лишь через 43 секунды после начала эксперимента реактор разрушился в результате одного-двух мощных взрывов.
Концы в воду
Очевидцы утверждают, что четвертый энергоблок АЭС был разрушен двумя взрывами: второй, самый мощный, случился через несколько секунд после первого. Считается, что аварийная ситуация возникла из-за разрыва труб в системе охлаждения, вызванного быстрым испарением воды. Вода или пар вступили в реакцию с цирконием в тепловыделяющих элементах, что привело к образованию большого количества водорода и его взрыву.
Шведские ученые полагают, что к взрывам, один из которых был ядерным, привели два различных механизма. Во-первых, высокий паровой коэффициент реактивности способствовал увеличению объема перегретого пара внутри реактора. В результате реактор лопнул, и его 2000-тонная верхняя крышка взлетела на несколько десятков метров. Поскольку к ней были прикреплены тепловыделяющие элементы, возникла первичная утечка ядерного топлива.
Разрушенный 4-й энергоблок ЧАЭС
Шведские ученые рассчитали, сколько ксенона образовалось в реакторе до взрыва, во время взрыва, и как менялись соотношения радиоактивных изотопов вплоть до их выпадения в Череповце. Оказалось, что наблюдавшееся на заводе соотношение реактивностей могло возникнуть в случае ядерного взрыва мощностью 75 тонн в тротиловом эквиваленте. Согласно анализу метеорологических условий на период 25 апреля — 5 мая 1986 года, изотопы ксенона поднялись на высоту до трех километров, что предотвратило его смешение с тем ксеноном, который образовался в реакторе еще до аварии.
