Три способа состыковать кольца для колодцев

Кольца для колодцев — продукт не новый. Десятилетиями в нашей стране железобетонные стеновые кольца выпускались без каких либо элементов и узлов сопряжения. Соприкасающиеся поверхности колец были абсолютно ровными. При монтаже такие кольца просто ставились одно на другое, а место стыковки «герметизировалось» бетонным раствором.

На практике это означало попытки замазать щели цементно-песчаной смесью. Очевидно, что подобное соединение не способно было обеспечить должную гидрозащиту сооружению и необходимую прочность конструкции. При подвижках грунта существовал риск сдвига колец, чреватого протечками и способного привести к резкому снижению срока службы всей сети. Проблема обеспечения надежного герметичного соединения колец между собой требовала новых конструктивных решений и технологий производства.

В развитых европейских странах лет 10-15 назад получила распространение конструкция стыка типа «паз-гребень». Вместо плоской поверхности границы кольца приобрели в сечении вид уступа. Благодаря этому существенно повысилась прочность и герметичность соединения колец друг с другом. В России производство стеновых колец со стыком «паз-гребень» было освоено около 7 лет назад. Однако, несмотря на очевидные преимущества перед привычными устаревшими аналогами, до сих пор «новинка со стажем» встречает определенное неприятие со стороны отечественных потребителей.

Причин несколько и главная — подобные кольца требуют высокой культуры транспортировки и аккуратности при выполнении операций по их погрузке-разгрузке. При неаккуратном складировании и скатывании новых колец при разгрузке, у них зачастую откалываются технологические выступы. Кроме того, кольца со стыком «паз-гребень» обладают еще одним серьезным недостатком — их невозможно использовать в комбинации с обычными элементами колодцев. Это означает невозможность их использования для ремонта уже существующих колодцев.

Следующий шаг в развитии — кольца «с замковым соединением».

Преимущества колец «с замковым» соединением по отношению к аналогичным изделиям другой конструкции состоят в следующем:

1) Кольца производятся по технологии вибропрессования с использованием жесткой бетонной смеси. За счет этого достигается

Характеристика	Элемент колодца старого образца (литье в формы)	Элемент колодца с «Замковым» соединением (вибропрессованный)
Класс бетона	В 15; В 25	В 30
Морозостойкость	F 100	F 200, F 300
Водонепроницаемость	W 4	W 4, W 6, W 8/ W 10

2) Кольца имеют четыре небольших выступа на верхней стороне и соответствующие пазы с нижней, выполненные с высокой геометрической точностью. За счет этого при сборке конструкции достигается прочное соединении элементов колодца. Конструкция устойчива по отношению к подвижкам грунтов — элементы колодца надежно фиксируются от перемещений в поперечном направлении.

3) Герметизация стыка между элементами колодца обеспечивается за счет канавки на верхней поверхности кольца. В выемку помещается песчано-цементная смесь, специальный резиновый уплотнитель или битумная мастика. Деформируясь под весом следующего кольца, герметик заполняет промежуток между кольцами и надежно изолирует стык от проникновения влаги.

4) Отсутствие выступов на нижней поверхности кольца позволяет использовать его для ремонта уже существующих колодцев, собранных из изделий старого образца.

5) Кольца армируются металлическими витками(1-3 витка в кольце). Это повышает прочность изделия и предотвращает разрушение кольца при погрузочно-разгрузочных работах.

Таким образом, подводя итог вышесказанному, можно выделить следующие особенности, присущие элементам колодцев «с замковым соединением»:

1) элементы колодца обеспечивают надежную и простую герметизацию стыка при монтаже,

2) за счет отсутствия «гребня» рабочая поверхность кольца, обеспечивающая герметичность стыка, не повреждается при транспортировке,

3) кольца стыкуются с изделиями старого образца — их можно использовать для ремонта уже существующих колодцев,

4) габариты колец соответствуют требованиям ГОСТ.

Источник

Чем скрепить кольца колодца

Чем между собой на стыке смазывать жб кольца? И надо ли их скреплять?

Санек, Волгоград.

Привет, Санек из Волгограда!

Давненько я не бывал в вашем городе, в свое время фрагменты некоторых исторических мест запечатлел в рисунках, которые и сейчас храню в своем альбоме.

Вопрос о необходимости «смазывать» железобетонные кольца по их стыкам и необходимости их скрепления между собой.

Надо полагать, что речь, скорее всего, идет о сооружении колодца из железобетонных колец. Потому что оные еще могут быть использованы и для компостной ямы или вовсе для прокладки под землей сточных канализационных каналов. А там есть свои особенности.

Итак, считаем, что речь идет именно о колодце.

Сразу оговоримся, что колодцы для садово-дачных участков бывают чисто для питьевой воды и для технической воды, которая используется только для полива, мытья и тому подобное. Если речь идет о воде для технических целей, то стыки не герметизируются. И вода в колодцы попадает не только с его низа, но и с с боков, когда стекает и просачивается в зазоры между кольцами. Эта просачивающаяся вода, как правило, верховодка или поступившая с поверхности земли. Посему загрязненная.

Литература относящаяся к строительству колодцев трактует, в большинстве случаев, что подземные воды в зависимости от глубины их нахождения подразделяются.

1) на верховодку, которую достают с глубин, не превышающих 5 метров.

2) почвенную, доставаемую с глубины до 10 метров.

3) грунтовую, отбираемую с глубин до 40 метров.

4) артезианскую, которую извлекают с глубины превышающей 40 метров.

Все это, конечно, условно, но тем не менее.

Если у вас твердое желание использовать воду почище и с достаточно большой глубины, то глубина колодца заведомо должна быть больше 10 метров.

В большинстве случаев используют обычные железобетонные кольца без отбуртовок на одном из их торцев. То есть и внешний и внутренний диаметры колец на всей их цилиндрической поверхности одни и те же. (Хотя есть и специальные колодезные с отбуртовкой, когда кольца вставляются друг в друга).

Обычные кольца монтируют в колодцах с загибанием металлических проволочных петель-ушек. То есть на кольцах после установки на место и их осадки кувалдой гнут эти петли, чтобы они не мешали установке каждого следующего кольца.

Песок просеивают через металлическую сетку для удаления гравия и примесей.

Иногда проволочные петли вовсе срезают болгаркой, тогда высота шва между кольцами уменьшается.

Сразу оговорюсь, что есть и другие методики.

Для лучшей осадки колец часто применяют толстую полиэтиленовую пленку, которую в пару слоев обматывают вокруг колец. Она может дополнительно герметизировать стыки. Хотя при опускании колец может и сбиться.

Других скреплений колец между собой обычно не применяют.

Это весьма краткий ответ. Устройство колодца это целая наука. И об этом можно написать целый трактат.

Источник

Устранение смещения колец колодца часть 2

Итак, продолжение эпопеи.
Кто ещё не видел, тому ссылочки на предыдущие части.
Устранение смещения колец колодца часть 0
Устранение смещения колец колодца часть 1
Также смотрим записи про изготовленный кран из металлолома, с помощью которого стало возможным выкопать такую ямищу.
Самодельный кран часть 1
Самодельный кран часть 2
Самодельный кран часть 3

Ну а теперь продолжаем.

Сначала продемонстрирую кривоту шахты, которая была, чтобы было ч чем сравнивать.

Всё пара взмахов фомкой и 2 кольца на месте. Кольца кривые. Если выравнивать по одному краю, то другой обязательно не совпадёт.

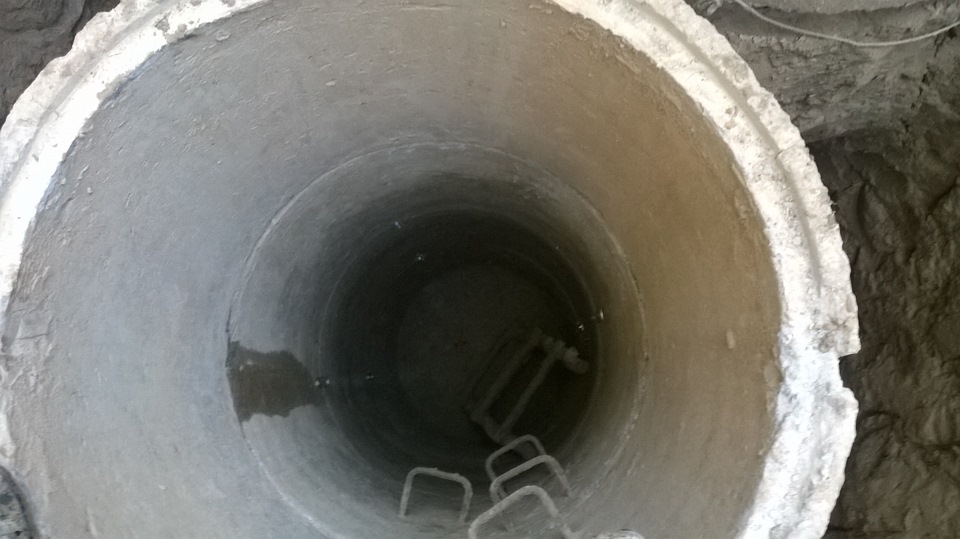

Сдвинул кольца. Выровнял шахту.

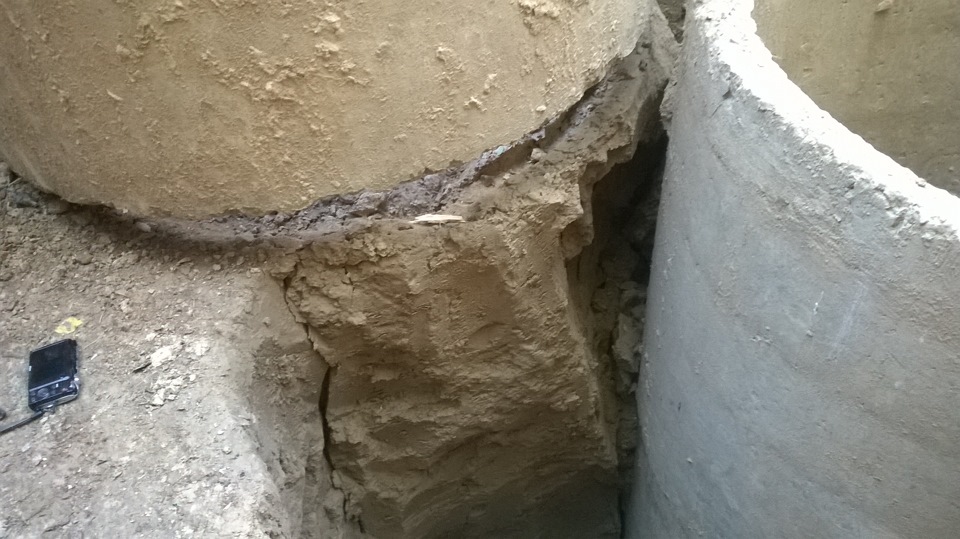

Между кольцом и глиняной стенкой образовался зазор, а потом и обвал, т.к. кольцо стоит на краю ямы на 3 метра выше дна.

Оно выдавливает глину, поэтому его пришлось подвязать лебёдочкой.

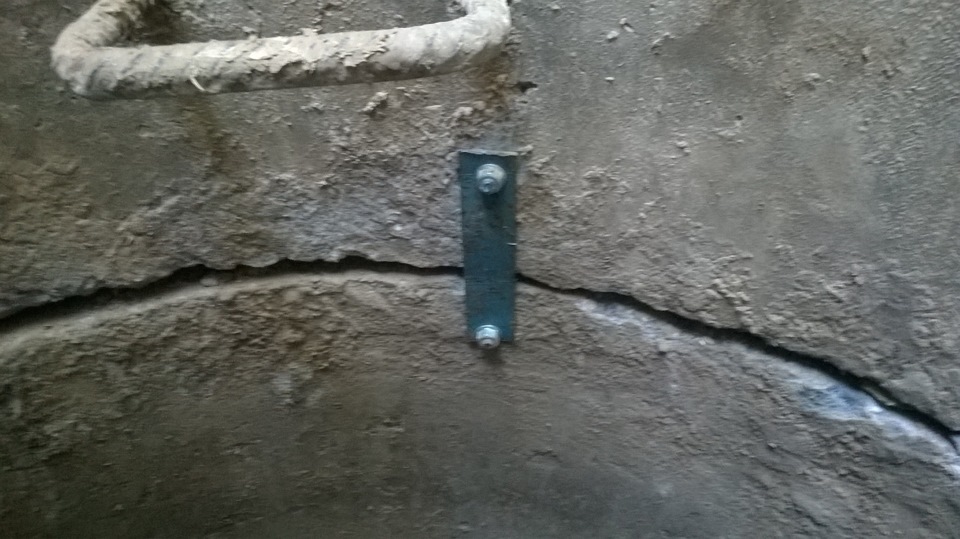

Затем сверлим 16 дырок в кольцах, скрепляем кольца изнутри пластинами, а снаружи полосами. Металл 3 мм. Полосы шириной 3,5 см. Пластины шириной 4,7 см.

Ушёл весь день на то, чтобы просверлить эти 16 дырок. в бетоне и 32 дырки в металле. По 4 пластины на кольцо (4 дырки). Нижнее 4 дырки, верхнее 8 дырок (снизу 4 и сверху 4). То, что над ним ещё 4 дырки. Более подробно это можно посмотреть на видео ниже.

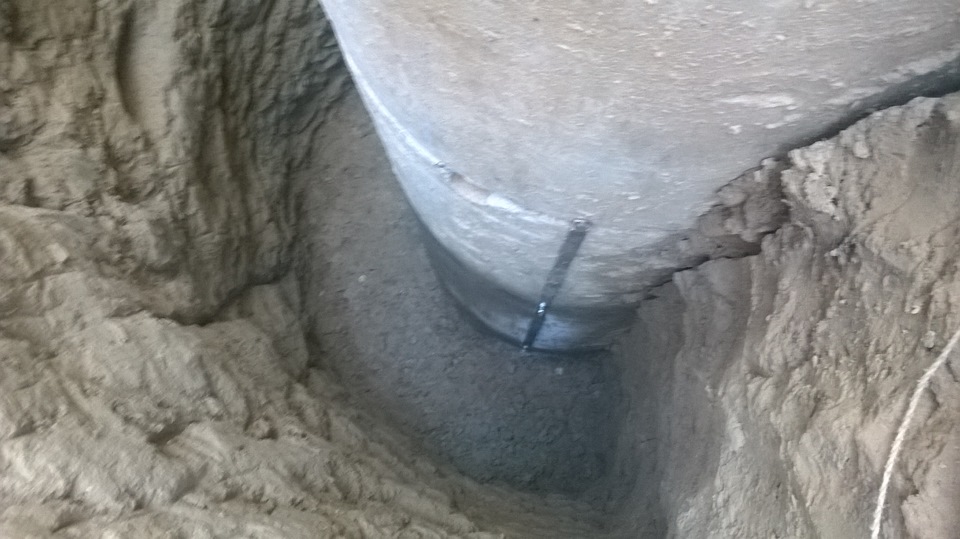

Кто посмотрит на следующее фото — скажет: «Нифига глубина!». Это в яме глубиной 3 метра ещё яма. Кстати она уже наполовину засыпана. Рлдтора метра уже засыпано. Кто не верит про глубину пусть посмотрит предыдущую часть.

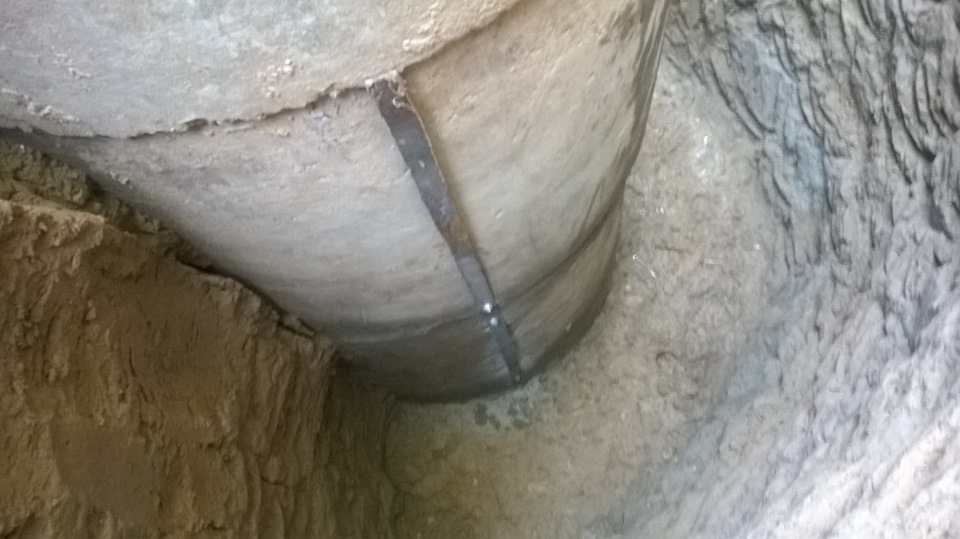

Вот так вот проходят полосы.

Далее швы были замазаны, и, как я уже писал закопано 1,5 метра.

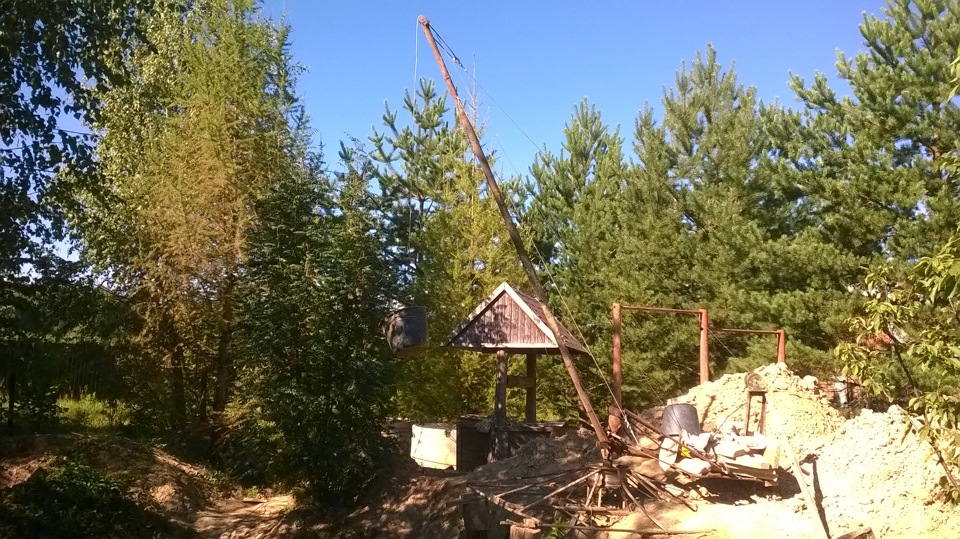

Добавляю ещё раз фотку крана.

Ну и напоследок видео всей этой затеи

Всем удачи, добра и несмещённых колодцев.

Вышла очередная серия про колодец смотрите ПРОДОЛЖЕНИЕ

Источник

Монтаж скоб для колодцев

Многие люди вместо деревянных колодцев предпочитают использовать бетонные или железобетонные кольца. Они дешевле, более удобные в монтаже и имеют долгий срок эксплуатации, превышающий 25 лет. Кольца бетонных сборных конструкций бывают двух видов: без замков и с замками.

Скобы из стали для колодцев

Замки изготавливаются в форме углубления торцевой стороны кольца и способствуют увеличению герметичности стыка. Это препятствует сдвигу элементов под влиянием грунтовых вод.

Для укрепления конструкций без замков применяются скобы для колодцев из стали. Они бывают разного размера и формы. Величина крепежных элементов соответствует стандартам ГОСТ. Для их изготовления используются типовые чертежи. Нарушение технологии производства недопустимо.

Положительные качества крепежных элементов

Кольцевые скобы колодца соединяют стыки деталей конструкции. Стальное крепление обладает рядом преимуществ:

Разновидности стальных элементов

Скобы для колец, применяемые в строительстве, бывают нескольких видов. Каждое крепление выполняет определенную роль.

Упорные, или направляющие, скобы используются для колец без замков. Они устанавливаются между секциями бетонных изделий и устраняют их смещение относительно друг друга. Такое соединение делает конструкцию монолитной, герметичной. На каждый стык используется по 3 скобы.

Подвесные металлические детали служат для безопасного передвижения в ревизионных колодцах. Это довольно распространенный вид. Они монтируется между кольцами во время строительства и напоминают лестницу, спускающуюся в шахту. Подвесное крепление бетонных колодезных колец бывает разной формы. Оно изготавливается из крепкой стальной арматуры с антикоррозийным покрытием.

Ходовое соединение является одним из вариантов спуска в смотровую шахту. В отличие от подвесных креплений, его можно монтировать после сооружения общей конструкции, располагая между секциями или непосредственно в бетон. Такие ступени позволяют выдерживать большой вес человека, так как располагаются в шахматном порядке.

Скоба опорная для колодцев

Особенности монтажа

Строительство бетонных колодцев может осуществляться разными способами в зависимости от породы почв. При этом категорически нельзя использовать монтажную пену, мастики и другие строительные материалы, чтобы не испортить природный состав воды.

Для твердого и сыпучего грунта необходимо задействовать специальную технику. Работы выполняются поэтапно:

Второй вариант

Для глинистых, песчаных или илистых грунтов подходит метод, основанный на постепенном опускании деталей конструкции под собственной тяжестью в толщу земли.

Процесс состыковки

Крепление и монтаж колец колодца может осуществляться как снаружи, так и изнутри конструкции. Это несложная процедура, которая выполняется при помощи перфоратора и продетых сквозь стену бетона болтов. Независимо от вида грунта, для надежного соединения бетонных изделий используются скобы. Одним концом они скрепляют верхнее изделие, другим – нижнее.

Стальная скоба для крепления колец в колодце

Перед использованием крепежные детали покрывают специальной водостойкой краской и просушивают. После монтажа концы сгибаются. Их длина должна быть такой, чтобы скоба легко преодолела толщину бетона и могла согнуться с другой стороны. Если в бетонном кольце отсутствует крепежное отверстие, его сверлят самостоятельно.

Заключение

Соединение колец для колодца с помощью скоб при строительстве помогает решить ряд важных задач, направленных на обеспечение прочности и безопасности конструкции. Крепежные детали используются при монтаже бетонных изделий без замковых соединений. Они бывают разного вида, в зависимости от предназначения. Работа с бетоном не требует специальной квалификации. Достаточно знать технологию монтажа и принимать во внимание советы специалистов.

Видео: Бетонные кольца для колодцев — скрепление колец

Источник

Скобы для колодца: зачем нужны

Колодец на дачном участке

Колодец на дачном участке или загородном доме не утратил первоначального своего назначения и в наши дни. Объясняется это тем, что вода, которая течет по трубам водопровода, не всегда хорошего качества: запах хлора, наличие примесей, сомнительная чистота – это все может присутствовать в ней.
Колодезная вода чище и вкуснее. В статье рассматривается назначение и установка своими руками дополнительных элементов для фиксации бетонных колодезных колец, зачем нужны ходовые скобы для колодцев.

Бетонные колодцы

Хотя самыми популярными являются деревянные колодцы, основной их недостаток – сложность возведения. Это приводит к тому, что многие предпочитают использовать при строительстве конструкций железобетонные кольца.
Срок их службы более 25 лет, цена намного ниже деревянных, а монтаж элементов достаточно простой.
Для строительства колодцев используются кольца с маркировкой КС 10-9:

Желающим облегчить установку колец можно брать элементы меньших размеров:

Кольца изготавливаются из чистого бетона или железобетона, все зависит от предпочтения владельца участка. Толщина первых — от 50 до 90 мм, вторых — до 120 мм.
Конструкции колец бывают двух вариантов:

Совет: При сооружении колодцев лучше применять кольца с замками. Это предотвратит подвижку относительно друг друга колец, особенно в «плавающих» грунтах. Здесь обычные гладкие кольцо будут выломаны из конструкции.

Скобы для фиксации колодезных колец

Преимуществами применения скоб на стыках деталей являются:

Как производится монтаж колодезных колец

Для установки скоб необходимо приобрести:

Принцип сооружения колодца из бетонных колец такой же, как и из дерева. Используется опускной метод, который заключается в постепенном углублении новых деталей.
Порядок проведения работ заключается в следующем:

Совет: При отсутствии мощного ворота или лебедки, для опускания изделий, их можно просто сбрасывать в яму. Для предотвращения появления трещин в бетоне элемента нужно на нижнее кольцо укладывать доску, которая будет амортизатором для последующей детали.

Совет: Устанавливать последующее кольцо нужно, когда предыдущее выступает над уровнем земли примерно на 10 см. Это облегчает монтаж.

Соединение бетонных колец между собой скобами

Совет: Нельзя использовать для герметизации монтажную пену. Этот продукт не обладает экологической чистотой. Пить воду из такого колодца нельзя. При необходимости использования уплотнения можно использовать резиновый жгут.

Скрепление скобами дает положительные результаты при условиях:

Как правильно выполнять скрепление колец для колодца скобами хорошо видно на видео. В этой статье дана лишь краткая характеристика элементов и способ установки.

Как установить ходовые скобы

Для чистки колодцев, облегчения их обслуживания монтируются дополнительные элементы. Скоба ходовая для колодцев замоноличивается в конструкцию при изготовлении колец или после их монтажа.

Установка ходовых скоб в колодце

По строительным нормам расстояние между скобами по вертикали должно быть 300 мм.
Материалом для изготовления элементов берется арматурная сталь. Недостатком их является плохая стойкость металла от действия коррозии при повышенной влажности в конструкции.
Стандарты для Европейских стран предусматривают изготовление скоб с футеровкой пластиком или из нержавеющей стали, что увеличивает надежность и стойкость изделий.
