Трещины в блоке, временное устранение течей.
Сегодня скинул коллекторы, прессанул чуть в систему с водой давления и нашел течи. Трещинки нашлись в углублениях блока между 2-3
и 3-4 цилиндрами внизу.
Без давления и температуры они были «запакованы» грязью с маслом.
Встала задача — устранить их хотя бы временно, для того чтобы сгонять машину для оформления, в РЭО. На будущее у меня есть на примете 421 двигатель с Газели.
Думаю хорошо зачистить, обезжирить ацетоном, нагреть до 80 и заклеить эпоксидной смолой, смешанной с алюминиевой стружкой, и армировать стеклотканью. Еще есть вариант — применить «холодную сварку». Если кто то из подписчиков на практике делал подобное — напишите пожалуйста что мной не учтено и какие есть тонкости и перспективы данных видов ремонта трещин на алюминиевом блоке.

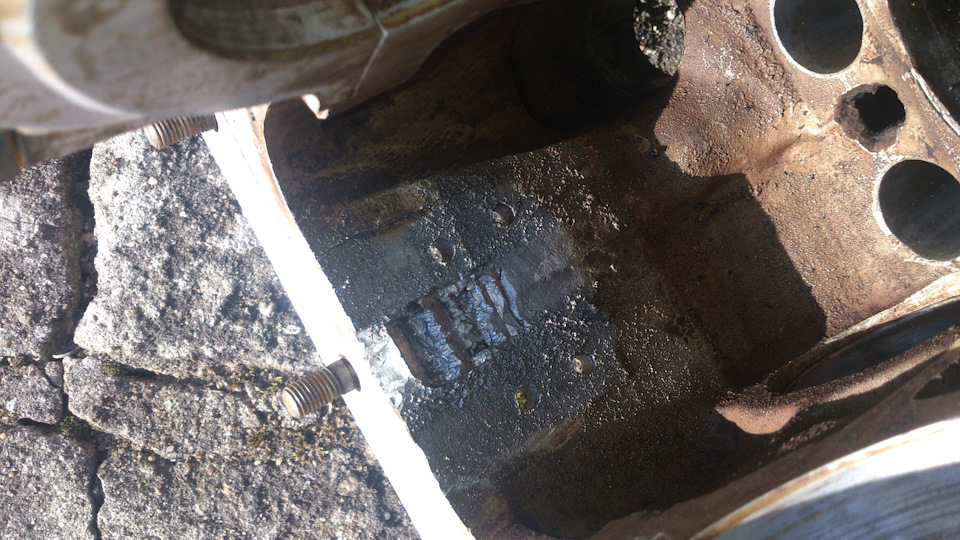

Апдейт. Купил эпоксидной смолы, развел с серебрянкой.
Подготовленные вычищенные, протертые наждачкой и обезжиренные углубления на блоке заклеил алюминиевым скотчем, устроив своеобразные колодцы.
В них, с помощью шприца залил эпоксидную смолу.
Сломал-почини… Ремонт алюминиевых деталей своими руками.
Вчера я писал о том, что сломал алюминиевую клапанную крышку. К сожалению, бывает, что чинишь одно, а ломаешь другое. Изначально хотел завезти крышку в ремонт, даже вызвал такси и приехал на место, но мастер, как оказалось, работал до 17.00. Ну, не успел так не успел. Вечером посидел в интернете в поисках мастерской, где мне могли бы помочь и наткнулся на ссылку, в которой было описано, как паять алюминиевые сплавы своими руками!
Нам для этого понадобится только газовая горелка и специальный припой. Припой называется HTS 2000 (простите если я у кого то отнял хлеб).
HTS-2000 — это специальный припой для бесфлюсовой пайки алюминия, меди, цинка, титана и сплавов на их основе, а так же литых деталей из этих металлов. Во многих случаях полностью заменяет сварку и позволяет существенно сэкономить на сварочном оборудовании и аргоне. Дает возможность переделать шов без ущерба для детали. В состав припоя HTS-2000 входит 9 компонентов. При нагреве расплавленный припой HTS проникает через пленку оксида алюминия, которая мгновенно образуется на поверхности алюминия при контакте с воздухом, и создает прочные молекулярные связи. Благодаря этому, пайка с помощью HTS-2000 является полноценной альтернативой сварке в атмосфере аргона и не уступает ей по прочности. Такое соединение устойчиво к коррозии по причине невысокого электрохимического потенциала между материалом припоя и алюминием.
Припой продается в виде прутков. В 1кг около 80 прутков!
Вес прутка — 12,5г.
Длина прутка 460 мм.
Пруток овальной формы малый радиус 1 мм, больший радиус 2 мм.
Ну а теперь, что получилось у меня.
В принципе, ничего сложного нет. Самое важное в этом деле это опыт и подготовка ремонтируемой детали. Понять, что и как можно лишь попробовав все сделать своими руками.
К сожалению из за не качественной обработки завершить вчера полностью ремонт крышки не вышло, но сегодня я точно это сделаю. Я в некоторых местах не совсем правильно зачистил поверхность крышки и справиться с текущим припоем при нагретой крышке было сложнее. В любом случае нужно было все делать в два этапа, за один думаю справился бы только опытный мастер но свою работу расцениваю на крепкую 4.
Итак, берем деталь, пруток припоя (кстати не дешевый, стоит 200р), баллон с газом и газовую горелку.
Место пайки ВСЕГДА должно находиться строго горизонтально, иначе припой стекает.
Греем место пайки примерно до 400 градусов по Цельсию. ОЧЕНЬ ВАЖНО, ЧТО ПРИПОЙ ДОЛЖЕН ПЛАВИТЬСЯ ОТ ПРИКОСНОВЕНИЯ К ДЕТАЛИ, А НЕ ОТ ТЕМПЕРАТУРЫ ПЛАМЕНИ. ПОДВЕРГАТЬ ПРИПОЙ ВОЗДЕЙСТВУЮ ПЛАМЕНИ НЕЛЬЗЯ.
Клей вместо сварки ч. 6
(публикуется в сокращении)
АЛЕКСАНДР ХРУЛЕВ, кандидат технических наук
Такой блок, конечно, надо менять. Но он стоит денег, и немалых. Так что варианты хоть и есть, но реальный выход из положения они обеспечивают далеко не всегда.
А если все-таки блок не менять? Попробовать его отремонтировать? Что ж, дело хорошее, только непростое, требующее знаний и некоторого опыта.
Варить или не варить?
Принципиально можно отремонтировать блок цилиндров с любыми повреждениями. Весь вопрос в том, насколько это экономически оправданно.
Как заклеить пробоину
Итак, применяемая технология должна быть доступной и недорогой, то есть не требовать дорогостоящего оборудования, инструмента и материалов; она должна выполняться персоналом средней квалификации и обеспечивать высокую надежность двигателя после ремонта. Всем перечисленным требованиям вполне удовлетворяет способ ремонта с помощью клеевых композиций.
Вы удивлены? Напрасно. Технология клейки блоков давно проверена и успешно применяется рядом специализированных мастерских.
Любую клеевую композицию, как и сварку, нельзя применять просто так, что называется, в лоб. Надо обязательно соблюдать требования, которые уже достаточно хорошо отработаны. Коротко сформулируем задачу: надо заделать пробоину в блоке, обеспечив высокую прочность и герметичность стенки после ремонта. Решение ее доступно любой мастерской или СТО.
Но мы из имеющихся вариантов выбрали композицию американской фирмы Belzona.
Смешав компоненты в необходимой пропорции (1:3 по объему), наносим их на стенку блока по контуру пробоины и прижимаем одну из накладок. После этого пробоина заполняется композицией и устанавливается вторая накладка. Между накладками должно оказаться столько композиции, чтобы при затягивании болтов часть ее выдавилась по всему контуру накладок.
Когда композиция отвердеет, останется только срезать выступающую часть болтов (из эстетических соображений или если они чему-нибудь мешают) и покрасить блок.
Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации пожалуйста, обращайтесь по телефону 812-3880855 или другими способами указанными вконтактах.
Пломбируем дырочку(заварка Алюминиевого блока)
Попросили заварить «трещенку» в блоке ГАЗ 21.

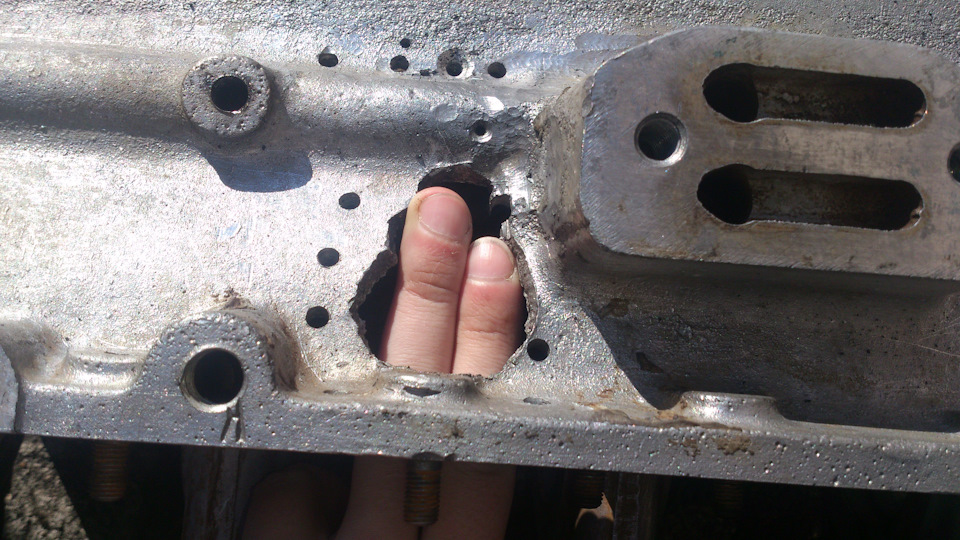

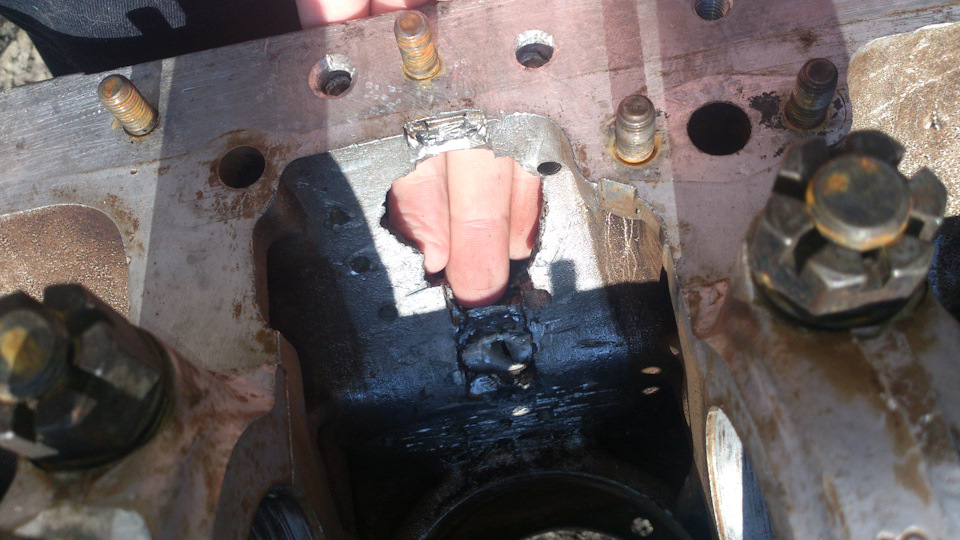

По факту осмотра «трещенка» оказалась дыромахами

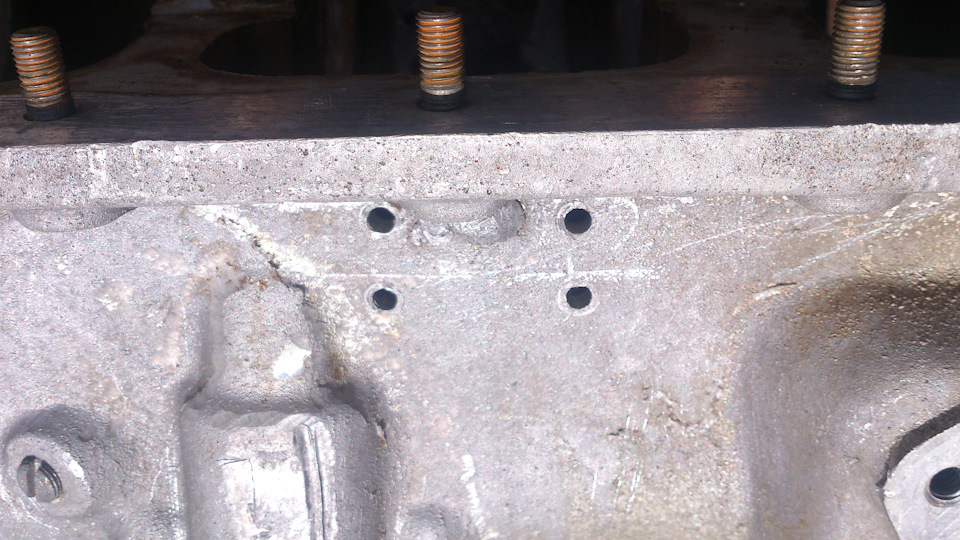

с другой стороны менее эпично
Чтож приступим.

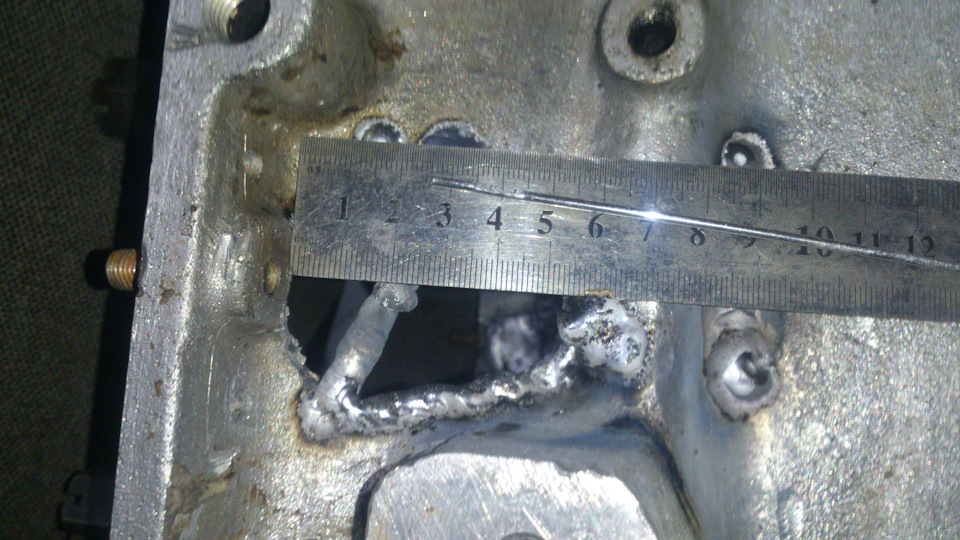

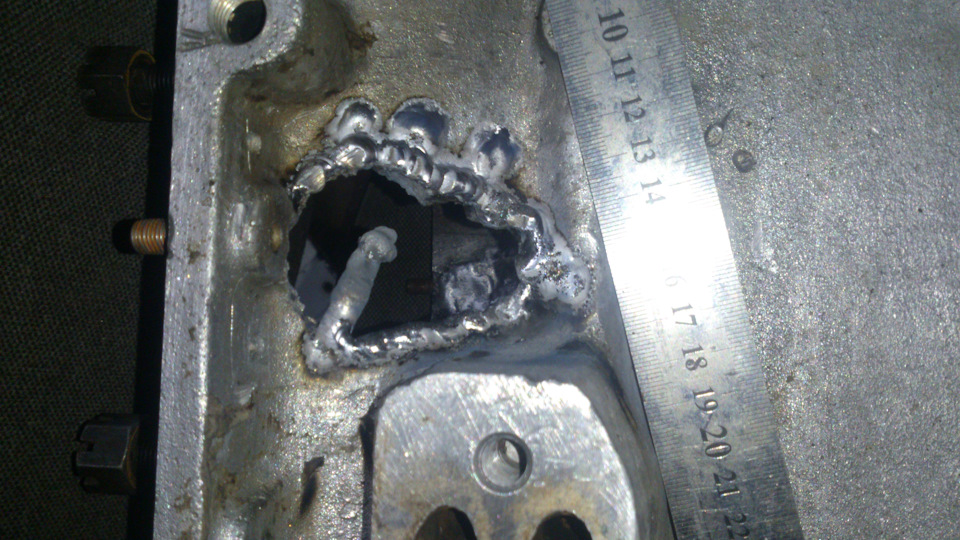

Берем «пластилин марки 4043» и начинаем с краев лепить

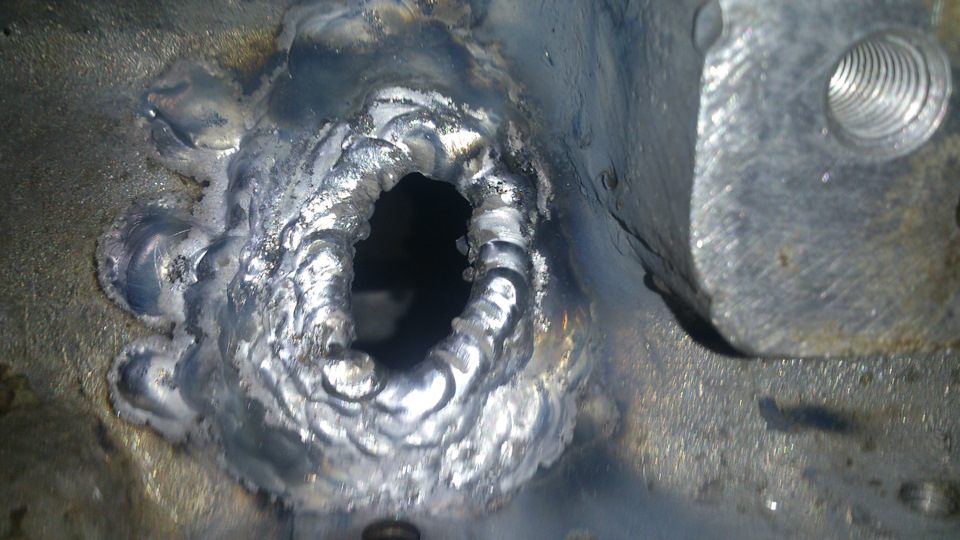

Лепим аккуратно с толком с тактом с расстановкой.

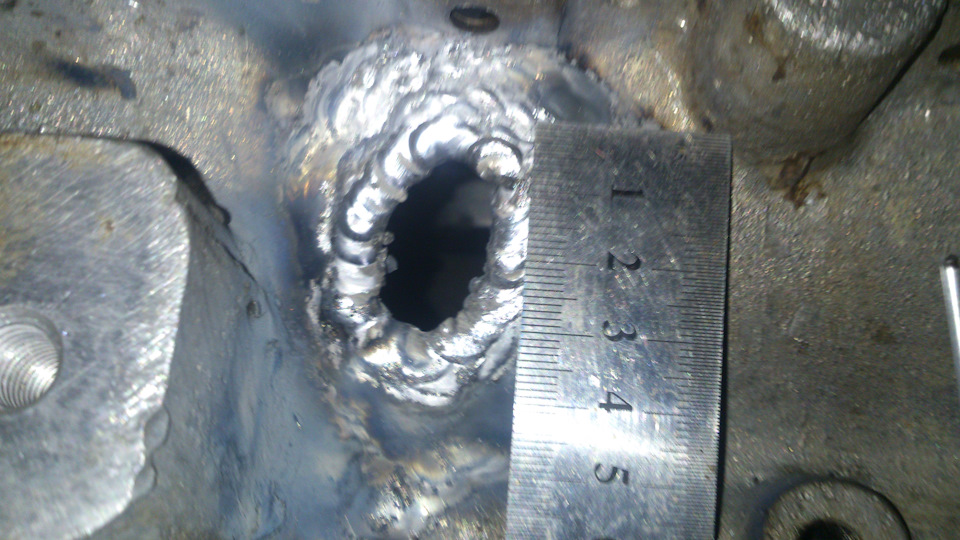

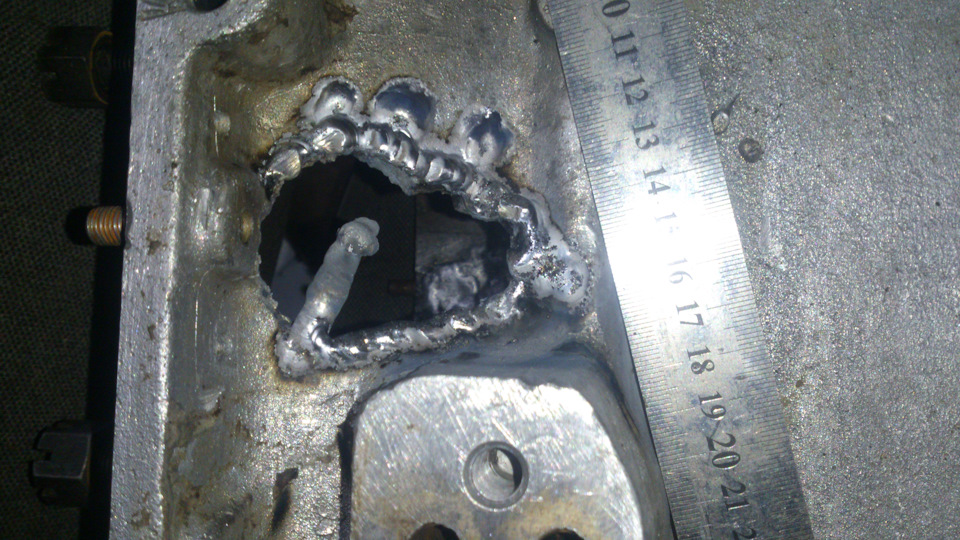

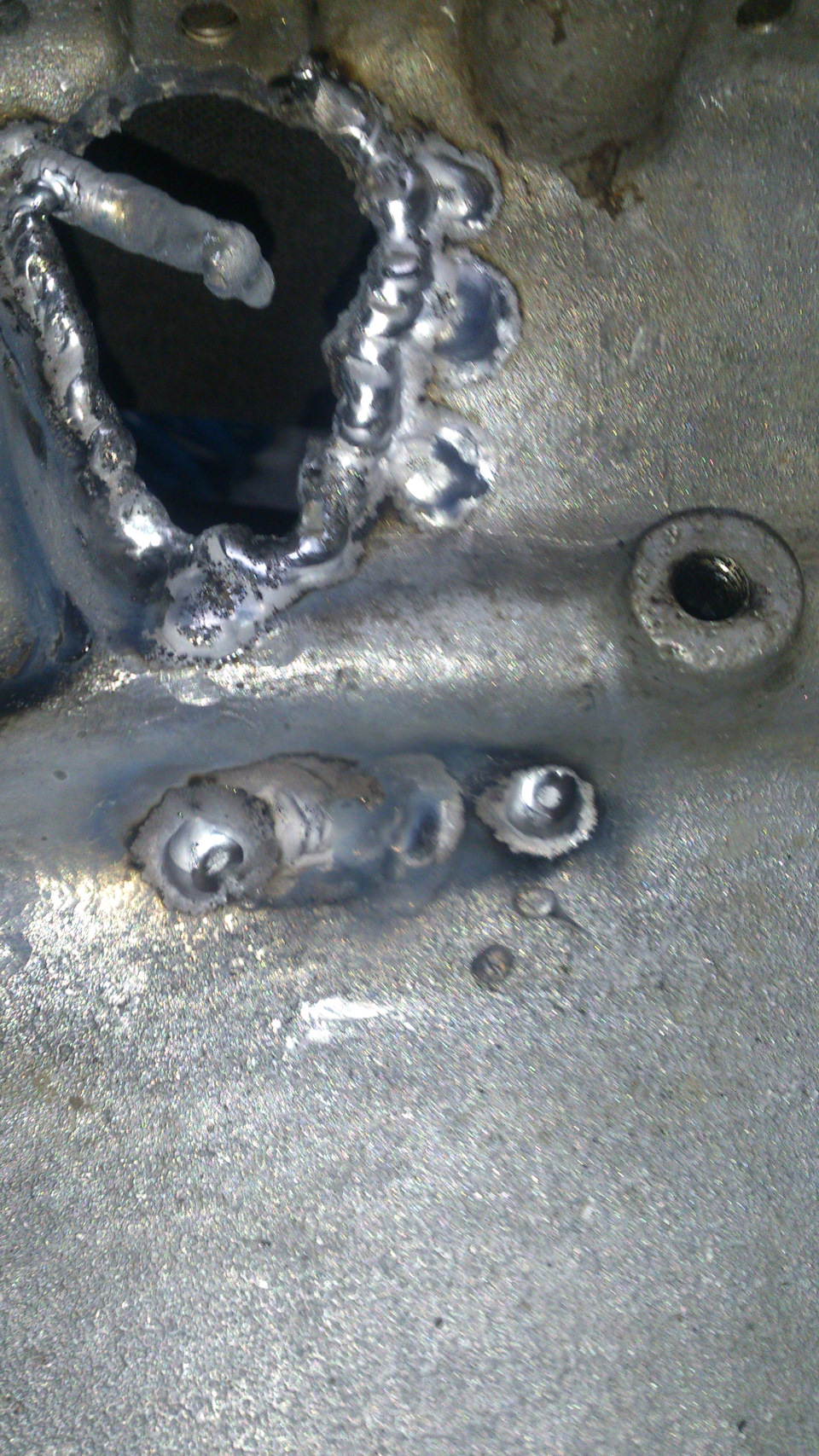

Получаем промежуточный результат.

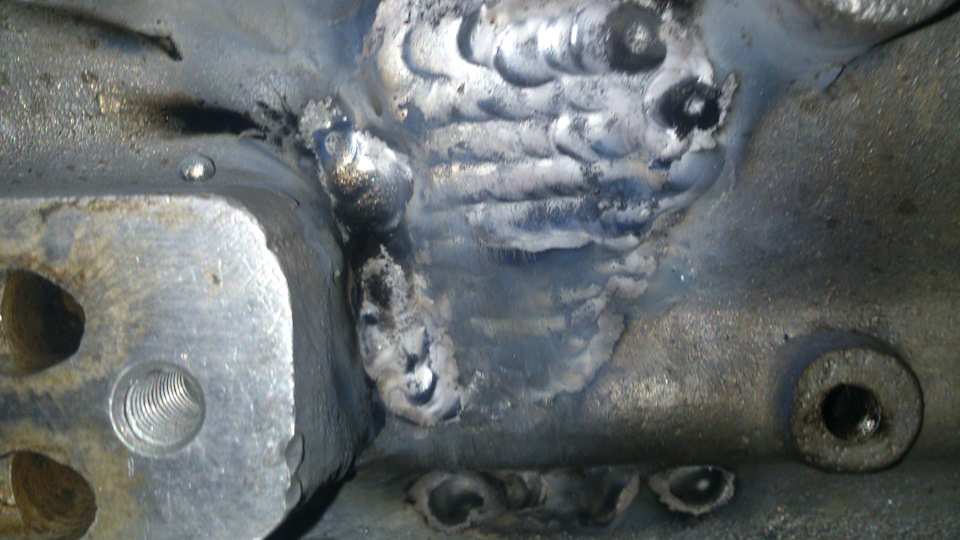

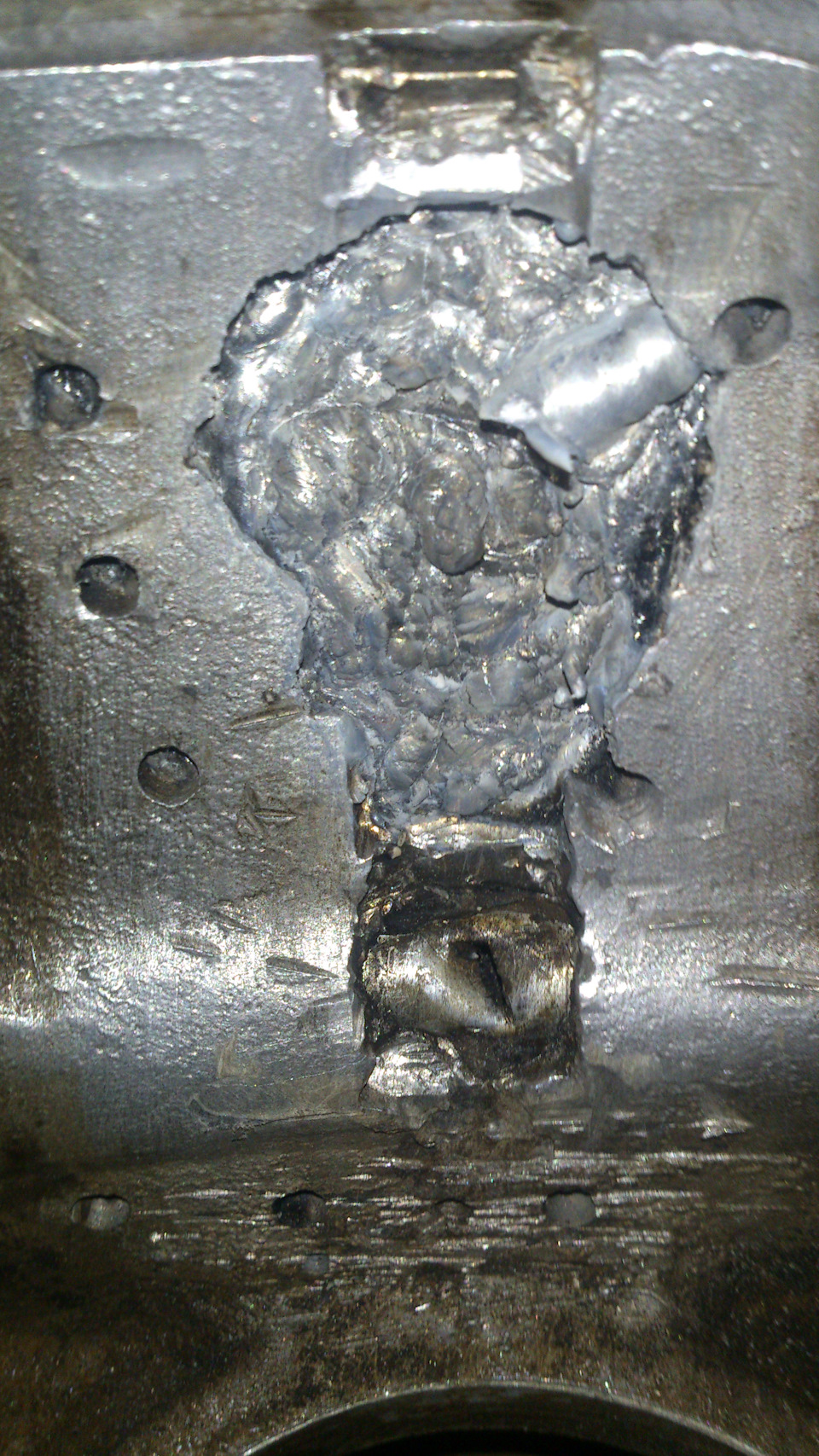

по итогу дня имеем пустой баллон Аргона и вот такой результат.
на следующий день изнанку добил до состояния фасада но уже не фоткал тк надо было уже отдавать блок.
плоскость поддона ушла где-то на 0,5мм.
Комментарии 9
>>>плоскость поддона ушла где-то на 0,5мм.
а коренные опоры на сколько ушли?
А слабо было поставить заплатку с последующей сваркой? И аргона не так много надо! Да и много чего было бы меньше потрачено.
толщина блока ок 10мм под рукой была только двойка.
отсутствовал кусок канала масленой магистрали.
ПС: посморел вашу страничку ничего похожего не нашел. ПОКАЖИТЕ как надо.
никого не учу лишь показал как сделал я в конкретной ситуации.
Показать не могу. В связи с некоторыми особенностями зрения за сварку и покраску не берусь. А вот рассказать могу. Уверен что не стоит. Блок уже повело!
Блок повело еще от удара.
Повторю еще раз я лишь показал как сделала в данных конкретных условиях, да изначально тоже хотел латку ставить, но сделал так.
Вы бы сделали по другому, а другие вообще просто поменяли блок.
Это ремонт у него есть куча вариантов исполнения и нет одного истинно правильного.
Стесняюсь спросить. А как маслоканал был восстановлен?
Толщина канала около 10мм так что просто аккуратно наплавлен.
стенка должна получится около 4-5 мм.
он на фото изнанки виден, внизу.
А ее сваркой и не решить. В принципе так и делают «насирают» снаружи полуавтоматом,а с нутри заделывают спец.герметиком.
Вариться. и еще как вариться электродами обычными! Тоже была проблема заварили и все ок! Это особенность может д240 даже в инструкции этот процесс описан..
.https://fermer.ru/forum/rtm-remontno-traktornaya-masterskaya/109616?page=5
пост 460
чугун на д-240 хреноватый. в плане сварки.к совету данному RULJA можно добавить рекомендацию рассверлить край трещины—и тем самым предотвратить ее дальнейший рост.если водяная рубашка цела,лучше вообще не варить—достаточно ПРАВИЛЬНО применить качественную холодную сварку.Если на водяной рубашке только трещина,то к вышепреведенному я применил бы(и с успехом применял) КЕРАМИЧЕСКИЙ ГЕРМЕТИК СИСТЕМЫ ОХЛ.фирмы HI-GEAR—на год МАЗу с антифризом! хватает.
если уж о клеях и герметиках то я за поксипол.
Не знаю кто как, а мы чугуняку передвижкой с обычными электродами варили. Все гут было:-)
На Никольском мотороремонтном заводе видал, что трещины в блоках заделывали установкой заплатки из металла. Трещину разделывали, засверливали, изготавливали заплатку из стального листа примерно 2мм толщиной, в блоке сверлили и нарезали отверстия под болты М6 и прикручивали заплатку на трещину через картонную прокладку на какой-то красный герметик.
как можно понять определение «обычный электрод»?
как можно понять определение «обычный электрод»?
ну наверно те которые в магазинах продаются..)))
А «необычных» в магазине нету? Возможно «необычными» чугун будет лучше варится,как думаете?
ну это же искать надо)))) так то мой блок варили спец электродами. по чугуну.
наверно. у сварного были.
Электроды для сварки чугуна,а равно и обычные(мр,уони,ано),обмотанные медной мочалкой, не предотвращают отбела околошовных зон. поэтому успешная сварка чугуна(кроме ковких) без последующей непростой термообработки-скорее исключение.Выход применение приведенных выше рекомендаций—хоть это и кустарщина
нет,все эти сварки это от лукавого. Лично я бы не рискнул варить себе блок. Если бы на что и пошел бы,то это газопламенная пайка латунью. И даже с ней не все так гладко,а сварка так подавно. Сварка чугуна имеет место на маленьких не ответственных,мало-нагруженых деталях. И то назвать это сваркой язык не подымается.
нет,все эти сварки это от лукавого. Лично я бы не рискнул варить себе блок. Если бы на что и пошел бы,то это газопламенная пайка латунью. И даже с ней не все так гладко,а сварка так подавно. Сварка чугуна имеет место на маленьких не ответственных,мало-нагруженых деталях. И то назвать это сваркой язык не подымается.
Ну дык новый блок это конечно хорошо НО, не каждый может себе это позволить. Что от лукавого тоже согласен.
блок конечно вещь не из дешевых,а плюс ко всему и головная боль с регистрацией. Так что проводить ремонт более экономние,но варить то что априори не варится в полном смысле этого слова,будет не разумно. Сейчас в продаже уйма всяких полимеров которыми можно быстро и дешево заделать трещину,предварительно убрав концентраты напряжения,дабы прекратить прогрессию самой трещины. Впринципе способов много ликвидации данной проблемы в том числе и нанесение сварного шва,но риск при этом,наделать «делов»,очень велик и не нужно забывать что блок это ответственная деталь с определенными нагрузками и заданной геометрией,малейшее нарушение которой приведет к нарушению работы других деталей и в целом двигателя.
