чем вытащить сальники клапанов
маслосъемные колпачки — они же сальники клапанов — замена
применимо для автомобилей форд фокус, мондео, маверик, мазда, лэнд ровер и другие где устанавливался подобный двигатель (Zetec-E) объемом 1,8 — 2,0 литра
кто не имел дело с заменой ГРМ на данном двигателе сначала изучить инструкцию про ГРМ!
давно у меня руки чесались заменить МСК, т.к. сначала появился сизый дым при перегазовке, а потом стал напрягать жор масла (дошло до двух дитров на 10 тыс.км. если крутить выше 3 тыс.оборотов, а крутить его необходимо чтобы кольца не залегали от городской тошноты и шайбочки в стаканчиках прокручивались и саоочищались от нагара), но никак не срасталось: то не все запчасти были под рукой, то мануал забывал взять, то банально не было свободного времени.
и вот на днях это случилось))
ps^ если доработать рассухариватель, то вполне справиться и одному.
итак, по порядку.
для начала список обязательных! необходимых инструментов (набор ключей/головок/отверток/пассатижи имеем по умолчанию):
1. набор для замены ГРМ (планки удержания шестерен распределительных валов, болт для «стопорения коленчатого вала», планка выверки распред.валов (полоска металла толщиной 5 мм, длиной см 30 и шириной см 3-4. можно использовать штанген-циркуль и полотно пилки по металлу).

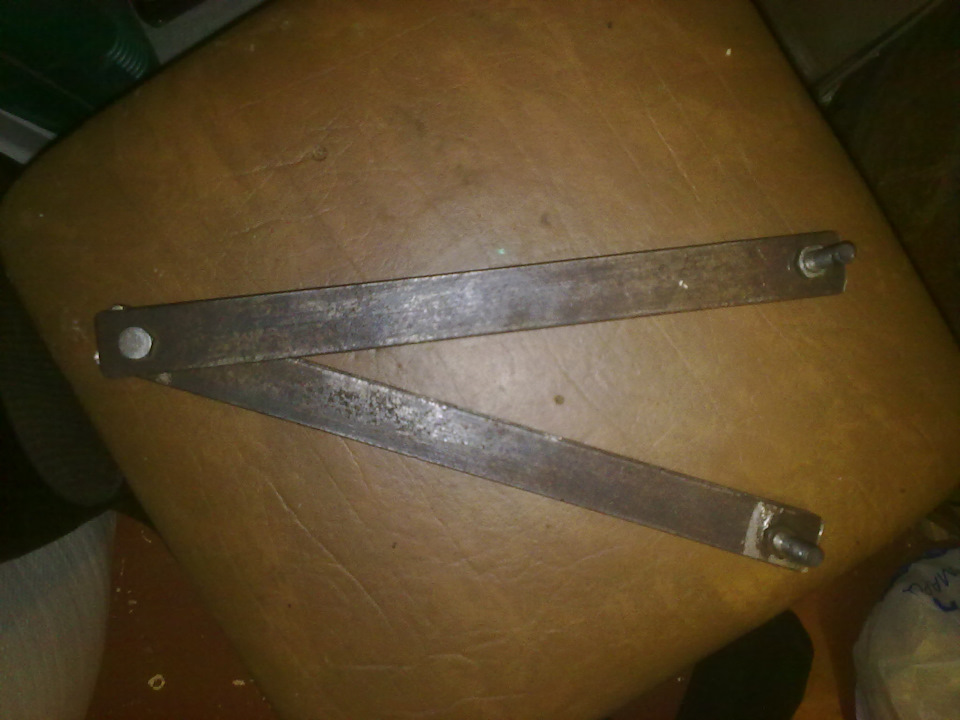

2. рассухариватель клапанов ВАЗ. в магазине в продаже было два вида — выбрал тот, у которого нажимная шляпка уже, скорее всего, для 16 клапанного семейства.

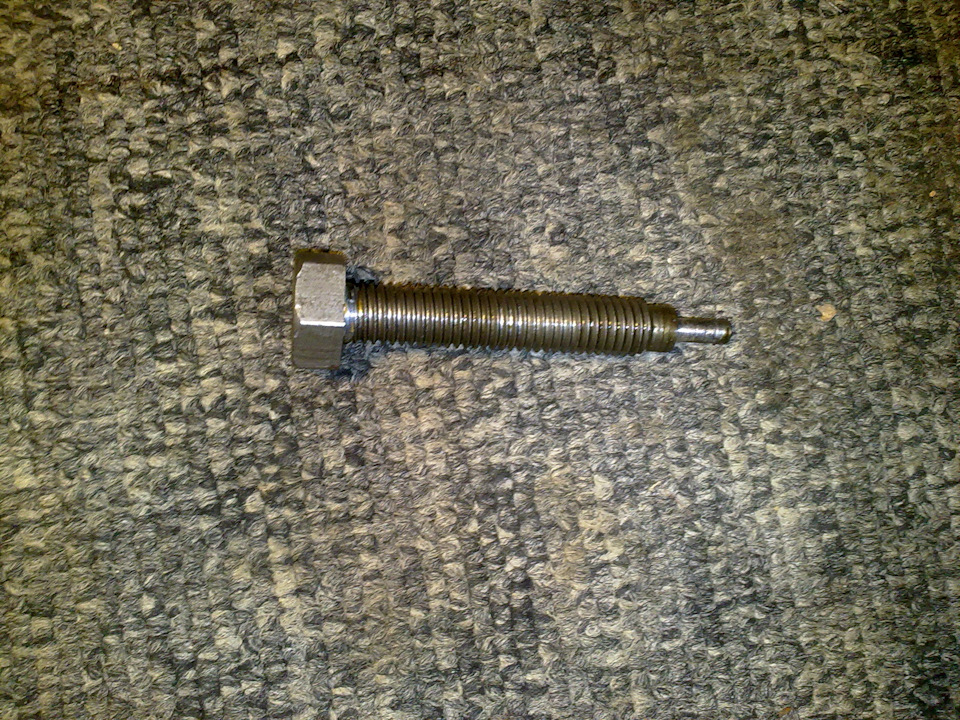

Обязательное отступление: рассухариватель необходимо доработать! это спасет от задиров колодцев стаканчиков и шеек постелей распредвалов, т.к. головка блока выполнена из аллюминия и очень «нежная» до прикосневений.

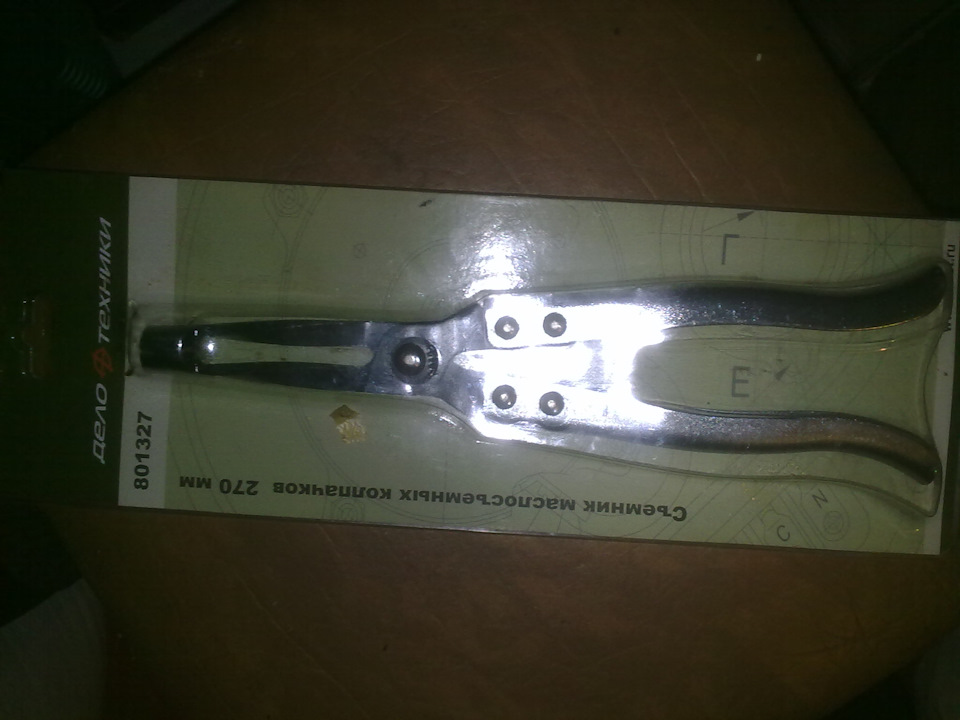

4. универсальный съемник МСК
5. пластилин. додумался до него не сразу, а провозившись с первым колпачком около часа. если работать с помощником, то реально обойтись намагниченной отверткой, но пластилин реально! работает

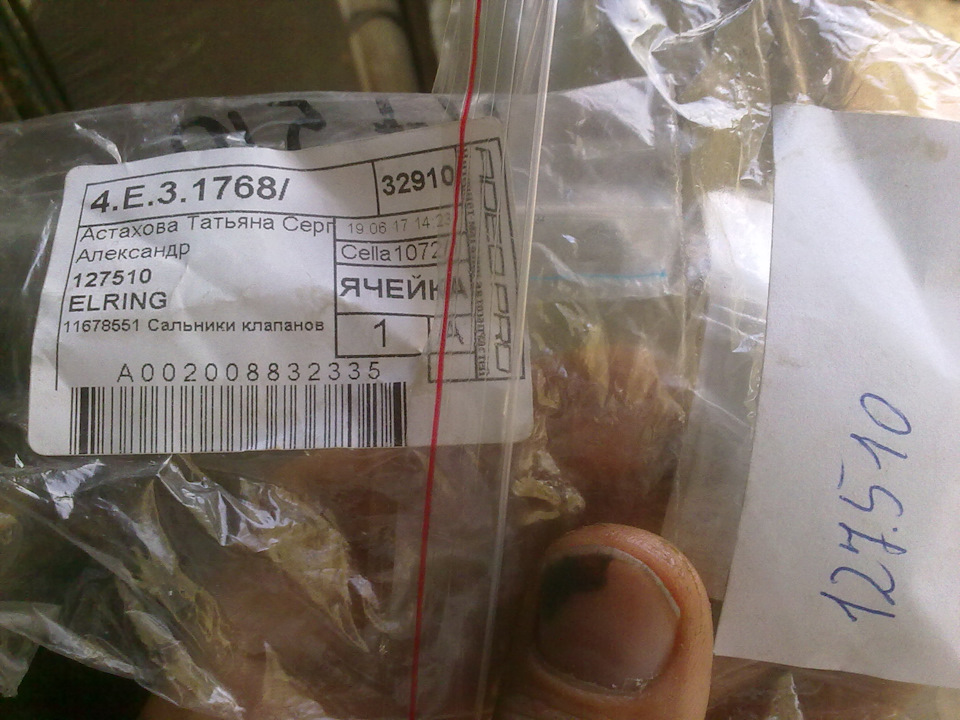

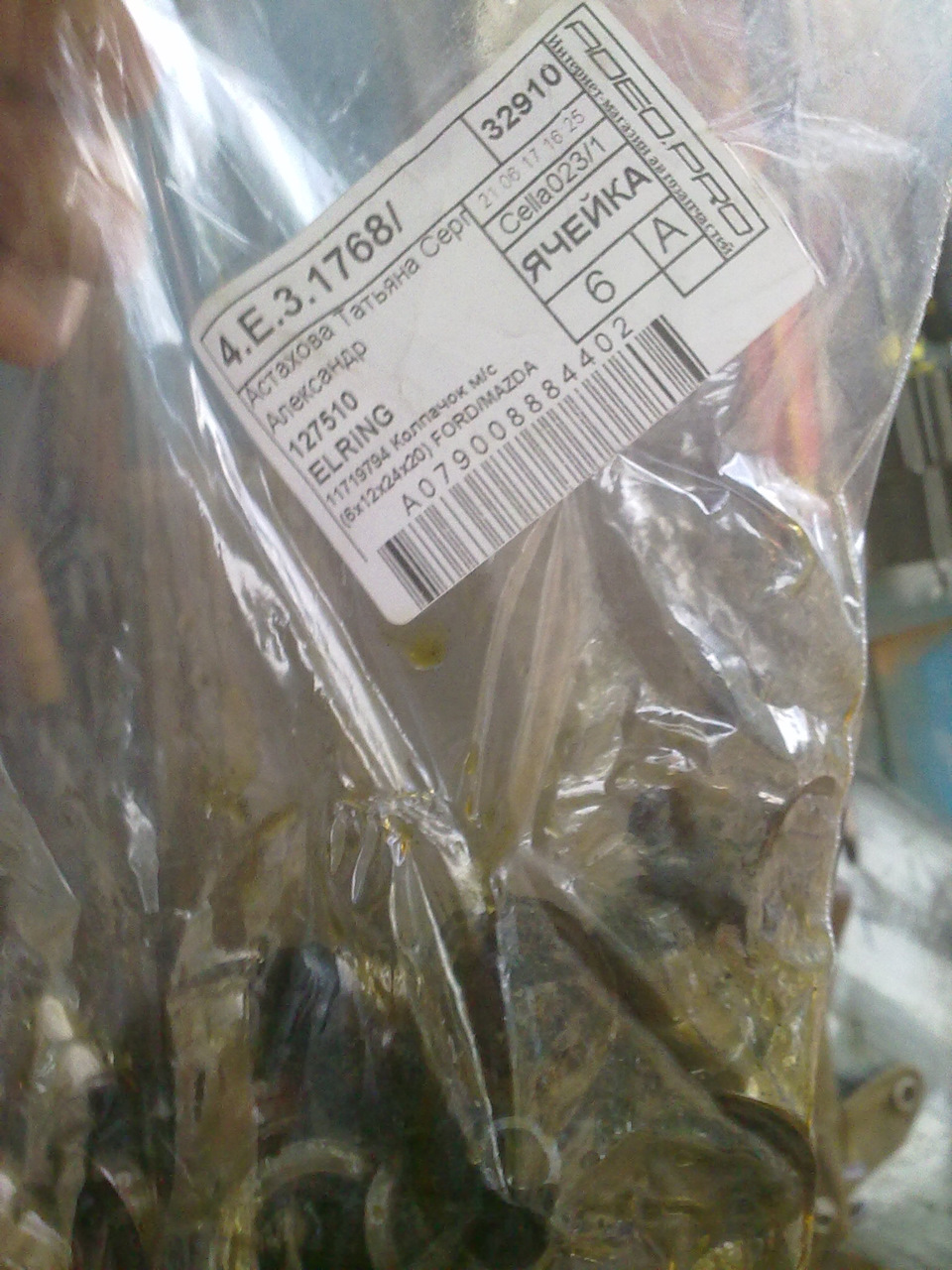

6. маслосъемные колпачки (сальники клапанов). покупал аналог фирма ELRING. после проделанной работы пожалел об этом, а так же о том, что не смог раскошелиться на оригинал((

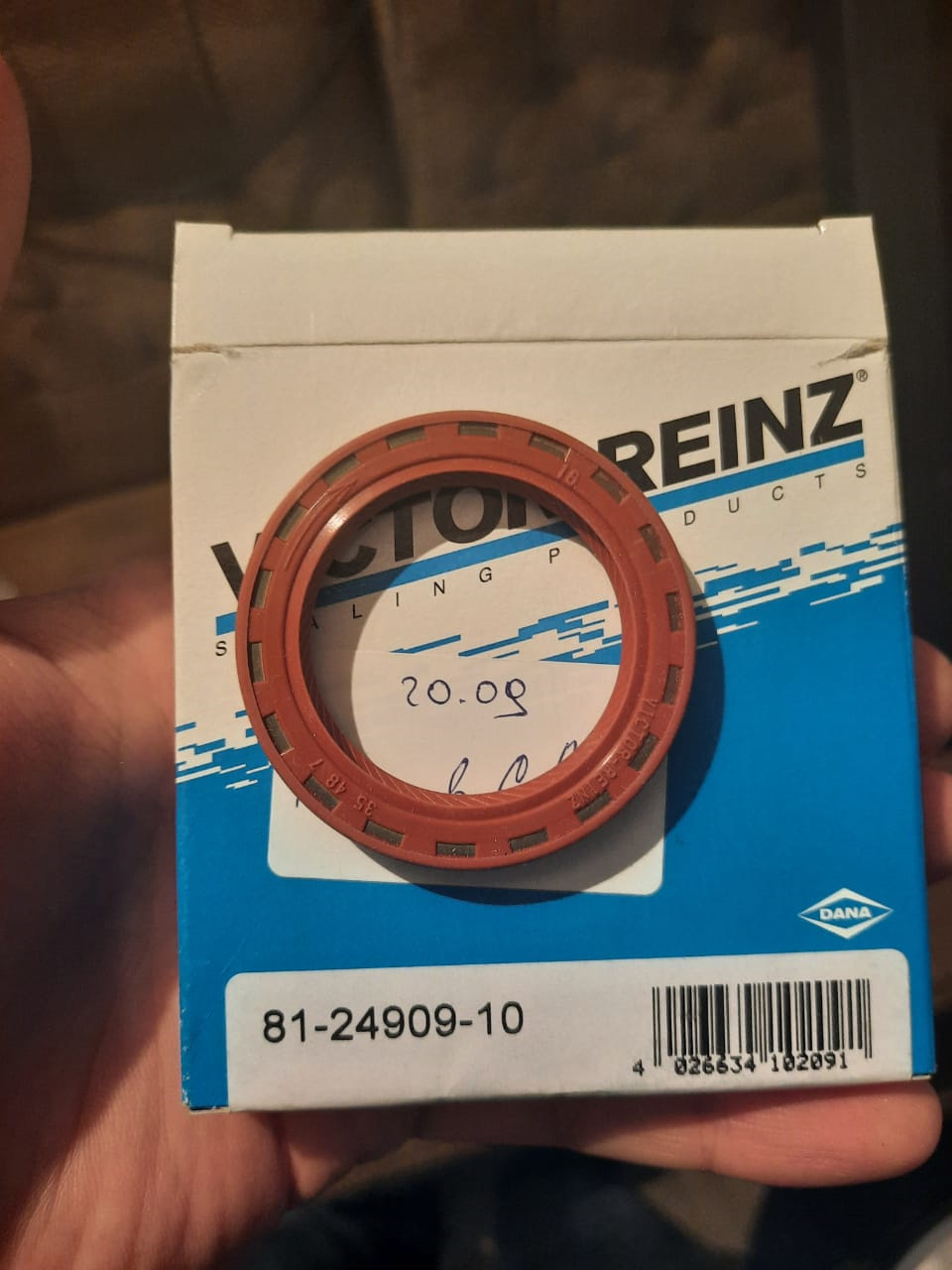

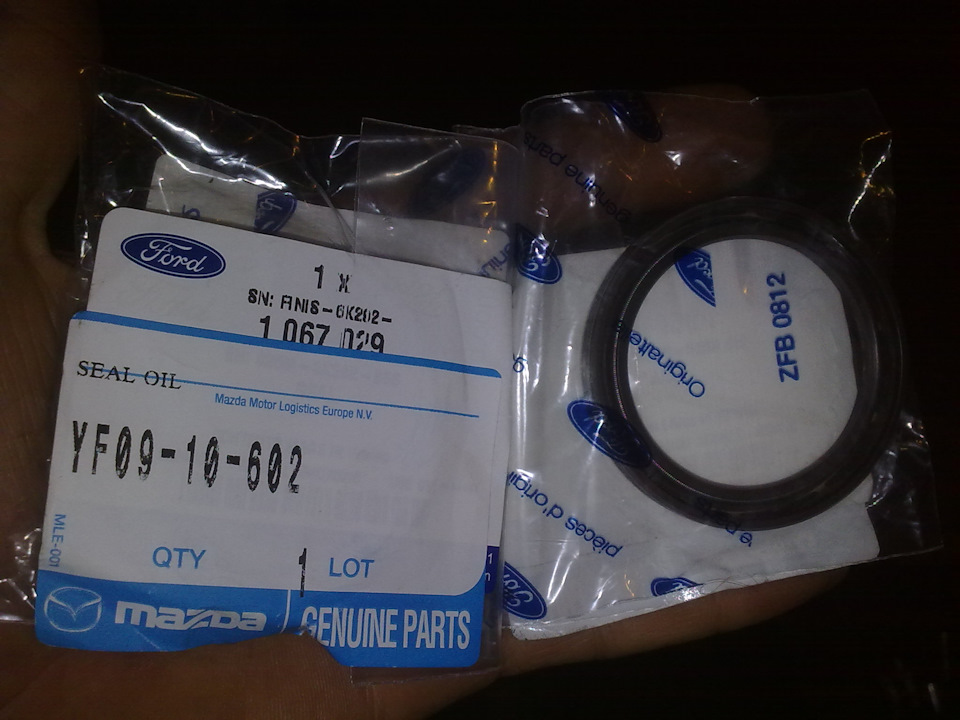

7. сальники распред. валов 2 шт.
для тех кто попутно планирует менять ГРМ — продолжение: откручиваем и снимаем среднюю крышку ГРМ (для удобства доступа к болту со шляпкой-звездочка поднимаем/опускаем двигатель), шкив к\вала (головка на 18 и стопорим помощником через передачу на тормозе либо через суппорт в отверстие диска либо с помощью сделанной по месту Г-образной железной планки с дыркой с болтом через отверстие в маховике), снимаем шкив к/вала аккуратно ручкой! (не железом — шкив хрупкий!) молотка постукивая по шкиву. наблюдаем за стопорной шпонкой под шкивом на к\вале чтобы не потерять. если упала, то протираем и кладем в сторону не забывая потом намазать ее немного! смазкой перед установкой на место.
откручиваем и снимаем нижнюю крышку ГРМ. меняем ГРМ и собираем обратно))
далее головкой на 8 откручиваем клапанную крышку и снимаем ее.
т.к. я не планировал замену ГРМ, то и вышеперечисленных манипуляций не делал, а сразу выставил ВМТ совместив метку на шкиве к/вала с меткой (наплывом) на блоке двигателя, а в колодец первого цилиндра вставил большую отвертку. при этом кулачки распред. валов первого поршня смотрят наружу в разные! стороны, а прорези распред. валов со стороны 4-го цилиндра паралельны плоскости головки и туда легко и ровно вставляется фиксирующая планка (в моем случае вынутая большая часть штанген-циркуля и полотно ножовки по металлу) и вставил «стопорный болт» к/вала, выкрутив перед этим ключом на 10 болт\заглушку спереди двигателя.
потом взял вязальной проволоки и привязал ремень ГРМ в нескольких местах к шестерням.
далее ослабляем (против нарисованной на ролике стрелки) натяжной ролик ГРМ и откручиваем шестерни ГРМ.
я аккуратно подвязал шестерни чтобы не перегибался ремень в стороне на проволоку.
теперь ослабляем болты распред. валов. сначала на четверть оборота каждый, чтобы валы не покосились или еще что-то там (па инструкции не помню), потом еще по пол оборота каждый и затем окончательно.
снимаем верхние крышки распред. валов (они пронумерованы с внешней стороны) и сами распред. валы и выкладываем чтобы знать как потом ставить назад. я выложил на картонку на улице благо ветра не было и пыль не летала в воздухе. Крышки сидят на втулках и туго снимаются покачивая в стороны, а крышки, крепящие сальники распред. валов еще и на герметике! поэтому снимал их слегка поддев отверткой.

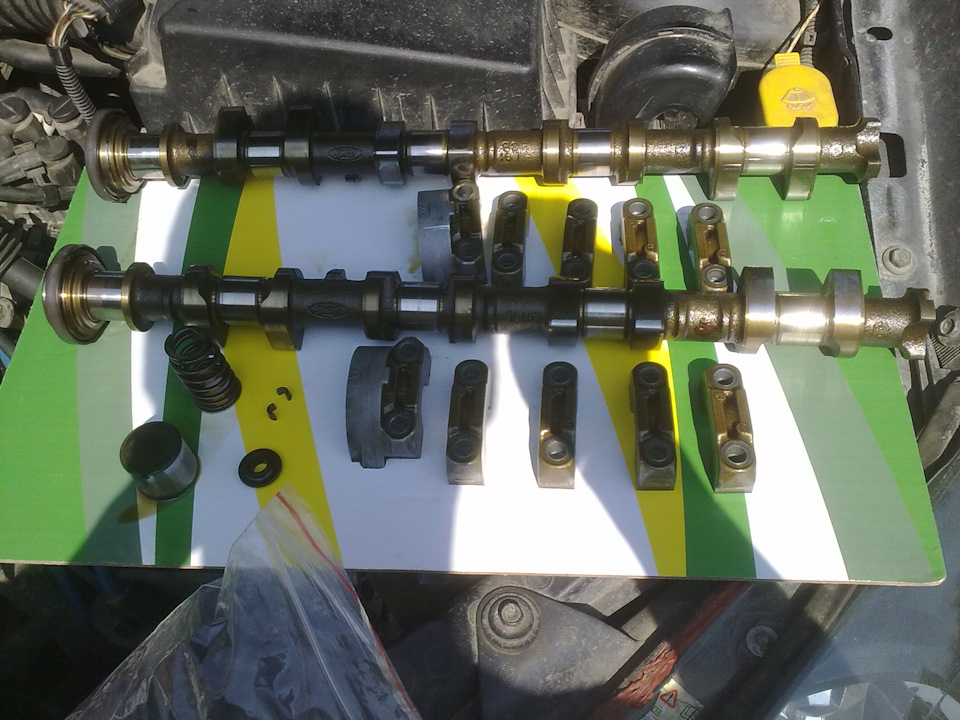

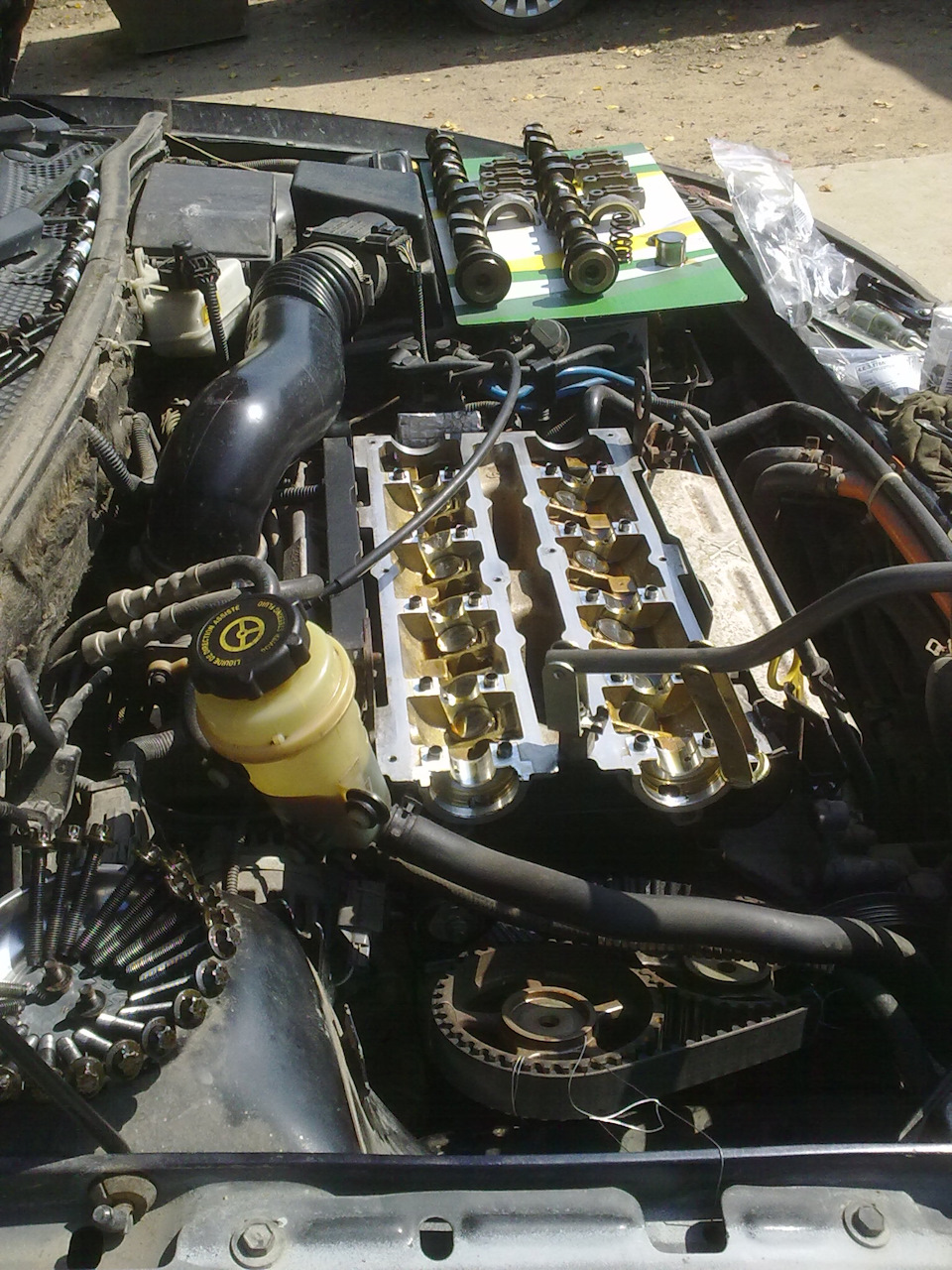

когда валы сняты можно приступить к замене МСК.
первым делом это удобное осуществить на 1 и 4 цилиндре, т.к. двигатель зафиксирован в ВМТ.

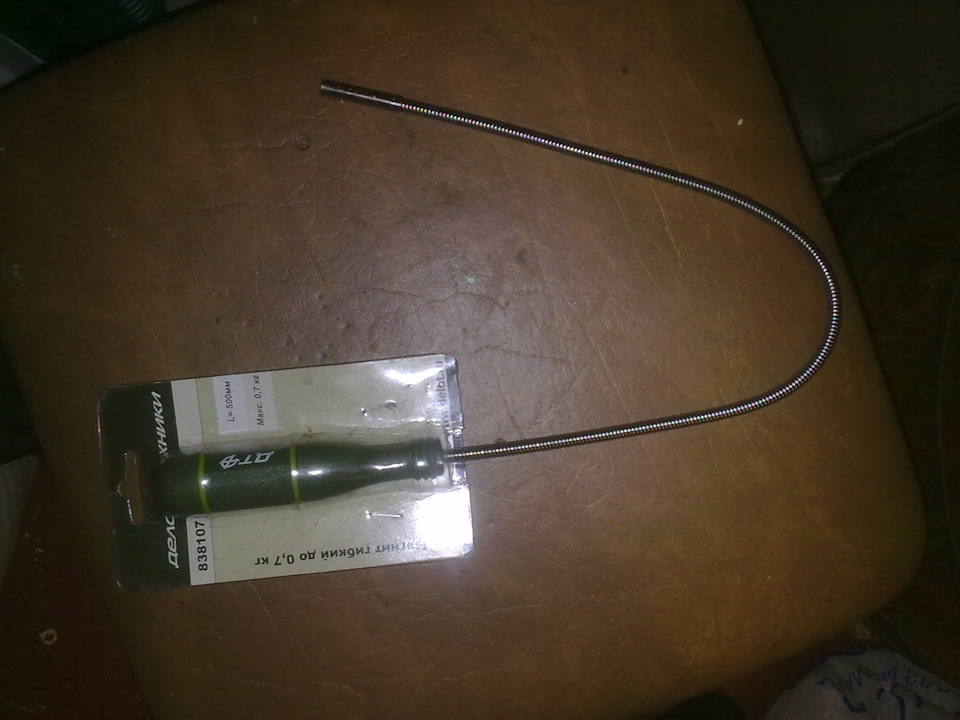

магнитиком поднимаем стаканчик и им же достаем сухарики рассухариваемоего клапана (рассухариватель цеплял через отверстие и болт клапанной крышки).
следим, чтобы не повредить колодца и на зецепить постели распред. валов рассухаривателем!
правильно устанавливаем пружину назад — заужением вверх!
правильно устанавливаем верхнюю прижимную шайбу — широкой частью вниз, узкой — вверх!
правильно устанавливаем сухарик — заужением вниз!
перед рассухариванием слегка простукивал клапана молотком чтобы верхние прижимные шайбы «отлегли» от сухарей. так же простукивал и после засухаривания чтобы сухири «сели по месту».

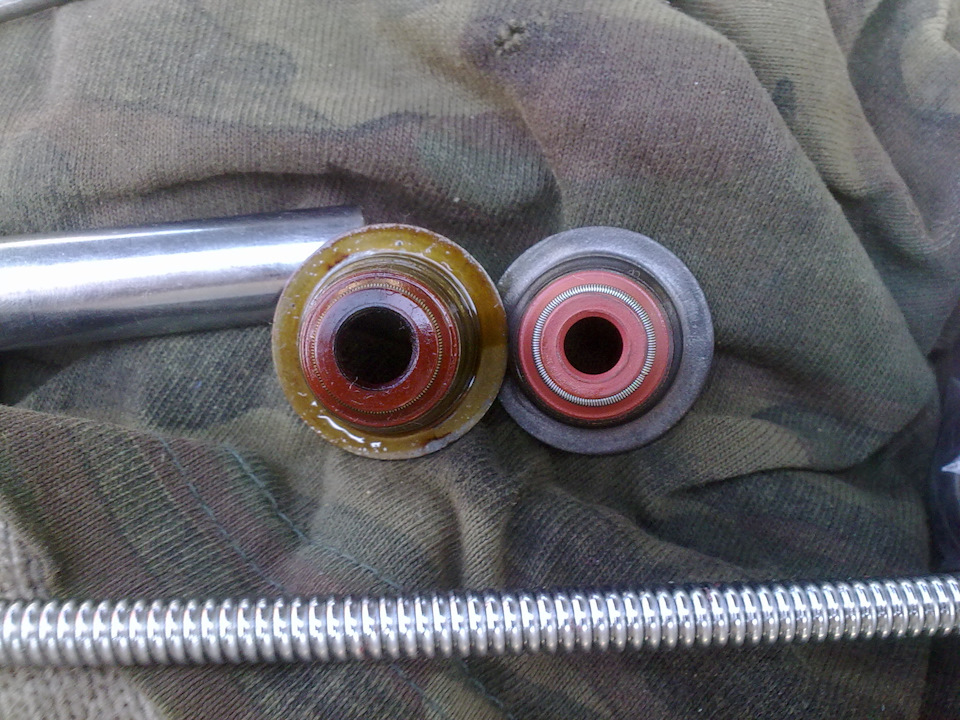

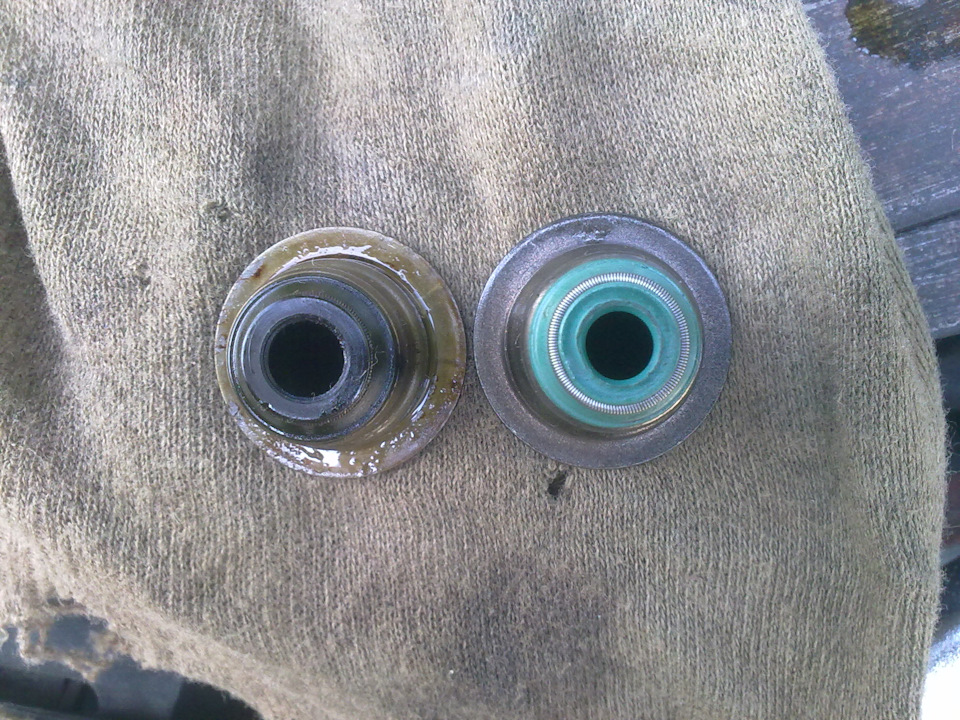

съемником извлекаем старый МСК
аккуратно чистим (если необходимо) его посадочное место и ставим новый. перед установкой МСК окунал в масло и досаживал на место с помощью молотка и длинной головки (размер подобрал по месту))
сухарики прекрасно ставятся назад с помощь пластилина
с МСК второго и 3 цилиндров пришлось повозиться дольше, т.к. у меня не было компрессора, чтобы дуть в свечные колодцы, а крутить к/вал я не хотел по причине застопоренного ремня/боязни не верной установки распред. валов потом правильно взад и еще почему-то))) так же пришлось снимать и отжимать в сторону фишки форсунок чтобы их пластиковая рейка не мешала.

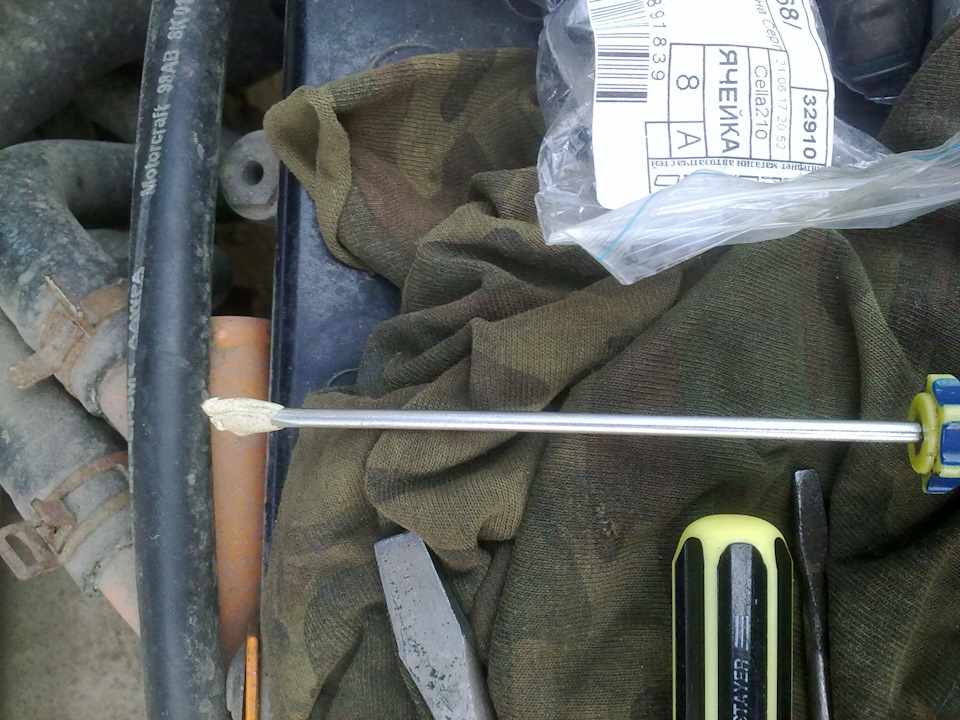

тут мне на помощь пришла бельевая веревка!
сначала напихал через свечной колодец (второго, а после третьего цилиндра) метра 4 с половиной, а затем, подмятая клапаном при рассухаривании веревка (видно как клапан проваливается по месту) еще где-то пол метра и тогда уже клапан прочно упирался и не проваливался.
так, с божьей помощью все 16 МСК были заменены
собираем назад в обратной последовательности обязательно смазав постели и крышки распред. валов маслом, а под широкие крышки намазав герметика (по углу наискось — видно по пригорелому следу как лежал старый герметик) и затянув болты предписанным усилием.
сальники распред. валов ставил на уже прикрученные распред. валы/крышки сначала ровно вдавливая рукой, а затем простукивая через деревянный брусочек (не было под рукой такой широкой головки))) забил вровень с крышкой/головкой блока.
ps^ при установке ГРМ после вкручивания «стопорного болта» рекомендую слегка провернуть к/вал по часовой стрелке тем самым к/вал упрется в болт и ВМТ будет 100% точным и только тогда ставить планку в разрезы распред. валов на блоке.
так же после установки и проверки меток ГРМ необходимо натянуть ремень натяжным роликом и провернуть (после удаления «стопорного болта» и планки) за к/вал два полных оборота и снова вкрутить «стопорный болт» к/вала и вставить планку в прорези распред. валов!
все должно стать ровно и четки без клинов/закусываний!
так, неспешно с перекурами/обедом работа заняла по времени 10 часов.
масло залил по верхнюю метку на щупе. судить о расходе из-за малого пробега пока рано, но что однозначно, так это то, что при газе в пол, стоя на месте, — дымить уже перестала!
Замена сальников клапанов (они же маслосъемные колпачки)
Дорогой дневник:- И так, все началось после замены термостата, да да, именно термостата… Как не странно, после его замены я заметил что куда то стало деваться масло из двигателя, осмотрев на предмет течи, я ничего не нашел, но после длительных поездок масло будто таяло. Также на полностью прогретом двигателе, если оставить на холостых минут на 5-7 и потом газануть кидало дымом из трубы.
— было решено заменить сальники клапанов, так как кто знает менялись они когда-то или нет, а по отзывам владельцев ВАГ менять их периодически надо.
— для работы нам понадобится набор инструментов стандартный, съёмник сальников клапанов, рассухариватель, сами сальники, и так называемый «презерватив» направляющая втулочка для сальников, пинцет, и магнит маленький на палочке (для удобства) кажется все, но может что то упустил)
— я же заказал на всякий случай ещё сальник распредвала, (который не понадобился) и новую прокладку клапанной крышки.
— начинаем с разборки, снимаем декоративную накладку на двигатель
— далее клапанную крышку, и вытаскиваем пластик… Какую то пластиковую штуковину которая закрывает распредвал, и я так понимаю защищает от появления эмульсии (может и не так)
— выкручиваем свечи, и выставляем метки ГРМ, отпускаем натяжной ролик и стягиваем ремень с шкива распредвала, желательно перед этим «сорвать» болт шкива ключом на 18, а после уже скинуть с него ремень. Морду разбирать не обязательно так как метку шкива коленчатого вала и так видно, я для удобства пометил ее белым корректором. Хотя шкив распредавала можно не снимать для снятия самого распредвала, но при установке обратно есть Очень большая вероятность сломать датчик холла, по этому учитесь на чужих ошибках и снимите его сразу)
— отпускаем болты бугелей распредвала (я отпускал нахрест) как и затягивал обратно. Откручиваем их и снимаем, выставляя на столе в том же порядке как сняли (чтобы не перепутать ничего)
— далее вытягиваем гидрокомпенсаторы и также ставим по порядку, цепляем рассухариватель и так как у нас коленвал в метке, соответственно первый и четвертый поршни у нас вверху, смотрим на них через отверстия свечей, если все так можно рассухарить первые два клапана, для удобства я снял корпус воздушного фильтра чтобы рассухариватель не упирался в него и можно было полностью ставить пружину клапана.
Обязательно застелить все какой то простынью чтобы потом было легче шукать сухари которые возомнили себя «Гагариным».
-еще один нюанс, для того чтобы не повредить рассухаривателем место хода гидрокомпенсатора, я вырезал кусок пластиковой бутылки и вставил трубкой на место гидрика.
-после рассуханивания клапан падает на поршень, но это никак не мешает работе, так как опускается он где-то на 1-1.5 см всего. Магнитом вытаскиваем тарелку и пружину клапана. Съёмником сальников выдергиваем старый сальник, и через направляйку сальника, сажаем его предварительно смазав маслом на место длинной головкой которая подходит по размеру сальника. Садится довольно легко, я в конце очень легко постукивал маленьким молотком (только очень легко) и молоток у меня был маленький, хотя думаю это даже лишнее.
— с первым клапаном игрался дольше всего, остальные пошли как-то легче, главное не забыть поднять соответствующий поршень в верх перед тем как рассухаривать клапан, а то у меня в конце чуть казус не случился, я рассухарил клапан четвертого цилиндра и вспомнил что поршень у меня внизу… Мне очень повезло что клапан не упал сразу же вниз, а каким то чудом завис в том же положении что и был когда я снял сухари. Я тогда максимально аккуратно и без лишних движений покрутил коленвалл и поднял четвертый поршень вверх, но мысленно уже снимал ГБЦ… Пронесло…Старые же сальники были очень твердые, как пластмасс. Они точно со своей задачей не справлялись.
— после замены всех сальников собрал все назад но движок не запустился, а крутил без компрессии совсем, я понял что гидрики разжались полностью и тем самым открыли все клапана… Далее следовала разборка опять… Не знаю кто как, но я психанул и решил проблему так. — вытаскивал по очереди гидрокомпенсаторы, разбирал их и сливал с них масло, тогда они начинали сжимается и разжиматся, устанавливать надо отверстием в гидрике напротив отверстия для подачи масла, чтобы легче было прокачать его в работе.
— все собрал опять, выставил метки, затянул натяжной ролик, и запустил дрыгатель, запустился хорошо, затрещали гидрики, минут 10-15 и все прокачались маслом. В следующий раз я наверное не сливал бы все масло из них, чтобы ещё быстрее прокачивались. Но делал все в первый раз, по этому как было так и пишу)
— результат: катаюсь после всего этого неделю, дыма не видел, уровень масла пока в норме, но ездил по городу, то пока не особо понятно. Поеду на днях в столицу и тогда точно узнаю.
А пока у меня все)
-кстати начал работу около 17:00 часов и в 00:30 уже лег спать
второй раз было бы намного быстрее!
Замена сальников клапанов
Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки – увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.
Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров.
Инструмент для замены маслосъемных колпачков:
ключ рожковый и головка на 10;
ключ на 13;
шестигранник на 5;
отвертка с плоским и фигурным лезвием;
рассухариватель;
пинцет;
съемник маслосъемных колпачков;
шило;
оправка для запрессовки колпачков;
И так начнем.
1. Снимаем клему акамулятора
Снимаем защитный кожух ремня грм, воздушный фильтр и корпусом, крышку трамблера бигунок, отсоеденяем повода от датчика холла которые на трамблере,
откручиваем болт крепления бензонасоса и снимаем его, «>
Вращая коленвал, выставляем метки ВМТ первого цилиндра на валах и маховике! Проверяем совпадение меток. Затем отпускаем натяжной ролик и скидываем ремень грм со звездочки распредвала. Снимаем звездочку распредвала. Откручиваем 2 гайки и снимаем клапанную крышку.
Откручиваем равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распредвала и снимаем шайбы. Затем снимаем оба корпуса, снимаем распредвал.
7.Вращая коленвал, опускаем поршень вниз. Засовываем изогнутую отвертку в цилиндр через свечное отверстие, ориентируем ее в цилиндре так, чтобы она расположилась под клапаном который собираемся ремонтировать. Далее, поднимая вверх поршень, прижимаем ее к клапану.
Накручиваем одну гайку на шпильку подходящую по месту для имеющегося рассухаривателя. Фиксируем рассухариватель на шпильке, нажимную тарелку упираем на тарелку пружин клапана и надавливаем. Перед этой операцией необходимо подготовить пинцет.Удерживая клапанные пружины в сжатом состоянии, собираем пинцетом сухари, после чего отпускаем пружины
Снимаем пружины берем съемник сальников клапанов направляем его на сальник и резко бём бойком по втулке приспособления. Затем так же резко ударьте по бойку ручки приспособления, спрессовав тем самым колпачок с втулки
10.Надеваем на хвостовик клапана защитный колпачок.
Снимаем пружинку с мск и смачиваем новый мск в масле надеваем на клапан снимаем защитный колпачек и запесовуем сальник на место
12.Засухариваем клапан и переходим к другому
13.Сальники меняются в такой последовательности сначала на 1 и 4 цилиндрах, затем поворачиваем маховик отверткой ищем вмт 3 цилиндра и меням в 3 и 2
14. Собираем все обратно
15.Перед установкой смажьте опоры распределительного вала в головке блока и регулировочные шайбы толкателей моторным маслом. Устанавливается он так, чтобы кулачки первого цилиндра были направлены в сторону от толкателей. Притягивается он тоже равномерно, иначе пастели не выдержат и треснут. После протяжки смажьте маслом шейки и кулачки распредвала.
Замена МСК (сальники клапанов) без снятия ГБЦ. Z20LER.
Данный пост можно воспринимать как обзор на данную процедуру, но никак не инструкция:)
Натерпелся белого дыма из трубы, решил действовать далее.
Расход масла составлял примерно 700мл на 1000км.
После капиталки турбины расход масла и дым уменьшились, но совсем незначительно.

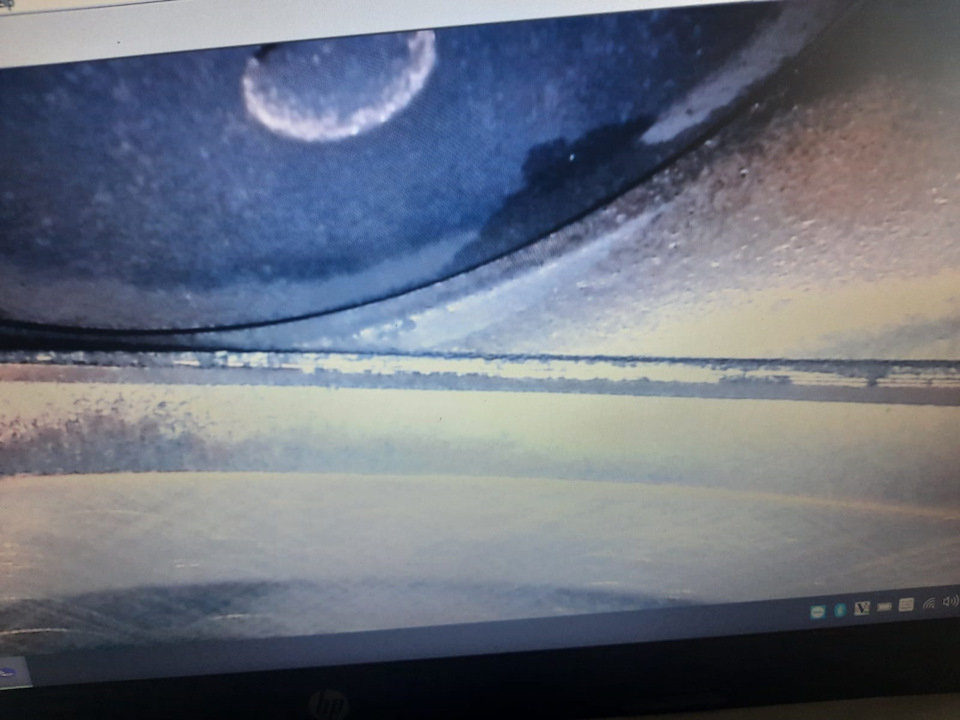

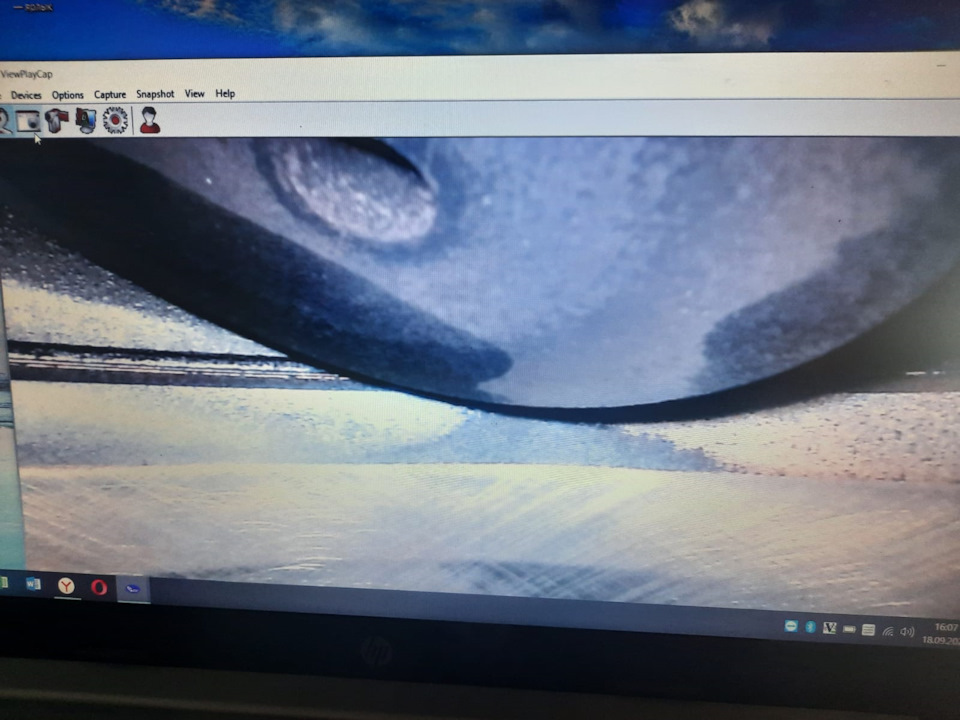

Первым делом решил посмотреть состояние цилиндров эндоскопом, ожидал увидеть задиры на стенках.
Пробег двигателя 99000, на слетевших МСК 4000(когда начала дымить).
На фото впускные клапана, четко видны подтеки масла.
Выпускные клапана и стенки каналов были чистыми, но забегая вперед скажу, что МСК там были тоже слетевшие.
Стенки цилиндров были в идеальном состоянии, хон девственный, виднелись небольшие, еле заметные пятна перегрева, считаю что не стоит на них обращать внимание.
После данной диагностики под подозрение попала главная болячка данных двигателей, а именно слетавшие маслосъемные колпачки, нужно устранять.
Снимать ГБЦ и капиталить ее полностью было бы правильнее, стоимость работы с материалом оценил в 20-30 т.р., но мы ищем пути бюджетнее, поэтому решил менять МСК без снятия головки, тут это вполне реально.
Собирал инфу по интернету, самая главная и основная информация была взята из этого видео.
Замена ГРМ мне не потребовалось, поэтому сливать антифриз тоже не пришлось.
Своими руками делать не решился, обратился к соседу по гаражу, думаю в каждом гаражном кооперативе есть такой «дядя саша (вася, петя и тп.)» который на пенсии по приколу ковыряет машины. Часто выручал инструментом, помощью со сорванными гайками, шпильками и тп. Мастер толковый, думаю что у него имеется инструмент абсолютно для всех автомобилей, выждал недельную очередь и заехал.
Пока ждал очередь, заказал необходимые запчасти, а именно:
Первым делом у мастера возник вопрос «а как держать клапана что бы не упали». В видео мальчишка об этом упоминает мельком, без подробностей, но сделать выводы можно.
Необходим переходник под компрессор, что бы в цилиндры накачать воздух и держать давление, тем самым удерживать клапан.
Похожий переходник имелся, но не подходил по резьбе. Нужен был новый.
Взял старую свечу, взял штуцер под манометр и поехал к токарю, по пути заскочил в скупку металлолома, купил кусок круглой литой трубы, длинной примерно 30см, в диаметре 30-35мм, какая нашлась, 100р.
Токарь с полуслова понял что нужно, два дня и 700р, деталь готова.
Получилась полая трубка длинной 20см, наружный диаметр 18мм, внутренний 14мм, с одной стороны наружная резьба 16мм (как свеча), с другой внутренняя 14мм(под штуцер).
Размеры все определил на глаз, скорее всего ошибаюсь, но для понимания достаточно.
Четкой фотки детали не сделал, но на общих фотографиях он видна, торчит из цилиндра.
(постараюсь в ближайшие дни сфоткать и замерить точно, вдруг пригодится).

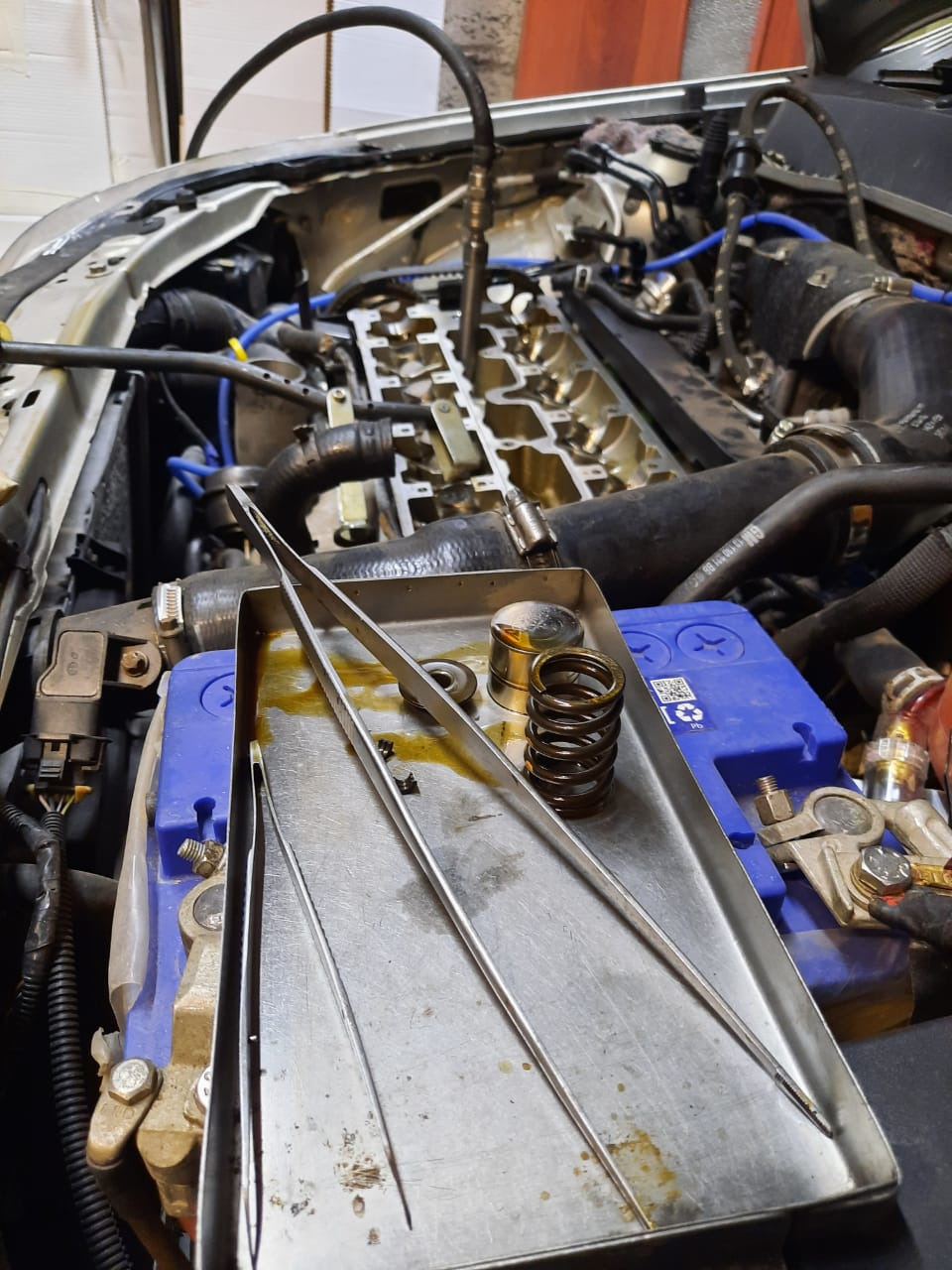

Заехал в гараж и процесс пошел.
Скинуть крышку и валы труда не составляет.
Половину старых колпачков были слетевшие, болтались на клапане, снимались вообще без усилий.
Чем вытащить сальники клапанов
Замена маслосъемных колпачков
Установленные в головке блока цилиндров узлы газораспределительного механизма нуждаются в обильной смазке: распредвал вращается непосредственно в расточках постелей, являющихся подшипниками скольжения. У современных моторов нижние постели распредвала являются одним целым с ГБЦ. Однако внутреннее пространство головки блока не герметично: масло просачивается вниз по направляющим втулкам клапанов, и особенно впускных, так как во впускном коллекторе, в первую очередь на холостых оборотах и при сбросе газа, присутствует разрежение, буквально «всасывающее» масло из головки.
Изначально никаких мер по противодействию попаданию масла по стеблям клапанов в двигатель конструкторы не предпринимали. Дело было не в маловажности ограничения расхода масла, а в невозможности создать эффективные и надежные уплотнения. Сальник клапана, который готовили из резины, под действием высоких температур быстро дубел бы и растрескивался. К тому же само это уплотнение должно не полностью отсекать масло, а только ограничивать его проникновение: несмотря на применение антифрикционных материалов для направляющих втулок клапанов, смазка им в небольшом количестве все же необходима.
Поэтому долгое время вместо современных маслосъемных колпачков применялись маслоотражатели различной конструкции (их можно было увидеть в моторах «Запорожцев» — материалов, способных длительно работать в двигателе воздушного охлаждения, не было на тот момент). Создание синтетических фторкаучуков (FPM, витон и так далее) позволило разработать маслосъемные колпачки с ресурсом выше сотни тысяч километров даже при работе в жестких условиях.
Симптомы износа маслосъемных колпачков
Износ маслосъемных колпачков выдает себя в первую очередь при резких перегазовках: когда дроссель резко закрывается на высоких оборотах, во впускном коллекторе создается высокое разрежение. При этом малейшие проблемы с уплотнениями сразу выдают себя: масло, затягиваемое во впускной коллектор, при сгорании дает голубоватый дым. Причем в отличие от аналогичного дымления, происходящего из-за износа поршневых колец, при попадании масла в камеры сгорания по стеблям клапанов максимальное количество дыма образуется на холостом ходу и на перегазовках, а при наборе оборотов снижается до нуля.
Так как проверить сальники клапанов таким образом нельзя (дымление указывает на проникновение масла во впускной коллектор, а не на его причину), учитывайте особенности конкретного двигателя. У моторов, где клапана приводятся в действие через коромысла, присутствует боковая нагрузка на стебель клапана: надавливая на торец, коромысло одновременно прижимает клапан к стенке направляющей втулки. Со временем это приводит к появлению эллипса во втулке. Сальник клапана же рассчитан на строго поступательное движение стебля клапана, и его боковое смещение может скомпенсировать только в небольших пределах. Поэтому при каждом ходе клапана кромка маслосъемного колпачка оттягивается, с противоположной стороны возникает щель, через которую проникает масло. Если просто заменить колпачки на новые, в такой ситуации это не даст ощутимой пользы.
По этой причине конструкторы автомобильных двигателей стремятся по возможности применять прямой привод клапана, когда распредвал давит на толкатель, берущий на себя боковую нагрузку и сообщающий клапану только поступательное движение. Простейший пример – это моторы переднеприводных ВАЗов, начиная с «восьмерки»: здесь толкатели установлены в расточках головки блока, а за счет сравнительно большого диаметра они способны выдерживать большие пробеги без заметного износа. И ресурс направляющих втулок клапанов на таких моторах выше, чем у моторов с коромыслами.
Тем не менее, при замене маслосъемных колпачков нужно проверять поперечный люфт стебля клапана в двух противоположных направлениях: разница в люфтах определенно укажет на яйцеобразный износ направляющей втулки. В этом случае необходимо будет менять и направляющие, а не ограничиваться только заменой колпачков.
Замена клапанных сальников
Рассмотрим для примера «старый добрый» ВАЗовский восьмиклапанный мотор, со времен появления 2108 не претерпевший кардинальных изменений по сей день. Маслосъемные колпачки, применяемые в этом моторе, имеют наиболее распространенную сейчас конструкцию. Поэтому рекомендации, относящиеся к их замене, пригодятся и для прочих моторов.
Маслосъемные колпачки установлены на направляющих внутри пружин, поэтому их замена невозможна без рассухаривания клапанов. Лишившись преднатяга пружин, удерживающего их в закрытом положении, клапана упадут внутрь двигателя. Так как заменить сальники клапанов, не снимая головки блока цилиндров, гораздо быстрее (не нужен демонтаж привода ГРМ и слив антифриза, не потребуется замена прокладки ГБЦ), то стоит прибегнуть к хитрости, позволяющей удержать клапана в направляющих.
Можно выставить поршень в мертвую точку и завести в свечное отверстие плоскую отвертку или другой стержень, который встанет враспор под тарелкой клапана. На восьмиклапанных моторах, где свечные отверстия вынесены вбок, это удобно. На шестнадцатиклапанных же моторах глубокие вертикальные колодцы свечей потребуют применения длинного крючка. Используйте прочный воздушный шарик или напальчник: аккуратно заправив его в камеру сгорания, надуваем компрессором и пережимаем, чтобы не дать воздуху стравливаться. Под давлением воздуха резиновая оболочка растянется аккуратно по поверхности камеры сгорания, прижав одновременно все клапана.
Для доступа к маслосъемным колпачкам сначала снимаем клапанную крышку и распредвал. Поэтому первым делом сбрасываем ремень ГРМ со шкива распредвала, чтобы исключить случайное попадание масла на него. Сняв кожух ремня ГРМ, ослабляем натяжной ролик ремня и стаскиваем ослабленный ремень со шкива. Распредвал предварительно устанавливается по метке.
Далее демонтируются мешающие детали (например, кронштейн троса газа на инжекторных моторах), и снимается клапанная крышка, удерживаемая по краям двумя фасонными гайками. На карбюраторных моторах снимается трамблер.
Далее выворачиваем болт, крепящий шкив распредвала, и аккуратно снимаем шкив с шейки, направив вал шпонкой вверх, чтобы не потерять при разборке. После этого начинаем разборку постелей распредвала. В общей сложности их удерживают 10 гаек. Отвернув гайки, постели можно поднять вверх по шпилькам. После этого извлечению распредвала ничего не мешает.
Сняв распредвал, можно щипцами или узкогубцами вытащить стаканы толкателей клапанов из головки. Вынутые стаканы вместе с регулировочными шайбами выкладываются на верстак в том же порядке, в каком они и стояли на двигателе, чтобы после обратной сборки не пришлось заново регулировать зазоры клапанов.
Ещё кое-что полезное для Вас:
Для рассухаривания клапанов используйте специальное приспособление. Оно состоит из продольной рейки, крепящейся к шпилькам крепления постелей, и перемещающегося по ней рычага с нажимной тарелкой на нем, либо имеет зацеп для установки только на одну шпильку. Выставляя рычаг приспособления напротив нужного клапана, накладываем нажимную тарелку на тарелку клапана и нажимаем, чтобы сжать пружину. При этом тарелка клапана освободит сухари, удерживающие ее под действием преднатяга пружин. Сняв сухари пинцетом или узкогубцами, отпускаем рычаг приспособления и вытаскиваем тарелку клапана и его пружины.
Маслосъемный колпачок имеет небольшой буртик для их извлечения. Здесь желательно применять специальное приспособление, позволяющее подцепить маслосъемный колпачок и выдернуть его строго по направлению стержня клапана. Можно использовать и узкогубцы, но нужно учитывать, что маслосъемные колпачки установлены на тонкостенной части направляющей втулки, а металлокерамика хрупка, поэтому без должной аккуратности ее можно повредить.
После извлечения старого маслосъемного колпачка можно устанавливать новый, окунув его в моторное масло, осторожно надевая на стебель клапана и спуская пальцами до упора на направляющую. Окончательно осадить колпачок на посадочном месте можно с помощью трубчатого ключа или длинной головки на 13 – резиновая часть колпачка проходит ей вовнутрь, а края шестигранника нажимают только на металлическую обойму. Колпачок осаживается легким ударом, излишнее применение силы при этом не нужно, так как есть риск деформировать колпачок.
Видео: Замена маслосъёмных колпачков без снятия головки гбц
После его установки на место возвращаются пружины и тарелка клапана. Уложив их на центрующие выступы нижней тарелки клапана, сверху ставим тарелку клапана и прожимаем ее вниз, пока пазы для установки сухариков на стебле клапана полностью не откроются. После этого устанавливаем сухари и отпускаем приспособление, позволяя пружинам расправиться и зажать сухари на клапане тарелкой.
Первыми меняются колпачки на первом и четвертом цилиндре – выставляя при разборке привода ГРМ шкивы по меткам, мы подняли поршни этих цилиндров в верхнюю метрвую точку. Перед заменой колпачков во втором и третьем цилиндре нам потребуется провернуть коленвал на 180 градусов, если мы для фиксации клапанов используем стержень. Метод с воздушным шариком удобнее, когда поршни стоят в нижней мертвой точке.
Заменив колпачки, устанавливаем на место толкатели, предварительно смазав моторным маслом. Затем устанавливаем распредвал и накладываем на него сверху постели, протягивая их гайки в строго определенном порядке. Левая постель (установленная на четырех шпильках) протягивается крест-накрест, правая, поставленная на шесть шпилек, сначала протягивается по центру, а затем крест-накрест по краям. Теперь закрываем клапанную крышку и собираем на место привод ГРМ: одеваем и затягиваем на распредвале шкив, выставляем его по метке, надеваем на шкив ремень и натягиваем его роликом.
Простой способ замены сальников клапанов или устранил расход масла двигателя своими руками.Часть 2.
Эта статья будет полезна не только тем, кто прибегнул к моему методу лечения расхода масла, но и тем кто столкнулся с симптомами перечисленными ниже.
Второй этап лечения заключается в замене сальников клапанов. Весь процесс описан на примере моего мотора 4grfse.
Сальники клапанов (маслосъемные колпачки, они же МСК) нужны для предотвращения попадания масла в камеру сгорания двигателя по штоку клапана. Со временем они изнашиваются и происходит увеличение зазора между колпачком и штоком, как следствие этого масло не полностью «снимается» с ножки клапана и попадает в камеру сгорания.
Если после выполнения » первого этапа » расход масла не пришел в норму, то следует заменить сальники клапанов. (средний ресурс 150тыс. км. пробега на японских двигателях, иногда пробег переваливает за 200 тыс.км., всё зависит от условий эксплуатации двигателя и качества смазочных материалов).
Симптомы износа маслосъемных колпачков:
1. Повышенный расход масла двигателя.
Считается, что износ МСК не дает расхода масла выше 300-400гр на 1000км., но смею вас заверить, что это не всегда так. Всё зависит от степени износа и количества «мертвых» колпачков. Лично сталкивался со случаями расхода 1л. масла на 1000км, после замены МСК, расход приходил в норму (Двигатель 6 цилиндровый, 24 клапана, 16 сальников были значительно изношены).
2. При начале езды после стоянки на холостом ходу вырывается клуб синего дыма и потом пропадает. (При исправном катализаторе данного симптома может не быть)
При стоянке, дроссель открыт в минимальном положении, масло скапливается на тарелке клапана, при нажатии на газ дроссель открывается, масло «всасывается» в камеру сгорания.
3. При запуске двигателя «на холодную» вырывается клуб синего дыма и потом пропадает. (При исправном катализаторе данного симптома может не быть).
Есть еще несколько симптомов, но я описал самые явные. Если первый пункт еще не явный признак износа сальников клапанов, то второй и третий должны развеять все сомнения.
Вообще замена колпачков это очень трудоемкая и долгая работа, ведь нужно снимать головку блока цилиндров.
Я же пошел «нестандартным» путем и наиболее простым, который не требует снятия ГБЦ. Примеров такого способа замены сальников клапанов я встречал немного и он действительно работает.
Кроме всех «стандартных» инструментов для замены нам понадобится 10м бельевой веревки (желательно плетеная, мягкая, толщиной в районе 8-9мм) и пластиковый или железный щуп. Суть в том, чтобы клапан не упал в ЦПГ, нам нужно затолкать щупом через свечное отверстие веревку в цилиндр. Она будет пружинить клапан вверх и вы спокойно сможете «рассухарить» клапана и произвести замену МСК. Главное веревку засунуть по максимуму, для создания как можно большей плотности в цилиндре.
Таким способом я произвел замену 24 клапанов на своём двигателе 4grfse на автомобиле Lexus is250.
После выполнения первого этапа и замены сальников клапанов я добился требуемого результата. Расход масла составил 50-100 гр. на 1000км, что для моего мотора (при моём стиле езды) является нормой.
Далее для профилактики я порекомендую перед каждой сменой масла, добавлять очиститель двигателя одной единственной фирмы (не реклама, единственные препарат который показался мне рабочим), если нужно название отвечу в комментариях.
В следующих статьях расскажу о профилактике образования «кокса» в двигателе.
Если статья показалась вам полезной, прошу оставить комментарии и поставить «лайк».
Замена маслосъемных колпачков (сальников клапанов)
Для того чтобы двигатель автомобиля работал исправно как можно дольше, а также чтобы не увеличивался расход масла и бензина, ему требуется своевременная профилактика или ремонт. К таким обязательным процедурам относится замена поршневых колец и маслосъемных колпачков. Далее мы подробно поговорим о сальниках клапанов и рассмотрим, что это за детали. В этой статье мы ответим на вопросы, по каким признакам можно самому определить необходимость замены маслосъемных колпачков и как поменять маслосъемные колпачки своими руками.
Общие сведения о маслосъемных колпачках
Маслосъемные колпачки (сальники) являются частью механизма маслораспределения в двигателе. Наличие масла – главнейшее условие работы ДВС. Только не везде оно должно быть. Например, распределительный вал во время своего вращения всегда находится в масляном тумане. А вот в камерах сгорания смазки быть не должно. Там только топливно-воздушная смесь, которая и сгорает. Если же в нее добавить масло, то сгорание ухудшится, что скажется на увеличении потребления бензина.
Кроме того, на нижней части клапанов будет образовываться нагар. В результате этого клапан начинает закрываться неплотно. Такой же нагар скапливается на стенках цилиндра и на поршневых кольцах. Это явление называется закоксованностью двигателя. Разумеется, все это отнюдь не улучшает его работу, а наоборот, сокращает моторесурс. И увеличивает затраты на масло и горючее. Располагаясь на штоке, колпачок (он же сальник штока клапана) снимает масло с клапана во время движения последнего вниз и препятствует его попаданию внутрь камеры сгорания.
Любопытно то, что этот показатель практически не зависит от производителя самой детали: что на дорогих, что на бюджетных авто они служат примерно одинаково. Это пригодится тем, кто задумывается над вопросом: какие маслосъемные колпачки лучше? В данном случае куда важнее покупать только те, которые соответствуют двигателю и марке авто.
Когда нужно менять колпачки
По-хорошему, нужно производить замену этих деталей через несколько десятков тысяч километров. Опытные водители умеют визуально определять, что уже пришла пора очередного ремонта, так как существуют определенные признаки износа маслосъемных колпачков.
Первый признак – это увеличение расхода масла и, возможно, топлива. Ведь изношенный колпачок будет пропускать масло в камеру сгорания со всеми последствиями, о которых говорилось выше. Второй признак – синий дым из выхлопной трубы, если газовать. Надо заметить, что эти признаки говорят уже о наличии проблемы и необходимости срочного ремонта.
Правда, не всегда дело в сальниках. Иногда проблема может быть в износе колец. Само собой, возникает вопрос: как определить маслосъемные колпачки или кольца, ведь «симптомы» практически одинаковы. Ответ довольно прост. Необходимо выкрутить свечи и осмотреть их на предмет масла и нагара. Наличие того и другого указывает на неисправность именно колпачков. Также это можно проверить, измерив компрессию в цилиндре (выкручивается свеча и на ее место вкручивается специальный прибор). Если она по паспорту нормальная, то значит, кольца замены не требуют. Кроме того, если требуется замена сальников, то дымить автомобиль будет во время разгона и в процессе торможения двигателем.
Вообще, разрушение сальника происходит из-за того, что он постоянно находится в химически агрессивной среде (масло). Плюс подвергается интенсивному механическому воздействию (трение). В результате каучук теряет свою эластичность, твердеет и начинает разрушаться. Часто после съема колпачки просто рассыпаются в пальцах.
Что нужно для замены сальников штока клапанов
Если автолюбитель решил выполнить этот ремонт самостоятельно, то будет значительно проще, когда под рукой есть все, что нужно для замены маслосъемных колпачков. Итак, тем, кто решил действовать самостоятельно, придется обзавестись такими инструментами:
Сколько маслосъемных колпачков в двигателе зависит от того, сколько в нем цилиндров и клапанов. Один клапан – один колпачок (рекомендуется иметь несколько запасных). Замену можно производить как на снятой головке блока цилиндров, так и тогда, когда она остается на месте.
Замена колпачков
Однако, для экономии времени и сил, головку двигателя, как уже говорилось, не снимают. В этом случае в процессе демонтажа пружин клапана последнему необходима поддержка. Вот здесь и пригодится оловянный пруток. Он сгибается в виде чуть разогнутой буквы «Г» и коротким концом вводится в отверстие свечи под тарелку клапана. Далее демонтаж и установка маслосъемных колпачков проходит по уже описанному сценарию.
Всегда ли помогает установка новых колпачков
Разумеется, что замена колпачков, особенно если при этом не снимать головку двигателя, не является панацеей. Бывает так, что двигатель и после замены маслосъемных колпачков жрет масло. В этом случае есть вероятность, что была допущена ошибка или небрежность при работе. Например, не до конца запрессован или вовсе порван сальник. Но, как правило, проблема кроется в поршневых кольцах. Двигатель придется разбирать (снимать головку), вынимать поршни и менять поршневые кольца. Меняются они целым комплектом.
Иногда бывает и так, что автомобиль дымит после замены маслосъемных колпачков. В этом случае не обязательно причина кроется в кольцах. Чаще всего это значит, что были допущены оплошности при ремонте: неправильно подобранные по размеру колпачки, неаккуратно установлены или вообще не заменены. Если колпачки запрессованы не до конца, то они во время работы будут слетать со всеми, так сказать, вытекающими последствиями.
Перед началом процедуры нужно выставить все поршни примерно в одинаковое положение. Для этого в свечные каналы вставляются палочки одной длины и вращением вала за гайку достигается их выравнивание на один уровень. После этого раскоксовыватель заливается в отверстия.
По прошествии 4-6 часов нужно удалить остатки жидкости из цилиндров. Для этого свечные каналы накрываются тряпкой и двигатель несколько раз прокручивается стартером. Потом свечи вкручиваются на свои места и двигатель запускается. Произойдет это не сразу. Возможно, понадобится несколько попыток. В процессе прогревания из выхлопной трубы будет валить сизый дым. Это нормальное явление, которое проходит после прогревания двигателя на холостых оборотах. Как только дымить перестанет, двигатель нужно заглушить и сразу же полностью поменять масло. Остатки коксовых отложений будут выгорать еще на протяжении 100-200 км.
