OBD для Ssangyong — как подключить, почему не работает.

В последнее время очень много кто купил себе obd ELM 327 контроллер и ругаются что они не работают.
Давайте в этой новости я потихоньку буду добавлять информацию, как же всё таки его подключить.

Для затравочки скажу, что совместно с разработчиками hobdrive обычный obd2 elm контроллер мы научили:

Сперва скажу, что дизеля работают только с версией 1.5. Сразу как проверить: тормозните любую тачку без извращений (тоета, митсуба и т.д. последних моделей) подключитесь через любую программу с маркета и посмотрите в свойствах соединения что у вас он 1.5 версии. Если там 2.1 — тогда выкидывайте/отдавайте друзьям.
UPD: Меня поправил разработчик Hobdrive — цитирую.
«Утверждение не верное. Номер версии вообще не играет роли.
Важно на каком чипе собран, а еще важнее какая прошивка в нем.
Сейчас китайцы все больше подделывают ответы на команды, которые в реальности не работают. На номер версии от китайцев вообще не обращайте внимание.»
Попробую найти об этом информацию.

Теперь о програмах — 4 евро дизель взможно частично заработает с торкью
3 евро дизель читается только хобдрайом, на торкью есть случаи работы, но очень редки.

Без предварительной настройки хобдрайв НЕ ЗАРАБОТАЕТ. Не ругайте программу, ругайте того кто придумал наши мозги.

настройки мозгов для работы с 3 евро

UPD: теперь много видов — я чуть позже напишу про разницу.
Я на рекстоне xdi использую последний

И вам потребуется узнать какие форсунки стоят

Источник

Диагностика… OBDII…

Доброго всем…
С самой покупки авто сразу заинтересовался — есть OBD2 — значит нужно подключить сканер(ноутбук, телефон)
прям руки зачесались…
Имею в своем распоряжении две OBD2-сканера USB и Bluetooth купленные с любимых китайских сайтов =)

Накачал кучу программ как на телефон так и на ноутбук:

ScanMasterELM 2.1, motordata-4.0.7.863, hobd-1.1.1 и др. — на ноутбук
Torque, OBD Авто Доктор, OBDLink, СканМастер — на телефон Андройд
ELMBasic(Командная строка для OBD, послал команду — получил ответ) — выделил отдельно, потому как вроде единственная программка на Андройд, которая хоть, что то показала(про нее кстати узнал с DRAVE’а, спасибо человеку — к сожалению не помню не ссылки не имен) — именно благодаря ей убедился, что дело именно в ПО, а не в адаптерах OBDII (грешил на них).
НО… сц##ка и не одна, не заработала с SsangYong… перелазил кучу форумов, сайтов, и тут на драйве по подались статью — «подключил и все работает»…
До этого тестировал на Toyota’x все функционирует…
Выяснил, что на дизелях используется хитрый протокол… требуется спец ПО…
Вообщем будем дальше мучить…
А все началось с того, что горит лампочка подушек… хотел тестом просканировать, да сбросить ошибку…
Видя как я еб## «мучаюсь» предложили дать попробовать просканировать «настоящим» сканером( стоимостью кучу денег =)))…
Результаты на фото(фото делал на телефон с экрана сканера, качество какое есть к сожалению)
Собрал общую статистку по двигателю, и ошибки — куда смог провалится по менюшкам…

Источник

Клуб Любителей SsangYong New Actyon (СсангЙонг Нью Актион): Самостоятельная диагностика (ELM 327)

Также понадобится телефон или планшетник на андроиде, желательно с экраном побольше, т.к. полезной информации которую можно вывести на экран довольно много.

И, самое главное, нужна программа для связи с адаптером. В моём случае это Torque pro
http://androidoz.com/ru/torque-pro/

Всё очень просто! Адаптер ELM327 присоединяется к диагностическому порту, который находится над педалями. Разъём «смотрит» прямо вниз. Он там один, не перепутаете.
Вставляете адаптер в разъём, слегка прижимаете для надёжности. На адаптере загорится красная лампочка, даже при выключенном зажигании.
Теперь берёте планшет, включаете блютус, ищете адаптер (у меня он назывался «OBD»), сопрягаете устройства. Пароль на добавление может быть «0000» или «1234» или «5678».
И так: Адаптер установлен, блютус включен, устройства друг друга видят. Можно идти дальше.
Включаете зажигание. Заводить авто не обязательно.
Запускаете торку (Torque pro или Lite).
Если всё в порядке, то программа увидит адаптер.

В моём случае пришлось поиграться с настройками подключения, т.к. торка теряла адаптер каждые 3-4мин, при том, что планшет держал блютус-соединение неразрывно.

Сигнализация на начало прожига сажевого фильтра.

Остальные «алармы»:
Также я установил предупреждения на падение напряжения в бортовой сети (есть ещё напряжение на самом адаптере, я его не использовал) ниже 12 вольт.
На повышение температуры охлаждающей жидкости выше 100 градусов цельсия.
Можно установить и другие алармы, датчиков на актёне несколько десятков. Но я пока не замарачивался.

В главном меню нажимаете жёлтую иконку «чек инджайн». Запускаете процесс сканирования.
Будут показаны все ошибки, когда либо появлявшиеся на машине и зажигавшие ненавистную лампочку «чек инджайн», если конечно, эти ошибки не тёрли сервисмены. Например, после замены датчика выпускного коллектора эту ошибку мне потёрли.
И так, если ошибки были, и торка их увидела и вывела на экран, сохраните журнал, чтобы если что, всегда можно было посмотреть их коды, даже при не подключенном адаптере.
Там же, в меню, и управление ошибками. Можно их стирать, но учтите, что, возможно, они могут понадобиться для гарантийного ремонта.

Если код ошибки стандартный, то торка сразу выводит расшифровку, увы, на английском. Если не известен, то можно её записать и потом «нагуглить» в яндексе )))

Коды основных ошибок и их русская расшифровка находятся в прикреплённом вордовском файле.
ПРОЙДИТЕ ПО ССЫЛКЕ
http://newactyon.ru/. indpost&p=15488
Бесплатное программное обеспечение ЕЛМ327 Bluetooth:

Scantool.net
ScanMasterELM 2.1.0 и 1.7.0
GM Mode 22 Scan Tool by Terry
OBD Gauge for PalmOS and Pocket PC by Dana Peters
OBD Logger by Jonathan Senkerik
OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy)
obd2crazy.com
OBD2 Scantool by Ivan Andrewjeski
OBDII for ELM322 by David Huffman
pyOBD by Donour Sizemore for MacOSX and Linux
RDDTC by Pete Calinski
Real Scan by Brent Harris
ScanTest for Pocket PC by Ivan Ganev aka a-ser
wOBD by WDT
PCMSCAN
VitalScan
OBDMax
и другие

Диагностические возможности прибора напрямую зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей.

Источник

Покупка диагностического сканера и диагностирование с помощью его своего автомобиля Часть1. Возможности сканера CDP TCS CDP Pro OBD2 Bluetooth, чтение ошибок.

Эксплуатацию современных автомобилей в настоящее время нельзя представать без компьютерной диагностики. Услуги по диагностике оказывают многие сервисы и даже гаражные специалисты, а вот стоимость автодиагностики иногда может доходить до большой суммы. Например в нашем городе чтобы считать ошибки с ЭБУ машины гаражному специалисту необходимо заплатить минимум 500р. и не факт, что все ошибки будут прочитаны. В автосервисах чтобы считать ошибки с ЭБУ берут порядка 2000-3000 рублей, а если обращаться в сервис минимум 1 раз в месяц, тогда расходы за год составят приличную сумму. Поэтому я решил приобрести диагностический сканер и попробовать самому выполнить простейшую диагностику. Прочитав достаточно литературы, выбрал для себя мультимарочный сканер CDP TCS CDP Pro OBD2 Bluetooth, (вот его ссылка aliexpress.ru/item/322524…269583.0.0.2a6e733ffBl5RL)
Его характеристики
• Бренд: cdp tcs
• Особые характеристики: Bluetooth
• Версии программного обеспечения: 2014.R2/2014.R3/2015.R1/2015.R3/2016.00
• Язык: Английский
• Актуализация программного обеспечения: Да
• Версия аппаратного обеспечения: Latest
• Тип товара: Читатели Кода & инструменты развертки
• Name: CDP TCS with case full set
• Function: cars trucks diagnostic tool
• Software: 2016.R1 free active
• Operating system: Win7 32bit/XP system
• Warranty: One year quality warrranty
• Advantage: have Czech/Brazil/German Warehouse
Более подробно описано про него на али-экспрессе, в форумах.
Я остановлюсь только на подключении и первой диагностике.
Для диагностики автомобиля необходима установить программу autocom 2016 cars, которая находиться на диске,

поставляемому вместе со сканером, также необходимо установить драйвера на компьютер, чтобы подключать через USB-кабель к компьютеру. Программа autocom 2016 cars позволяет определить ошибки и удалить их, проверить параметры датчиков, вовремя определить ту или иную неисправность и принять меры по её устранению.

Забегая вперёд скажу, что на моей машине получилось прочитать только один блок- блок двигателя. Остальные блоки (тормозная система, коробка передач, подушки безопасности, кузовная электроника) не удалось прочитать- об этом будет во 2-й части.
Для соединения с ЭБУ автомобиля используется OBD порт или просто диагностический разъём, который у нас расположен ниже рулевой колонки.

С помощью OBD кабеля, который входит в комплект соединяется сканер и диагностический разъём. Компьютер соединяется со сканером либо через USB- кабель, либо по Bluetooth.

Теперь более подробно про подключение:
1.Я выбрал USB-соединение со сканером, т.к. скорость считывания намного выше Bluetooth.
2.Запустил программу autocom 2016 cars
3. Выбрал свою марку машины

4. Выбрал тип двигателя

5. В настройках задал COM порт, к которому был подключён сканер.

6. Зашёл в блок системы управления двигателем (ECU — Electronic Controlled Uni)

7. Включил зажигание

8. Сканер начал считывать информацию по машине.

9. Вышла информация по датчикам, реле и исполнительным механизмам.

Источник

Launch easydiag возможности и функции марки SsangYong NEW Actyon

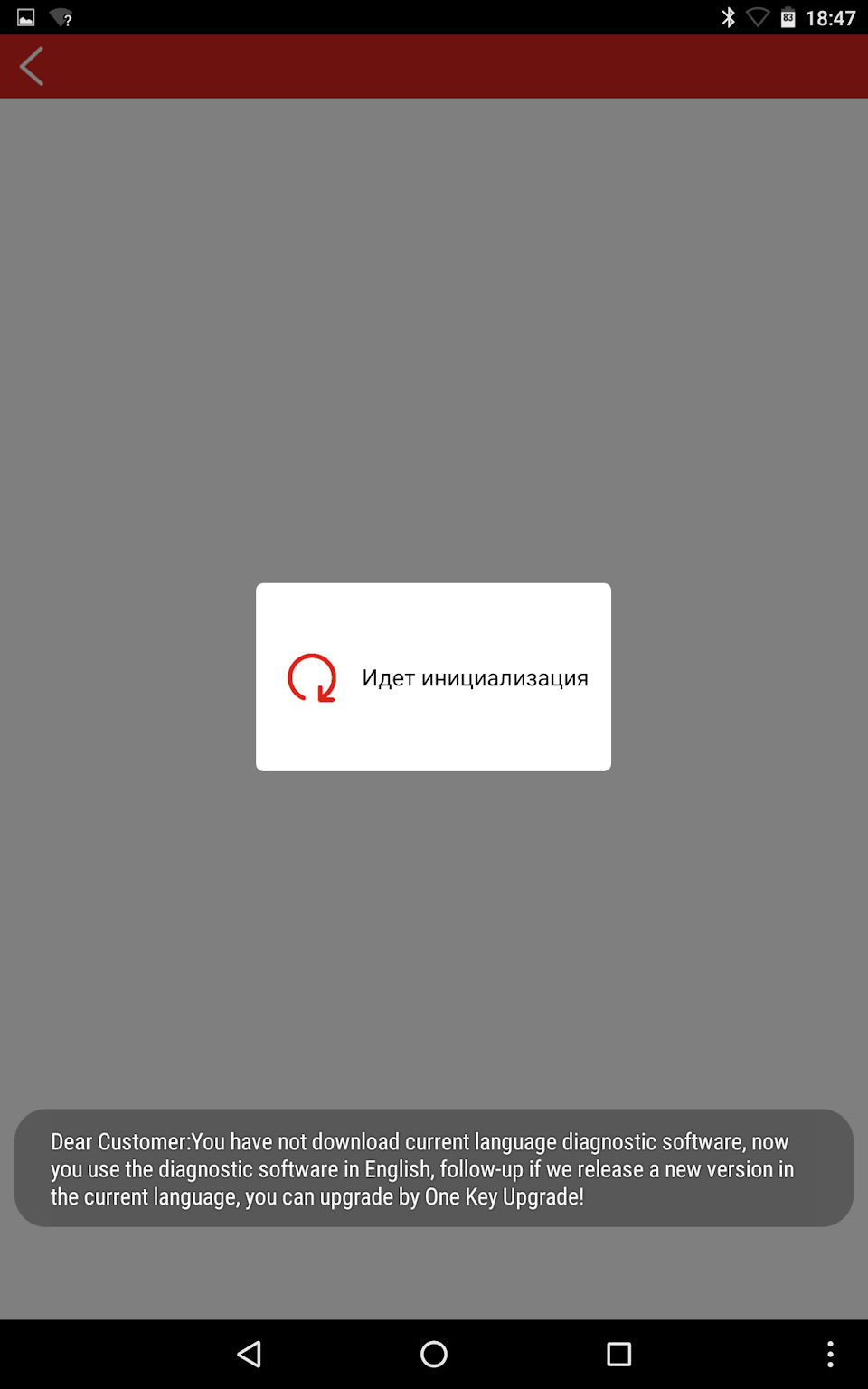

Комрад ThomasArrow вдохновил на написание поста с кратким обзором возможностей easydiag для нашей машины. Функционал продемонстрирован скриншотами. В глубину не лез т.к. аккуратно отношусь к тому, что не знаю и, что не понимаю.

Выбираем версию марки.

Выбираем модель машины. В нашем случае Korando C

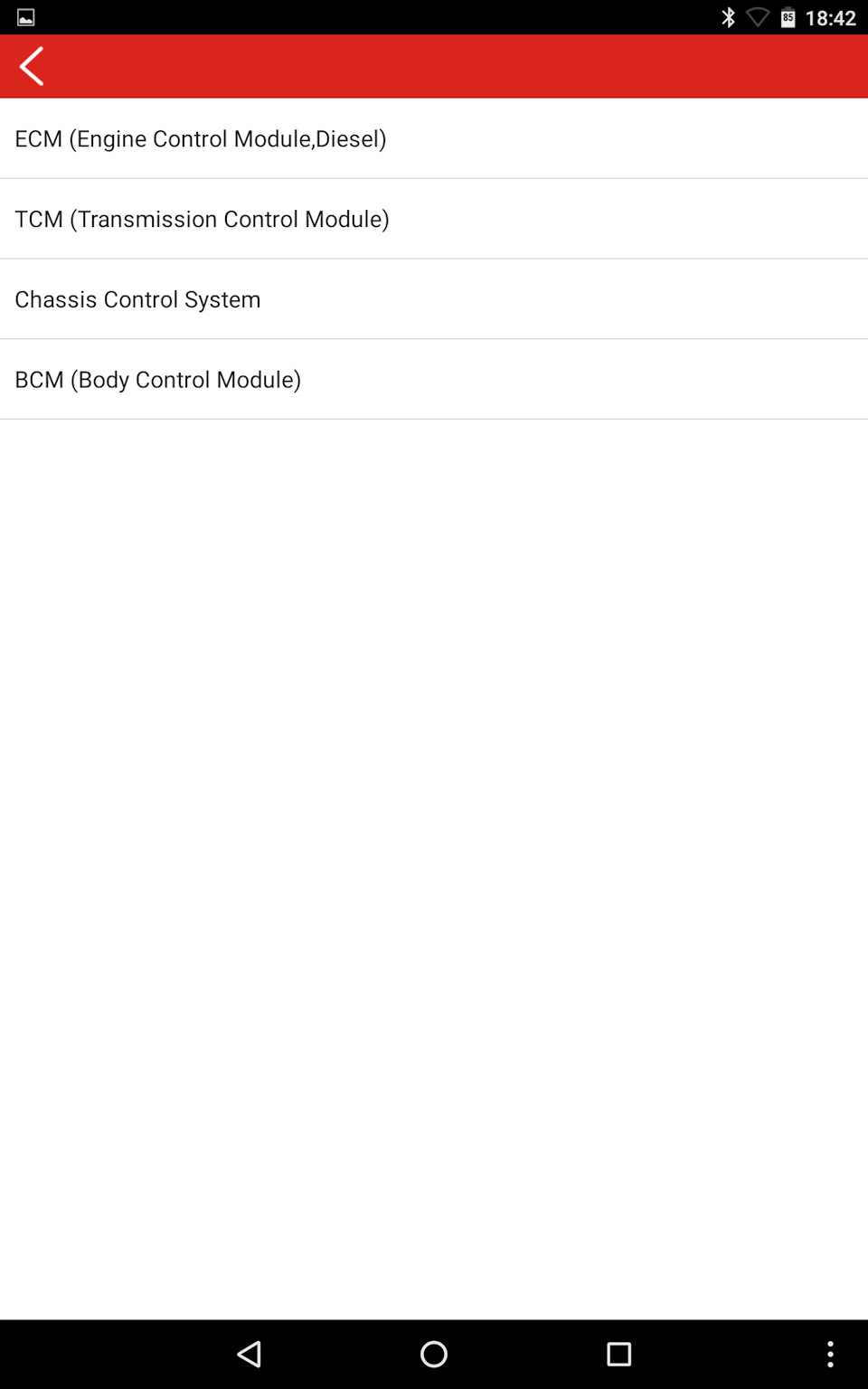

Выбираем то, что хотим тестировать: Двигатель, трансмиссию, шасси, BCM управление кузовом — лампочки, стёкла, замок.

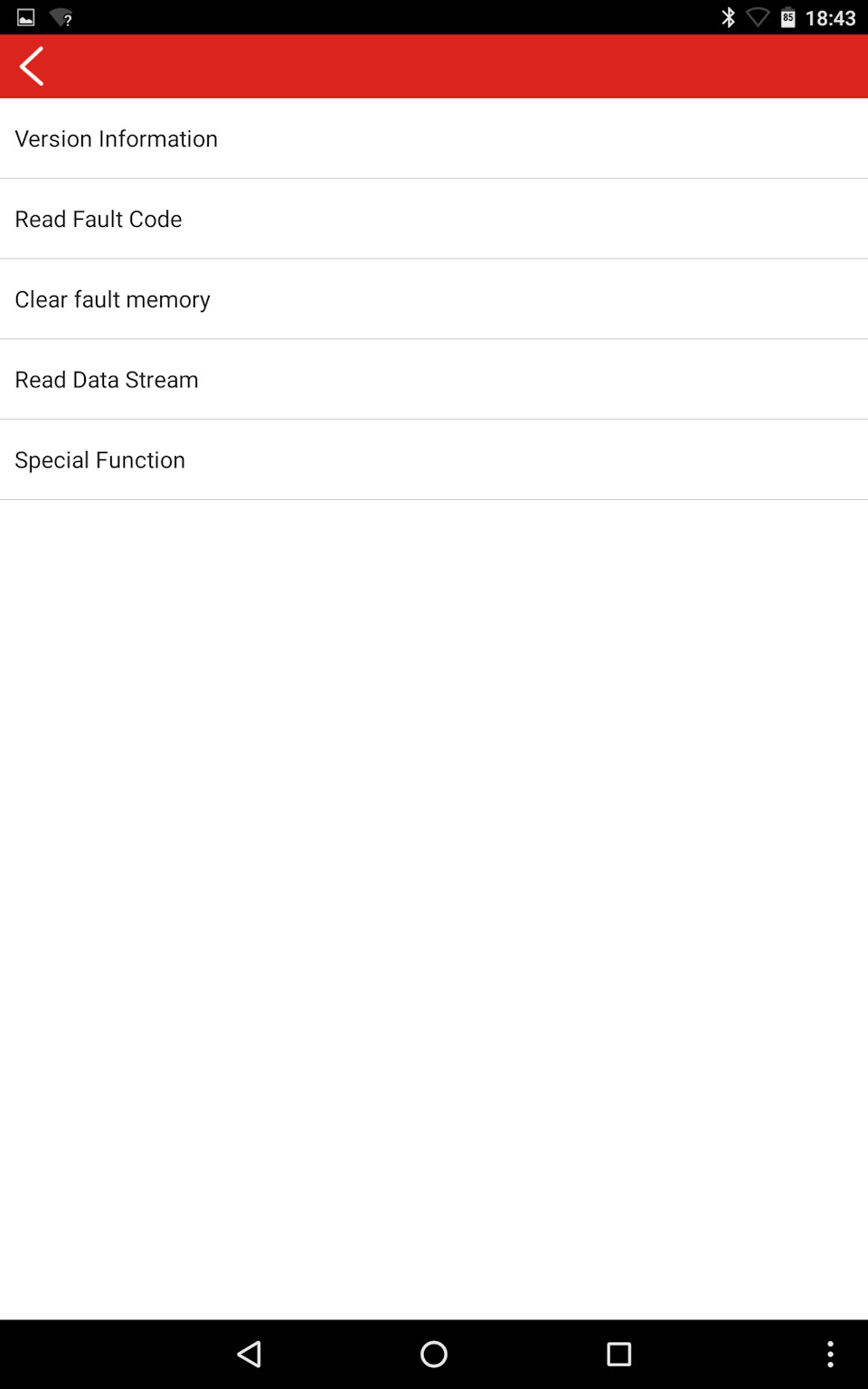

Возможности раздела Двигатель

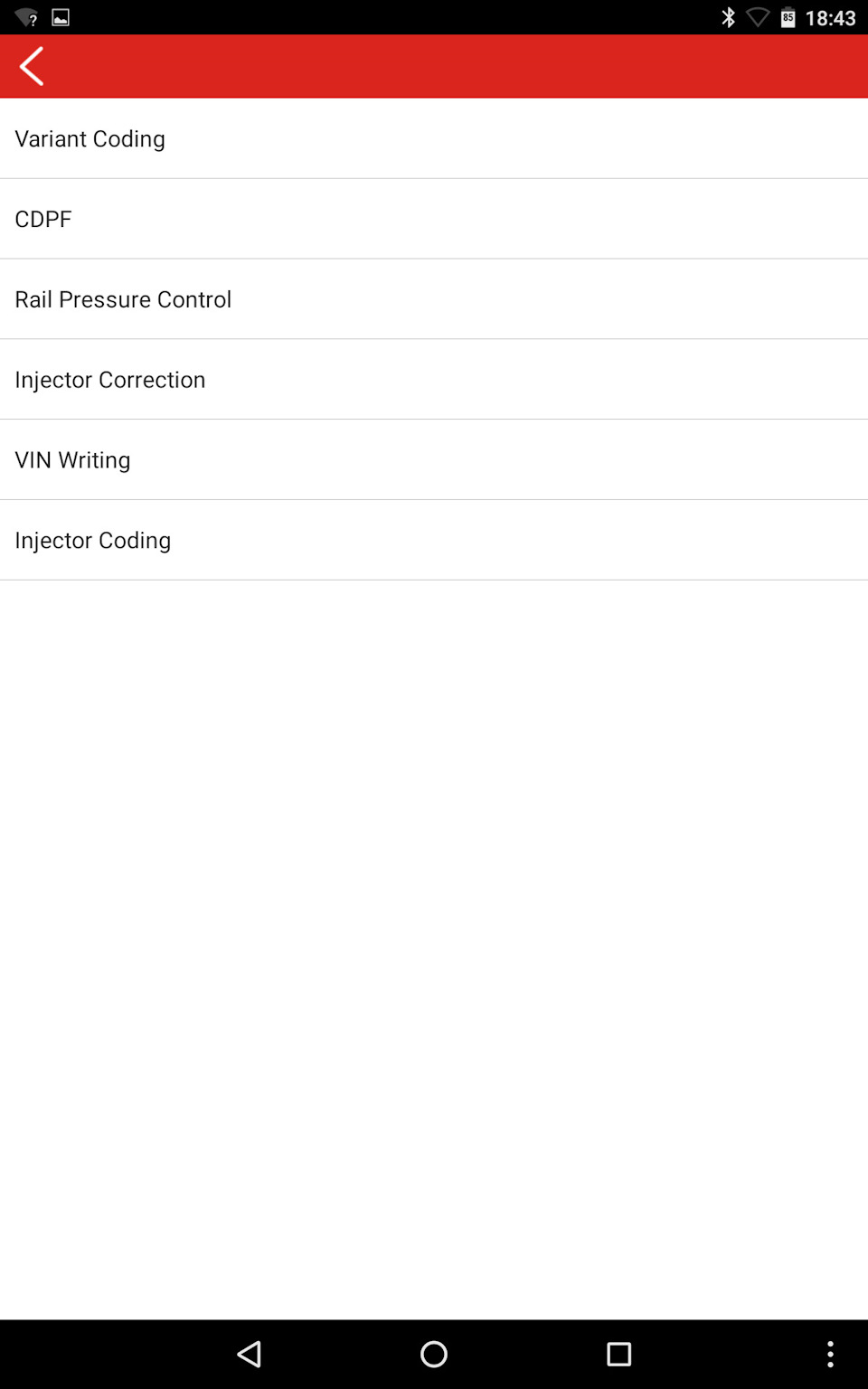

Вкладка Spesial function в разделе Двигатель

Возможности раздела Трансмиссия

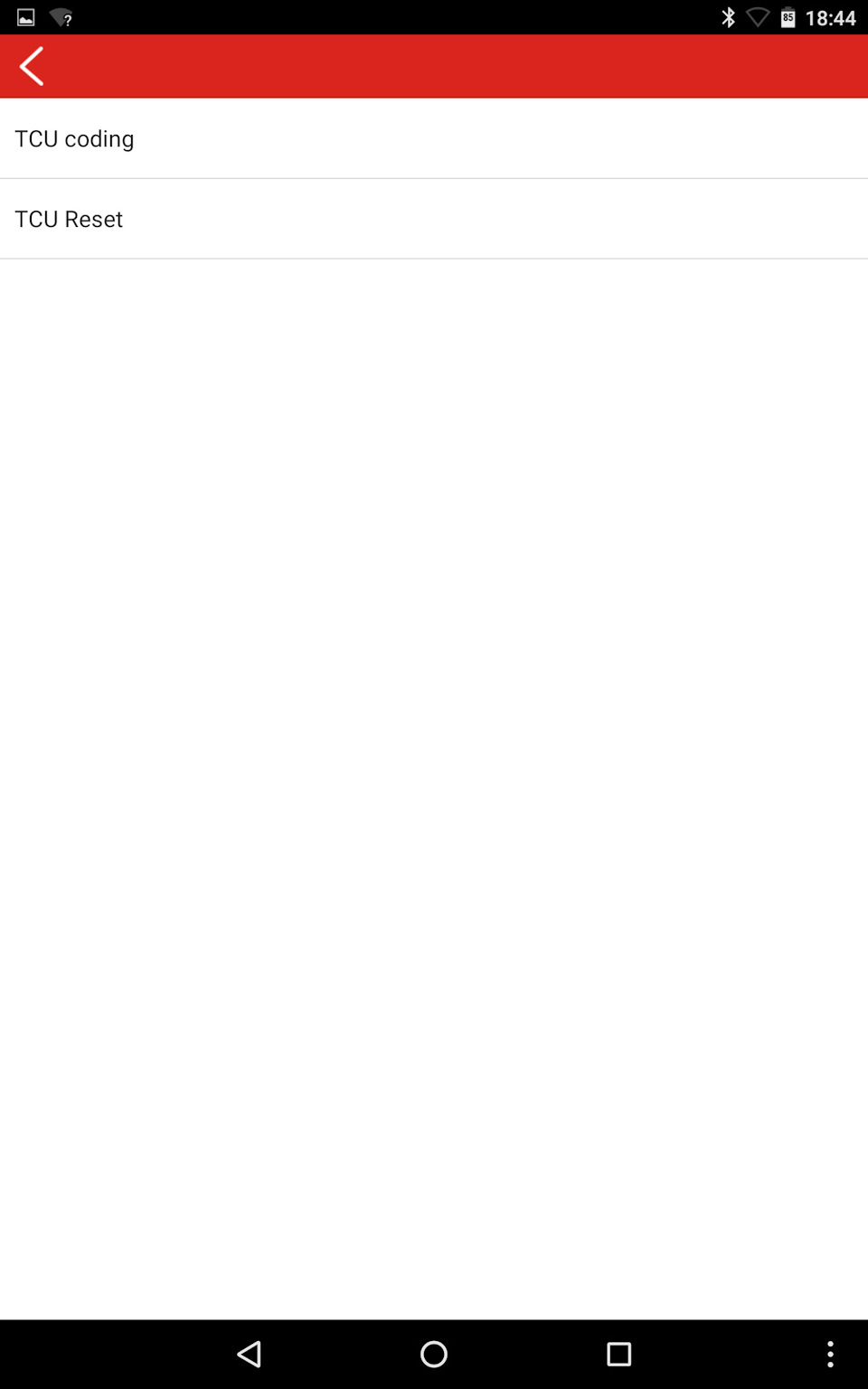

Вкладка Spesial function в разделе Трансмиссия

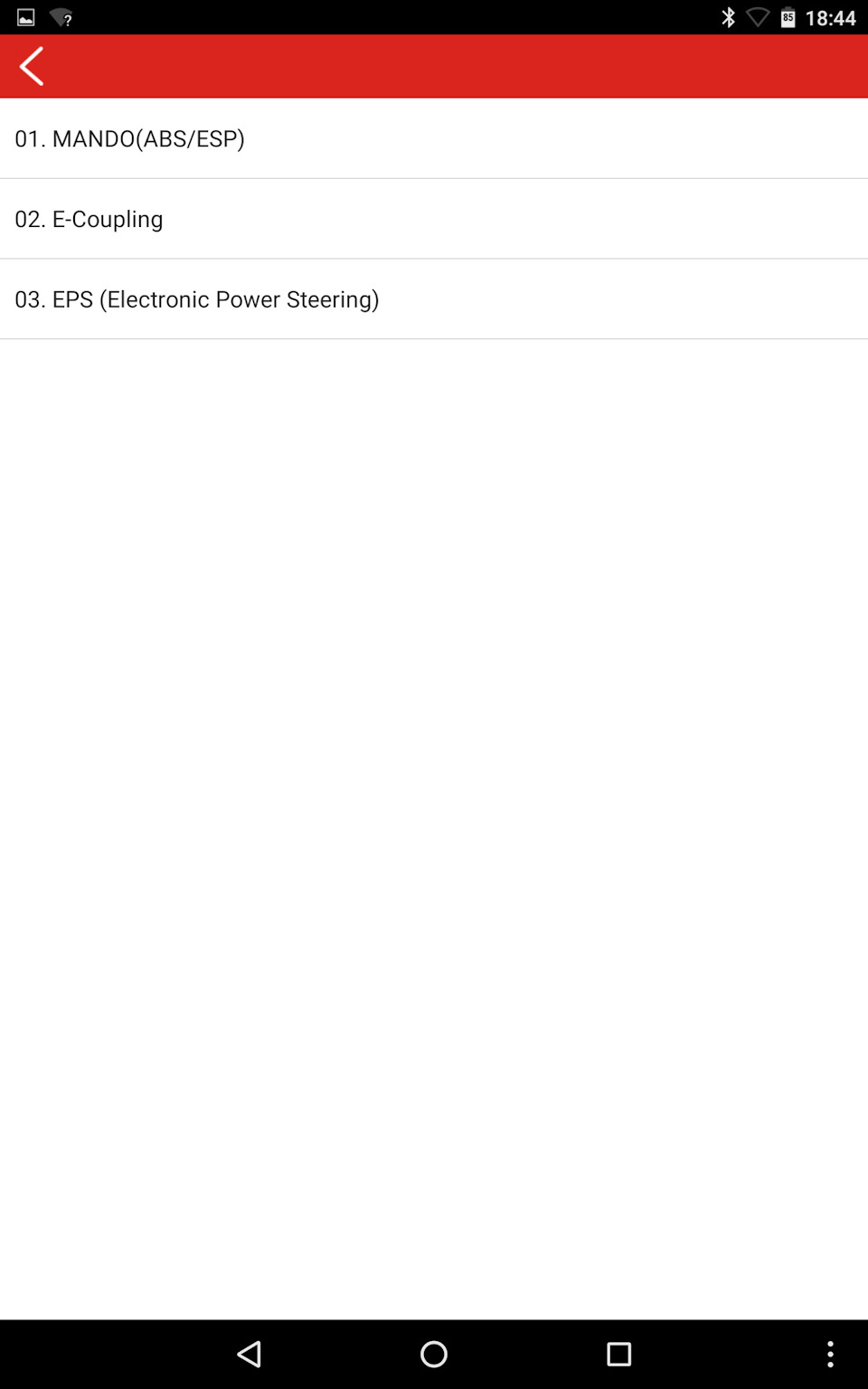

Возможности раздела Шасси, специальных функций нет

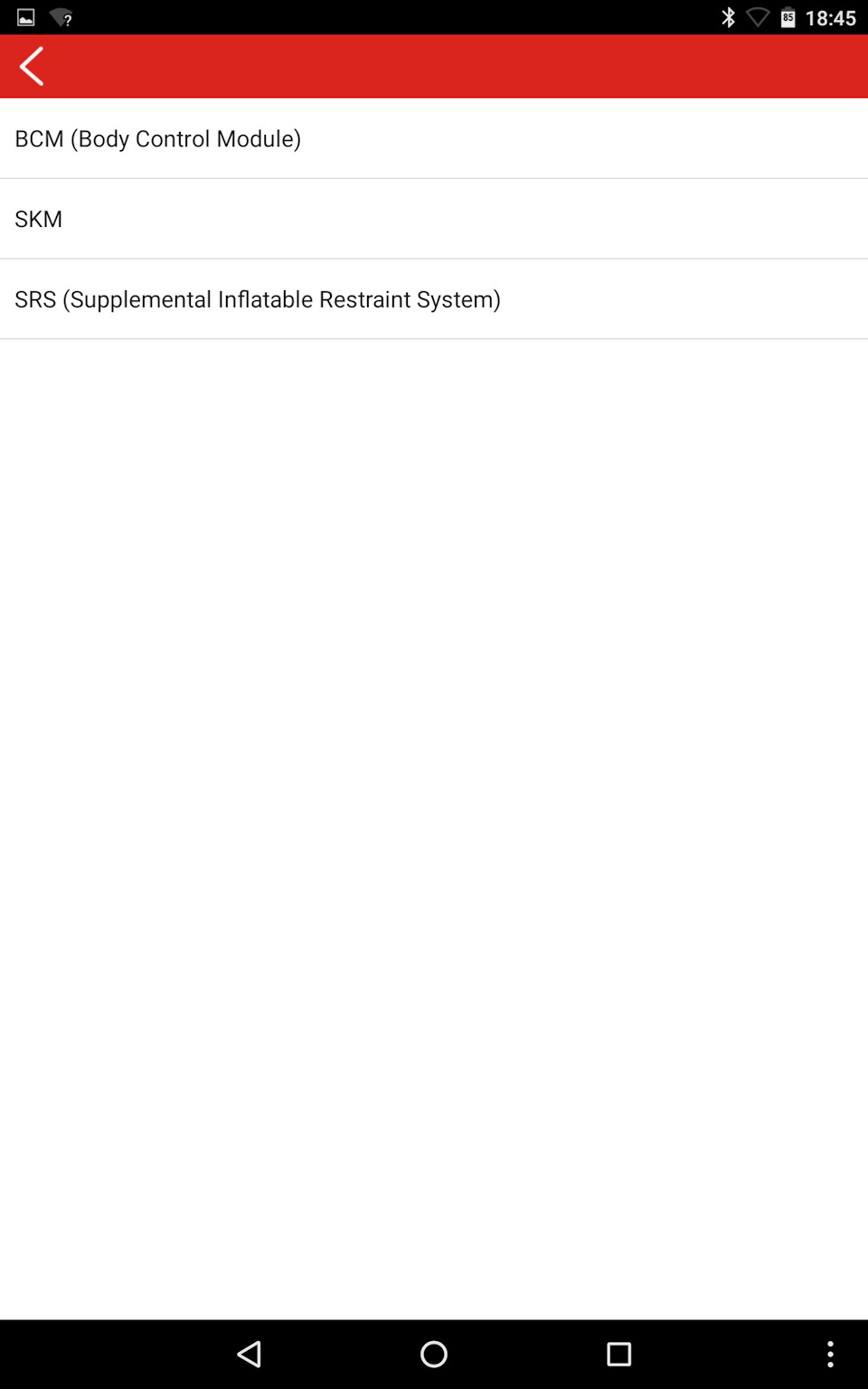

Возможности раздела BCM

Вкладка Spesial function в разделе BCM

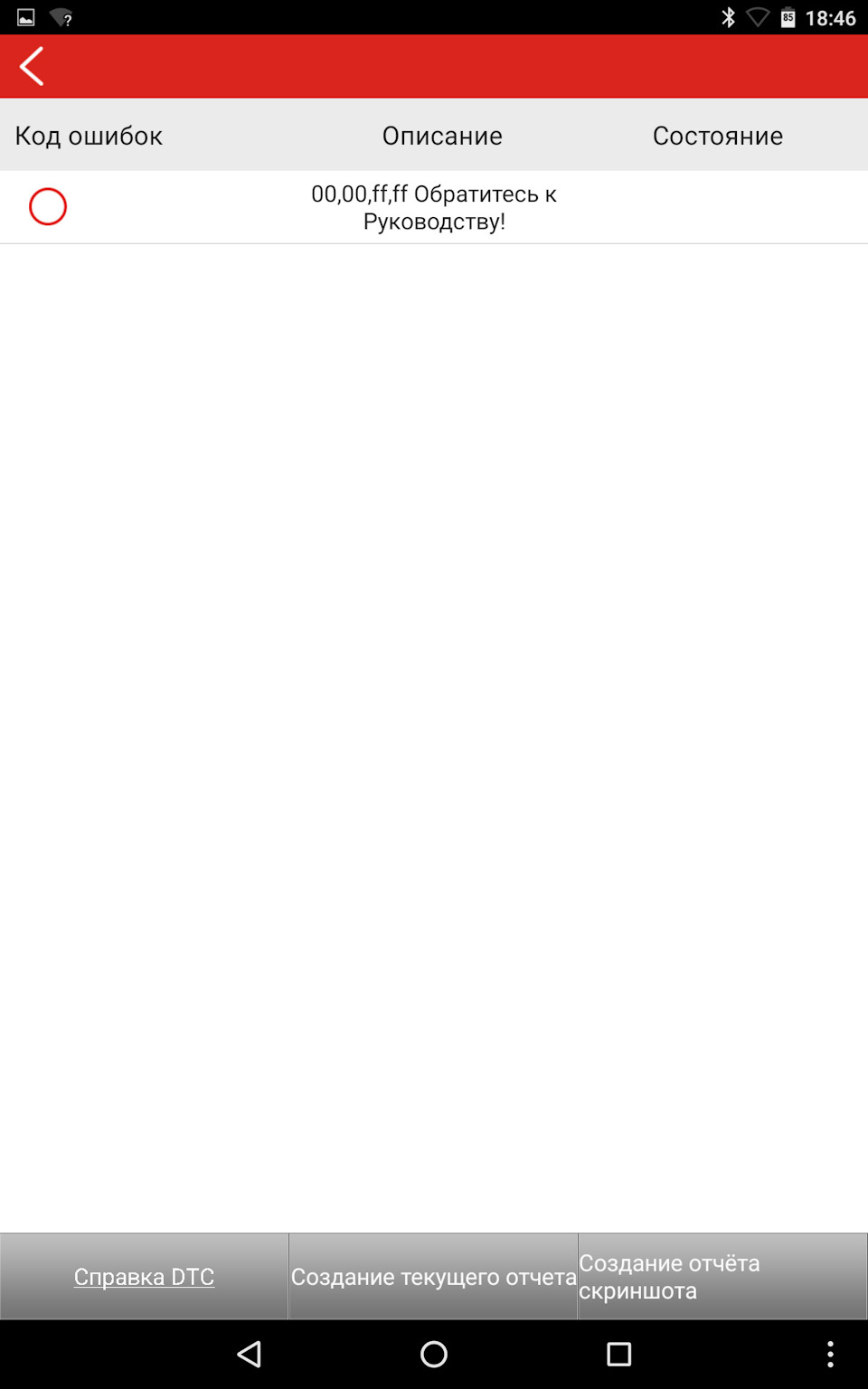

К сожалению, всех ошибок девайс не знает. Впрочем, обычный ELM v1.5 ошибок не видит вообще)

И супер бонус) для тех, кто дочитал до конца. Если хочется поэкспериментировать с данным девайсом, велкам в район рижской. В моем присутствии можно поиграться. Денег за это, естественно, не надо)

SsangYong Actyon 2012, двигатель дизельный 2.0 л., 149 л. с., передний привод, автоматическая коробка передач — своими руками

Машины в продаже

Комментарии 22

вот это я еще не пробовал надо будет на дизельке попробовать

Спасибо за инфу. Уже прикупил жду пока придет. Для первичной диагностики само-то — пойдет

У меня тоже есть такой отличная штучка

Пробовали переключать им на 181 лошадку?)

А им можно переключать 149/175/181?

Теоретически — да. На практике не знаю в каком меню и пробовать на своей тачке не хочу)

Я вот до конца так и не понял какими считывателями можно это делать, а какими нет)

Я бы на 175 поменял бы) Но вопрос оно того стоит…

Проверено — диллерским сканером можно) остальное никто не проверял. У изидиага потенциально такая возможность есть, но нет ни одного отзыва о положительном результате

А к какому дилеру для этого нужно съездить и сколько берут за это?)

К тому, с которым договоришься) например тут в левом столбце sykor.ru ценник 4500 р.

Я там делал все отлично прошло и счас пуляю уже 10.т.км раз менял!

Пробовали переключать им на 181 лошадку?)

елм не видит а это значит видит? и ваще что это прока девайс или комплекс? ниче непонятно кроме как скриншотов много

Да, именно так. ЕЛМ ошибок не видит никаких. А этот девайс видит, но не может определить номер.
Это девайс. Называется easydiag. Тыкается в OBD разъем. Позволяет читать не только ошибки двигателя, но и основных систем тачки АКПП, Салонные, Трансмиссия. Может сбрасывать там ошибки и программировать.
Покупается сам easydiag за 2500-3500 рублей. И дополнительно в программе запиленной именно под него покупаются (или берутся поломанные) расширения для работы с конкретными марками автомобилей. Девайс очень много обсуждается в инете. Рекомендую пробежаться по основным форумам.
