Подружил ELM 327 с приложением Torque Pro.

Всем доброго времени суток и хорошего настроения! Продолжаю изучать способности диагностического адаптера. Ну и, честно говоря, не так уж и далеко продвинулся. Начать решил с самых простых и бесплатных приложений.
Первое, что установил себе на смартфон — это ScanMaster Lite. По началу не получалось законектиться с прибором. Были какие-то сбои. Оказалось, сам прибор не плотно вставал в ОБД разъем. Кстати, обратил внимание на то, что адаптер и впрямь встаёт как то не очень плотно. Ожидал, что он будет вставляться в ОБД плотненько, а он как будто просто подкидывается туда и всё. Причем ещё и не ровно может встать. Из-за этого и не конектился.
Ну ладно, с елмкой разобрался. Телефон сконектился, приложуха вроде тоже отвечает. Но! Абсолютно никакой инфы, кроме зарядки АКБ. Видимо платная версия гораздо информативнее. Но отдать 360 руб. за неё жаба душит.

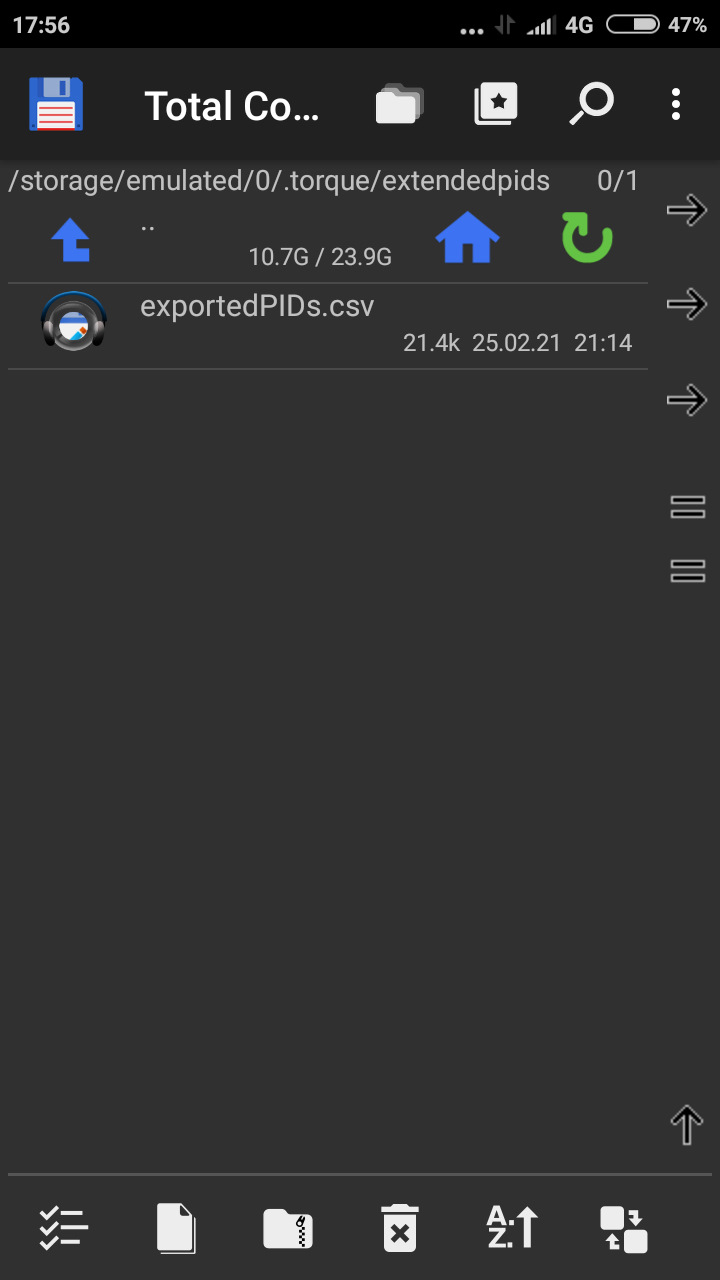

Пошёл дальше. В предыдущей моей записи в комментариях мне накидали полезных ссылок на различный софт и способы его установки. Выбрал, что полегче. А точнее Torque Pro. Сначала пытался устанавливать по ссылкам. Либо ничего не получалось, либо получалось, но работало не корректно, а то и вовсе при каждом запуске выкидывало на страницу Play market. Психанул! И купил за 160 руб. Сразу всё установилось и заработало. Ну наконец-то! Бягу в машину! )

После некоторых настроечных манипуляций увидел первые параметры, выдаваемые ЭБУ. Блин! Счастью нет предела! )) Но всё равно ничего не понятно. Необходимых датчиков мало, информация скудная. Возвращаюсь домой. Снова лезу в тырнет в поисках Pidов. Одни не устанавливаются, другие не скачиваются. И вот, после долгих блужданий всё таки нашел, и даже установил.

Правда набор этот, честно говоря, больше ориентирован на 1.5 dci. Я так понял это дизельный Дастер.

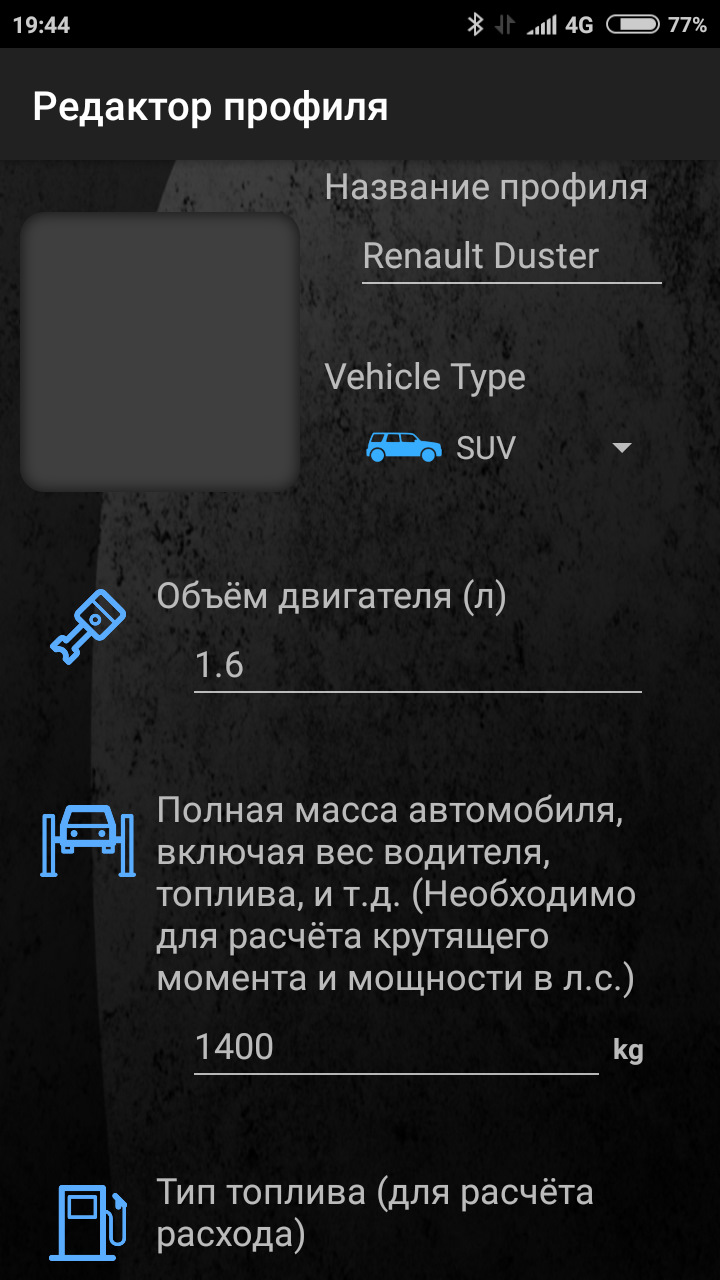

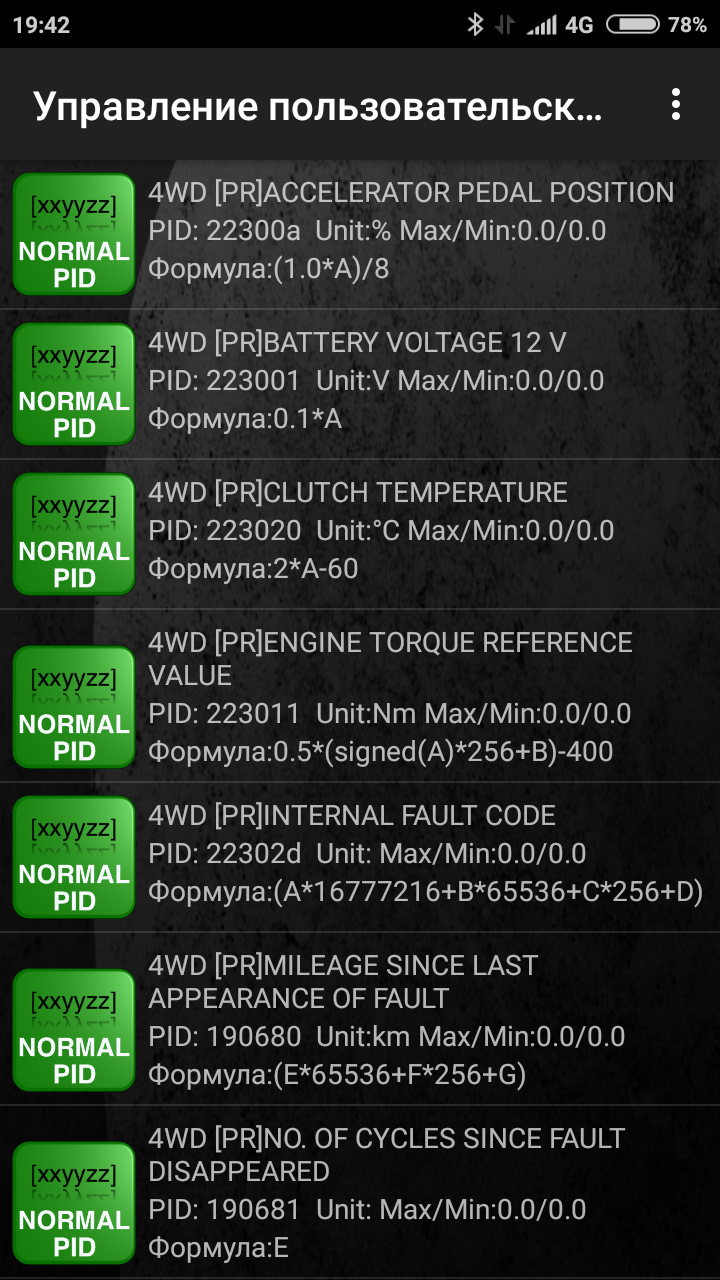

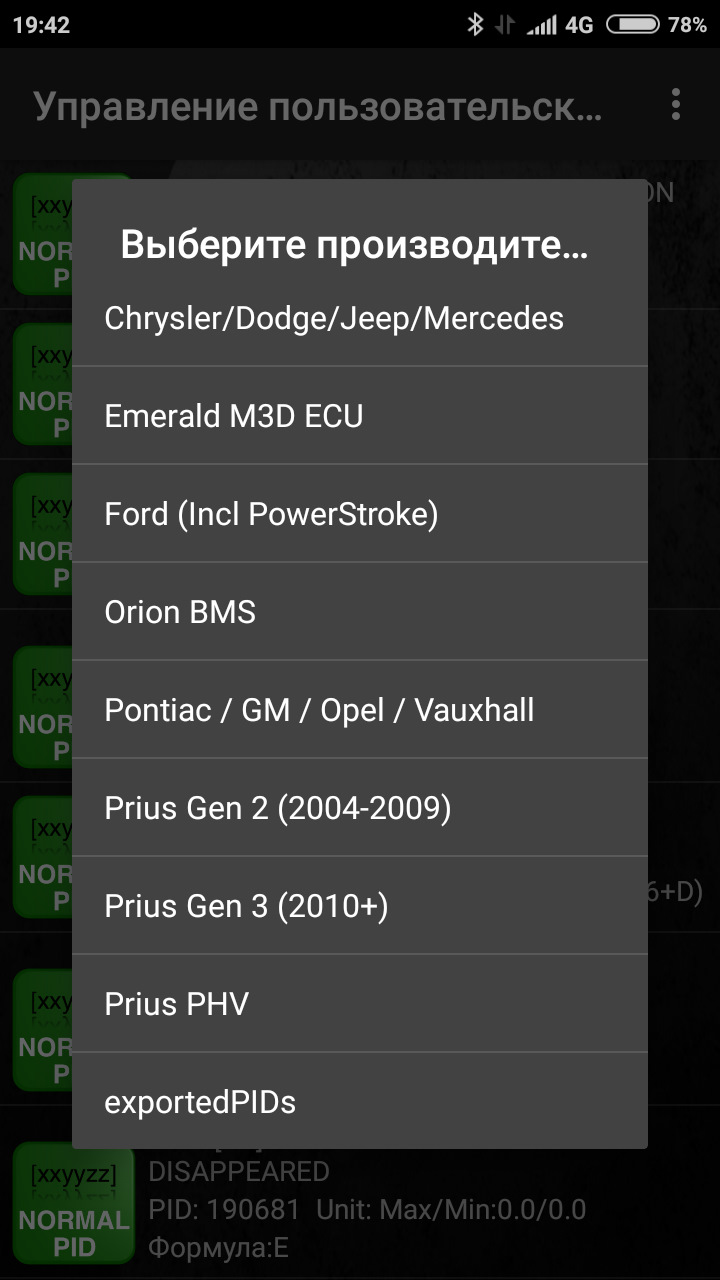

Покопавшись некоторое время в настройках, в профиле и датчиках, смог создать панель приборов. Из того, что мы обычно не видим на штатной приборке. Добавил датчики скорости и тахометра в цифрах. А также температуру ОЖ и напряжение бортовой сети. Это пока всё, что мне удалось найти из полезного. Возможно я ещё не до конца разобрался с этим приложением и, в частности, с набором датчиков. А может быть это просто ЭБУ не охотно выдает параметры. Видимо на дорестайлах 1.6 функционал скудненький для подобного ПО.
Ну и вот, собственно, сам результат:

Ещё пытался поставить датчик топлива, но он, почему-то, ничего не отображает.
Ещё смог просканировать на предмет ошибок. Текущих ошибок 0, что очень радует. А вот то, что ЭБУ не записывает прошлые ошибки, или просто не выдает их этой диагностике, это печалька. Хотелось увидеть именно историю, так называемый журнал ошибок.
Ну и подводя итог. Поездил я с включенным адаптером и открытым Торком, проигрался, убедился в работоспособности. Все хорошо. В датчиках и настройках ещё разбираться и разбираться. А к Вам, уважаемые читатели, у меня просьба. Кто юзает это приложение уже не первый год и в теме, поделитесь опытом, пожалуйста. Какие пиды использовали, где брали? Какие датчики можно и нужно добавить на панель? Как настраивать или калибровать? Конечно же интересует в основном для Дастер 12-13 го годов и с мотором к4м. А на это пока всё! Благодарю за внимание!

p.s. Ближе к лету хочу освоить «тяжелую артиллерию» на основе PyClip и т.п.

Решил дополнить пост. Так сказать, поделиться своими наблюдениями. Вообщем, ковырял, ковырял я это приложение, и выжал из него тот максимум, который необходим для контроля некоторых систем автомобиля. Думаю более он ничем полезен не будет. Правильнее сказать, приложение для мониторинга отдельно доступных систем автомобиля. Тех, которые позволяет читать ЭБУ. Несёт исключительно информационный характер. Скажем, для Дастера и ряда подобных бюджетных авто, скудных на информацию, выдаваемую приборкой, это выход из ситуации. Можно контролировать, не все, но многое.
Вот, что удалось из полезного выудить мне:

Слева на право, сверху вниз:
Средний расход топлива. Т.к.у меня БК не активирован, лишним не будет видеть этот параметр. Скорость автомобиля в цифрах. Чисто для сравнения с основным прибором. Остаток топлива в процентах. Выставляется в ручную, считает из среднего расхода на пробег. К примеру, заехал на АЗС, заправил полный бак. В приложении выставил 100%. Начал движение, приложение само высчитывает расход и остаток. Дальше, температура двигателя, напряжение сети и обороты. Ну, в качестве информации то же пойдёт.
Следующий скрин:

Ну тут сами решайте, что полезного. Я для себя увидел только датчики колес. Показывают обороты. Все 4колеса с одинаковыми оборотами, это добрый знак. Как я понимаю обороты считываются с помощью датчиков АБС. Поправьте, если я не прав. И да, по этим показаниям можно судить о исправности датчиков АБС.

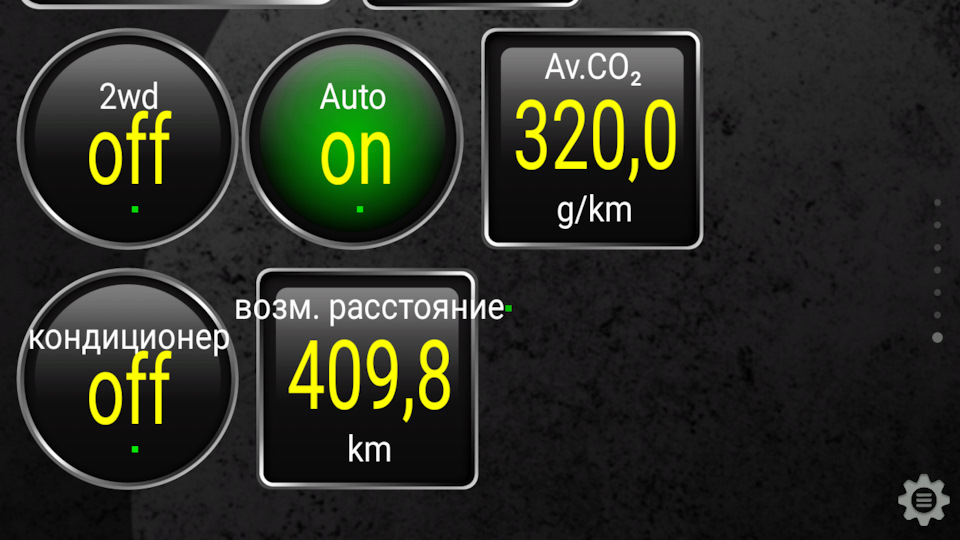

Ну и последний скрин:

На мой взгляд вообще безполезный. Индикаторы включения режимов полного привода. Кстати, рабочий индикатор включения 4wd lock, так и не нашел. Индикатор включения кондиционера, датчик СО². И, пожалуй, примерный запас пути в км. На сколько вам ещё хватит топлива. Вот и все. Больше ничего особенно полезного, и заслуживающего внимания, я не обнаружил. Возможно в каких либо других Pid, s будет интереснее. Ну а для меня функционал этой приложухи исчерпан. Вот такое вот наблюдение. Всем пока!

Источник

Чем диагностировать рено дастер

Краткое описание:
Диагностика RENAULT с помощью ELM327

Требуется Android: 4.2 и выше. На смартфонах часто возникает проблема доступа к адаптеру. На планшетах под управлением Андроид 4.2 проблем с доступом к адаптеру нет.
Русский интерфейс: Да

Имя пакета: org.pyrenteam.pyclip

Все файлы для установки под Android в одном архиве: pyren_android.zip ( 8.38 МБ )

ВИДЕО КАК УСТАНОВИТЬ НА АНДРОИД установка pyren for andoid.mp4 ( 49.38 МБ )

Сам скрипт PyRen: pyren-master.zip ( 389.68 КБ )
Всегда последняя версия PyRen доступна по этой ссылке
База ddt2000 07.2020 для PyRen PC+ДОПОЛНЕНИЕ К БАЗЕ DDT2000

И распакуйте архив новой версии PyRen.

Теперь, при запуске универсального лаунчера достаточно выбрать папку с новой версией скрипта.
Изменять размер текста на экране устройства можно клавишами громкости или через контекстное меню приложения sl4a. В том случае, если необходимо увеличить сохраняемое на экране число строк, в настройках SL4A укажите параметр Scrollback size больше. По умолчанию там 140 строк, 450-500 строк хватит.

В том случае, если нужен режим demo или включение логирования, выберите соответствующий чекбокс. Кнопка SCAN позволяет подключаться скрипту к автомобилю, игнорируя сохраненный ранее savedEcus.p, т.е. по аналогии с версией для РС — каждый раз проводя опрос всех блоков автомобиля. При включении режима логирования, в папке logs/ появится два файла, необходимых для проверки работы скрипта и адаптера.

МОДИФИЦИРОВАННАЯ PyClip-3.7
PyClip-3.5
версия: с базой 182 PyClip-2.1.apk ( 60.86 МБ )
версия: для DaciaPyClipDacia-1.4.apk ( 28.46 МБ )

Источник

Диагностика без использования дилерского CLIP. Часть 1

Всем доброго дня!
Наверняка многие знают, а некоторые слышали, что с недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP. Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля или например изменить заводские тарировки топливного бака, активировать бортовой компьютер или датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.

По многочисленным просьбам в этой части статьи я попытаюсь разжевать и пошагово объяснить, как установить, настроить, а в следующих частях и пользоваться данным программным комплексом диагностики, активировать бортовой компьютер и датчик наружной температуры на примере своего RENAULT DUSTER 1.5 dCi (2016). При подготовке статьи использовались наработки уважаемого amokkspb — огромное ему за это спасибо!

Первым делом нам нужно найти/купить правильный OBDII ELM327 адаптер H/W & Firmware версии 1.5. Обычно данные адаптеры построены на чипе PIC18F25K80 который правильно работает с большинством команд. К сожалению тенденция такова, что китайские продавцы начали удешевлять элементную базу и использовать более дешевые чипы не способные корректно работать с большинством команд для углубленной диагностики. Такие адаптеры имеют H/W & Firmware версию 2.1 и нам не подойдут! Еще к большему сожалению, с недавних пор китайцы начали обманывать покупателей, научившись маскировать версию 2.1 под под версию 1.5 и определить это можно только путем прогонки всех команд либо, вскрыв прибор и посмотрев, на какой элементной базе он построен. В любом случае, покупая прибор в Китае, вы сталкиваетесь с лотерей и в этом случае очень важно работать с проверенным четным продавцом. Лично я, как и мои знакомые также по рекомендации покупали прибор у данного продавца на Aliexpress.

Далее нам потребуется произвести сопряжение ELM327 адаптера с любым смартфоном на базе Android. Как это сделать думаю описывать не стоит — это знают наверняка все. Заводской пароль для сопряжения этого и многих других адаптеров — 1234. После этого убедитесь что устройство «OBDII» присутствует в списке сопряженных устройств вашего смартфона!

Первым делом после сопряжения рекомендую проверить адаптер на соответствие набору команд. Очень удобно это делать программой ELM327 Identifier.

Теперь смело приступаем к установке программного комплекса диагностики на базе PyRen (делаем в строгой последовательности):
1. Первым делом устанавливаем на смартфон Scripting Layer for Android (SL4A) для возможности запуска сценариев и редактирования скриптов. После установки не запускаем!

2. Далее устанавливаем программу интерпретатора Python For Android.

3. Запускаем программу Python For Android и видим, что интерпретатор языка Python не установлен.

4. Любым удобным мобильным файловым менеджером (Root Explorer, Total Commander, X-plore и пр.) находим на внутренней памяти смартфона папку «sl4a», а в ней папку «scripts» и очищаем ее содержимой полностью (оставляем только пустую папку).

5. Копируем в папку «scripts» все содержимое предварительно распакованного архива PyRen v0.999. На текущий момент версия 0.999 является последней, за обновлениями скрипта следите на страничке уважаемого amokkspb.

6. Копируем в папку «scripts» все содержимое предварительно распакованного архива базы CLIP v1.60. На текущий момент версия 1.60 является последней из доступных, за обновлениями базы следите на страничке уважаемого amokkspb.

7. Копируем в папку по пути «scripts/pyren99» файл конфигурации демо_автомобиля для первого запуска программы и загрузки библиотек.

8. Запускаем приложение Scripting Layer for Android (SL4A) на своем смартфоне.

После выполнения демо-сценария скрипта и загрузки всех библиотек языков на экране отобразятся условные блоки демо_автомобиля. Нажимаем кнопку «назад» на смартфоне и закрываем скрипт.
Далее снова выбираем файл «pyren_4a_launcher.py» и нажимаем пиктограмму «карандаш» для редактирования скрипта.

Также не забываем удалить файл конфигурации демо_автомобиля «savedEcus.p» по пути «sl4a/scripts/pyren99» (нам он больше не понадобится) и полностью очистить от содержимого папку с кэшем по пути «sl4a/scripts/pyren99/cache». Все, теперь программный комплекс готов к работе!
Перед началом работы не лишним будет проверить работоспособность команд PeRen и вашего адаптера.

Каждый блок в данном списке содержит обширное дерево меню и подменю настроек. Заходить и выходить в любой блок можно путем набора на клавиатуре смартфона соответствующих цифр и английской буквы «Q» для выхода из настроек подменю/меню/блока. В некоторых случая для выхода нужно нажать любую кнопку клавиатуры, об этом вас будет информировать соответствующая запись на английском.

Внутри блоки имеют следующую структуру:
DE : Device errors — в этом разделе производится чтение/удаление ошибок.
ID : Identifications — проверка зашитого VIN в блоке, версии прошивок, оборудования и пр.
SY : System state — вывод актуальных основных показаний (обороты, напряжение, температура и пр.).
SP : System parameters — вывод текущих параметров блока, без возможности изменения.
LC : System configuration — вывод текущей конфигурации, без возможности изменения.
AC : Ececuting tests — запуск сценариев тестирования блока (например проверить все лампочки приборки, реле и пр.)
CF : Changing configuration — Изменение конфигурации блока. ОСТОРОЖНО!
VP : VIN programming — программирование VIN зашитого в каждый блок.
RZ : Resets — Сбрасывает все ошибки блока и калибровки.
SC : Configuration scenarios — это конфигурационные сценарии. Большая часть не работает (вероятно пока скрипт дорабатывается), но можно ознакомиться с принципами работы, используя команду «show» и после фразы «There is scenatium. I do not support them!» нажать «ввод» при запросе.
DE extra information — вывод дополнительной информации по ошибкам с привязкой к пробегу.

В зависимости от блока структура может меняться (например System state отсутствует в блоке приборной панели).

Источник

Диагностика Renault Duster 1.6 и 2.0 своими руками

Диагностика по моделям авто 1 комментариев 27 февраля 2020 Просмотров: 14045 Рейтинг:

Время прочтения

Сложность материала:

Процедура автодиагностики требует определенного оснащения, включая сканеры и программного обеспечения. В этой статье ознакомимся с особенностями диагностики автомобилей Renault Duster, какие автосканеры и программы подойдут для этого.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Renault Duster». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

1. Способы выполнения компьютерной диагностики

Проверка Рено Дастер выполняется двумя основными способами:

Внимание:

Диагностика сканерами используется для детального контроля состояния узлов автомобиля.

2. Особенности и марки ЭБУ Рено Дастер 2010-2019 г.в

Прежде чем рассматривать процесс и особенности диагностики, ознакомьтесь с таблицей по применяемым ЭБУ в зависимости от двигателя, а так же возможности диагностических блоков.

Расположение ЭБУ:

Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.

Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Чип-тюнинг и прошивка Рено Дастер:

Прошивка выполняется в нескольких случаях:

Загорелся Check Engine на Renault Duster?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

3. Способы диагностики ЭБУ и ошибок

Рассмотрим варианты проведения сервисных операций на Дастерах:

Порядок выполнения:

Существует пять режимов отображения:

Дополнительно опрашиваются другие компоненты автомобиля. Коды текущих ошибок выводятся на экран.

Внешние сканеры, адаптеры существенно расширяют диагностические возможности. Приборы позволяют:

Сканеры подключаются через диагностическую колодку. Обмен данными происходит через шину CAN, состоящую из двух уровней: CAN High, CAN Low. Полученная информация обрабатывается прибором, выводится на экран компьютера, смартфона в удобном виде.

Обзоры диагностических сканеров для Рено Дастер

Читай подробные статьи по обзору автосканеров, в том числе совместимых с Рено Дастер.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Электронный блок управления имеет встроенный набор команд, калибровочных таблиц. По этой информации компьютер подбирает оптимальные значения работы мотора. В некоторых случаях может потребоваться замена ПО на более модернизированное.

Прошивка Renault Duster выполняется через диагностический OBD разъем. Находится в бардачке со стороны переднего пассажира.

Рассмотрим пример обновления ядра ЭБУ Valeo V40. Блок имеет особенность – прошивка производится на блоке, с температурой меньше 40 градусов. Мотор должен успеть остыть, в противном случае компьютер не позволит выполнить замену ПО.

Для процедуры понадобится:

Обновление программы выполняется в автоматическом режиме.

4. Инструкция по диагностике Рено Дастер по OBD разъему своими руками через ноутбук или смартфон

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Рено Дастер зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Рено Дастер».

Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Renault».

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Рено Дастер»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Хороший выбор для начинающего диагноста

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

5. Частые вопросы по диагностике Рено Дастер через компьютер или смартфон

Рассмотрим популярные вопросы владельцев по использованию диагностического ПО.

В Renault Duster предусмотрена диагностическая колодка, типа OBD II. Для коммутации сервисного оборудования используется кабель OBD II 24 pin.

Подходящие адаптеры, кабели и программы для сервиса

TorquePro (с расширенными PID)

ELM 327 (USB, Bluetooth) *

Valeo V40/V42 – OBDII (требуется J2534)

* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5.

Важно:

Внимательно выбирать адаптер ELM 327, версия которого должна быть 1.5. Набор команд ревизии 2.1 не совместим с Рено Дастер. Китайские производители часто маскируют модель 2.1 под 1.5. Выявляется факт путем вскрытия корпуса, осмотра чипа или прогонкой команд.

Подходящие сканеры

Для диагностики Duster применяются следующие сканеры:

Внимание:

Особенности профессиональной диагностики без дилерского прибора CLIP

Глубокий сервис Дастер, в зависимости от устройства и программного обеспечения, можно разделить на три типа:

Дилерская база данных CLIP дает возможность сделать развернутую диагностику доступными способами, без использования официального прибора.

Работать с базами DDT2000 можно как через сам PyRen на ПК, так и через другую оболочку под названием DDT4ALL.

Примечание:

С недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP.

Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.

Связка PyRen + правильный адаптер ELM позволит:

Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.

Важно:

Для вышеперечисленных возможностей потребуется ELM327 адаптер на чипе PIC18F25K80 версии 1.5. О том, как отличить версии и выбрать правильную ревизию, читайте статье:

На смартфон потребуется установить приложение Scripting Layer for Android (SL4A), и программу интерпретатора Python For Android. Подробнее инструкцию можно почитать на портале DRIVE2.RU https://www.drive2.ru/l/462850141024420619/ или посмотреть процесс на видео, которое есть в конце материала.

Какие параметры можно получить при диагностике двигателя Рено Дастер через OBD2

На Renault Duster возможно проанализировать базовые величины:

Показания автоматически отображаются сканером на дисплее компьютера, планшета, смартфона. Сервисная программа считывает значения из ЭБУ в режиме реального времени. Владельцу достаточно выбрать диагностируемый блок – ПО опросит электронику, выведет параметры.

Дополнительно, универсальными адаптерами возможен сервис мультимедиа, навигационного оборудования. Допускается диагностирование систем безопасности – AirBag, ABS, SRS, штатный иммобилайзер и других компонентов машины.
