ELM-327 для чайников
Два последних «гарантийных» визита на сервис к ОД Ниссан оставили самое удручающее впечатление. И дело не в вспучившемся хроме, а в формализме, неспособности провести качественную дианостику и попытках «развести на деньги» любой ценой.
www.drive2.ru/l/529511606871131186/
После этого ни о какой «продленной гарантии» не могло уже быть и речи, но вопрос, как жить дальше, остался. И пока мой гарантированный хром от Ниссан заставляет себя долго ждать, решил купить у китайцев за 427 руб. адаптер Super Mini Elm327 Bluetooth OBD2 V1.5 Учитывая опыт многочисленных неудачников, выбрал надежного проверенного продавца.
www.aliexpress.com/store/…042311.0.0.5d924c4d1tiAvQ
Продавец подтвердил оригинальность его чипа PIC18F25K80 Chip с частотой 4 MHz. The Bluetooth module с частотой 16 MHz. Доставили за 2 недели.
• Обороты двигателя;
• Температура охлаждающей жидкости;
• Краткосрочная топливная коррекция;
• Долгосрочная топливная коррекция;
• Давление во впускном коллекторе;
• Данные кислородного датчика;
• Обороты двигателя;
• Нагрузка двигателя;
• Состояние топливной системы;
• Скорость движения автомобиля;
• Абсолютное давление воздуха;
• Опережение зажигания;
• Температура всасываемого воздуха;
• Массовый расход воздуха;
• Положение дроссельной заслонки;
• Графическое отображение вышеперечисленных параметров;
Адаптер ELM-327 поддерживает разные протоколы, в т.ч. : ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche. Но перед тем, как его подключать, надо найти в Мурано диагностический разъем. Сидя в машине или стоя рядом, его не видно. Надо залезть на водительский коврик и просунуть голову между педалями тормоза и ножного тормоза. Разъем примерно посередине между ними. Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуется подключать/отключать ELM 327 Bluetooth только при выключенном зажигании.
1. Перед подключением установите программу CVTz50 (130 руб.) или Torque Pro (168 руб.) на свое устройство (у меня Самсунг А5 (2016)
2. Подключите ELM3-27 Bluetooth в диагностический разъем ODB 2 Вашего авто;
3. Включите зажигание или же заведите автомобиль;
4. Зайдите в настройки вашего Android устройства;
5. Перейдите в настройки беспроводных сетей;
6. Включите Bluetooth и нажмите кнопку «Настройки Bluetooth»;
7. Нажмите «Поиск устройств»;
8. Выберите найденный адаптер Elm-327 под названием «OBD-II»;
9. Введите код сопряжения elm327: 1234
10. Если код подошел, Вы увидите надпись «Сопряжено, но не подключено». На этом настройка закончена. В очень редких случаях код сопряжения может быть 0000 или 6789;
11. Запустите ранее установленную программу;
12. После запуска программы Вы увидите, что единственный прибор на главном экране программы НЕ АКТИВЕН;
13. Нажмите «Меню» и зайдите в «Настройки». В настройках выберите пункт «OBD2 настройки адаптера»;
14. Нажмите «Тип соединения»;
15. Выберите «Bluetooth»;
16. Нажмите «Выберите устройство Bluetooth»;
17. Выберите то устройство, с которым установили сопряжение в пункте 8 (OBD-II). На этом настройка программы завершена.
18. После этого можно вернуться на главный экран программы и пользоваться теми возможностями адаптера Elm-327, которые позволяет ваша Программа.
Мурановоды используют в основном CVTz50, которая позволяет:
— Чтение и сброс ошибок (диагностических кодов) вариатора
— Чтение и сброс ошибок двигателя
— Чтение и обнуление счетчика износа масла вариатора
— Настройка уровня торможения двигателем
— Корректировка оборотов холостого хода и угла опережения зажигания.
Мониторинг параметров работы вариатора: температура, давления, ошибки, старение масла, передаточные отношения и т.д.
— Отображение помесячной статистики температурного режима вариатора, давлений при определенных условиях, случаев неудавшегося переключения передач, пробега, расхода топлива, и динамики старения жидкости вариатора
— поддержка Nissan Murano Z50/Z51, частичная поддержка других автомобилей с вариатором Jatco CVT – Nissan Teana, X-Trail, Qashqai, Juke, Note, Tiida, Sentra, Wingroad; Mitsubishi Outlander, Lancer; Renault Koleos и других
Требования к оборудованию:
— Телефон или планшет работающий на Android версии не ниже 4.2
— Bluetooth или WiFi адаптер ELM327 версии 1.5 или ниже (успешная работа с китайскими адаптерами версии 2.1+ маловероятна или функциональность может быть ограничена)
Объективно говоря, CVTz50 может многое, но далеко не все. Гораздо больше информации может дать Torque Pro, по которой отличную видео-инструкцию сделал уважаемый Speed-Master/
www.drive2.ru/l/457281389507642088/
www.drive2.ru/l/8592162/
Безусловно, Torque Pro является самой информативной программой для наших авто. К сожалению, еще не успел разобраться с дополнительными параметрами, которые она позволяет контролировать. Когда это произойдет, попробую вставить свои пять копеек на эту тему. А пока радуюсь, что ошибок в ДВС или CVT не обнаружено и появилось несколько полезных опций вроде регулировки ХХ. Чего и желаю всем моим читателям.
Большое спасибо за помощь в изучении вопроса добрым людям Евгению speed-master и Игорю zxcvb71
ELM 327 + CVTz50 и ошибки МУРа
Я так понял, что каждый владелец мурано, а тем более пожилого мурано должен иметь в хозяйстве свисток elm и прогу для вариатора/мотора cvtz50. Решено быть в тренде.
Куплен elm 327 v1.5 с каким-то правильным чипом.
Заработало все на ура. С показаниями предстоит разбираться. Ошибки те же, что и при диагностике при покупке. По мотору P0328. По коробке P0725, U1000, P0826.
Изначально диагност мне сказал, что ничего особо страшного нет. Гирляндны на приборке нет. Машина работает вроде адекватно.
Но разобраться стоит. Буду рад советам тех, кто проходил эти ошибки и вообще сведущих в этом людей.
По ценам:
Elm 327 v1.5 — 8$
CVTz50 — 2$
Nissan Murano 2006, двигатель бензиновый 3.5 л., 234 л. с., полный привод, вариатор — электроника
Машины в продаже
Комментарии 33
По ошибке Р0725 кто-нибудь знает что делать и как устранить? Датчик коленвала менял уже.
Это датчик скорости КПП или один из датчиков ABS.
А датчик скорости в самой коробке находится? Но сначала с АБС разберусь.
Да, на самой коробке. Там видно его. Но нужно брать только оригинальный, с аналогами не пропадет ошибка.
В смысле он снаружи?
На коробке сверху. Там видно провода к нему идут. С виду почти такой же как датчики коленвала и распредвалов.
P0826 всегда присутствует. Иногда не срабатывает ручной режим. Читал что нужно лезть в селектор и там искать обрыв либо окислившийся контакт. До этого год катался и не придавал значения. Потом капиталил вариатор, (117 тыс руб). Сразу купил эту приблуду. Поставил охлаждение дополнительное. Теперь легко следить за работай системы всей. В принципе избавляться от этой ошибки буду перед продажей, чтоб уже вообще вопросов не каких не было.
После капиталки вариатора p0826 осталась получается? А p0725 и u1000 есть/были?
Когда варик в аварию ушёл, там было очень много ошибок. Штук 10 или даже больше =))) Вся герлянда загорелась. Ну и собственно на газ не реагировал, накатом катился 20 км в час. Самая страшная ошибка была, что давление закончилось =))) В Общем на дефектовке всё показали, клапан заклинил в маслонасосе, бублику плохо стало, конус один задрало, ремень почти не успел получить повреждения. В Общем не стал заморачиваться, сказал менять всё на новое. Итого полет с начала лета нормальный. На нём жена катается, иногда по трассе поливаем на нём (тут уже я за рулем). Расход кстати заметно упал. После капиталки только 0826 осталась. Сказали показать электрику, банально надо проводку позвонить поискать плохой контакт.
Я бы не доверял диагносту, который при наличии 3х ошибок говорит что ничего страшного нет, на панели не горит…это слова какого то перекупа, а не диагноста)))
Я и не доверяю. Это просто чел с компом, к которому заехал почитаться — вариантов не было. Нормального диагноста именно по этим машинам не нашел. Есть один толковый универсальный, но он не в стране пока. Жду)
привет! а есть ссылка где приобретал? тоже подумываю о приобретении. спасибо заранее
Привет! Это местная барахолка kufar.by. Вряд ли ссылка на нее поможет…
С правельным чипом?
На плате должна быть микруха с маркировкой PIC18F25K80. О ее наличии многие продавцы сразу пишут.
На местном сайте. То же, что и на алике по сути, но продавец рядом и согласен на возврат если не устроит + на месте вскрыли и осмотрели на наличие чипа с маркировкой PIC18F25K80.
А где покупал? У меня 2 штуки есть. Один брал лет 5 назад. Мотор видит а вариатор нет. Взял какой то с али, он вообще ничего не видит ))
Есть конечно Launch, и этот свисток с ним рядом не стоял. Но тут уже дело принципа. Хочу иметь рабочий elm327.
Обзор параметров получаемых через ELM327 + Torque на Nissan Murano (+Видео)
Всем привет! Наконец 31 декабря получил ELM327 WiFi v1.5. Немного поигравшись решил сделать краткий обзор в формате 4К, который, думаю, Вам будет интересен!
Для чего мне это понадобилось? Я очень не комфортно себя ощущаю, когда мне не достаточно информации. А информация нужна для:
— Выяснить причину столь скоропостижного выхода из строя аккумуляторной батареи
— Хочу всегда знать текущую точную температуру ОЖ, масла в вариаторе и корректировать стиль вождения исходя из показаний.
— Хочу знать как влияет на расход топлива включение какой-либо нагрузки
— Хочу понимать прочие принципы работы электроники.
Чего я выяснил?
Пару дней понаблюдав увидел, что генератор иногда не выдаёт положенное напряжение, а выдаёт 13,0-13,6 вольт по данным ЭБУ. После перезапуска двигателя выдает 14,0 — 14,6. Скорее всего есть проблема с регулятором напряжения. Это нормально, регулируется электронным блоком управления двигателя намеренно.
Инженеры достаточно хорошо сбалансировали работу системы охлаждения двигателя, температура почти всегда держится ровно на 85 градусах. Только в пробках подымается выше, при условии прогретого вариатора.
Самое интересное открытие было у меня, то, что при движении накатом подача топлива почти вырубается. На холостых время открытия форсунки около 2,6 мсек, а при движении накатом 0,7 мсек, т.е. топливо почти не расходуется.
Круиз-контроль устанавливает скорость с точностью до десятых знаков, т.е. например нажал запомнить скорость и он фиксирует именно 69,4 км/ч не больше не меньше. Далее прибавляет по 1 км/ч (70,4…n, 4) и также убавляет. Если длительно зажать кнопку то он запоминает ту скорость, при которой отпускаешь кнопку.
Щас я пока на постоянную работу записал абсолютно не нужный планшет, доставшийся бонусом от поставщика с андройдом. Очень хорошо по размерам он вписался под крутилки климат-контроля.
Ранее я замутил испытания Супротека, и жаль что я не имел возможности сделать замеры до обработки с применением этой системы.
У меня есть ещё iObd2, он сработался только с Nissan Qashqai, но на Мурано работать отказался наотрез. Хотя есть драйвовчани у которых эта штука заработала на Мурано.
Если кто соберется покупать ELM327 китайский, то обязательно покупайте версии 1.5, и настоятельно рекомендую остерегаться версии 2.1.
Описание работы CVTz50 – диагностика вариатора для Android через ELM327
CVTz50 – диагностика вариатора для Android через ELM327
Основные возможности
§ Чтение и сброс ошибок (диагностических кодов) вариатора
§ Чтение и сброс ошибок двигателя
§ Чтение и обнуление счетчика износа масла вариатора
§ Настройка уровня торможения двигателем (для машин на платформе Nissan – Nissan, Renault; машины на платформе Mitsubishi этой регулировки не имеют)
§ Корректировка оборотов холостого хода и угла опережения зажигания, обучение подаче воздуха на холостом ходу (только для Nissan Murano Z50, Z51 и автомобилей с похожими двигателями Nissan)
§ Мониторинг параметров работы вариатора: температура, давления, ошибки, старение масла, передаточные отношения и т.д.
§ Отображение помесячной статистики температурного режима вариатора, давлений при определенных условиях, случаев неудавшегося переключения передач, пробега, расхода топлива, и динамики старения жидкости вариатора
§ поддержка Nissan Murano Z50/Z51, частичная поддержка других автомобилей с вариатором Jatco CVT – Nissan Teana, X-Trail, Qashqai, Juke, Wingroad; Mitsubishi Outlander, Lancer; Renault Koleos и других
Требования к оборудованию:
§ Телефон или планшет работающий на Android версии не ниже 4.2
§ Bluetooth или WiFi адаптер ELM327 версии 1.5 или ниже (успешная работа с китайскими адаптерами версии 2.0+ маловероятна или функциональность может быть ограничена)
Загрузка
Последняя версия (1.44, 07 сентября 2017) доступна на Google Play: cvtz50.info/get Для проверки работоспособности программы с конкретным адаптером ELM327 и автомобилем используйте программу Cvtz50 DEMO: cvtz50.info/getdemo В случае, если Google Playнедоступен, существует возможность покупки CVTz50 для ручной установки и активации с привязкой к одному андроид-устройству. Подробнее на offline.cvtz50.info/
Архивная версия (1.14, 24 ноября 2015): СVTz50 1.14 для Nissan Muranoz50 / СVTz50 1.14 для Nissan Murano z51
Быстрый старт
1. Установите последнюю версию CVTz50 из Google Play
2. Для Bluetooth ELM327 адаптера: Вставьте адаптер в диагностический разъем машины с включенным зажиганием и спарьте его с android-устройством. Если адаптер называется в списке bluetooth-устройств «OBDII», то программа будет выбирать этот адаптер автоматически. Если адаптер называется иначе, то его имя следует задать в настройках программы вручную, иначе CVTz50 будет предлагать выбрать адаптер из списка bluetooth-устройств при каждом запуске. Для WiFi ELM327 адаптера: Вставьте адаптер в диагностический разъем машины с включенным зажиганием, подключите android-устройство к WiFi сети адаптера, настройте автоматическое подключение к этой WiFi сети, и выберите пункт «Использовать WiFi ELM327» в меню программы CVTz50. На некоторых телефонах при подключении к WiFi сети необходимо включить флажок «подключаться даже если сеть не предоставляет доступ к Интернет».
3. Запустите CVTz50 и проверьте подключение, нажав кнопку Мониторинг работы вариатора. При успешном подключении на экране появится лог обмена данными между CVTz50 и адаптером, после чего программа перейдет в режим отображения параметров работы трансмиссии.
Чтение и сброс ошибок вариатора и двигателя
Для чтения ошибок вариатора или двигателя нажмите кнопку Ошибки вариатора / сброс или Ошибки двигателя / сброс. В ответе будет указано количество ошибок и список их кодов, или будет выведено сообщение об их отсутствии. Для сброса ошибок вариатора или двигателя, нажмите и удерживайте соответствующую кнопку, затем подтвердите сброс нажав Да.
Мониторинг параметров работы вариатора
Нажмите кнопку Start CVT Data Monitor для запуска режима мониторинга параметров работы вариатора. Также этот режим будет запущен автоматически, если в течение 10 секунд с момента старта программы не была нажата ни одна из кнопок. В этом режиме отображается большинство значимых параметров CVT, видимых в официальном сканере Consult-II:
§ Обороты двигателя, об/мин (название параметра в Consult-II: ENGSPEED)
§ Положение рычага коробки переключения передач или номер передачи в ручном режиме (будет отображено в скобках если нажата педаль тормоза)
§ Скорость автомобиля, км/ч (название параметра в Consult-II: VEHICLE SPEED). На некоторых автомобилях датчик скорости вариатора выдает заниженные значения. Для отображения реальной скорости предусмотрена возможность выбрать вручную источник скорости – датчик вариатора, система ABS или система управления двигателем. Для выбора источника скорости необходимо длинным нажатием на значение скорости открыть меню выбора.
§ Газ – положение педали газа, значение в диапазоне от 0 до 8 (название параметра в Consult-II: ACC PEDAL OPEN)
§ Мощность, развиваемая двигателем (табличное значение на основе оборотов двигателя и нагрузки), л.с.
§ Крутящий момент, развиваемый двигателем (табличное значение на основе оборотов двигателя и нагрузки), Н·м (название параметра в Consult-II: VENG TRQ)
§ AWD %:% П:З – сила тока на муфте блокировки подключаемого полного привода и соответствующее ей распределение крутящего момента между передней и задней осями от 100%:0% до 50%:50% (только для Nissan) (название параметра в Consult-II: ETS SOLENOID)
§ Ускорение автомобиля в g (название параметра в Consult-II: G SPEED)
§ Мгновенный расход топлива в л/100км, расход топлива в л/час; остаток топлива, расстояние которое можно проехать без заправки, средний расход топлива, объем израсходованного топлива, пройденная дистанция и время (для сброса счетчиков нажмите и удерживайте любое из этих значений)
§ Двигатель – температура охлаждающей жидкости двигателя и цветовой индикатор диапазона температуры ( 120 ГОРЯЧЕЕ) (название параметра в Consult-II: COOLAN TEMP/S)
§ Впуск – температура воздуха, подаваемого в двигатель (измеряется на датчике массового расхода воздуха) (название параметра в Consult-II: INT/A TEMP SE)
§ Вариатор – температура рабочей жидкости вариатора в двух единицах измерения: в градусах Цельсия и в условных единицах, отображаемых другими сканерами; и цветовой индикатор диапазона температуры ( 110 ГОРЯЧЕЕ) (название параметра в Consult-II: ATF TEMP COUNT)
§ Блокировка ГТ – ток на соленоиде блокировки гидротрансформатора и цветовой индикатор, загорающийся при заблокированном гидротрансформаторе (название параметра в Consult-II: ISOLT1)
§ Проск. ГТ – проскальзывание в гидротрансформаторе (должно быть около 0 при заблокированном гидротрансформаторе) (название параметра в Consult-II: SLIP REV)
§ Отн. ГТ – передаточное отношение гидротрансформатора (название параметра в Consult-II: TRQ RTO)
§ Вирт. Перед. – номер виртуальной передачи, соответствующий текущему передаточному отношению вариатора
§ Пер. Отн. – передаточное отношение вариатора, целевое и фактическое (название параметра в Consult-II: DGEAR RATIO / GEARRATIO); для вариаторов с дополнительной передачей (типа CVT7) при переключении дополнительной передачи на повышенную появится значок ▲
§ Шаг. Мотор – положение степ-мотора, целевое и фактическое (название параметра в Consult-II: DSTM STEP / STM STEP), только для вариаторов у которых есть шаговый мотор
§ Финальное значение крутящего момента, после учета всех передаточных отношений (табличное значение на основе оборотов двигателя, нагрузки и передаточных отношений, только для NissanMurano)
§ Втор. Давл. Цель – целевое давление во вторичном контуре вариатора, МПа (название параметра в Consult-II: TGT SEC PRESS)
§ Втор. Давл. – фактическое давление во вторичном контуре вариатора, МПа (название параметра в Consult-II: SEC PRESS)
§ втор. пик – максимальное давление во вторичном контуре, наблюдавшееся с последнего запуска программы, МПа
§ Перв. Давл. – фактическое давление в первичном контуре вариатора, МПа (название параметра в Consult-II: PRI PRESS)
§ перв. пик – максимальное давление в первичном контуре, наблюдавшееся с последнего запуска программы, МПа
§ Лин. Давл. Цель – целевое давление LINE, МПа (название параметра в Consult-II: LINE PRS)
§ ГТ – расчетное давление LU блокировки гидротрансформатора, МПа (название параметра в Consult-II: LU PRS)

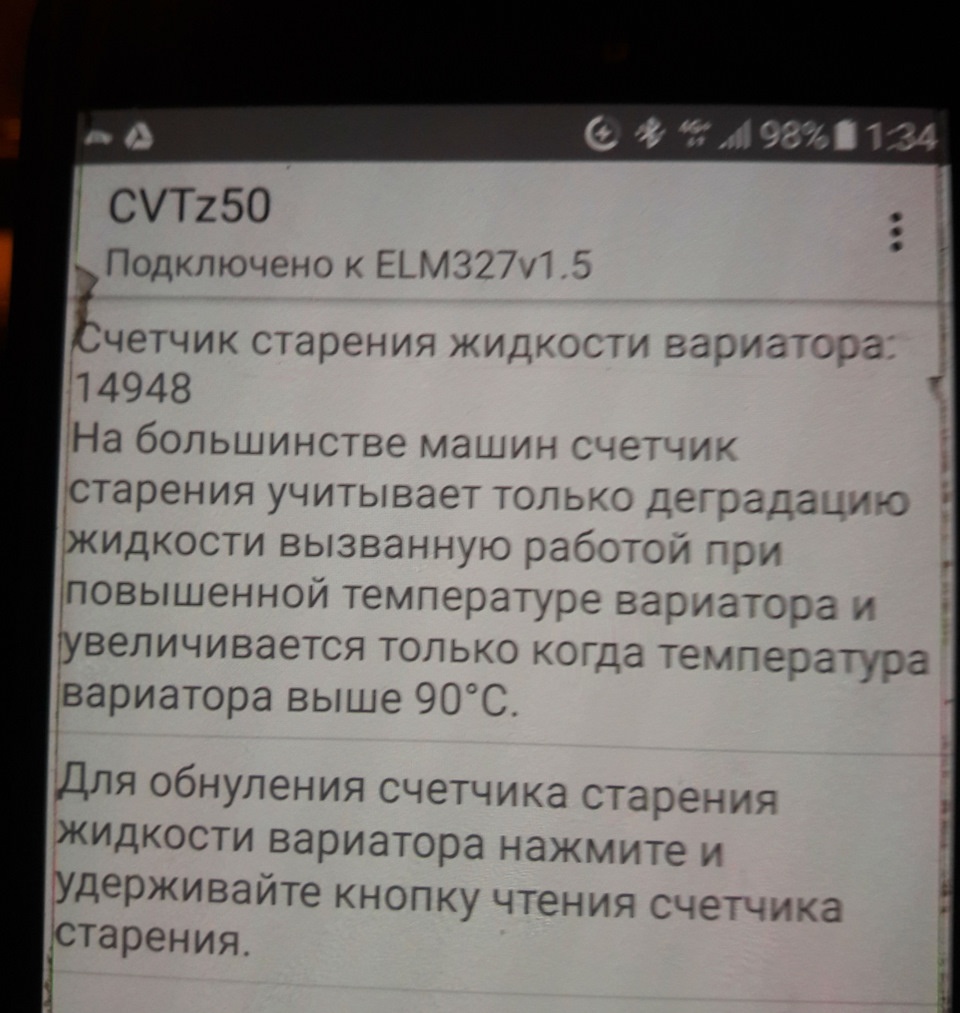

§ Старение – значение счетчика износа масла вариатора, в скобках указано изменение счетчика с момента запуска программы (название параметра в Consult-II: CVTF DETERIORATION DATE)
§ Питание – напряжение питания блока управления вариатора (название параметра в Consult-II: VIGN SEN) и напряжение на диагностическом разъеме OBD2, Вольт
§ Время последнего обновления данных, при появлении ошибок двигателя или вариатора здесь будет отображено сообщение об ошибке на желтом или красном фоне соответственно
Более подробное описание этих параметров можно найти в сервис-мануале Nissan Murano.
Частота обновления данных – 1 раз в 5-8 секунд при чтении всех данных с блоков управления вариатором, двигателем и полным приводом. Частоту обновления можно повысить до 5-8 раз в секунду если выбрать в меню программы мониторинг только параметров вариатора.
Графики
При нажатии на значение большинства из параметров в режиме мониторинга, откроется график отображающий 200 последних значений этого параметра (красная линия) и скорости (синяя линия).
Меню настроек
§ Мониторинг вариатора – Включение/выключение чтения параметров работы из блока управления вариатора
§ Мониторинг двигателя и ошибок – Включение/выключение чтения ошибок и параметров работы из блока управления двигателем, а также чтения ошибок вариатора (при отключенном этом пункте в режиме мониторинга только вариатора будут видны только критические ошибки вариатора или ошибки вариатора, которые уже были при запуске программы)
§ Мониторинг полного привода – Включение/выключение чтения параметров работы из блока управления полным приводом
§ Запустить мониторинг / Приостановить мониторинг – эта команда позволяет остановить чтение параметров без закрытия окна мониторинга и запустить его снова после остановки
§ Запись данных – включение/выключение записи параметров в файлы cvtz50.txt, cvtz50_params.txt и cvtz50_engine.txt
§ Корректировка расхода – задание коэффициента коррекции расхода для случаев, когда реальный расход не совпадает с расходом рассчитываемым программой
§ Альтернативный расход – Включение/выключение альтернативного метода расчета расхода топлива для Nissan Muranoz50, альтернативный метод может давать большую точность
§ Долгосрочный расход топлива – включение/выключение сохранения данных пробега и расхода между запусками программы. Если эта опция отключена, средний расход будет вычисляться заново при каждом запуске программы
§ Переключить цветовую схему – переключение между темной и светлой цветовыми схемами (с перезапуском программы)
§ Английский язык – отключение перевода программы на русский язык
§ Автовыбор шрифта – Включение/выключение автоматического подбора размера шрифта в режиме мониторинга так, чтобы интерфейс мониторинга занимал все свободное место на экране
§ Корректировать шрифт – корректировка автоматически выбранного размера шрифта в случае, если надписи накладываются друг на друга
§ Голосовые уведомления – включение/выключение голосовых уведомлений о достижении температуры 20, 50, 90°C и о появлении ошибок вариатора или двигателя
§ Удерживать CVTz50 в фоне – предотвращать зактытие приложения работающего в фоне при нехватке памяти
§ Изменить адаптер по умолчанию – Задание названия адаптера, к которому программа будет подключаться автоматически без необходимости ручного выбора адаптера из списка. Вместо названия адаптера можно также указать MAC-адрес адаптера в формате «12:34:56:78:9A:BC», в этом случае программа будет пытаться подключиться только к устройству с заданным MAC-адресом и при отсутствии устройства с таким адресом не будет предлагать подключиться к другим bluetooth-устройствам.
§ Выкл. Bluetooth при выходе – выключение Bluetooth на android-устройстве при выходе из CVTz50 в случае, если Bluetooth был включен программой CVTz50 при запуске
§ Bluetooth Совм. (безоп) – включение/выключение режима совместимости с модулями Bluetooth некоторых телефонов (разные режимы «безопасного» соединения bluetooth). Включайте только если без этой опции невозможно установить Bluetooth-соединение с адаптером.
§ Bluetooth Совм. (медл) – включение/выключение режима совместимости с модулями Bluetooth некоторых телефонов (искусственное замедление bluetooth). Включайте только если без этой опции невозможно установить Bluetooth-соединение с адаптером.
§ Урезанный ELM327 v2.15 – включение/выключение режима совместимости с некоторыми «плохими» адаптерами ELM327. В этом режиме отключается контроль целостности данных и необходимо вручную выбирать тип вариатора. Полноценной работы от урезанного адаптера ожидать не стоит, но появится восможность прочитать хоть какие-то данные
§ Использовать WiFi ELM327 – переключение в режим работы с WiFi-версией адаптера ELM327. После включения данной опции появится окно, в котором необходимо подтвердить настройки WiFiадаптера ELM327 – адрес и порт.
Автоматический тест давления в первичном контуре при остановке
Cvtz50 автоматически отслеживает давление в первичном контуре после прогрева масла CVT до 50 градусов и остановке с выставлением степ-мотора в положение 4. Давление в первичном контуре во время стоянки в D после такой остановки не должно падать ниже 0.5МПа (источник). При появлении данных, в строке рядом с первичным давлением появляется дополнительный блок Шаг4 %/мин/средн, отображающий минимальное и среднее значения давления в первичном контуре при указанных условиях. Чем они ближе к 0.7МПа, тем лучше. При падении минимального значения ниже 0.5МПа блок подсвечивается желтым, ниже 0.3МПа – красным. Число в процентах показывает, как часто шаговый мотор выставляется в положение 4 при непрерывном торможении со скорости 40км/ч до полной остановки (чем больше это число, тем лучше). Данная функция работает только на вариаторов, оснащенных шаговым мотором (на CVT7 и CVT8 шаговый мотор отсутствует)
Тест давлений при разгоне
При резком разгоне с места (на 3000 оборотах двигателя), давления в первичном и вторичном контурах должны кратковременно достичь по меньшей мере 5МПа (источник). Измерение с помощью Cvtz50 необходимо проводить в режиме мониторинга только вариатора (с отключенным мониторингом двигателя и полного привода), максимальные достигнутые значения давлений будут отображены в полях втор.пик и перв.пик. Примечание: значения максимальных давлений сбрасываются только при выходе из программы, т.е. программу следует перезапускать перед каждой попыткой если попыток несколько.
Измерение времени разгона
В режиме мониторинга только вариатора (с отключенным мониторингом двигателя и полного привода) при полностью нажатой педали газа Cvtz50 измеряет время разгона от 0 до 50, 100, 150, 200 км/ч. Результаты появляются в первой строке рядом с положением рычага переключения передач. Погрешность измерения составляет около 0.25с при частоте обновления данных 4 раза в секунду.
Статистические данные
Во время работы в режиме мониторинга работы вариатора Cvtz50 накапливает статистические данные о температурных режимах, давлениях, пробеге, динамике роста счетчиков старения масла и моточасов. Графики со статистическими данными отображаются при нажатии кнопки Статистика. Резервная копия статистических данных сохраняется в аккаунте google (если в настройках android-устройства настроен аккаунт google и разрешено резервное копирование) и будет восстановлена при переустановке CVTz50 или миграции на новое android-устройство если при начальной настройке нового устройства будет выбран пункт «восстановить приложения и их данные».
Информация о вариаторе
При нажатии кнопки Информация о вариаторе Сvtz50 отображает следующую информацию из блока управления вариатором:
· Идентификатор калибровки – набор чисел, уникальный для каждого вариатора, хранящийся в гидроблоке и прописываемый в блок управления вариатора при «спаривании» конкретного блока управления с конкретным гидроблоком
· Коды 5 предыдущих или неактивных ошибок вариатора (не все ошибки сохраняются здесь). Последние версии cvtz50 показывают также время записи ошибок в «моточасах прогретого двигателя»
· Параметры CVT-A и CVT-B, по неподтвержденным источникам показывающие количество переходов в некоторые аварийные режимы
· Моточасы – количество часов работы двигателя, округляемое до 10 минут в большую сторону при каждом запуске двигателя (обнуляется при сбросе памяти блока управления вариатором, обновлении прошивки блока управления или его замене). Счетчик перестает увеличиваться после достижения значения 10922,5.
· Моточасы (прогретый двигатель) – количество часов работы двигателя, прогретого до рабочей температуры. Счетчик перестает увеличиваться после достижения значения 10922,5.
Корректировка оборотов холостого хода и угла опережения зажигания
Корректировка оборотов холостого хода запускается коротким нажатием кнопки Обороты ХХ / Обучение ХХ. Корректировка угла опережения зажигания запускается длинным нажатием кнопки Отключение цилиндров / УОЗ. После запуска соответствующей корректировки CVTz50 читает текущие настройки двигателя и помечает соответствующий им вариант. При нажатии кнопки OK программа записывает значение корректировки в блок управления двигателем. Изменение этих корректировок возможно только на двигателе, прогретом до рабочей температуры.
Обучение подачи воздуха на холостом ходу
Обучение подачи воздуха на холостом ходу запускается длинным нажатием кнопки Обороты ХХ / Обучение ХХ. Обучение возможно только на прогретом двигателе при нулевых корректировках оборотов холостого хода и угла опережения зажигания.
Отключение цилиндров (тест баланса мощности)
Диалог отключения цилиндров позволяет кратковременно отключать подачу топлива в определенные цилиндры двигателя. В заголовке диалога отображается минимальное значение оборотов двигателя после последнего изменения конфигурации цилиндров, а также текущее значение оборотов. Если при отключении определенного цилиндра падение оборотов значительно меньше, чем при отключении остальных цилиндров, значит могут быть проблемы с подачей топлива в этот цилиндр или его системой зажигания. Внимание, на обороты могут влиять другие факторы – включение вентиляторов радиатора или кондиционера, поэтому для подтверждения проблемы эксперимент необходимо проводить несколько раз. Перед каждым отключением цилиндра следует дать двигателю выйти на стабильный режим, что можно отследить по текущему значению оборотов.
Пользовательские команды
Cvtz50 позволяет отправлять отдельные произвольные команды и серии команд в любой электронный блок управления автомобиля. Перед отсылкой команды или серии команд программа может опционально настроиться на работу с вариатором или двигателем.
Запись параметров работы вариатора в файл
Лог обмена данными между программой и адаптером сохраняется в файле cvtz50.txt на карте памяти. Параметры работы вариатора, полученные в режиме мониторинга, сохраняются в файле cvtz50_params.txt, который может быть загружен в Excel для подробного анализа данных. При мониторинге только двигателя, параметры двигателя сохраняются в файле cvtz50_engine.txt.
Обсуждение и поддержка
Основное обсуждение на clubmurano.ru
Часто задаваемые вопросы
Вопрос: Работает ли программа с usb версиями ELM327, есть ли версии под iOS или Windows Mobile? Ответ: Нет, и добавление их поддержки не планируется
Вопрос: Как узнать что означает код ошибки? Ответ: Самое правильное и подробное описание ошибки содержится в сервис-мануале от конкретного автомобиля. Универсальные коды ошибок, «подходящие ко всем машинам Nissan выпускавшимся с 1980 по 2020гг» часто не совпадают с реальностью
Вопрос: Почему давление в первичном контуре всегда равно нулю и не отображаются давления в тесте «Шаг4» в то время как все остальные параметры вариатора отображаются корректно? Ответ: Некоторые машины не оснащены датчиком давления первичного контура. В таком случае программа будет отображать нулевое давление в первичном контуре и не будет показывать давления в тесте «Шаг4»
