Программы для диагностики БМВ (BMW):

BMW Rheingold — дилерский софт для диагностики (включает в себя инструкции по ремонту и электросхемы) — работает с DCAN, ICOM, OPS.
BMW ISTA/D — дилерский софт — работает с DCAN, ICOM, OPS, ENET
BMW DIS — дилерский софт (для авто до 2008-2009 г.в.) — работает с DCAN, GT1 (EDIC), OPS, ICOM.
BMW INPA — инженерный софт для диагностики БМВ — работает с DCAN, OPS, ICOM.
+ Progman — дилерское ПО для кодирования / программирования — работает с GT1 (EDIC), OPS, ICOM, DCAN.
+ BMW ISTA/P — дилерское ПО (пришло на смену Прогману 32) — используется для кодирования и программирования БМВ — работает c ICOM, OPS, DCAN (лучше не надо ) ENET (лучше не надо ).
+ NCSExpert — инженерное ПО для кодирования автомобилей БМВ — работает с ICOM, DCAN, OPS.
+ WinKFP — инженерное ПО для программирования ЭБУ БМВ — работает с ICOM, DCAN, OPS.
+ Tool32 — инженерные функции — с ICOM, DCAN, OPS, ENET.
+ BMW ESYS — инженерная программа для кодирования и программирования новых BMW F-серий — с ICOM, ENET.

Для диагностики, кодирования и программирования БМВ используются следующее оборудование (адаптеры, сканеры):

BMW INPA ADS — работает с автомобилями по протоколу ADS (e30, e34, e36, некоторые e38 и т.п.). Существует только под com-порт. Не работает с переходниками com-usb и т.п. Если кто-то продает под USB — обман.

K-line — адаптер — из названия видно, что работает по протоколу K-line (e39, e46, e53, e60 до рестайлинга и т.п.) — есть с подключением, как по com, так и по USB — порту.

BMW GT1 (EDIC, «желтая голова» и т.п.) — диагностирует автомобили, как по ADS, так и по K-line и DCAN. Работает с программами DIS, Progman. Читает все до мотора N55.

BMW OPS («оранжевая голова») — тоже дилерский сканер BMW — работает с автомобилями по k-line и DCAN. При соответствующей настройке будет диагностировать авто, выпущенные вплоть по сегодняшний день. Работает с программами INPA, NCSExpert, WinKFP, Tool32, DIS, Progman, ISTA/D, Rheingold, ISTA/P (лучше не надо).

BMW ICOM A + B + C — современное оборудование для диагностики БМВ. Работает со всеми автомобилями БМВ. Диагностика, кодирование, программирование.

BMW ICOM A2 — новая версия. Функционал аналогичен предыдущему варианту. Тоже самое но в другом, более удобном корпусе без активного охлаждения.

BMW Scanner 1.4 — инженерные функции. Также может считывать ошибки (но это не лучшее его назначение). Работает с е39, е38, е46, е53.

BMW Scanner 2.0.1, 2.1.0, 2.2.0 — работают с кузовами e65 и новее (ф-серии не поддерживаются).

BMW Explorer — инженерные функции. Работает с автомобилями, оснащенными CAS.

BMW E/F Scanner — клон BMW Explorer.

BMW Multi Tool — инженерные функции (правка пробега в иммо (CAS), привязка чистых ключей и т.п.)

Где находятся OBD2 и MOST на разных автомобилях

Места установки гнезда разъема OBD

E81, E82, E87 и E88 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E90, E91, E92 и E93 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E60 и E61 Гнездо OBD находится в пространстве для ног водителя на передней стойке.
E63 и E64 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E65 и E66 Гнездо OBD находится в пространстве для ног водителя на передней стойке.
E70 и E71 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E83 Гнездо OBD находится в пространстве для ног водителя на передней стойке.
E85 и E86 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.

Предупреждение! Утопленные или расширенные контакты в гнезде OBD могут привести к проблемам в коммуникации между программирующим прибором BMW и автомобилем. Поэтому перед подсоединением автомобильного интерфейса к гнезду разъема OBD проверить контакты в гнезде. Примечание: После диагностики/программирования снова закрыть гнездо OBD защитным колпачком.

Места установки прямого вывода MOST

E81, E82, E87 и E88 Прямой вывод MOST находится с левой стороны в пространстве для ног (если смотреть по направлению движения).
E90, E9, E92 и E93 Прямой вывод MOST находится с левой стороны в пространстве для ног (если смотреть по направлению движения).
E60 и E61 Прямой вывод MOST находится с левой стороны рядом с перчаточным ящиком.
E63 и E64 Прямой вывод MOST находится в перчаточном ящике.
E65 и E66 Прямой вывод MOST находится в перчаточном ящике.
E70 и E71 Прямой вывод MOST находится в пространстве для ног переднего пассажира рядом с обдувом.

Предупреждение! Прямой вывод MOST разрешается вытягивать только на 2 — 3 см. В противном случае существует опасность повреждения оптоволоконных кабелей. Примечание: При программировании автомобилей с прямым выводом MOST должно быть установлено соединение по шине MOST между OPPS/OPS.

Примечание:
На E83, E85, E86 и более ранних сериях прямой вывод MOST отсутствует На автомобилях этих серий программирование с помощью Progman осуществляется исключительно через гнездо OBD. Для программирования с Progman использовать диагностическую головку (EDIC).
Примечание:
На E81, E82, E87, E88, E90, E91, E92 и E93 прямой вывод MOST имеется, только если установлено следующее оборудование:
— Радиоприемник BMW Professional (RAD2)
— Контроллер мультиаудиосистемы (M-ASK) = Система навигации BMW Business
— Car Communication Computer (CCC) = система навигации BMW Professional
Примечание: После выполнения любых ремонтных работ в пространстве для ног переднего пассажира (например, замены блока управления) следует проверить правильность установки прямого вывода MOST. Примечание: После использования снова закрыть прямой вывод MOST защитным колпачком или съемной петлеобразной перемычкой.

Система MOST (Media Oriented System Transport) использует оптоволоконные кабели для передачи данных. Передача данных возможна только в одном направлении. Обмен данными осуществляется с помощью центрального межсетевого преобразователя (ZGM).
FlexRay используется как система шин связи для сетевого соединения систем регулировки динамики автомобиля и системы управления двигателем. В центральном межсетевом преобразователе (ZGM), встроенном в новый передний электронный модуль (FEM), находится один так называемый концентратор с 4 шинными усилителями. Шинные усилители перенаправляют данные на центральный межсетевой преобразователь (ZGM). К возбудителям шин подсоединены ЭБУ FlexRay. Для предотвращения отражений на проводах на обеих концах используются согласующие сопротивления для установления срока. FlexRay имеет очень высокую скорость передачи данных (10 МБит/с) и обеспечивает обмен данными между блоками управления в установленное время.
K-CAN (кузовная шина CAN) отвечает за связь блоков управления с малой скоростью передачи данных (100 кБит/с). Через центральный межсетевой преобразователь (ZGM) кузовная CAN-шина также соединена с другими шинами.
K-CAN2 (кузовная шина CAN 2) отвечает за связь блоков управления с малой скоростью передачи данных (500 кБит/с). Через центральный межсетевой преобразователь (ZGM) шина K-CAN2 также соединена с другими системами шин связи.
PT-CAN (шина CAN трансмиссии) соединяет систему управления двигателем с блоком управления коробкой передач, а также соединяет между собой системы безопасности и системы поддержки.
PT-CAN2 (шина CAN трансмиссии 2) создает резервность для Controller Area Network трансмиссии (PT-CAN) в области системы управления двигателем и блока управления коробкой передач. Шина PT‐CAN2 имеет скорость передачи данных 500 кбит/с и выполнена с дополнительным проводом активации.
Шина LIN (Local Interconnect Network) преимущественно используется в сочетании ведущих и исполнительных устройств. Шина LIN используется для быстрой и безопасной связи между блоками управления в пределах функциональной группы.
Ethernet — это нейтральная, кабельная технология для объединения сетей. Благодаря очень высокой скорости передачи данных в Ethernet (100 МБит/с) не требуется интерфейс по шине MOST центрального межсетевого преобразователя (ZGM) в переднем электронном модуле (FEM). Программирование сети MOST из-за большого объема данных выполняется по Ethernet через головное устройство. Головное устройство занимается распределение по шине MOST. Сообщения для диагностики автомобиля передаются по шине K-CAN2 в головное устройство.

Шпаргалка по названию и функциям блоков лежит здесь шпаргалка
Фотки разных проводов и цоколевка OBD2 жми сюда

Источник

ELM327 4 комментариев 03 июня 2020 Просмотров: 12429 Рейтинг:

Время прочтения

Сложность материала:

ELM327 является популярным адаптером, который применяется для диагностики различных марок автомобилей. На BMWсканер совместим с целым рядом моделей, включая 116d (116i), 120, 316(318), 5, 6, 7-серии (дизель и бензин) и другие.

Поддержка стандарта OBD на данных автомобилях началась с 1996 года. С постепенным развитием электроники на машины внедрялись разные стандарты передачи информационных пакетов. Адаптер совместим с большинство из них.

Стандартное подключение ELM327 выполняется через беспроводное Bluetooth соединения или кабелем (порт COM-USB). Коммутация прибора простая и не требует специальных навыков.

В этом разделе вы узнаете:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

1. Совместимость BMW со сканером ELM327

Не каждая модель поддерживает диагностику по средствам ELM327 адаптера. Особенно это актуально для ранних годов выпуска, где электроника не подготовлена для сканирования подобными приборами.

На сайте вы сможете быстро проверить поддерживает ли ваш BMW проверку через ELM327. Выберите нужную модель в списке, и система автоматически выдаст результат.

2. Режимы диагностики, OBD протоколы для автомобилей марки BMW

ELM327 выполняет роль декодера. Прибор преобразует поступающий сигнал из блока управления автомобилем в «понятный» для ПО язык. Таким образом, выполняется трансляция текущей информации из памяти ЭБУ. Обмен пакетами происходит по средствам протоколов. Их несколько:

В зависимости от типа электронного блока управления, типа двигателя и комплектации возможны разные варианты реализации протоколов. В более старых моделях применяются однонаправленные стандарты, в новых – дуплексная шина CAN.

BMWразных годов выпуска поддерживает стандарты:

Для каждого протокола существует свой набор режимов диагностики. Этот факт стоит иметь ввиду при сканировании своего автомобиля.

Стандартный набор функций для модельного ряда BMW:

Важно:

режим Mode 9 поддерживается не всеми ЭБУ.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели BMW и их модификации: 1M, M2 (F87), M3 (E46), M3 (E92), M3 (F80), M5 (E39), M5 (E60/E61), M6 (E63/E64), R 1200 GS, R-Nine T, Serie 1 (E87), Serie 1 (F20), Serie 2 (F22), Serie 2 (F23), Serie 2 Active Tourer (F45), Serie 3 (E46), Serie 3 (E90), Serie 3 (F30), Serie 3 (G20), Serie 4 (F32), Serie 5 (E39), Serie 5 (E60), Serie 5 (F10), Serie 6 (E63), Serie 7 (E38), Serie 7 (E65), Serie 7 (F01), Serie 7 (G11/G12), X1 (E84), X1 (F48), X2 (F49), X3 (E83), X3 (F25), X3 (G01), X4 (F26), X5 (E53), X5 (E70), X5 (F15), X6 (E71), Z3 (E36), Z4 (E85), Z4 (E89), i3 (I01).

Примечание:

Режим 1

Этот режим возвращает общие значения для некоторых датчиков, таких как:

Режим 2

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

Режим 3

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)
C0xxx: для стандартных неисправностей в шасси
B0xxx: для стандартных неисправностей по кузову
U0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Режим 4

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Режим 5

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.
Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Режим 6

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Режим 7

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Режим 8

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Режим 9

Этот режим дает информацию о транспортном средстве, такую ​​как:

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Источник

Самостоятельная диагностика BMW X5 E53 или как у меня заглох мотор на ходу.

Всем привет.
Ну вот, наконец, пришёл ко мне чудо-шнур из поднебесной.

Про установку и настройку всего этого добра много писать не буду (на просторах рунета достаточно написано), скажу лишь то, что вам понадобиться около 42 Гб на жёстком диске:
— 10 Гб архив Rheingold (он же ISTA-D),
— около 30 Гб для распакованного Rheingold
— и для BMW Stsndard tools 1 Гб;

а так же пару дней на подготовку ноута, настройку программ и драйверов (конечно в неспешном темпе и по инструкции к программам).

Рекомендаций по установке я прочитал очень много, но реально помог пост mikha80, спасибо большое ему за это, а так же видеоинструкции от As-Bimmer по кодировкам, Rheingold 3.50 скачал с maintrackera. Все инструкции в архивах с программами и в описании.

Так вот, представляю на ваш суд, следующие данные по диагностике (мнения, предложения и замечания буду очень рад выслушать).

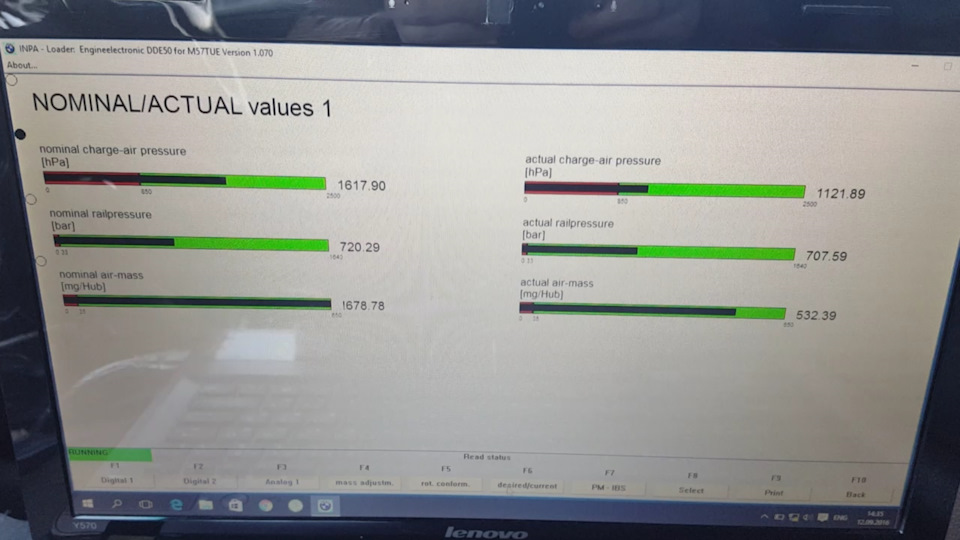

1. Коррекции и давление на ХХ

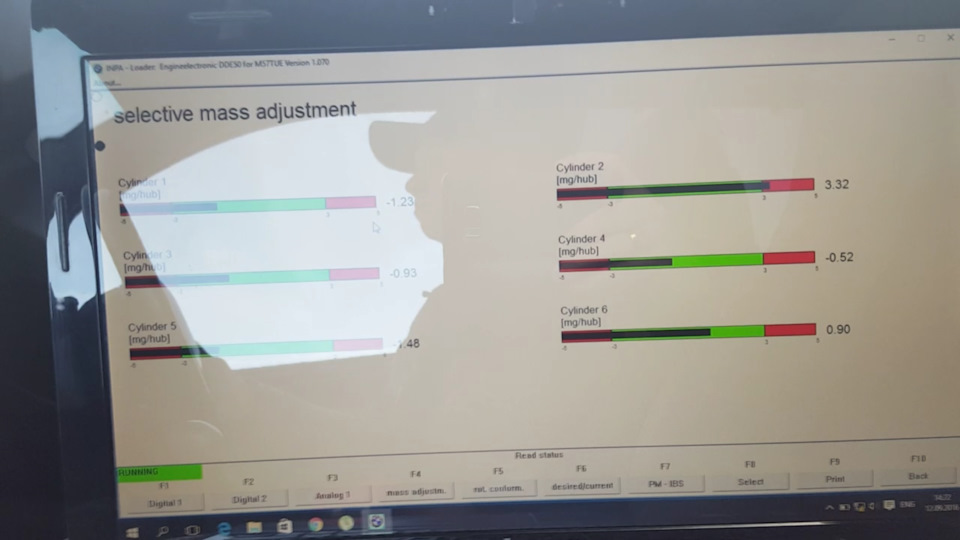

2. Коррекции и давление под нагрузкой

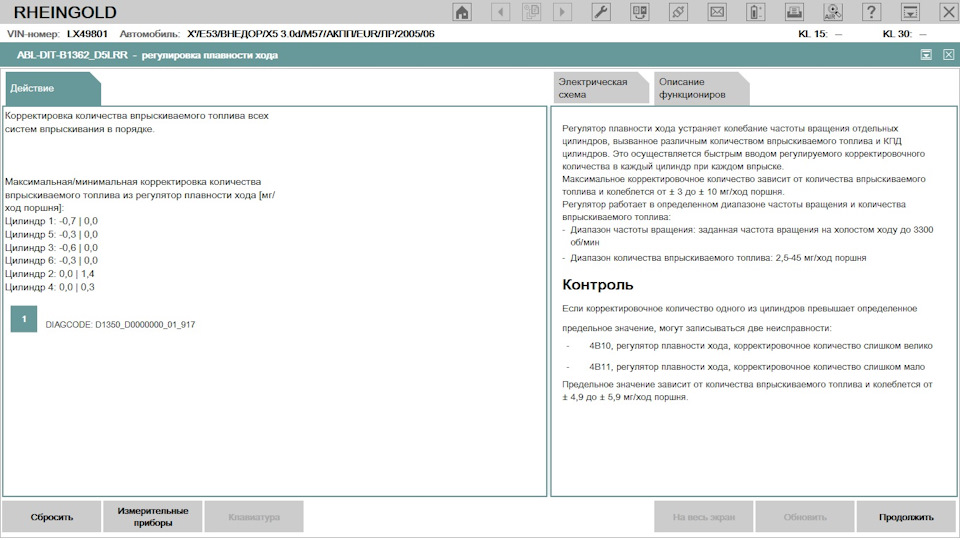

3. Коррекции XX Rheingold

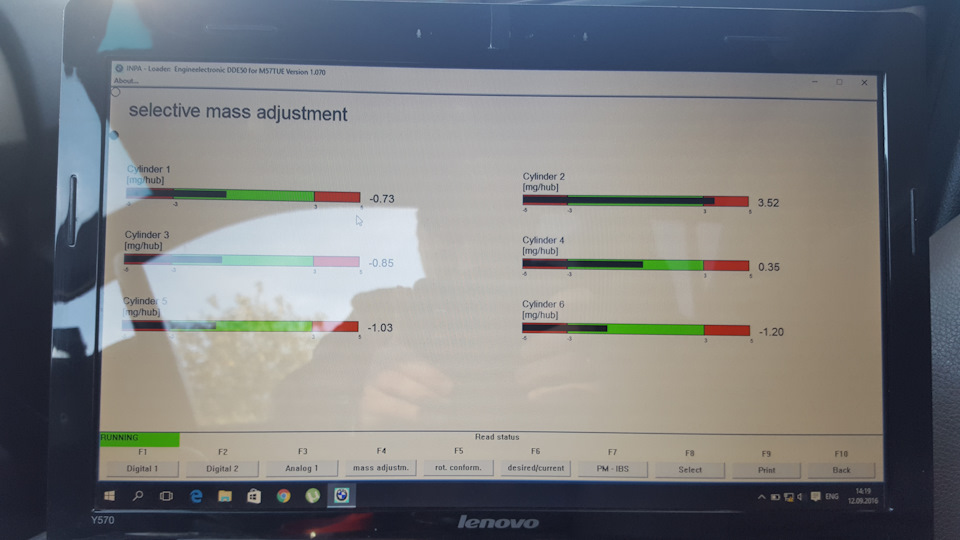

Дабы вывести одну или несколько форсунок на «чистую воду»)), пришлось хомяка пришпорить пару раз. После второго раза снова появилась ошибка FUEL INJECTOR SYSTEM и мотор заглох на ходу((( Ощущается это как резкий провал тяги, отсутствие реакции на газ, тяжесть в руле со снижением скорости. Ни тресков ни хрустов нет, тахометр, кстати, показывал обороты, пока машина полностью не остановилась (поэтому не сразу понял что случилось, испугался что поршень прогорел, но обошлось).
После остановки я попытался завести авто, но не получилось. Повторный поворот ключа и… запуск с пол оборота! Опять обошлось))) Дыма и гари в зеркала замечено не было.

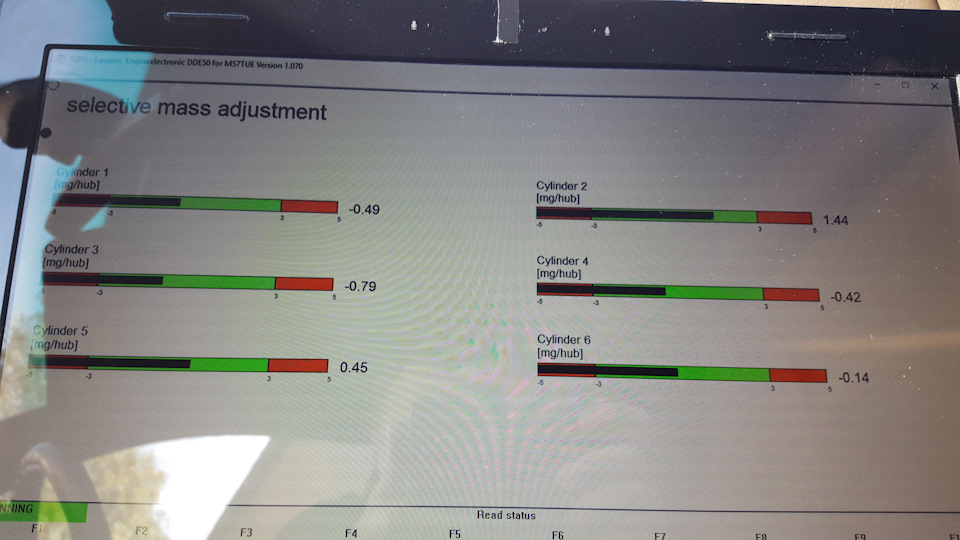

Авто работает в штатном режиме (ошибки нет). Из новых симптомов: при холодном запуске появился короткий треск или звон со стороны двигателя (думаю форсунке совсем плохо), мотор «колбасит» секунд 5-10 потом всё ровненько.

Выводы (опыт диагностики первый, поправьте, где ошибаюсь):
— Диагностика получилась. Я — молодец)))
— Форсунка 2 забита — под замену
— Форсунки 5 и 6 в пределах нормы, НО диапазон значений коррекции 2 и более — под замену?
— Не совсем понятен механизм выключения мотора. Думаю комп подумал: «всё — хана» и вырубил питание на форсы и насос.
— Давление в рейле нормальное (под нагрузкой разница номинального и измеренного всего 13 бар)
— Давление наддува ниже номинального на 500 гПа (гектопаскаль) — турбина слабо дует (?)
— По Air-mass не понятно
— По диагностике датчиков давления и расходомеру дополню…

П.С. Заметил такой нюанс, при включении экрана данных оборотов цилиндров в INPA появляется вибрация мотора. Странно.

Источник

Диагностика Е53 на андроид устройствах

И так, начнем.
Всем привет!
Все больше и больше появляется на наших(и им подобным) ведерках андроид магнитолы, телефоны на андроид тоже у большого числа владельцев e53/39/38/46 — пора и диагностику делать при помощи андроид.
В связи с тем, что надоело возить с собой ноутбук, сначала перешёл на планшет на win’де. Вот наконец пришла очередь и андроида.

Torque и ему подобные обсуждаться здесь не будут, по причине ущербности ;P.

Есть две программы способные работать с нашими авто.

У каждой есть свои плюсы и минусы, об основных из них я и хочу рассказать.

Все написанное — мое личное ИМХО, холивары устраивать не собираюсь, за испорченные ТС ответственности не несу.

Простой и понятный интерфейс, возможность кодирования некоторых функций автомобиля.

ДОРОГО, работает только со шнурком на наших автомобильчиках, малый функционал.

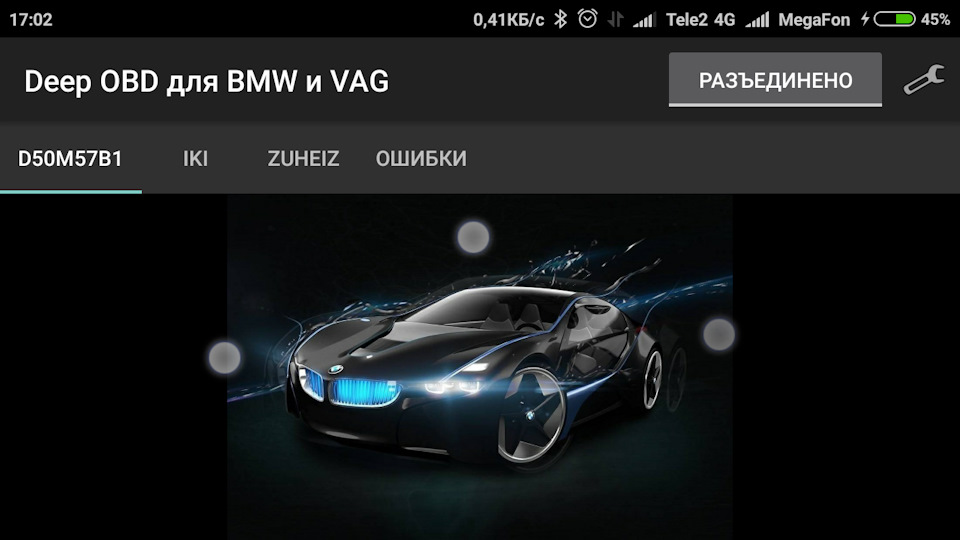

2. DEEP OBD for BMW

БЕСПЛАТНО, работает, как со шнурком, так и с bluetooth адаптером ( не elm327 ), хороший функционал, позволяющий не только ЧИТАТЬ ОШИБКИ, но и проводить ДИАГНОСТИКУ автомобиля, гибкий интерфейс.

Непростая настройка, необходимо ПОНИМАНИЕ работы программ INPA и tool32! С дуру можно и хер сломать, как говорится — т.е. испортить автомобиль.

В следующем посте приведу примеры работы, немного опишу настройку DEEP OBD.

Источник

35. Диагностика INPA, RHEINGOLD и NCEXPERT+ДХО

Всем привет, ребята! В режиме самоизоляции решил освоить INPA, Rheingold и не много покодировать опции с помощью NCEXPERT. Наконец-то пришел долгожданный шнурок из китая K-DCAN c переключателем и на зеленой плате.

Итак, начал я с коррекций так называемых, INPA выдала следующие данные:

1) Напряжение-норма 13.2-14.4 вольт (норма)
2) Обороты ДВС норма для АКПП 700-720 (норма)
3) Общий расход воздуха норма для М54В30 12-14 кг (у меня 15, как бы не совсем в значениях нормы)
4) Угол зажигания 3-6 градусов (норма)
5) Время впрыска норма 2 мс (1.98 норма)

1) Зонд перед катом ряд 1 норма 0.1-08 (0.11 норма)
2) Зонд перед катом ряд 2 норма 0.1-0.8 (0.11 норма)
3) Подогрев зонда перед катом ряд 1 норма 99% (96% почти норма)
4) Подогрев зонда после ката ряд 1 норма 99% (0% норма т.к. Евро 2)
5) Зонд после ката ряд 1 норма 0.7-0.8 при наличии катов ( 0.42 катов нет — норма)
6) Зонд после ката ряд 2 норма 0.7-0.8 при наличии катов (0.42 катов нет-норма)
7) Подогрев зонда перед катом ряд 2 норма 99% (96% почти норма)
8) Подогрев зонда после ката ряд 2 норма 99% (0% норма т.к. Евро 2)

Норма по цилиндрам должна быть в пределах 1, есть вопросы по 5,4 и 6 цилиндру, но с учетом возраста авто возможно и норм, по уму нужно поменять катушки на новые и замерить компрессию.
Далее смотрел ошибки, но честно сказать с помощью INPA мне не понравилось это делать, куда лучше RHEINGOLD все понятно и переведено на русский-рекомендую.
Ошибок за все время было не мало, в основном по лампам и некорректным отключениям датчиков, все стер, завел авто, почитал по новой-ошибок нет, ну за исключением телефона, блок не выходит на связь т.к. он отсутствует тупо.

Далее решил кодирнуть пару нужных для себя опций с помощью NCEXPERT, сразу скажу, если не хватает компьютерного опыта и знаний в эту программу лучше не соваться, а то можно положить какой нибудь блок в легкую.
Процесс описывать не буду, напишу только блоки и опции, которые я добавил для себя.
1) Блок GM3 Вертикальный режим дворников при включении зажигания (дворники должны стоять в положении АВТО) (зимний режим)
ABKLAPPSTELLUNG
activ
2) Блок LCM
ДХО (Дальний в пол накала) Можно было бы сделать «бобром», но он не позволяет регулировать яркость дальнего.
GED_FL_ALS_DRL
active
FL_DIMMUNG_ALS_DRL
wert_02 (яркость 18%)
TAGFAHRLICHT_ECE
nicht_active
3) Блок IHKA
Автоматическое включение климата на 1 скорость после включения зажигания. Очень бесила эта опция, по этому нихт актив ее)
GEBL_OFF_MODE
nicht_active

Пока все, далее фотки режима ДХО в темноте и на улице, мне нравится, если надоест всегда могу кодирнуть назад)
